直列四缸内燃发动机内部剖切结构

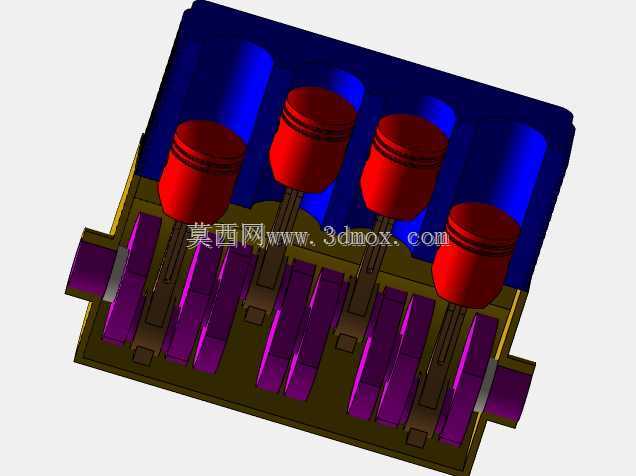

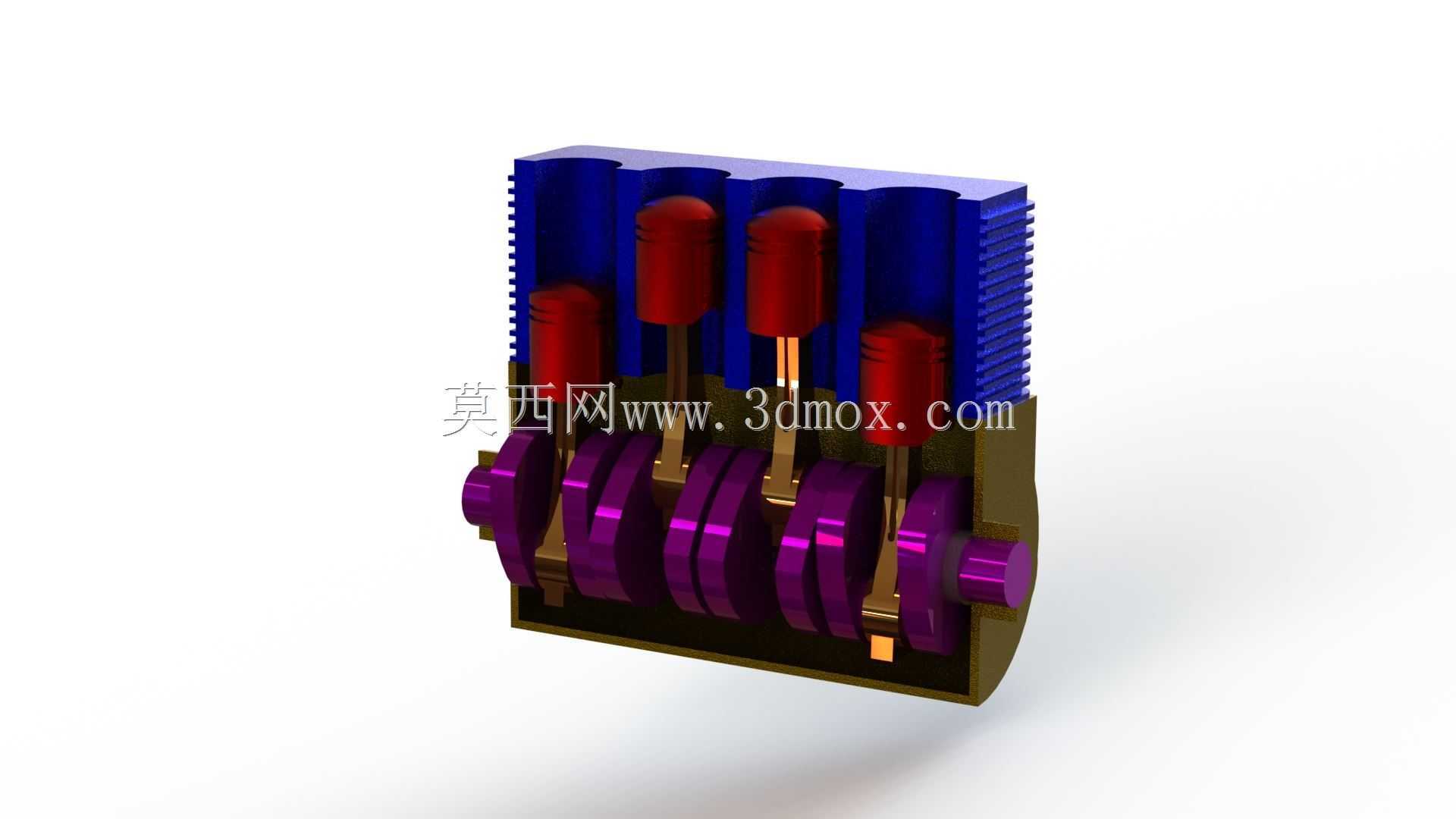

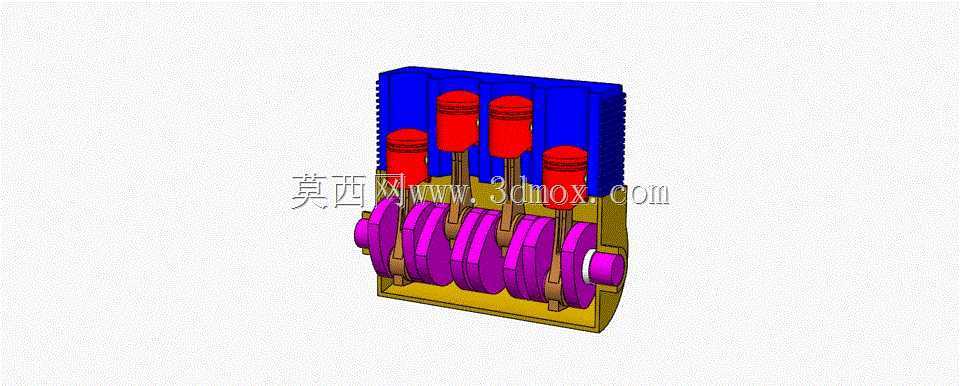

　　这套直列四缸内燃动力总成采用半剖切的展示形式，将缸体上半部分的气缸腔、活塞组、连杆组件与下半部分曲轴箱内的曲轴配重、主轴颈结构完整外露，在教学演示、动力总成研发方案评审、职业院校汽修专业实训教具开发以及科普展品制作场景中，都能非常直观地呈现四冲程内燃机往复运动转旋转运动的完整动力传递路径。

　　从实际设备用途来看，这类直列四缸动力单元广泛适配民用乘用车辆、小型工程机械、固定式发电机组以及农用作业机械，相比V型布局动力单元，直列排布的缸体加工工艺更简单，曲轴轴向长度可控，整机宽度尺寸紧凑，在前置前驱乘用车的机舱布置、小型滑移装载机的动力舱安装、户外备用发电机组的机架搭载场景下，横向占用空间更小，周边进排气歧管、冷却管路、机油管路的排布走线空间更充裕，维保作业时缸盖、油底壳的拆装操作预留空间充足，不需要额外拆解周边附属部件即可完成气门间隙调整、轴瓦检查、活塞环更换等常规维保工序。

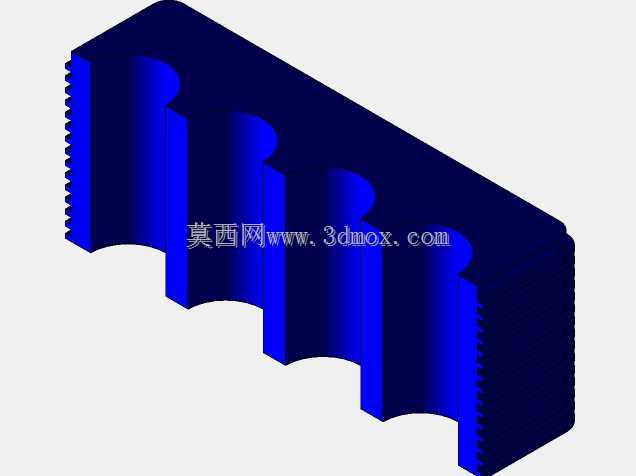

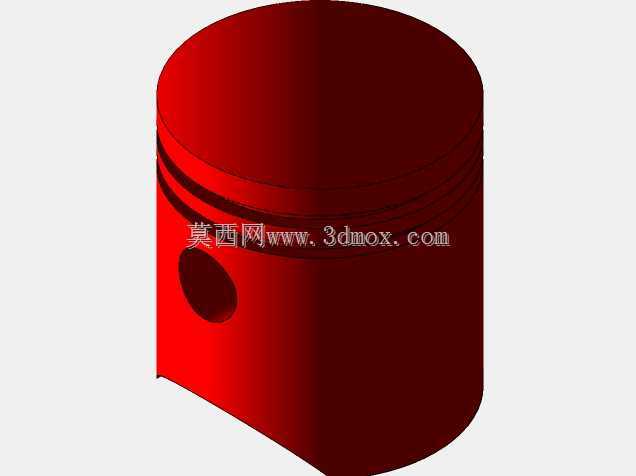

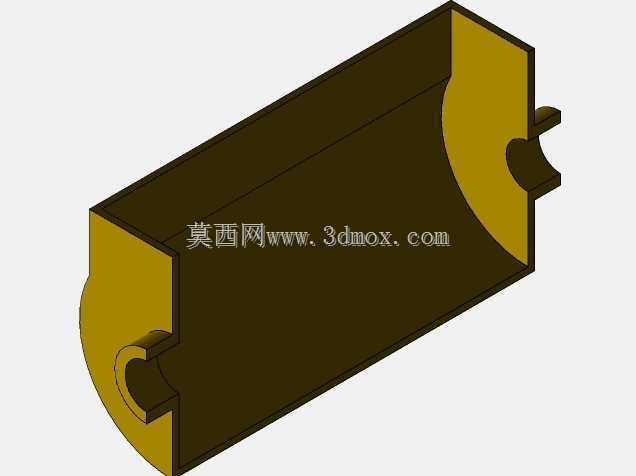

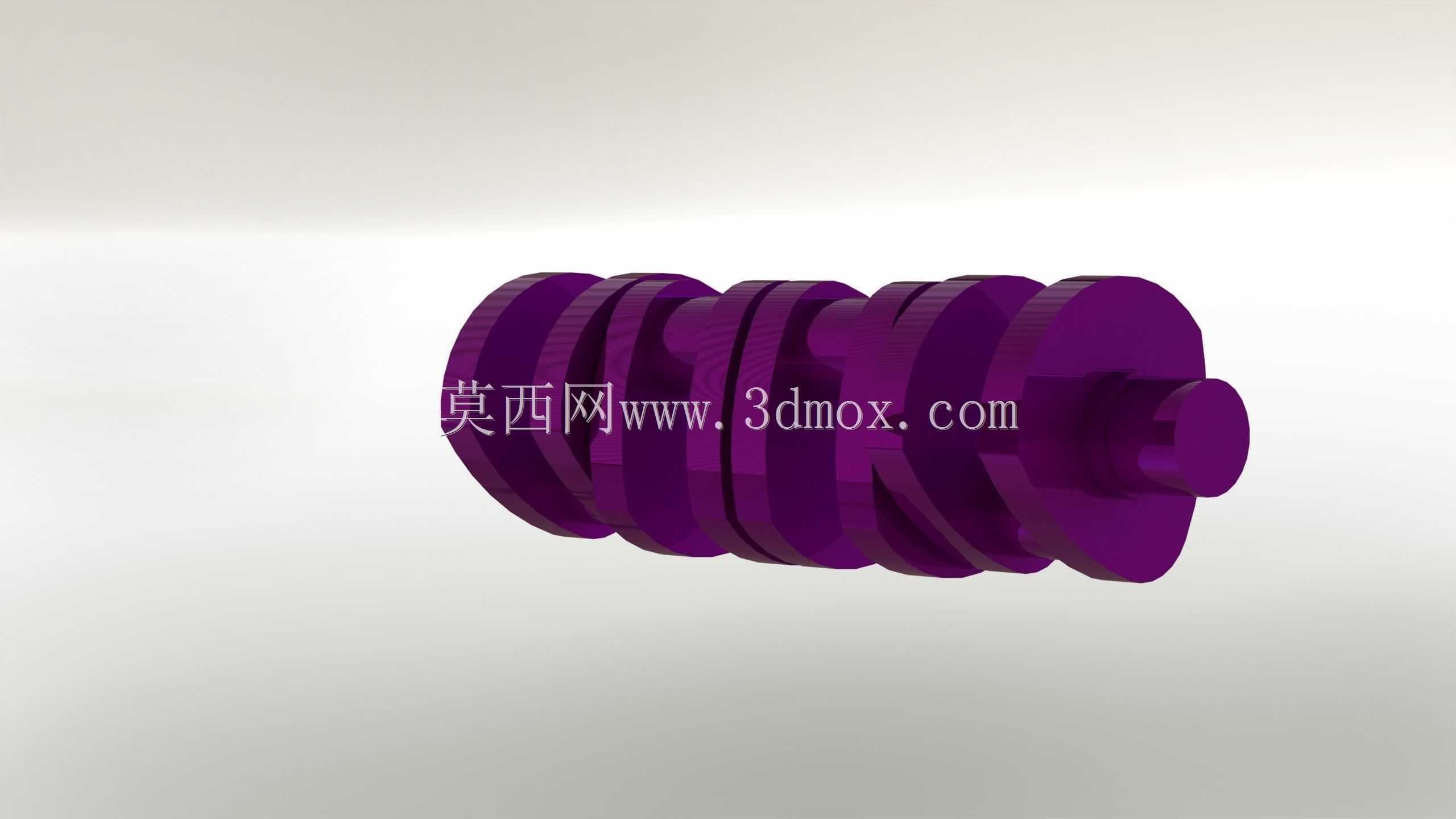

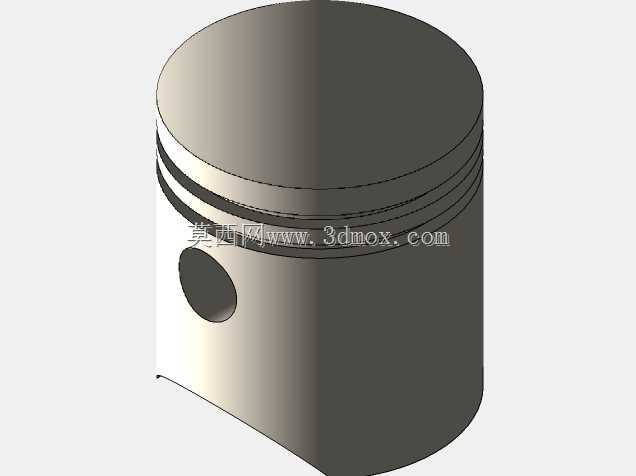

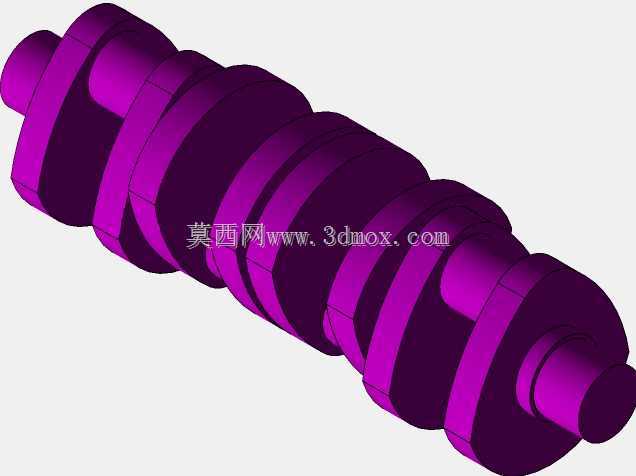

　　结构设计层面，整套总成的运动件匹配逻辑完全遵循内燃机工作原理：四个活塞沿气缸轴线做上下往复直线运动，每根连杆通过活塞销与对应活塞铰接，连杆大头端分别抱合在曲轴的四个连杆轴颈上，四个连杆轴颈按照1-3-4-2的做功间隔角错开排布，保证曲轴运转过程中往复惯性力与旋转离心力尽可能相互抵消，曲轴上集成的多块紫色平衡重块，专门用于抵消活塞连杆组高速往复运动产生的一阶、二阶惯性力，降低整机运转振动幅度，避免动力输出过程中振动传递到机架或者车身引发共振噪声。剖切展示的蓝色缸体部分保留了完整的气缸套安装位、缸体冷却水道空腔、曲轴箱加强筋结构，缸体侧壁的散热鳍片结构对应风冷机型的散热设计，气流扫过鳍片表面即可带走气缸燃烧产生的热量，不需要额外布置复杂的水冷套与循环管路，在小型通用动力、越野摩托、小型通航动力场景下适配性更强。

　　安装边界与尺寸管控方面，直列四缸布局的整机轴向长度由四个气缸的缸径、缸间距叠加决定，建模过程中严格保留了各缸之间的冷却水套（风冷机型为散热通风通道）壁厚、主轴承座的安装螺栓孔位、缸盖结合面的平面度基准、油底壳安装法兰的边界轮廓，在整机搭载选型阶段，可以直接基于该三维结构核对动力舱的安装孔位间距、输出端法兰对接尺寸、外围附件的安装预留空间：曲轴动力输出端的轴伸长度、法兰连接孔位需要和变速箱、传动箱的输入轴精准对中，轴向窜动量、同轴度公差都可以在三维环境中提前模拟校核，避免实机装配时出现轴系干涉、连接螺栓孔位错位的问题。缸体侧面预留的机油滤清器安装位、启动马达安装法兰、进排气歧管连接面的位置都在剖切结构中做了保留，设计人员可以在该基础结构上拓展添加配气凸轮轴、气门组件、燃油喷射系统、点火系统、冷却系统等外围附属部件，完成完整动力总成的数字化装配。

　　从建模工程视角来看，这套剖切结构没有做多余的外观包覆，所有运动副的配合关系都完全外露：活塞与气缸壁的配合间隙、连杆大头与连杆轴颈的装配贴合面、曲轴主轴颈与主轴承座的支撑位置都清晰呈现，在做运动仿真时可以直接给曲轴添加旋转驱动，模拟四个活塞按照做功顺序依次上下运动的完整动作，验证曲柄连杆机构的运动行程是否存在卡滞、活塞在上止点位置是否会和气门发生碰撞、连杆在摆动过程中是否会和缸体内壁发生运动干涉，提前在设计阶段排除结构隐患。这类半剖结构的三维数模也常被用于拆解动画制作、虚拟实训软件开发，学员可以通过交互操作逐层拆解活塞、连杆、曲轴部件，理解每个零件在动力输出过程中承担的功能，相比二维原理图的展示效果，三维立体结构更能帮助从业者建立完整的整机空间装配认知。
