航空用空气工艺螺旋桨三维设计作品

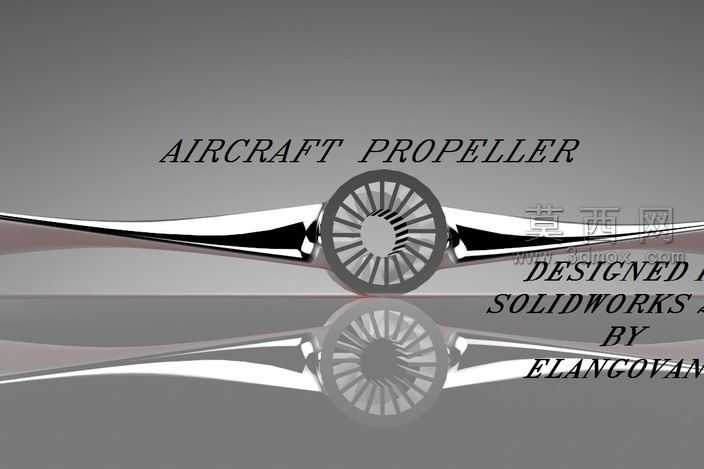

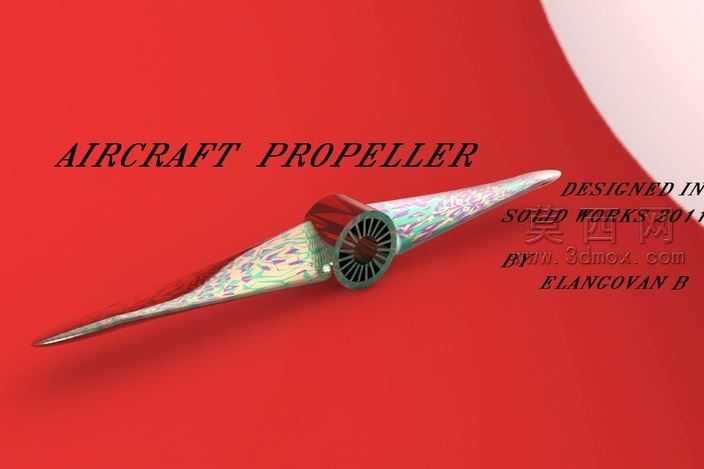

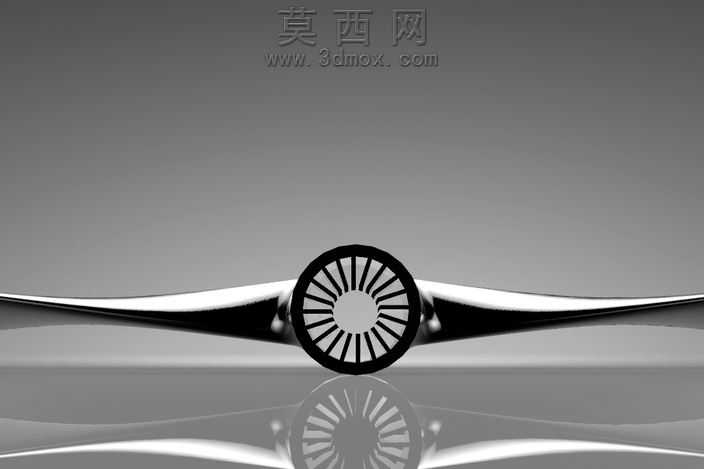

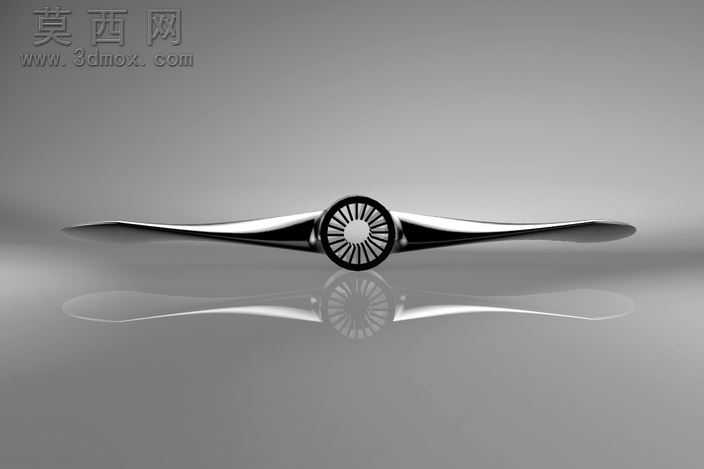

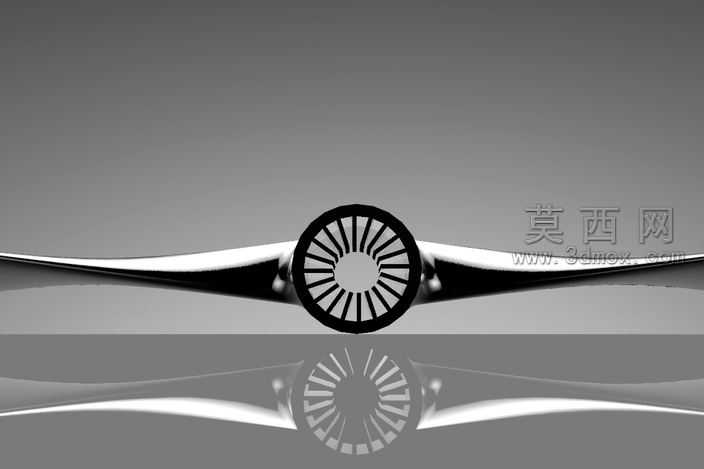

本作品为空气工艺螺旋桨的三维设计成果，建模阶段以航空螺旋桨的气动外形逻辑为核心基础，首先梳理螺旋桨的整体结构组成：包含中心轮毂、多片对称分布的桨叶两大核心部分，建模时先绘制中心轮毂的回转体基准轮廓，通过旋转特征生成轮毂的基础实体，对轮毂中心的轴孔、周边的桨叶安装定位槽做精细化的特征切除，保证轮毂部分的结构精度与装配适配性。桨叶部分的建模是整个作品的设计重点，首先基于空气动力学的桨叶翼型截面规律，在不同径向位置绘制对应参数的翼型草图，从桨根到桨梢逐步调整翼型的弦长、安装角与扭转角度，通过放样特征生成单片桨叶的基础曲面，对桨叶与轮毂的衔接位置做圆角过渡与曲面缝合处理，避免出现结构应力集中的锐角区域，之后通过圆周阵列特征生成均匀分布的全部桨叶，保证每片桨叶的外形参数完全一致，满足螺旋桨转动时的动平衡要求。材质与渲染阶段，为还原螺旋桨的工艺质感，轮毂部分赋予哑光金属材质，模拟航空铝合金的表面磨砂处理效果，调整材质的反光度与粗糙度参数，还原金属构件的真实光影表现；桨叶部分赋予亮面抛光金属材质，添加细微的表面拉丝纹理，模拟航空螺旋桨桨叶的精加工表面状态，同时在场景中添加地面反射平面，调整环境光与平行光的照射角度，让螺旋桨的曲面光影过渡自然，清晰呈现桨叶的扭转弧度与翼型轮廓。设计过程中充分考虑螺旋桨的工艺合理性，所有曲面均做连续性检查，避免出现建模破面、特征重叠的问题，桨叶的扭转角度从根部到梢部逐步递减，符合空气推进的动力需求，整体结构对称规整，既可以作为航空部件结构展示的教学案例，也可用于工艺摆件的设计参考，完整还原了空气螺旋桨的外形特征与结构逻辑，建模过程中每一处特征都经过参数化调整，保证模型的可编辑性，方便后续根据不同使用需求调整桨叶数量、翼型参数与整体尺寸。
