交错轴啮合式螺旋齿轮传动组件结构设计

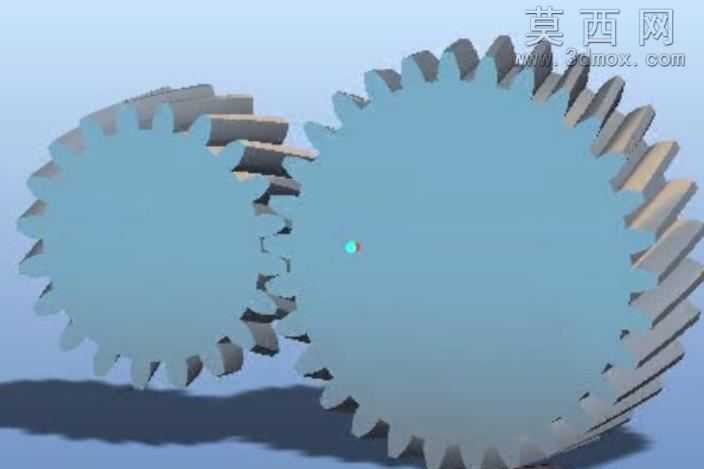

本作品为基础款交错轴螺旋齿轮传动组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循渐开线圆柱齿轮的齿廓生成逻辑，先通过参数方程绘制单个轮齿的螺旋齿廓曲线，结合螺旋角参数完成齿向扫掠成型，再通过圆周阵列操作完成整圈轮齿的均匀排布，确保两个配对齿轮的齿距、模数、螺旋角参数完全匹配，满足交错轴工况下的啮合传动要求。模型整体结构简洁明了，仅保留齿轮传动的核心功能结构，未添加多余的附属构件，能够直观呈现螺旋齿轮的啮合状态与传动逻辑。渲染环节采用柔和的漫反射天光作为主光源，搭配浅灰色地面承接投影，齿轮主体赋予哑光金属材质，还原钢制机械零件的真实质感，齿面部分做轻微的反光处理，突出轮齿的螺旋走向与曲面形态，两个齿轮按照实际装配的交错轴角度摆放，齿面啮合位置精准对齐，能够清晰展示轮齿从进入啮合到退出啮合的完整接触过程。设计思路上以展示螺旋齿轮基础传动原理为核心，优先保证结构参数的准确性与啮合关系的正确性，刻意简化了齿轮的轮毂、键槽等安装结构，让观看者能够将注意力集中在螺旋齿的啮合特性上，清晰观察螺旋齿轮相较于直齿轮更平滑的啮合过渡特性，理解其传动平稳、噪音低的结构优势，可作为机械原理教学演示、传动方案初步验证的基础参考模型，帮助初学者快速掌握交错轴螺旋齿轮传动的核心结构特点。
