减压阀配套斜齿轮啮合传动机构

项目分类:齿轮 发布时间:2024-11-27 ID:812210
  • 减压阀配套斜齿轮啮合传动机构
  • 减压阀配套斜齿轮啮合传动机构

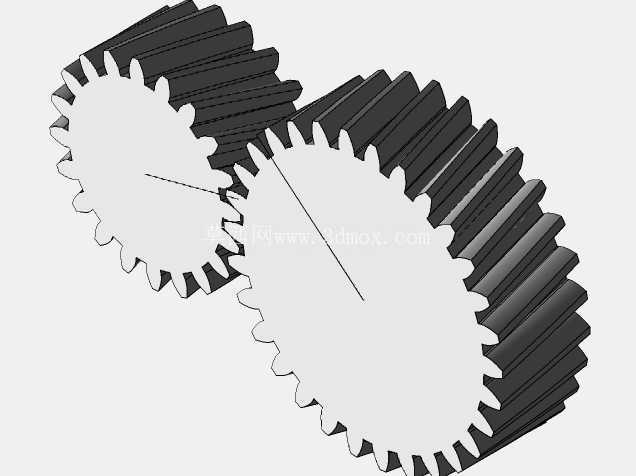

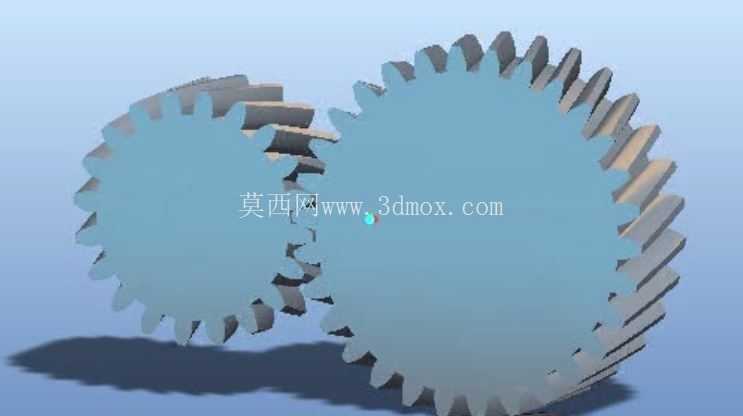

  这套斜齿轮啮合结构常见于减压阀驱动端、小型仪表减速箱以及需要平稳传递回转运动的紧凑传动单元中。齿轮副采用斜齿布置,齿向沿轴向带有螺旋角,啮合过程中轮齿不是沿全齿宽突然进入或脱离接触,而是由齿端逐步过渡到完整啮合,再缓慢退出,因此在高速或载荷波动工况下,冲击、噪声和振动都比直齿方案更容易控制。现场使用时,这类结构多用于把上游输入转速降低、扭矩放大,或者在阀门调节机构中保证阀芯、凸轮、连杆之间的运动同步。

  从结构布置看,大小两齿轮轴线平行,中心距决定了箱体内部最小安装宽度。建模时需要先固定分度圆直径、齿宽和螺旋角,再校核齿顶圆与箱体内壁、相邻紧固件、密封件之间的间隙。斜齿轮存在轴向力,轴承选型和端盖止口不能只按径向载荷估算;若两侧轴承跨距较短,轴向窜动量会直接影响齿面接触斑位置,装配时通常通过调整垫片控制侧隙。齿宽方向不宜无限制加大,过宽会提高对平行度误差的敏感度,箱体镗孔稍有偏差就可能造成齿端偏载。

  齿形处理上,轮齿沿圆周均匀分布,齿顶、齿根过渡圆滑,避免应力集中在根部圆角。大小齿轮搭配时,齿数比决定传动比,也影响单齿啮合频率;在仪表阀门这类低速调节场景,传动平稳性比极限承载更受关注,因此齿面接触区应尽量落在齿宽中部,螺旋方向配对后要保证轴向力方向与轴承约束方式相适应。若机构需要反向调节,齿侧间隙不能过大,否则手轮或执行器动作切换时会出现空程,减压阀压力设定值也容易产生回差。

  安装边界方面,齿轮外径、齿宽和两轴中心距共同限定了外壳内腔尺寸;轴伸端需要预留键连接或锁紧螺母空间,齿轮端面与轴承内圈之间应保留挡圈或定位台阶。润滑方式多采用脂润滑或浅油浴,箱体内壁要留出回油和储油空间,齿顶圆距箱壁不宜过近,以免搅油阻力增大或污物嵌入啮合区。三维结构把轮齿螺旋走向、啮合重叠区和轴向占位关系直观呈现出来,设计人员可据此检查干涉、规划轴承位置,并在阀门执行机构、小型减速器和传动演示装置中继续细化箱体、轴系与密封方案。
