海陆空三栖涵道四旋翼玩具飞行器结构

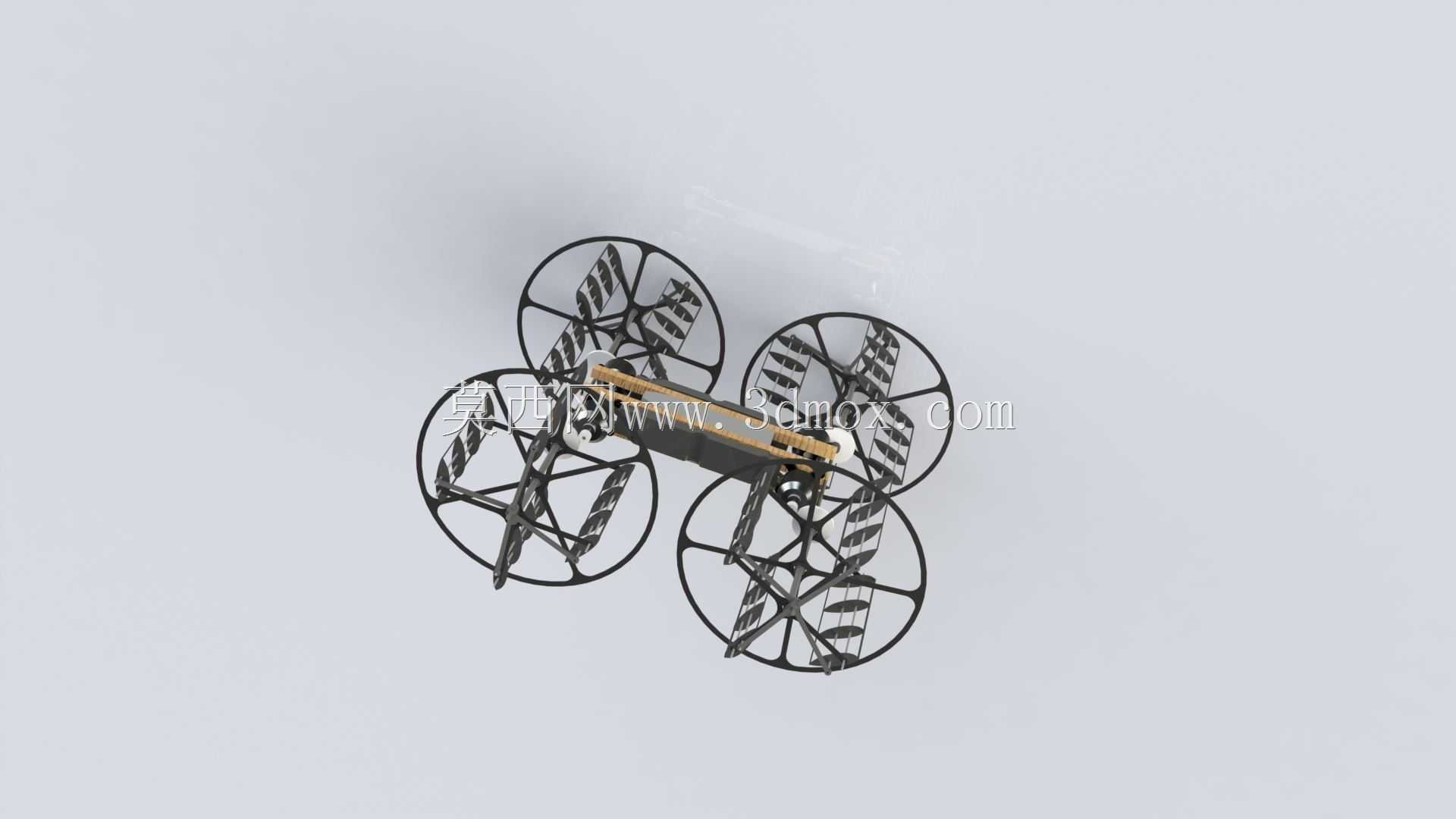

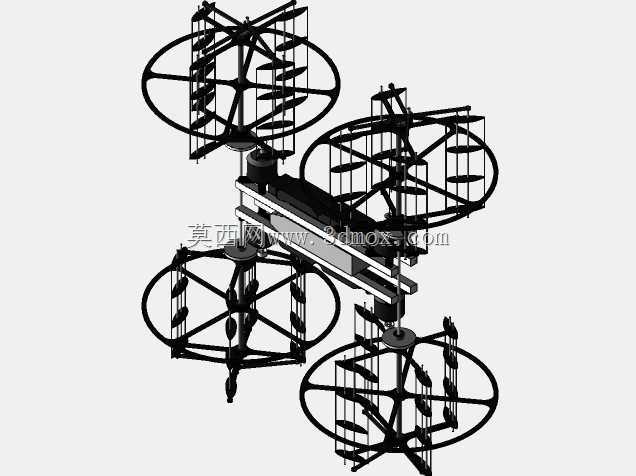

　　该结构面向小型多用途玩具飞行器的方案验证，核心是把四旋翼飞行平台、陆地轮式移动和水面推进需求合并到同一套涵道机架中。整机采用十字形四轴布局，四个旋翼分别布置在独立环形保护圈内，保护圈既承担桨叶碰撞防护，也作为机架外轮廓的主要承力边界。旋翼轴线保持竖直，飞行时依靠四个电机的转速差完成升力、俯仰、横滚和偏航控制；落地后，带桨叶的涵道组件可接触地面，通过旋翼气流和外圈摩擦形成滚动推进；进入水面时，环形结构提供浮力与姿态约束，桨叶搅动空气或贴近水面产生推力，使玩具能够在浅水、泳池或平静水面移动。

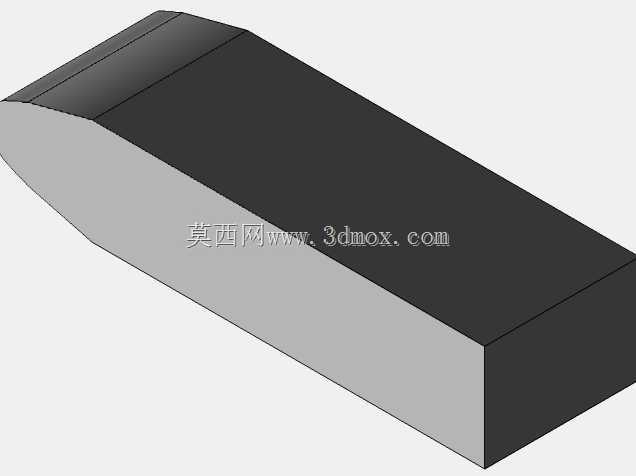

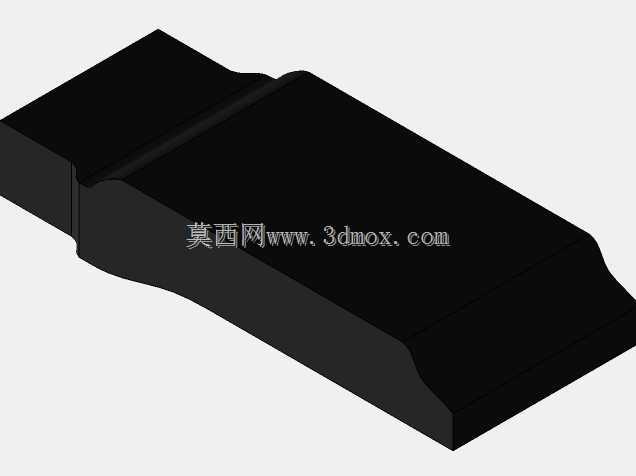

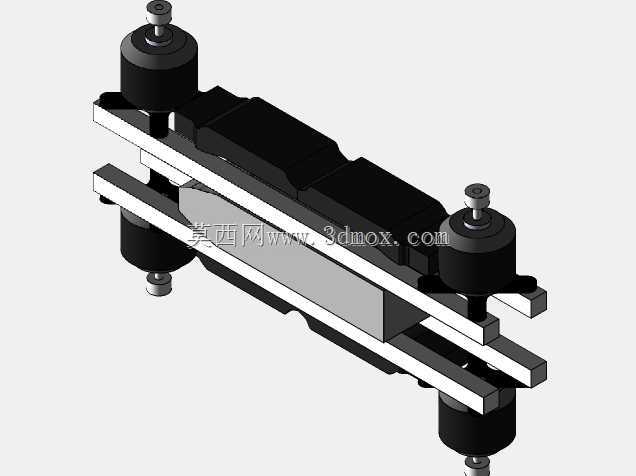

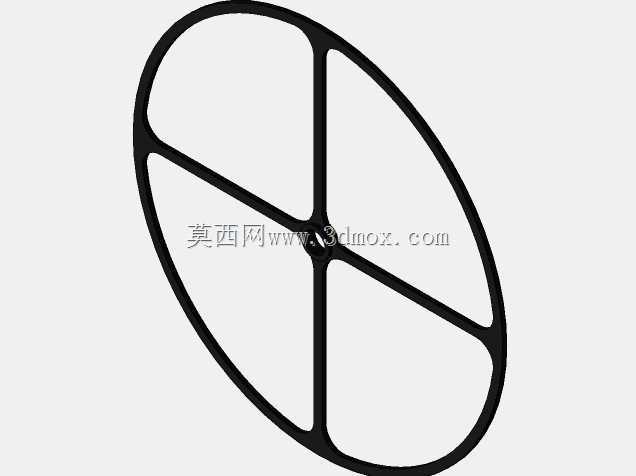

　　从结构组成看，中部狭长机身用于布置电池、控制板、电机接线和重心配平区域，四个臂从机身向四角延伸，并与涵道外圈连续过渡。模型在臂、圈和桨叶位置大量使用镂空筋条，目的不是单纯追求外观，而是在3D打印工艺下减少材料堆积、降低整机重量，同时保证悬臂抗弯和圈体抗挤压能力。涵道外圈采用封闭圆环形式，能够在室内穿越、墙面轻碰、地面翻滚和水面靠岸时限制桨叶直接撞击异物；对玩具类产品而言，这种边界也能降低手指接触高速桨叶的风险。

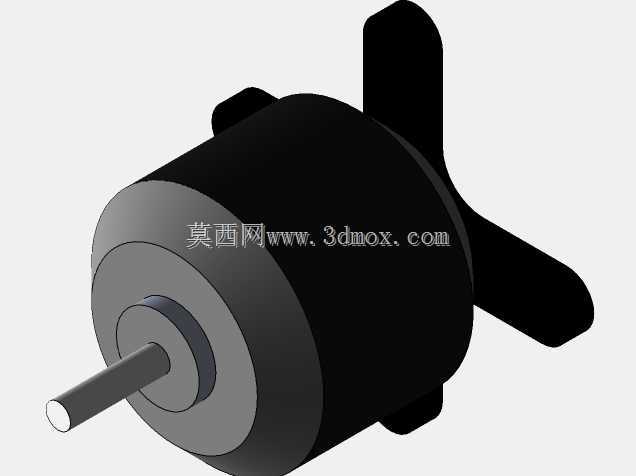

　　设计思路上，该结构没有采用复杂的折叠机臂、独立车轮或防水舵机，而是利用四旋翼本身的旋翼动力和涵道几何形态实现多环境运动。这样做的好处是运动部件数量少，装配关系集中，打印件可拆分为机架、涵道、桨叶和机身固定件等模块，后期更换损坏桨叶或调整电机位置比较方便。机身中段需要保留电池仓和电控板安装面，孔位、线槽和卡扣应围绕实际元件尺寸布置；若进入样机制作，应先确定电机直径、桨叶尺寸、电池厚度和控制板外形，再反推机身宽度、臂长及涵道内径，避免模型外观完整但实物无法装下电气元件。

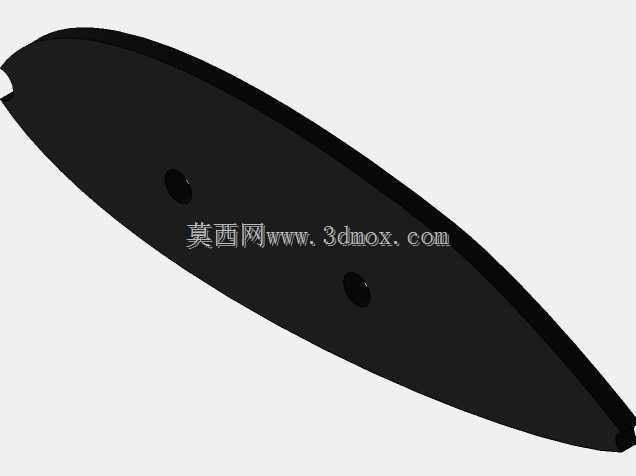

　　外形边界方面，整机最大外廓由四个涵道圆环决定，运输和收纳时可按圆环外接矩形评估占用空间。涵道内径与桨叶之间需保留均匀间隙，防止打印翘曲、装配偏心或飞行振动导致擦圈。臂根与机身连接处是弯矩较大的区域，筋条方向应尽量沿载荷传递路径布置，环形外圈则需要兼顾周向刚度和局部抗冲击。桨叶采用轻量化叶片造型，打印时需关注叶片厚度、动平衡和安装孔同轴度；若用于真实飞行，四组桨叶的重量差会直接放大振动，应在装配后进行简单平衡修正。

　　应用场景上，这类结构适合教育演示、创客比赛、玩具原型开发和多环境运动机构验证。它可以用来展示四旋翼升力产生、涵道防护、重心布置、多模式运动转换以及增材制造结构优化。陆地运行时，涵道圈相当于被动滚轮，地面平整度会影响运动稳定性；水面运行时，应控制整机重量并保证电气部分远离水线，必要时在机身仓体增加密封罩。飞行状态下，环形保护圈会增加部分迎风面积和重量，但换来室内近距离操作的安全性。建模时需要重点检查旋翼与涵道间隙、电机座安装面、机身重心位置、电池拆装路径以及四个臂的对称度，这些因素比单纯外观曲面更直接决定样机能否稳定运行。
