带防护圈四旋翼航拍无人机结构设计

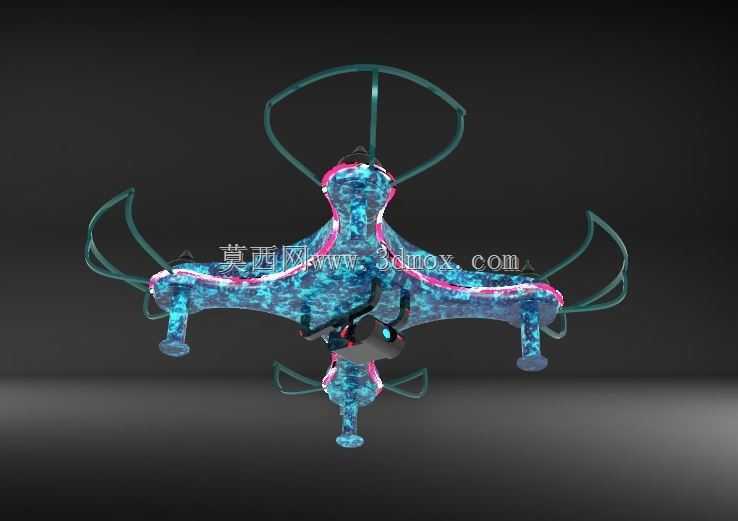

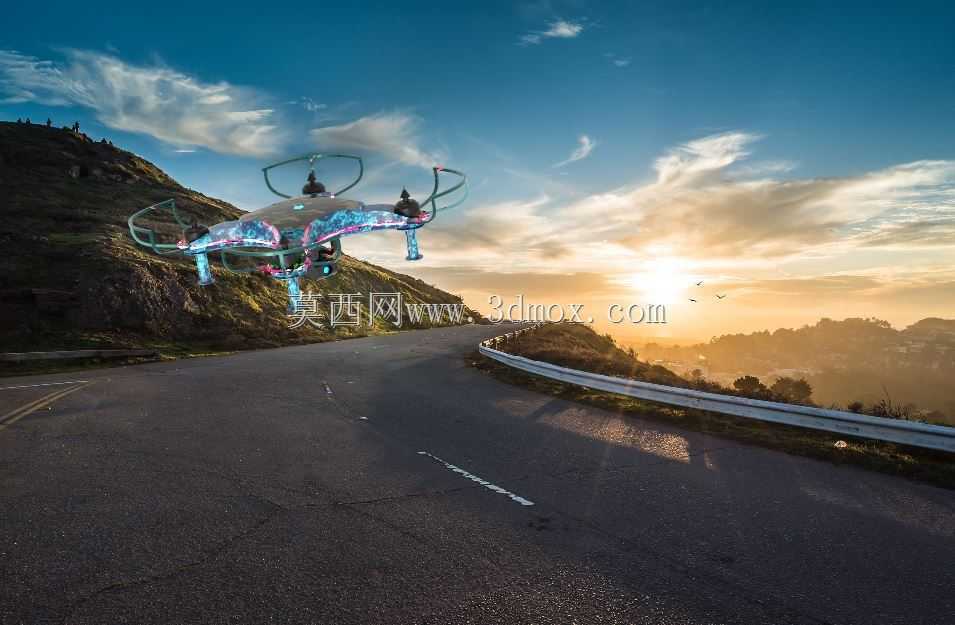

　　这款四旋翼无人机的结构设计，首先围绕近景低空作业的实际需求展开，日常作业中，这类小型旋翼飞行器常穿梭于楼宇间隙、林间等存在障碍物的场景，旋翼外露的设计很容易在剐蹭障碍物时出现桨叶断裂、机身失稳的问题，因此在每一组旋翼的外围都设置了弧形防护圈，防护圈采用与机臂一体化的衔接结构，避免额外加装防护件带来的重量冗余，同时防护圈的弧度刚好覆盖旋翼旋转的最大外径边界，当机身侧面接触障碍物时，首先受力的是防护圈结构，不会直接磕碰高速旋转的桨叶，大幅降低低空近距作业时的炸机概率。

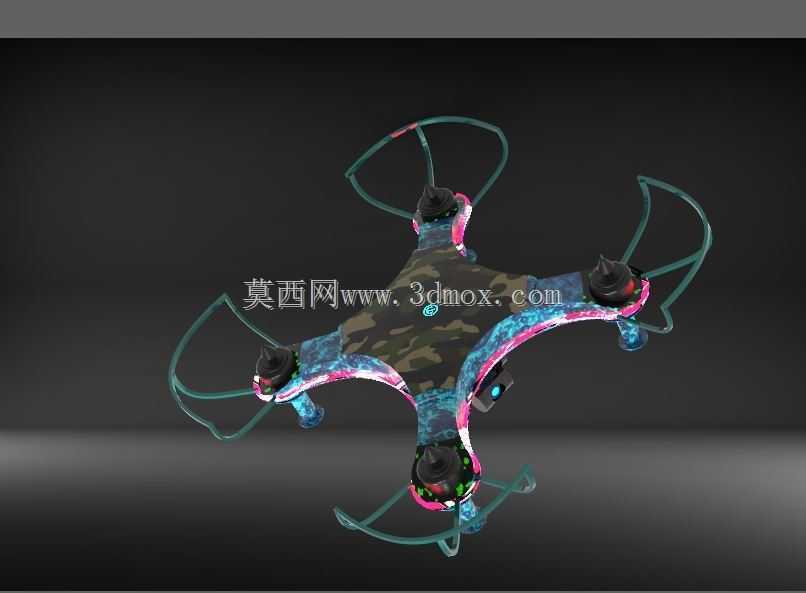

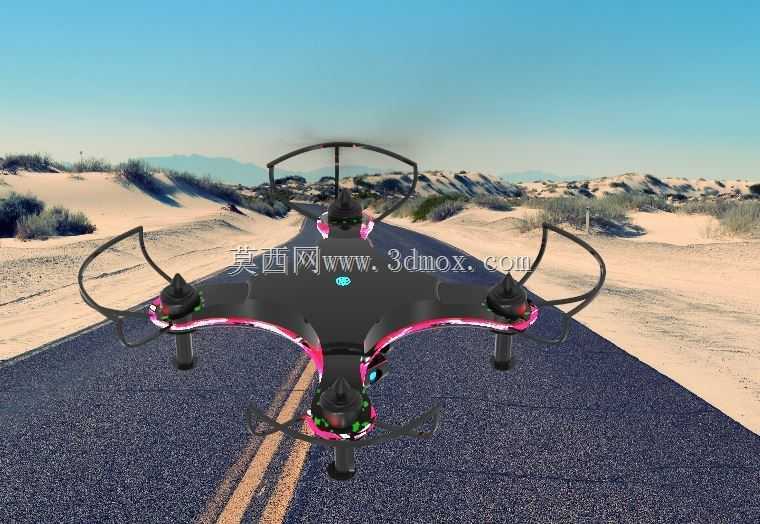

　　机身主体采用X型对称布局，四个机臂从中心舱体向外延伸，机臂与中心舱的衔接处做了圆弧过渡的加强结构，避免飞行过程中机臂受旋翼振动影响出现应力集中断裂的问题。中心舱体上部预留了飞控模块、电池仓的安装空间，下部预留了任务载荷的挂载位，可根据作业需求更换航拍相机、小型采样装置等不同载荷，挂载位设置了标准的快装接口，无需额外工具即可完成载荷更换，适配不同场景的作业需求。起落架采用与机臂下方一体化延伸的柱状支脚，支脚底部做了圆弧钝化处理，既可以在降落时提供稳定的支撑，避免机身下部挂载的载荷直接接触地面，又不会额外增加过多的机身重量，支脚的高度经过匹配计算，刚好留出载荷安装的安全间隙，不会在起降过程中出现剐蹭。

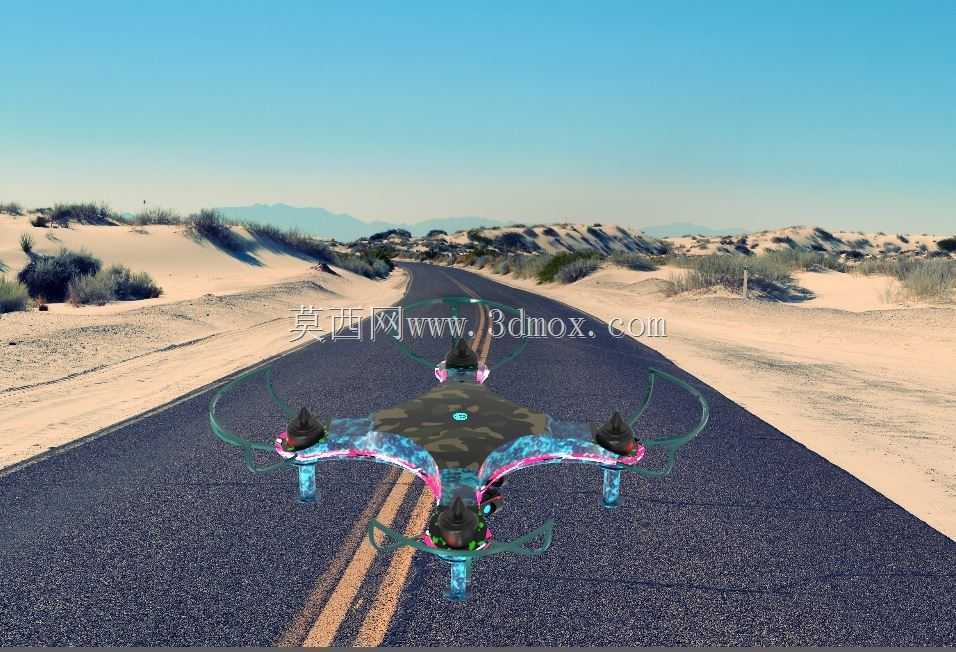

　　从动力布局来看，四个旋翼分别布置在每个机臂的末端，旋翼的旋转平面与机臂上表面保持平行，电机安装座嵌入机臂末端的结构内，降低电机安装带来的高度差，减少飞行过程中的风阻。机身表面的流线型过渡设计，主要是为了降低前飞过程中的空气阻力，机臂边缘的导角处理可以减少飞行时的紊流产生，提升飞行姿态的稳定性。防护圈与机臂的衔接处做了加厚处理，因为日常作业中防护圈是最容易发生碰撞的部位，加厚结构可以提升碰撞时的抗冲击能力，即使发生轻度剐蹭也不会出现结构断裂，不需要频繁更换防护部件。

　　在安装边界的设计上，整机的最大外缘由四个方向的防护圈外沿决定，收纳时可以通过快拆结构将防护圈与机臂分离，减少收纳占用的空间，中心舱体的内部安装槽尺寸匹配主流的小型飞控板、锂电池规格，不需要对舱体进行二次加工即可完成核心部件的装配。机臂内部预留了走线槽，电调与电机的连接线可以完全收纳在机臂内部，避免线材外露在飞行过程中被气流吹动产生振动，同时也减少线材剐蹭障碍物的风险。

　　实际应用场景中，这类带防护结构的小型四旋翼无人机，既可以用于室内空间的巡检作业，比如厂房内部的管线巡查、密闭空间的影像采集，不用担心旋翼碰到墙面或者管线造成设备损坏；也可以用于户外近景的航拍、小型场地的测绘作业，在树木、建筑密集的区域飞行时，轻度的剐蹭不会影响飞行安全，相比无防护的旋翼无人机，作业容错率提升明显。设计过程中没有采用多余的装饰性结构，所有外部结构都服务于飞行稳定性与作业安全性，机身的重心严格控制在四个旋翼形成的平面中心位置，电池仓的位置刚好位于重心点下方，更换不同重量的电池时，重心偏移量控制在允许范围内，不会影响飞行姿态的控制精度。

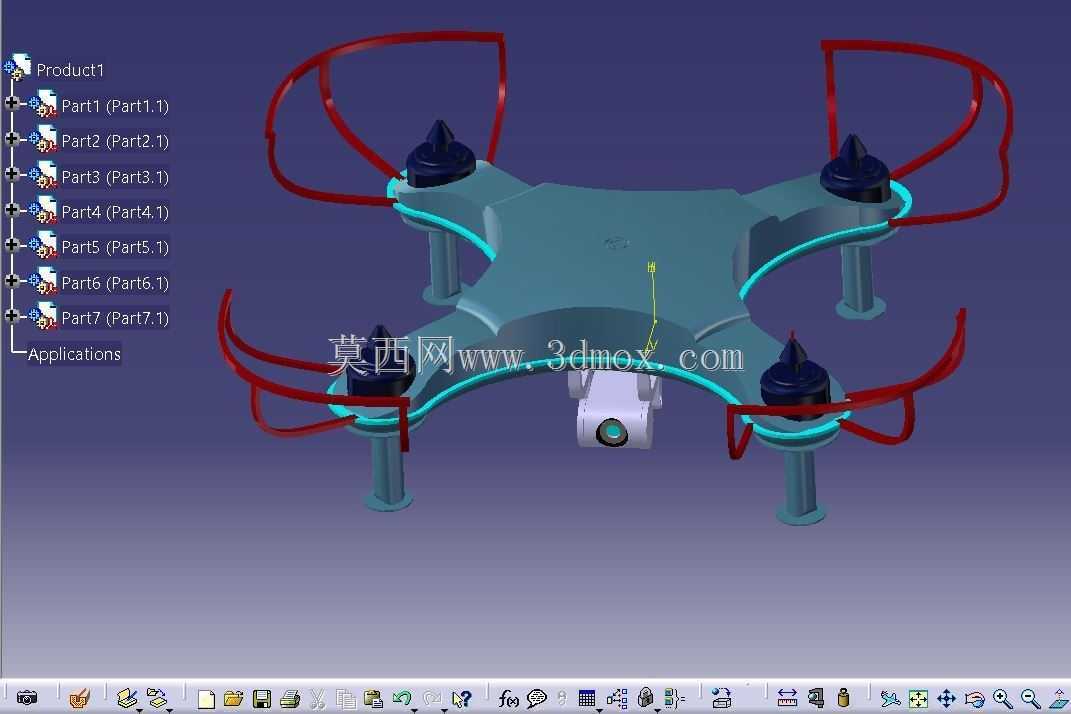

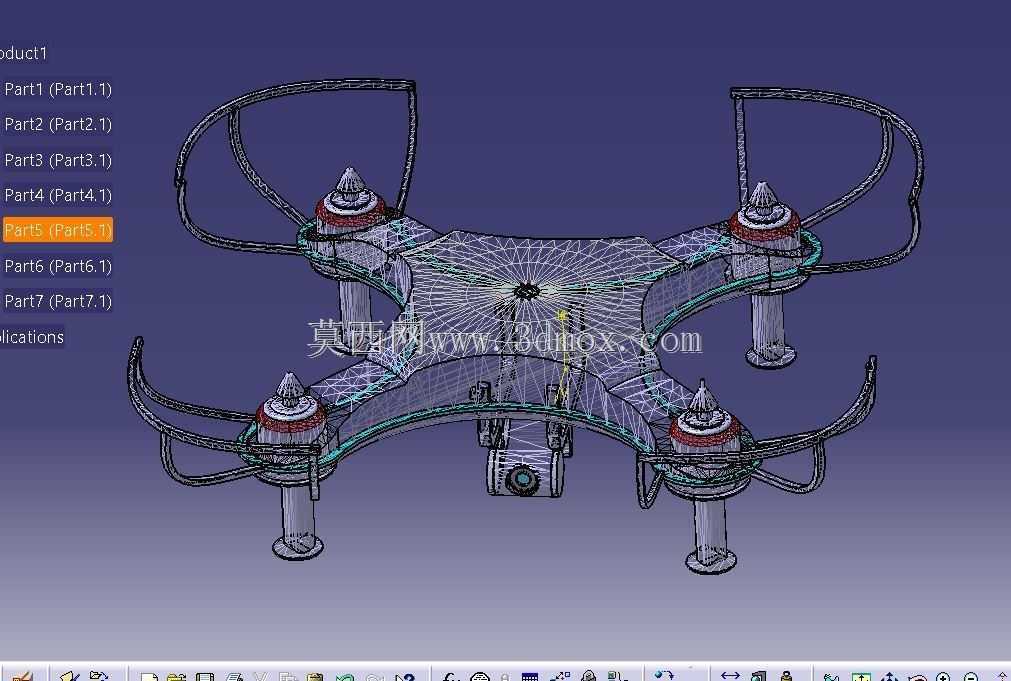

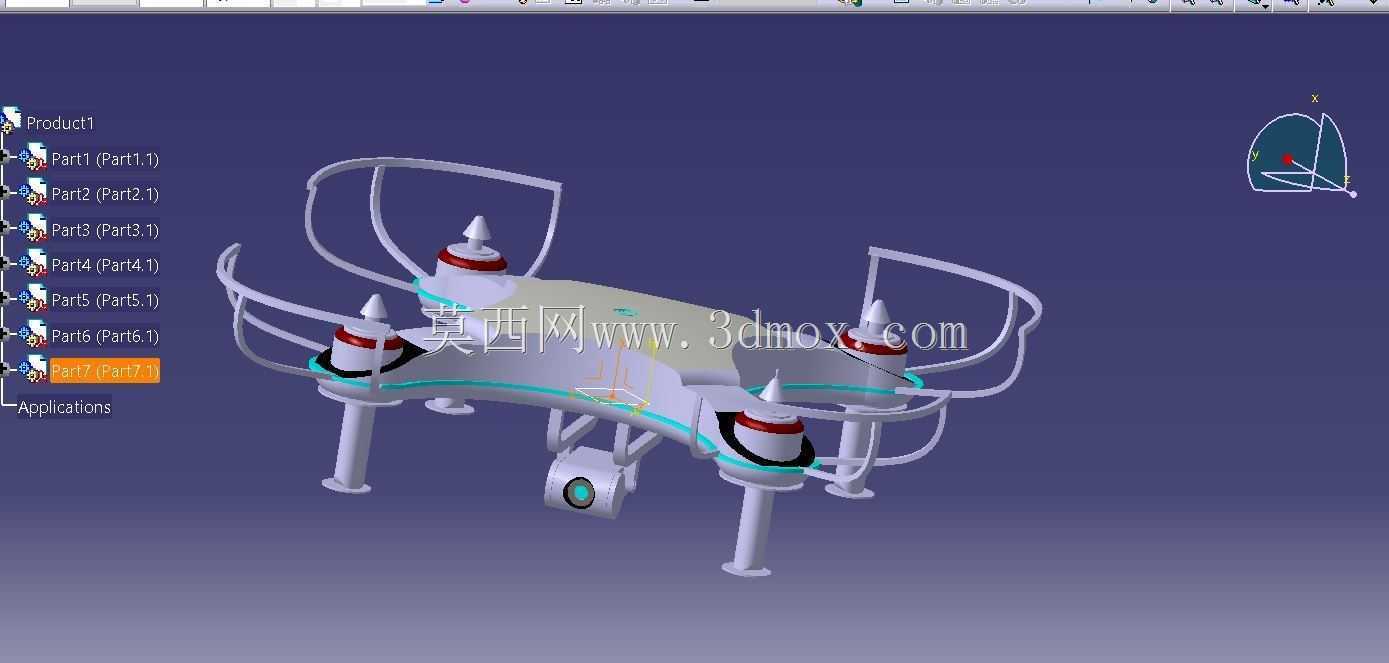

　　旋翼下方的机臂位置设置了LED灯的安装位，可用于夜间飞行时的姿态指示，灯位嵌入机臂结构内，不会突出机身表面增加风阻。机身整体的结构壁厚经过优化，在保证结构强度的前提下尽可能降低自重，提升续航时间，防护圈采用镂空的弧形结构，在保证抗冲击强度的同时减少挡风面积，降低防护结构带来的动力损耗。从装配逻辑来看，整个机身的结构件分为中心舱、四个机臂、四个防护圈、四个起落支脚几个部分，部件之间采用卡扣加定位销的连接方式，装配时不需要复杂的工装，单个部件损坏时可以单独更换，降低后期的维护成本。
