低阻飞翼布局无人飞行器结构造型

　　该无人飞行器构型面向低空巡检、航测航拍、区域环境监测以及小型试验平台搭载场景开发，整体采用翼身融合的飞翼式布局，摒弃了传统无人机独立机身加外置平尾的分段式结构，将升力翼面与载荷舱段平滑过渡为一体化曲面，在有限外形尺寸下兼顾气动效率与内部装载空间。从实际作业需求来看，这类构型多用于对续航时长、巡航稳定性有要求的低空任务：执行管线巡检时，平滑低阻外形可降低巡航阶段的能量消耗，延长单架次作业半径；开展航测任务时，翼身融合结构的重心分布区间更宽，便于在舱内布置测绘传感器、飞控模块与动力组件，减少外置载荷带来的附加阻力；在教学与气动验证场景中，该曲面造型也可作为缩比验证机的外形基准，用于校核低速飞行状态下的升阻特性与姿态稳定性。

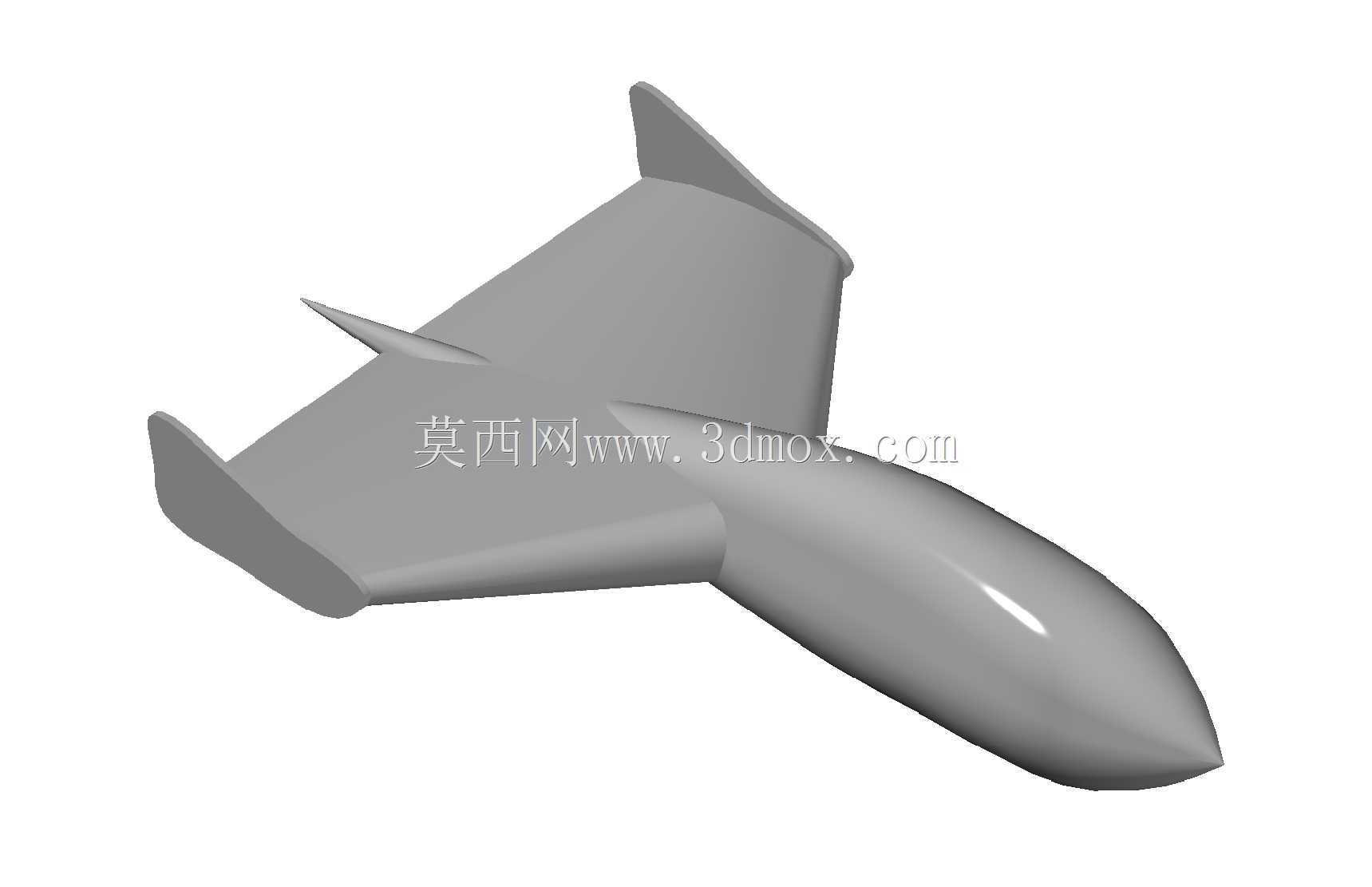

　　结构设计层面，整机曲面以流线型钝机头作为起始段，机头段采用大曲率圆滑收束造型，避免尖锐头部带来的局部气流分离，同时为前置传感器预留充足的安装空间，机头内部可按需求布置摄像云台、避障模块或者大气采集探头，曲面过渡段无明显折角，保证来流沿机体表面平顺向后延展。中部机身与机翼完全融合，翼段从机身两侧自然延展铺开，机翼后缘设置一体化上垂尾，双垂尾随翼面末端同步向上翘起，既充当航向稳定面，又无需额外加装独立尾撑结构，减少了连接构件数量与装配复杂度。机翼上表面预留有小型天线凸起座，可用于布置数传、图传天线，凸起座与翼面采用小角度圆滑过渡，避免天线安装位置产生局部紊流。

　　气动设计思路围绕降低空气阻力与抑制湍流产生展开，整机所有外露棱边均做圆角光顺处理，机身纵截面沿航向呈连续变化的流线型曲线，最大截面位于机身中部偏后位置，匹配低速巡航时的气压分布规律，延缓表面气流分离速度。飞翼布局本身消除了传统尾翼的附加干扰阻力，翼身融合区域消除了机身与机翼之间的直角交接面，大幅降低了翼身干扰阻力；翼尖段随垂尾向上弯折，可抑制翼尖涡流的强度，减少诱导阻力占比，这类设计在低速小尺寸无人飞行器上，能有效提升巡航升阻比，在相同动力配置下获得更长的留空时间。

　　从安装边界与尺寸适配角度，该构型的内部可用空间沿翼展方向连续分布，机身主舱段可容纳飞控板、电池组、导航模块等核心器件，两侧翼内空间可根据重心配置需求布置配重或者辅助电调，所有内置组件的安装高度均受曲面内腔约束，布局时需保证整机重心落在飞翼气动焦点的允许匹配区间内，避免出现俯仰静不稳定问题。机体下表面为平缓连续曲面，可平整挂载小型测绘相机或者投放装置，挂载接口需贴合下表面曲面弧度，避免凸出构件破坏底部流场。整机外轮廓无尖锐外伸构件，存储与运输时可直接依托翼面作为支撑面，外场拆装无需预留额外的尾翼装配间隙，整体收纳边界紧凑，适合车载转运与外场快速部署。

　　针对实际飞行的工况适配，该构型的双垂尾布局在侧风环境下可提供充足的航向阻尼，降低低空巡检时侧风扰动带来的航向漂移；光滑连续的外表面便于后期覆盖蒙皮或者复合材料壳体，曲面无突变特征也降低了成型加工的难度，无论是采用3D打印制作验证样机，还是采用复合材料模压生产量产机型，曲面分模都可沿翼身对称面顺畅开展，无需处理复杂的倒扣结构。对于结构设计从业者而言，该造型的建模核心在于保证多段曲面的G2连续过渡，从机头到翼尖、从翼面到垂尾的曲率变化需均匀平顺，避免局部曲率突变引发的气流提前分离，建模过程中需反复校核各截面的面积变化率，保证沿航向的横截面积分布符合低阻设计规律，最终实现气动效率、装载空间与加工工艺性的平衡。
