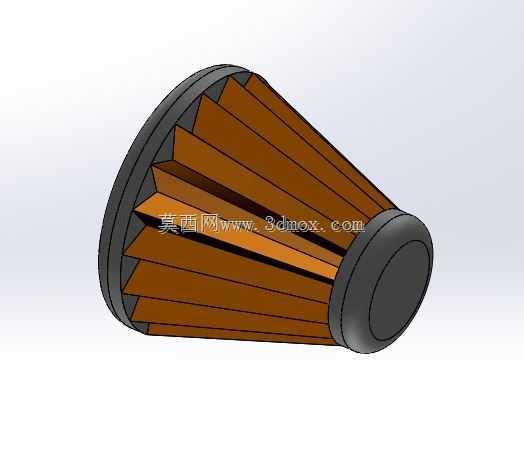

在往复式蒸汽机的动力端结构里,气缸与活塞杆贯穿位置的密封一直是运维和设计中绕不开的环节。活塞杆要随十字头做高频直线往复,既要顺畅穿过气缸盖,又不能让缸内带压蒸汽顺着杆体间隙向外喷出,填料函就是承担这一功能的核心部件。这套三维结构完整还原了锥形填料腔的装配形态,棕褐色的分瓣填料沿锥面依次排布,两端由压盖和腔体限位,整体呈截锥状,和现场老式蒸汽机填料箱的实际构造高度吻合。
从使用场景看,这类填料函不只出现在蒸汽机上,凡是存在往复杆贯穿承压腔体的设备,比如蒸汽往复泵、老式压气机、部分液压油缸的杆密封位,都会用到类似的填料压紧结构。工作时,缸内蒸汽压力作用在填料端面,锥形内腔会把轴向压紧力分解出径向收缩分力,让一圈圈分瓣式填料紧紧抱在活塞杆外圆上,阻断蒸汽沿杆壁的泄漏通道。和普通平面填料堆叠相比,锥面结构的自紧特性很明显:缸内压力越高,填料受到的径向抱合力就越大,密封跟随性更好,即便活塞杆运行中出现轻微偏摆,填料也能靠自身变形补偿间隙。

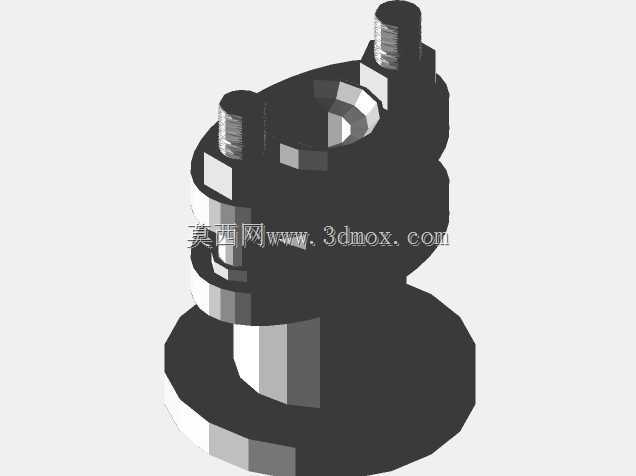

建模时首先要确定的是安装边界:填料函整体嵌入气缸盖的预制安装孔内,大端法兰面贴合气缸盖外侧加工面,小端朝向缸体内部,中心通孔直径必须和活塞杆外径保持匹配,通常预留的杆体配合间隙控制在0.1至0.3毫米,既不能刮伤活塞杆镀铬表面,也不能间隙过大导致填料被压力挤出。分瓣填料的数量根据工作压力选取,常压蒸汽机一般布置6至8组填料环,每组环的切口错开120度装配,避免切口对齐形成直通泄漏缝。两端的灰色压盖分别承担轴向定位和压紧调节功能,外端压盖预留螺栓孔,运维时可以通过均匀拧紧螺栓逐步压缩填料,补偿长期运行后填料磨损产生的松弛量。
设计思路上优先考虑的是装拆维护性,蒸汽机填料属于易损件,运行一段时间后会因为摩擦、高温蒸汽冲刷出现老化失弹,锥形腔体的大端开口设计可以不用完全拆解气缸盖,只需松开外端压盖就能逐圈取出旧填料、更换新盘根,大幅缩短停机检修时间。填料材质通常选用浸石墨的石棉盘根或者后期改性的四氟编织填料,既要耐受蒸汽温度,又要自带润滑性,降低活塞杆往复运动的摩擦阻力,避免杆体过快磨损。结构建模时需要重点校验锥面的锥度取值,常用锥度控制在1:10到1:20之间,锥度过大会导致压紧时填料径向收缩量过大、摩擦阻力陡增,甚至抱死活塞杆;锥度过小则径向分力不足,密封比压达不到要求,容易出现蒸汽泄漏。
另外还要考虑活塞杆的对中问题,填料函中心轴线必须和活塞杆运动轴线完全同轴,安装时如果腔体偏斜,会导致单侧填料过度磨损,另一侧间隙过大泄漏,所以三维装配阶段需要把填料函、气缸盖、活塞杆、十字头导轨做同轴度约束校验,模拟活塞杆全行程往复过程中,杆体和填料内孔的接触压力分布,避免局部偏磨。腔体两端的止口台阶要做圆角过渡,避免应力集中在交变蒸汽压力作用下出现开裂,压盖和填料接触的端面要加工出和填料锥度匹配的斜面,保证压紧力均匀传递到每一圈填料上,而不是仅压紧最外侧几圈。
在整机布局里,填料函属于体积不大但直接影响设备运行效率的零件,一旦密封失效,蒸汽泄漏不仅会造成工质浪费、压力不足,泄漏的高温蒸汽还会冲刷润滑部位,带走活塞杆表面的润滑油,加剧磨损。这套结构把分瓣填料的排布形态、锥腔轮廓、两端端盖的配合关系都做了清晰呈现,结构设计人员可以直接参考其压紧逻辑,适配不同压力等级的往复密封场景,也能用于检修培训时拆解填料装配顺序,理解锥形填料自紧密封的工作原理。
