立式双孔夹持连接支座结构设计

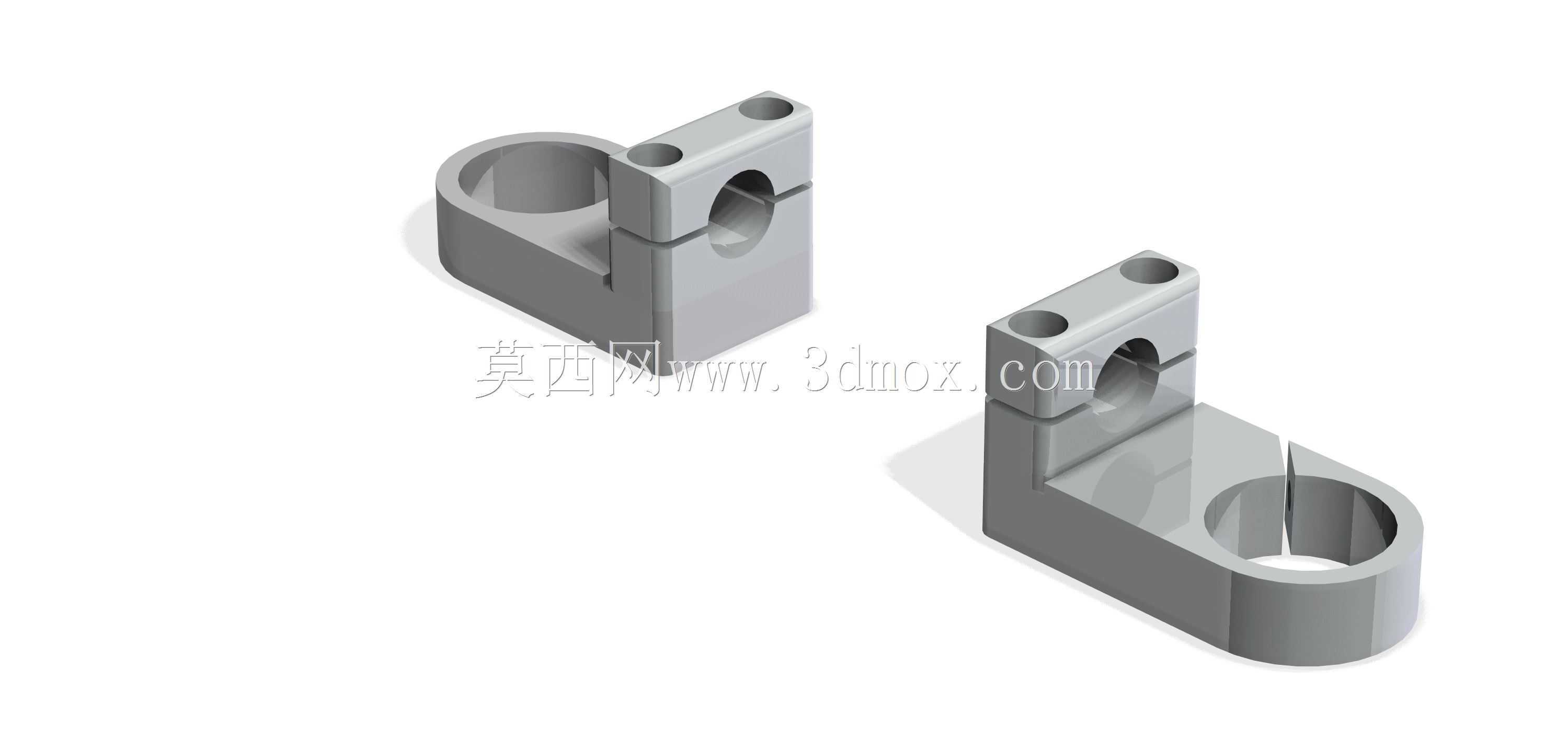

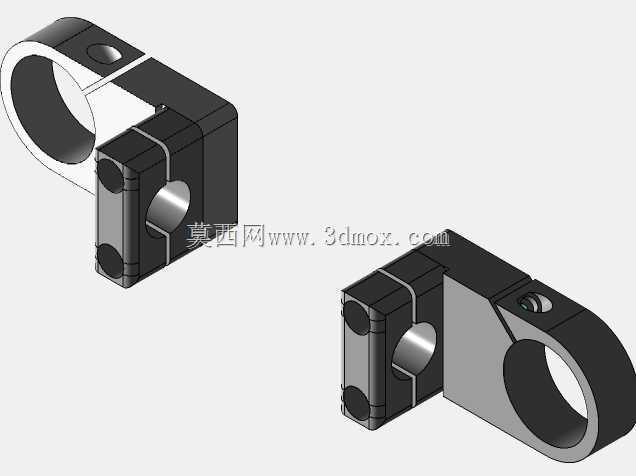

　　该夹持连接支座属于设备管路与杆件装配体系里的典型支撑紧固零件，整体采用一体式铸钢或铝合金切削成型的L型布局，一端为开口式环形抱箍结构，另一端为带横向通孔的立式夹持块，两个功能段通过底部加厚的水平承托板连为整体，在自动化生产线、流体输送管路排布、轻型设备机架搭建、工装夹具工位调整场景中使用频率极高。

　　从实际装配逻辑来看，这类支座的核心作用是同时完成两类不同直径杆件的正交固定：底部水平段的开口抱箍用于套入水平走向的圆管、光轴或者导向杆，开口侧预留的锁紧缝隙在螺栓收紧时会产生弹性形变，抱紧穿入的杆件，避免杆件出现轴向窜动或者周向转动；上方立式夹持块的横向通孔用于穿装垂直或者另一正交方向的轴件、传感器安装杆、喷管支架或者调节螺杆，块体顶部加工有两个同轴的螺纹孔，锁紧螺钉向下旋入后可压紧横向穿入的杆件，两个夹持点位的轴线在空间上呈垂直交错布局，能够在狭小安装空间内完成两个方向杆件的十字交汇固定，不需要额外拼接多个独立管夹，大幅减少装配零件数量。

　　结构设计阶段首先要兼顾夹持刚性与开口形变余量：底部抱箍的开口缝隙宽度控制在2至3毫米，缝隙两侧的壁厚做等厚处理，保证螺栓锁紧时两侧壁受力均匀，不会出现单侧应力集中导致断裂；抱箍的内圆面预留了轻微的倒角，穿装杆件时可以自动导正，避免刮伤杆件表面镀层。立式夹持块的两个顶部螺纹孔深度设计为块体总高度的三分之二，既保证足够的螺纹啮合长度提供锁紧力，又不会钻通下方的横向夹持孔，避免螺纹孔和穿杆孔贯通导致锁紧时螺钉端部刮伤杆体。底部水平承托板的厚度做了加厚处理，在两个夹持点位之间形成刚性传力路径，当上方杆件承受侧向载荷时，力矩可以通过承托板直接传递到下方抱箍与基础杆件的连接点位，不会出现支座本体弯折变形的问题。

　　安装边界方面，该支座所有棱角位置都做了R2至R3的圆角过渡，消除切削加工后的应力集中尖角，在设备运维人员调整工位时也不会划伤手部；整体外轮廓没有突出的多余凸台，在密集排布的管路支架之间安装时，相邻支座不会发生干涉。抱箍的开口侧端面与立式夹持块的侧面预留了足够的扳手操作空间，使用内六角扳手锁紧顶部螺钉、使用开口扳手锁紧抱箍侧的紧固螺栓时，工具可以完全摆转到位，不需要额外避让周边管线。零件的两个夹持内孔的同轴度、内孔与安装基准面的垂直度都按照IT7级公差控制，穿入杆件后不会出现别卡、偏心的问题，锁紧后杆件的位置精度可以长期保持，在设备长期运行产生振动的工况下，也不会出现夹持松动、支座移位的情况。

　　这类支座在非标自动化设备的外设安装工位尤为实用，比如输送线侧边的传感器支架固定、喷涂工位的喷管角度调节、检测设备的光源杆位锁定，都可以通过该零件直接在现有机架圆管上拓展出正交的安装点位，不需要在机架上额外钻孔焊接，调整工位时只需要松开两处锁紧螺钉即可任意滑动、旋转支座位置，到位后直接锁紧完成固定，装配和改型的效率远高于分体拼接的固定支架。
