双工位联动夹具拓扑优化结构设计

　　这套双工位联动夹持构件的结构方案，最初是针对产线多工序同步装夹的痛点展开的——在中小批量精密机加、自动化装配工位里，传统单工位夹具往往需要操作人员反复拆装工件，两次装夹的定位误差很容易累积到关键配合面，既拖慢节拍，也对操作工的熟练度有较高要求。我们在方案迭代阶段没有沿用经验式的加厚肋板思路，而是先从受力边界反推材料分布：先把两端的环形夹持位、侧边的锁紧安装孔作为刚性约束区域，模拟工件被抱紧时的径向撑开力、切削工况下的横向进给力，以及装配工位反复插拔带来的交变载荷，把不受力、应力水平长期低于材料许用值30%的区域逐步剔除，最终形成现在看到的弧形过渡主梁形态。

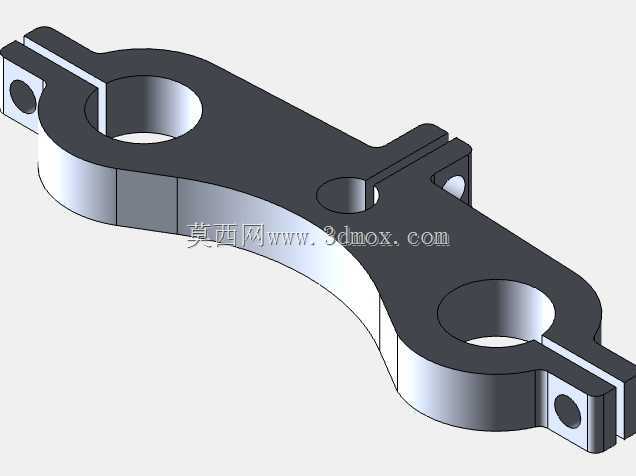

　　从实际使用场景来看，这类夹具常布置在卧式加工中心的交换工作台上，或是自动化装配线的顶升定位工位：两端的大直径环孔分别对应两类不同外径的工件定位座，环孔侧边开出的窄槽是典型的开口抱紧结构，当锁紧螺钉穿过侧边凸台的安装孔拧紧时，槽口会产生微量弹性变形，把穿入环孔的工件轴径牢牢抱死，重复定位精度可以稳定在0.02mm以内。和整块料铣削出来的实体夹具相比，优化后的弧形主梁把中间冗余的材料全部去除，整体重量降低了近四成，安装到工作台T型槽上时，单人即可完成对位锁紧，不需要借助起重设备，大幅降低了工位换型的辅助时间。

　　设计过程中我们特意校核了几个容易出问题的边界：首先是开口槽的厚度，槽壁如果做的太薄，长期反复锁紧会出现塑性变形，抱紧力快速衰减；如果做的太厚，拧紧螺钉需要的扭矩过大，操作工使用普通扭力扳手很难达到要求，还容易出现螺钉断裂的风险。最终我们把槽壁厚度控制在环孔直径的八分之一左右，既保证足够的弹性变形量，也让锁紧力矩控制在常规M8螺钉的合理受力区间。其次是主梁的弧形过渡曲率，没有采用突兀的直角转接，所有受力路径上的转角都做了大圆角顺滑处理，避免铣削加工后在转角处留下应力集中点，在高频交变载荷下出现疲劳裂纹。

　　安装边界方面，构件两端的锁紧凸台底面做了基准铣平处理，装配时可以直接贴紧工作台面，凸台上的通孔间距匹配标准工作台的槽距，不需要额外加工过渡连接板。三个辅助定位小孔分别布置在主梁的受力拐点位置，既可以作为夹具自身在机台上的定位销孔，也能在需要加装检测传感器、行程挡块时直接利用，不需要额外在主梁上钻孔破坏优化后的受力结构。和常规铸造夹具相比，这种经过拓扑优化的板材铣削结构没有铸造缺陷，内部材质均匀，在重载切削工况下的抗振表现更稳定，切屑也会顺着弧形的主梁表面直接滑落，不会在夹具凹陷处堆积，日常清理维护的工作量也小很多。针对多品种小批量的生产需求，这套结构还可以通过更换环孔内的衬套，适配不同直径的工件，主体夹具不需要重复制作，进一步压缩了工装的综合投入成本。
