电气柜内导轨式快速接线连接模组

　　这套连接模组面向控制柜、端子箱、自动化设备内部的线束集中转接场景，解决多根导线在有限安装空间内反复拆装、检修时接线效率低的问题。在产线改造、设备调试以及后期维护中，电气人员经常需要在端子排区域进行信号分线、电源跨接和临时测量，普通螺钉端子需要逐根压接，操作时间长且容易因扭矩不一致造成松动。该结构以模块化插拔为核心，将导线接入、端子固定、导轨锁紧和外壳防护整合在同一组件内，使接线区域形成整齐、可快速更换的连接单元。

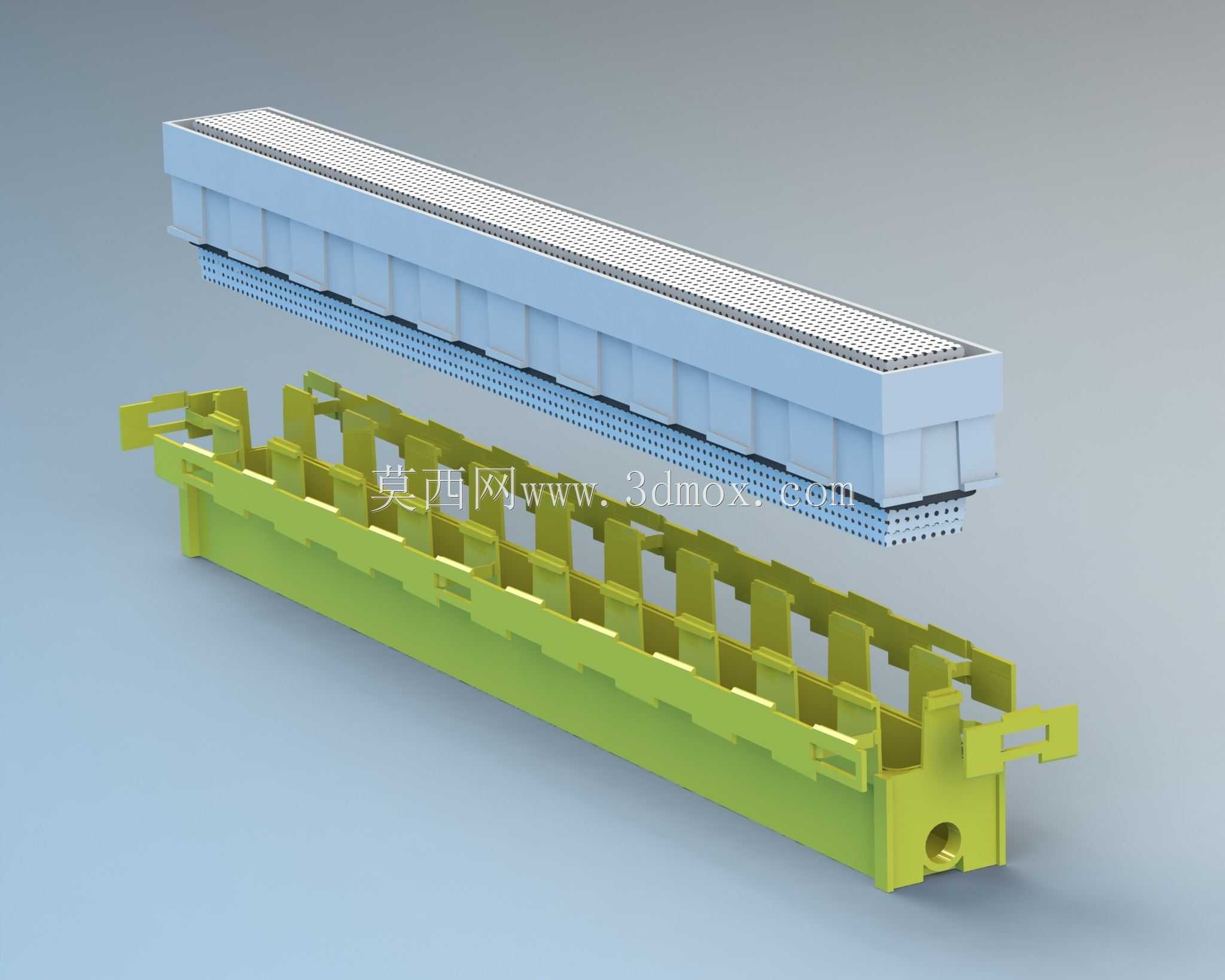

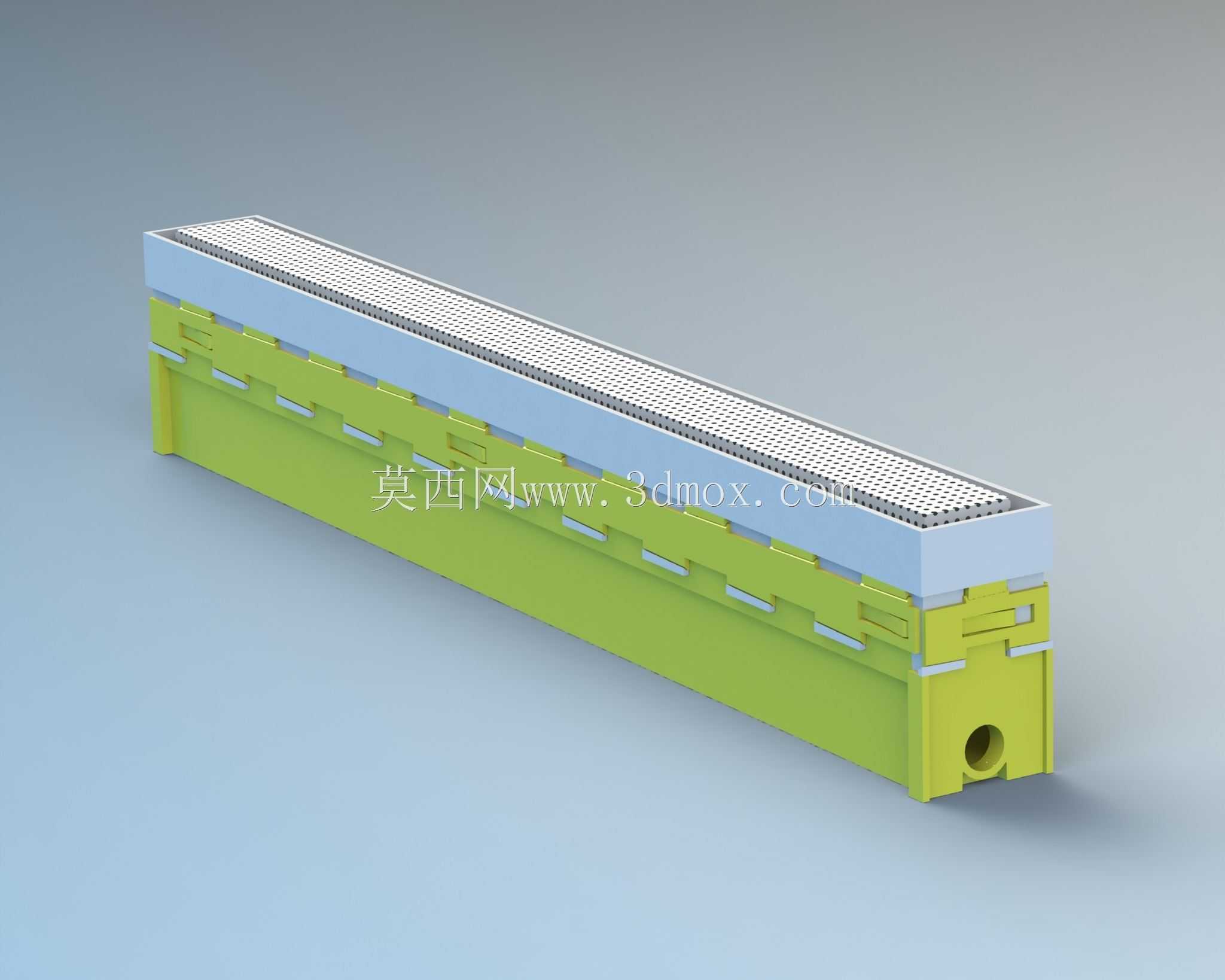

　　外形上，主体采用长条式壳体，宽度方向紧凑，适合并排安装在标准电气安装空间中；高度方向预留了导线弯曲半径和手指操作空间，避免线束在箱门关闭时被挤压。壳体外侧设置多处卡扣与定位台阶，装配时先将基座固定在安装面上，再把带孔的上盖沿导向槽推入，侧向弹性卡爪自动咬合，不需要额外螺钉即可完成锁紧。拆卸时可用工具轻挑卡爪，上盖即可沿槽退出，这种结构在批量接线和故障更换时能明显减少辅助工时。

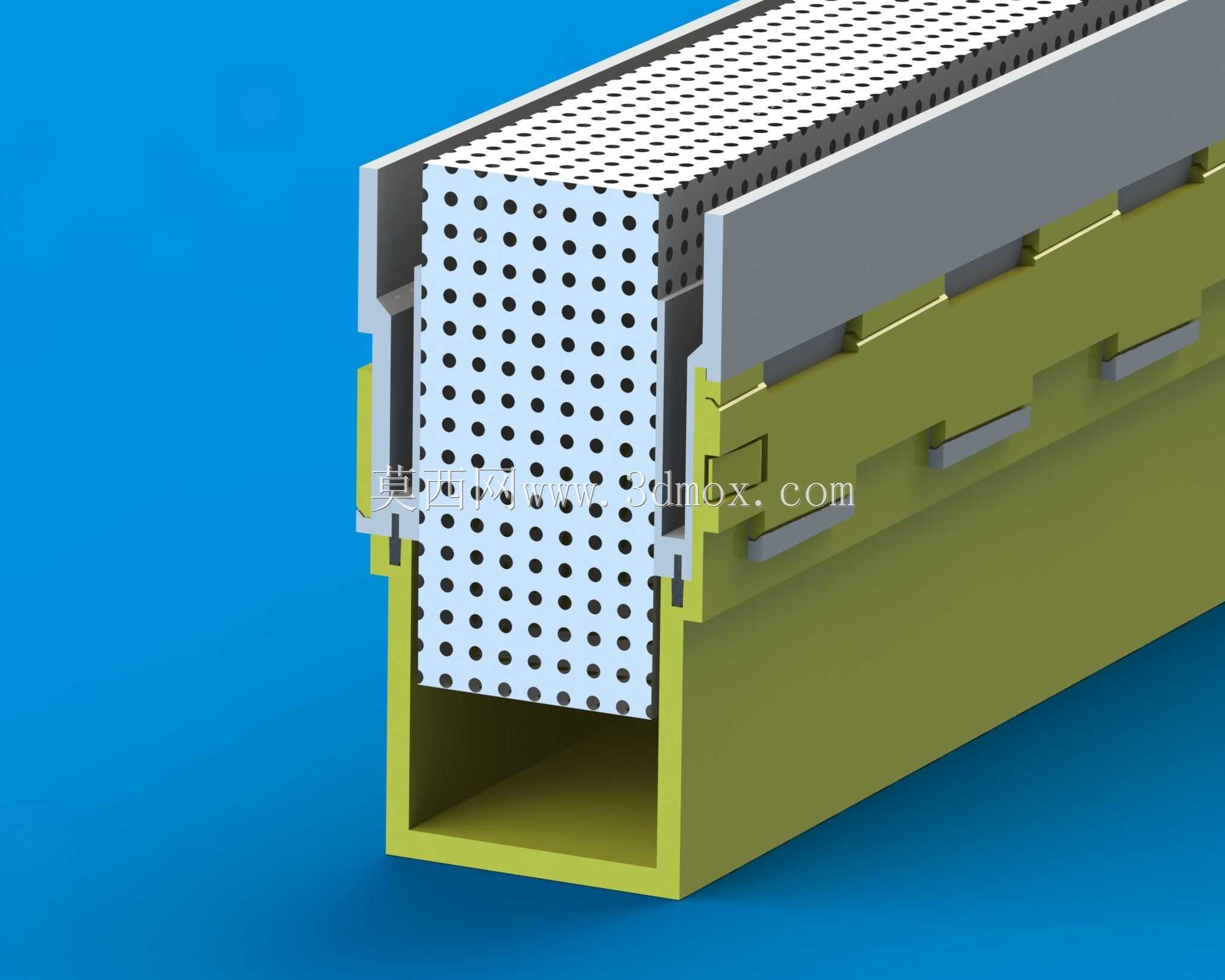

　　多孔面板是该模组的重要功能区域。孔阵按规则排列，既作为接线位的识别与避让结构，也增加了壳体与空气接触的面积。对于小电流信号回路，孔阵能够改善端子区域的散热条件，降低接触电阻长期发热带来的老化风险；对于维护人员，规则孔位还能配合线号标识进行点位核对，减少错接概率。孔边与内部筋位保持均匀壁厚，成型时不易出现缩痕，装配后也能提供足够的刚性，防止插拔过程中面板变形。

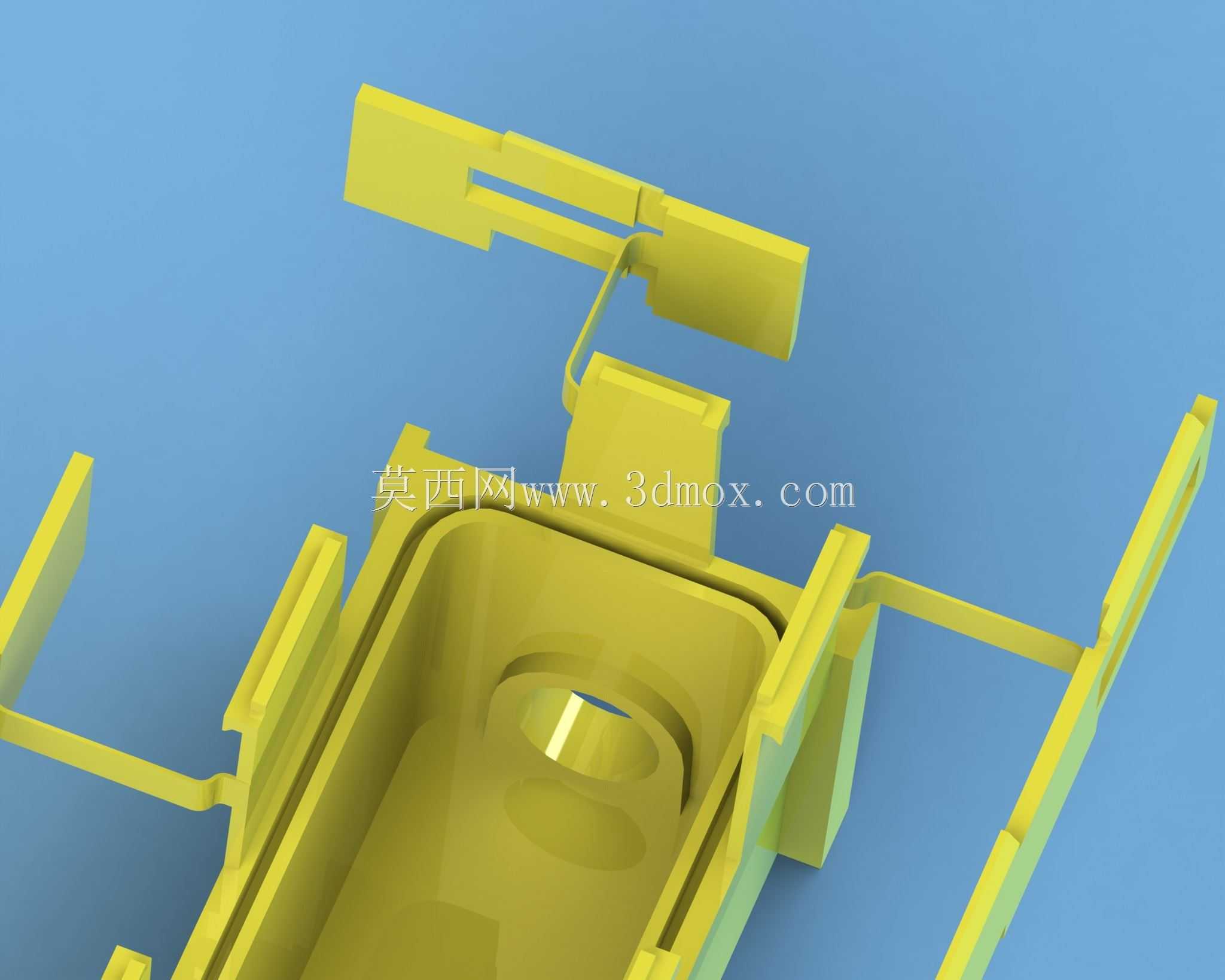

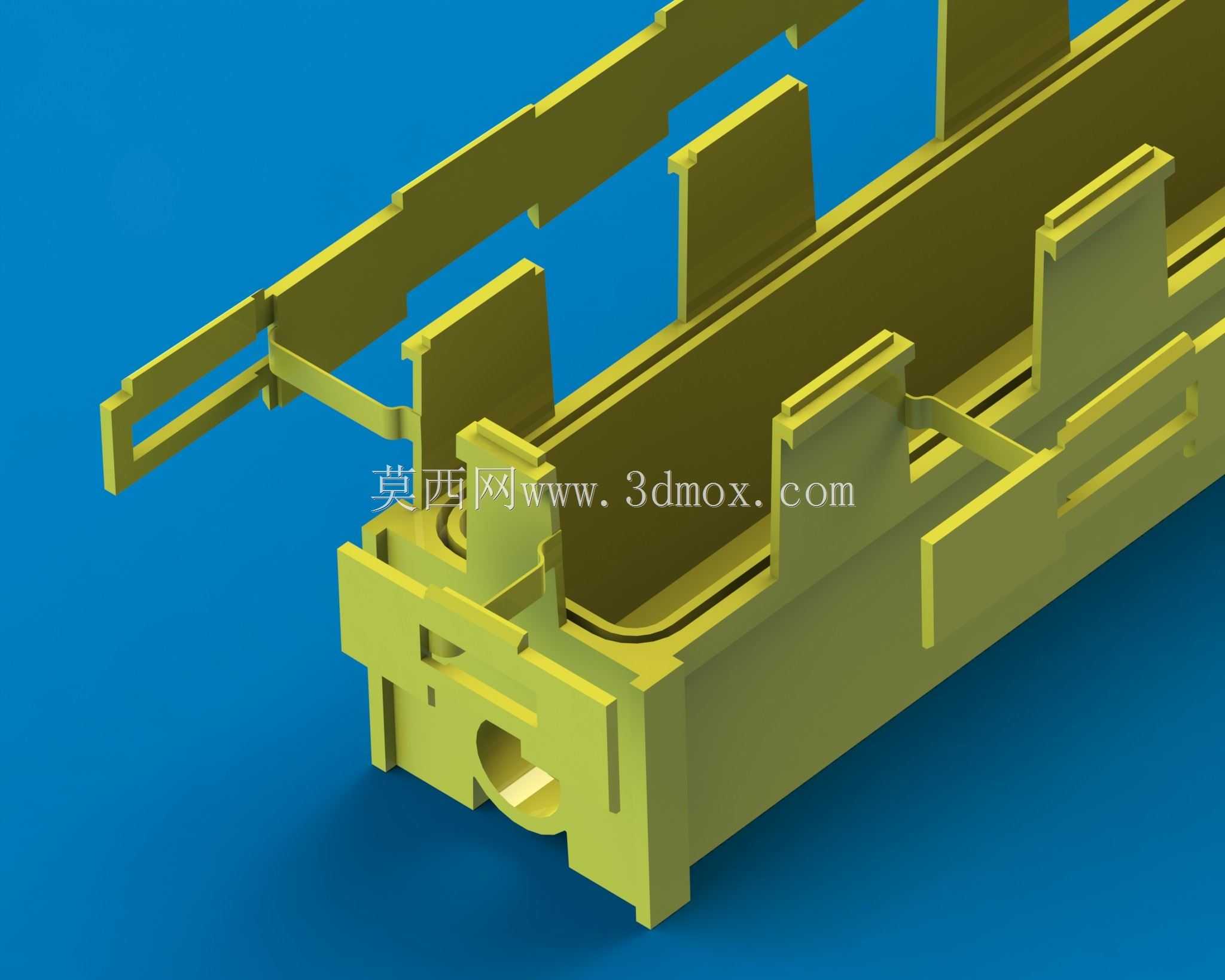

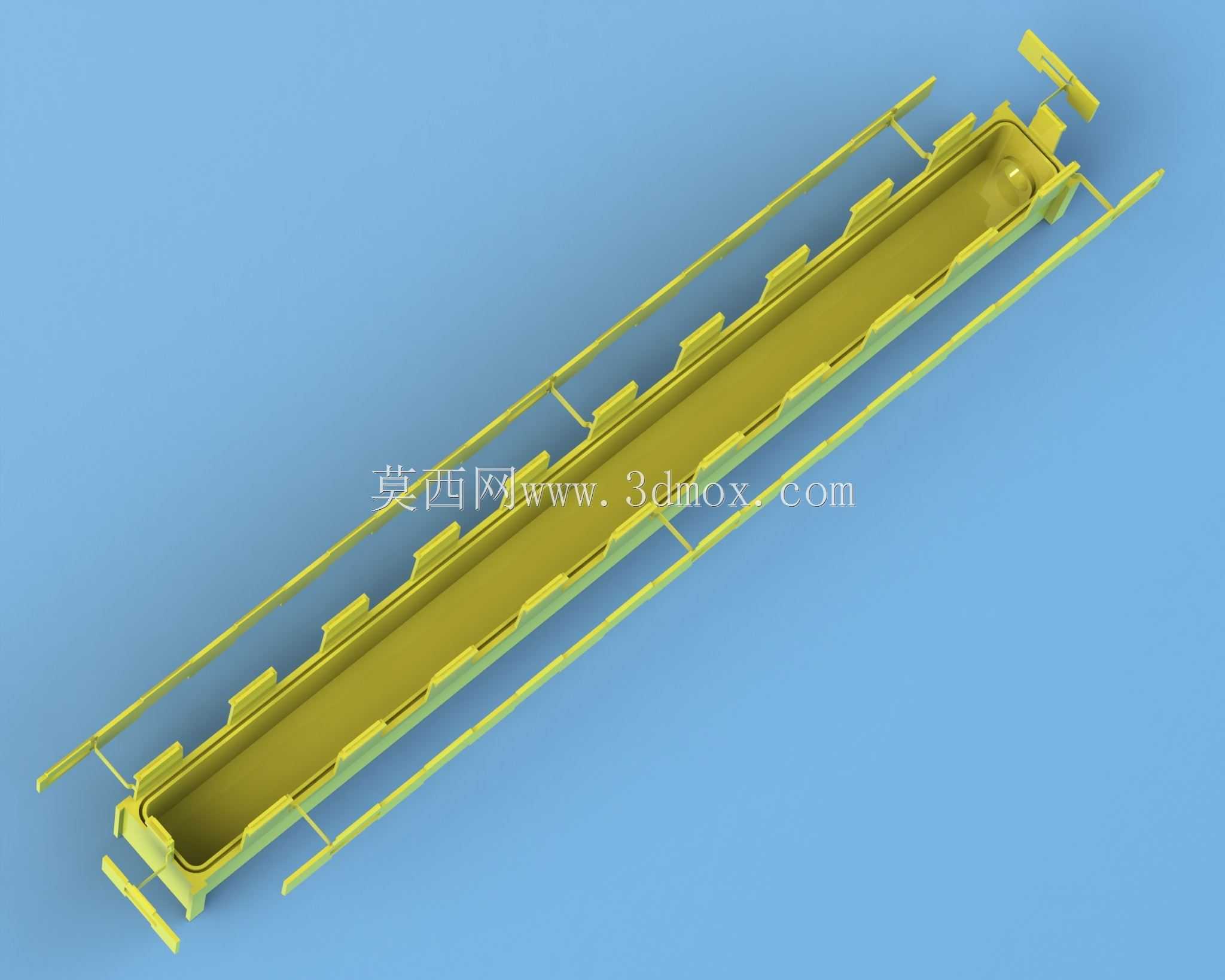

　　内部设计遵循少零件、少动作的思路。基座承担安装定位和端子承载，上盖负责防护、限位和锁紧，金属导电件隐藏在壳体内部，通过固定通道与外部导线形成可靠接触。侧向灰色压块可作为导线锁定或模块释放的操作部位，压块下方设置斜面，按压时推动内部夹紧件产生位移；松开后由结构回弹保持预紧力。这样的机构不需要复杂传动链，零件数量少，累积公差小，适合长期在振动轻微但启停频繁的工业环境中使用。

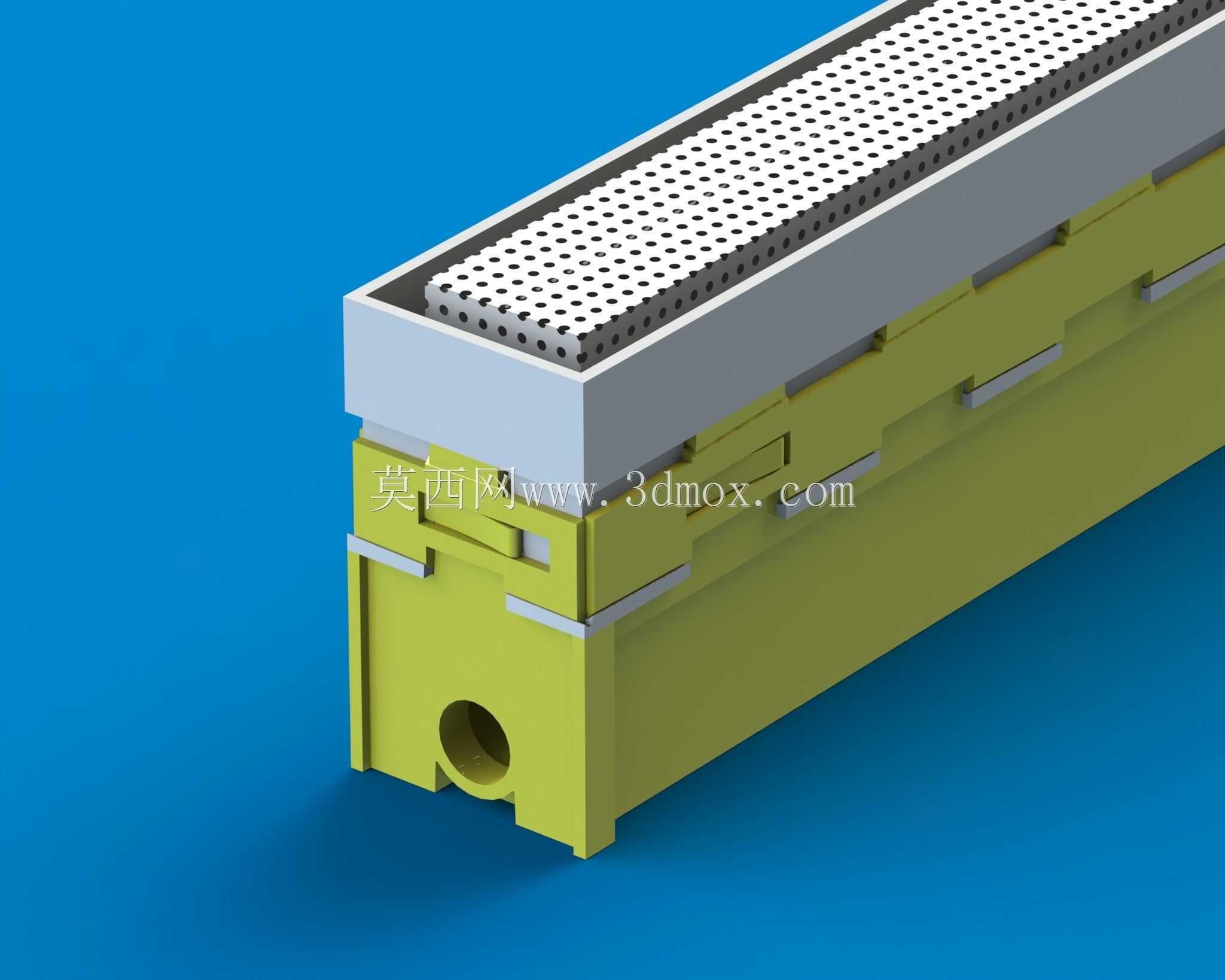

　　安装边界方面，模组底部形状与常见导轨式布置方式相匹配，背部或侧部预留卡挂位置，能够先挂靠再推压锁定。多个模块并排使用时，相邻壳体通过侧面轮廓互相贴合，端面台阶控制拼接间隙，防止模块横向窜动。端部开放区域用于线束进出，导线可从下方或侧方引入，弯曲段应保持平顺，不应在入口处形成锐角。若在深柜中使用，模组前方需保留工具操作距离，保证压块按压、上盖拆装和导线插拔都能顺利完成。

　　从电气连接可靠性看，结构重点不在复杂外观，而在接触路径的稳定。金属件被壳体限位后，不能因插拔力而产生偏移；外壳筋位将不同接线位隔开，降低相邻导线误碰的可能。外罩与基座之间采用搭接形式，合盖后形成连续防护面，灰尘和异物不易直接落到导电区域。对于检修频繁的设备，这种快速连接方式还能把某一回路作为独立模块更换，减少整排端子重新拆线的工作量。

　　在三维建模时，需要特别关注卡扣行程、导向槽间隙和孔阵间距。卡爪根部应具备弹性变形空间，同时避免壁厚突变；上盖推入方向要与导轨长度方向一致，装配过程中不得与导线压块发生干涉。多孔面板与内部端子的位置要一一对应，孔位中心、导线入口和夹紧点应保持在同一条操作轴线上。壳体端部的开口高度既要满足线束通过，也要兼顾防护效果，不能为了追求小型化而牺牲导线弯曲半径。

　　实际选型时，该类连接模组更适合控制信号、低压电源分配以及设备内部可拆卸线束场景。若用于大电流回路，应结合导电件截面积、温升和线径范围另行校核；若安装在强振动设备上，可在导轨端部增加止挡件，防止模块沿长度方向滑移。整体结构体现的是精益设计思路：用清晰的导向、少量的卡扣和可制造的壳体几何，完成接线、固定、防护与维护四项功能，没有多余装饰，却能在密集电气安装环境中提高装配效率并降低维护差错。
