车载轮胎拆装撬棍套筒扳手结构

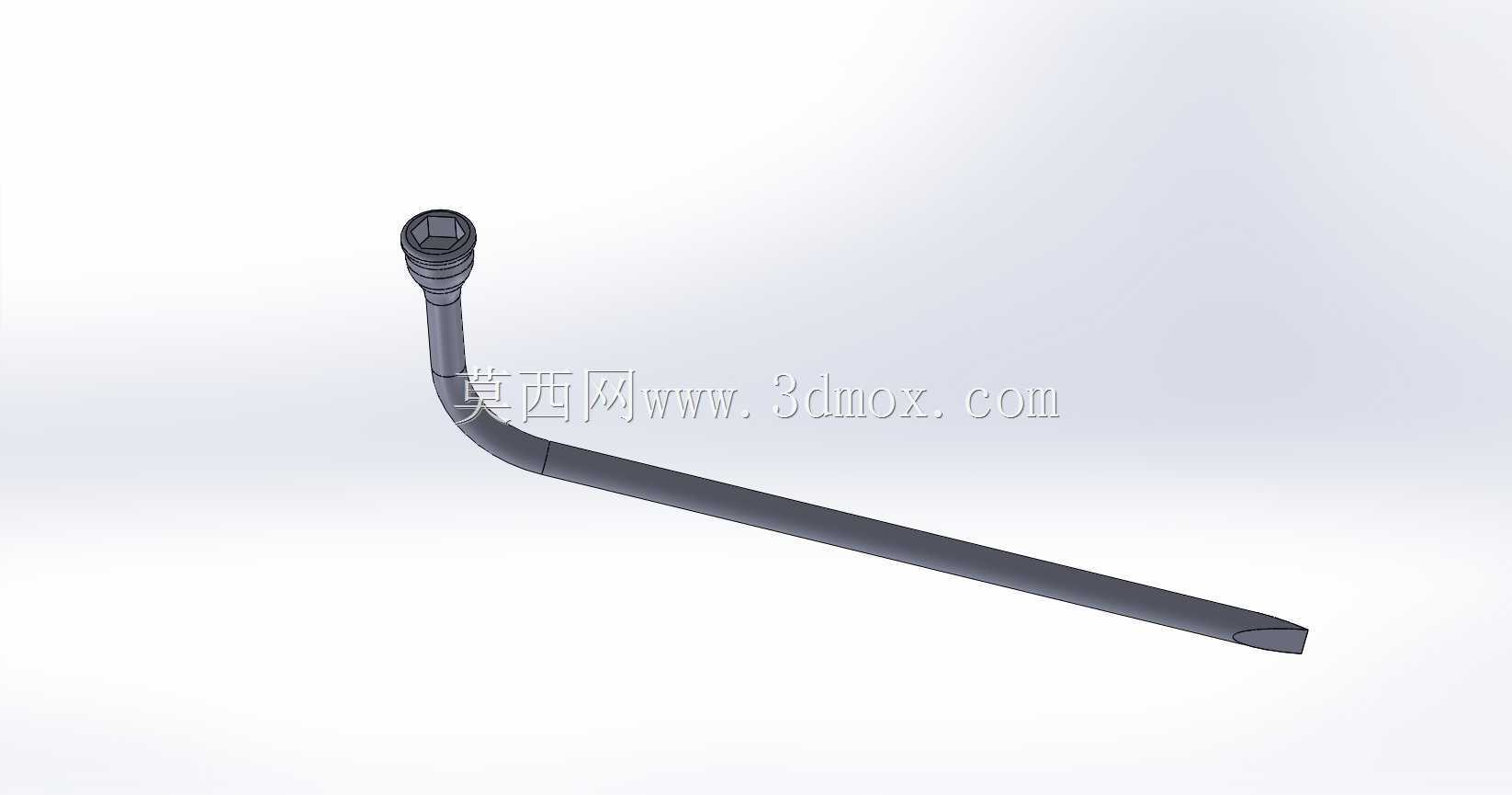

　　该工具属于随车应急维修中常见的复合式轮胎拆装件，整体将套筒扳拧端、弯折传力杆身和扁平撬胎端头整合在一根长杆上，主要用于乘用车、轻型商用车在路边换胎、维修店辅助拆胎以及底盘紧固件松装作业。结构上一端采用带内六角或多角套孔的套筒头，可套住车轮螺母，通过杆身形成较长力臂，使操作者以较小手部力矩获得足够的螺母松退扭矩；另一端压制成扁平楔形，可插入轮胎与轮辋之间，用于撬动胎唇、分离卡滞部位，也可在简易维修场景中辅助撬开装饰盖、垫片或轻度卡位零件。

　　杆身采用折线弯管形态，靠近套筒端设置约九十度的弯折段。这个弯折并非单纯造型处理，而是为了让施力方向避开轮毂、制动盘和轮拱空间：当套筒套入车轮螺母后，直杆段可沿轮胎外侧或下方延伸，操作者站立或蹲姿下压时，手部运动轨迹不会直接碰到轮毂端面；弯折处同时承担扭矩传递中的应力集中，因此在三维结构中需要保持连续过渡，避免尖角、突变截面和焊接薄弱区。长直段向撬头方向逐渐收窄，末端形成斜切扁平刃口，刃口厚度需要兼顾插入能力与抗弯折能力，过薄容易在撬动时卷边或断裂，过厚则难以进入胎唇与轮辋缝隙。

　　从实际使用边界看，这类工具的长度通常围绕车轮螺母所需松动力矩设计。杆越长，人力放大效果越明显，但过长会导致收纳困难，并在受限轮拱空间内发生干涉；过短则无法提供足够扭矩，尤其在轮胎螺母经气动工具预紧或长期锈蚀后，操作者容易出现打滑、手部回弹等风险。建模时应重点还原套筒头外径、套孔深度、弯段高度、直杆长度、撬头楔角以及杆身截面变化。套筒头外圆通常比杆身明显加粗，内部孔位需与标准螺母外接圆尺寸匹配；头部端面可设置倒角，以便在视线不佳的换胎环境中快速导向螺母。

　　功能设计上，该件兼顾“拧”和“撬”两类动作，因此受力状态并不单一。扳拧螺母时，杆身主要承受扭转弯矩，套筒头部承受螺母反作用扭矩；撬动胎唇时，扁平端头受到侧向弯曲和局部挤压，接触区域往往在刃口根部和楔面上方。若采用实体建模，应在弯管内侧、套筒与杆身交接处、撬头根部保留合理圆角，这些位置在真实冲压、锻造或弯管工艺中也是提高疲劳强度的关键。杆身表面可按实际产品表现为深色涂层或发黑处理，既减少锈蚀，也能在随车工具箱中降低反光和磕碰掉漆后的明显程度。

　　安装与收纳方面，该工具不需要固定到某一设备接口上，通常与千斤顶、摇杆、拖车钩等随车附件共同放置于后备厢备胎舱或工具包内。因此外形轮廓需要避免突出尖边，弯折段高度要控制在备胎槽、泡沫工具盒或帆布包可容纳的范围内。长杆方向可沿车身纵向或横向布置，套筒头直径决定工具盒局部开孔宽度，撬头扁平端则需要考虑护套或限位槽，防止车辆行驶中晃动产生异响。若用于维修车间配套，还可与扭力扳手、风炮、胎唇分离机配合使用：初期松退大扭矩螺母时使用该长杆扳手，轮胎脱离轮辋时再利用撬头辅助定位。

　　三维建模过程中，适合先以杆身中心路径建立扫略特征，确定弯折半径和直段走向，再在两端分别构建套筒头与楔形撬头。套筒内孔不宜只做外观圆孔，应按真实扳拧结构表达多边形孔壁、端部倒角和头部加厚区域；撬头则需要通过逐渐压扁的截面表现由圆杆到楔片的过渡。装配校核时，可将工具放入简化车轮、制动盘和轮拱环境中，模拟套筒套入螺母后的旋转角度，检查杆身在下压过程中是否与轮胎侧壁、轮毂辐条或地面发生干涉。对于结构设计人员而言，该模型的价值不在于复杂曲面，而在于通过简洁杆件体现力臂、扭矩、撬动力、收纳边界和人体操作姿态之间的工程平衡。
