单级圆柱齿轮传动减速装置结构设计

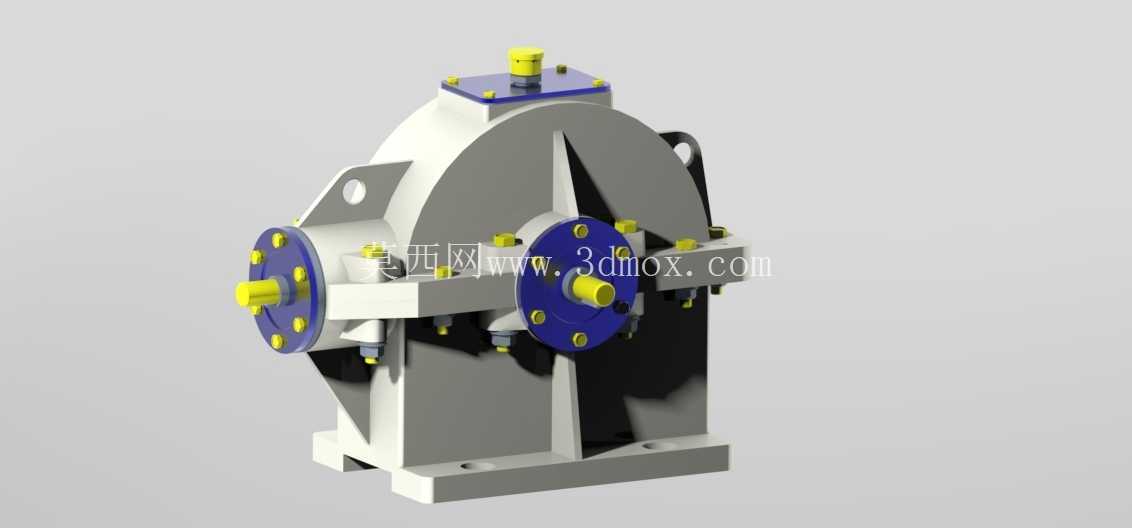

　　在常规工业传动场景里，这类单级圆柱齿轮减速结构常被布置在原动机与工作机之间，用来匹配两者的转速差、放大输出扭矩，适配输送线辊筒驱动、小型搅拌设备动力输入、轻工包装设备传动单元这类对传动比要求不高、安装空间紧凑的工况。从结构布局来看，该装置采用剖分式箱体设计，上下箱沿通过螺栓组完成锁紧，既保证了箱体结合面的密封性能，也方便后期对内部齿轮副、轴承组件进行检修调整，不需要整体拆解设备与上下游的连接结构。输入轴与输出轴采用平行轴布置方式，轴端的法兰连接结构可以直接适配不同规格的联轴器、带轮或者链轮，不需要额外加装过渡连接座，能有效压缩动力单元的整体轴向安装尺寸。箱体侧面的安装底座预留了长条形安装孔，可在一定范围内调整安装位置，

　　抵消现场安装时的基础定位误差，底座的支撑筋板从轴承座位置一直延伸到底座安装面，能将齿轮啮合产生的径向载荷直接传递到安装基础，减少箱体受力变形对齿轮啮合精度的影响。设计过程中，齿轮副采用渐开线圆柱直齿结构，加工工艺成熟，装配时不需要调整轴向错位量，对安装精度的容错率更高，适合中低速、载荷平稳的传动场景；轴承选用深沟球轴承搭配轴承端盖的密封结构，端盖上的密封槽可适配毡圈油封或者骨架油封，能阻挡车间内的粉尘、切削液进入轴承腔，同时避免润滑脂泄漏，延长维护周期。顶部的透气塞结构可以平衡箱体内外的气压差，避免设备长时间运行后箱体内温度升高、气压增大导致的密封件渗漏问题，注油孔设置在箱体顶部位置，日常补加润滑油时不需要拆解周边防护结构，

　　放油螺塞布置在箱体底部最低处，换油时可以完全排空箱体内的旧油与沉积杂质。轴伸端的黄色防护套结构在设备运输、存储过程中可以保护轴颈与键槽不受磕碰，避免安装时出现配合面划伤、键槽变形的问题。从安装边界来看，该减速装置的输入、输出轴中心高经过标准化设计，可直接替换同规格的老旧减速设备，不需要重新加工设备安装基础，箱体的外形轮廓没有突出的不规则结构，在设备机架内布置时不会和周边的管线、防护板产生干涉。齿轮啮合侧隙在设计时预留了合理的磨损补偿量，长期运行后齿面出现正常磨损时，仍能保证传动平稳性，不会出现明显的冲击异响。箱体的铸造圆角、拔模斜度都按照常规砂型铸造工艺要求设计，不需要特殊的铸造工装就能完成毛坯生产，有效控制加工制造成本。

　　轴承座孔采用一次装夹镗削加工，保证前后轴承孔的同轴度，避免轴系运行时出现附加弯矩，延长轴承与齿轮的使用寿命。连接螺栓的布置位置预留了足够的扳手操作空间，现场拆装时不需要使用特殊的加长套筒或者专用工具，日常维护的操作门槛较低。
