船用立式往复动力机组结构

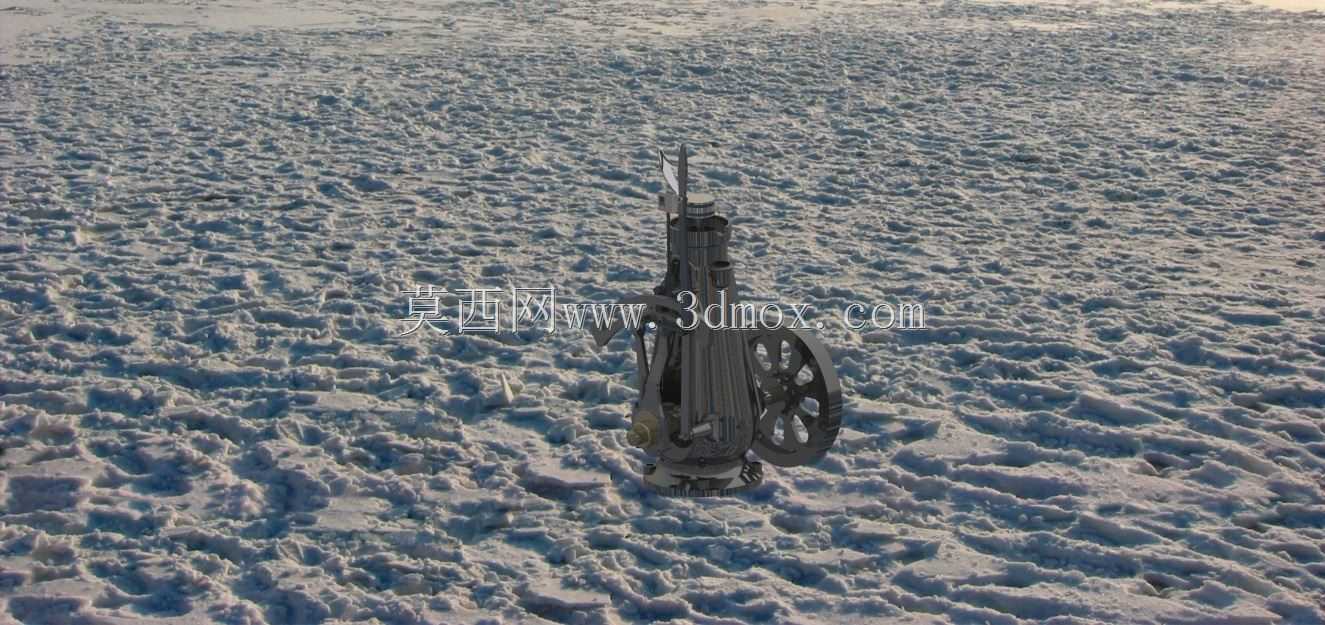

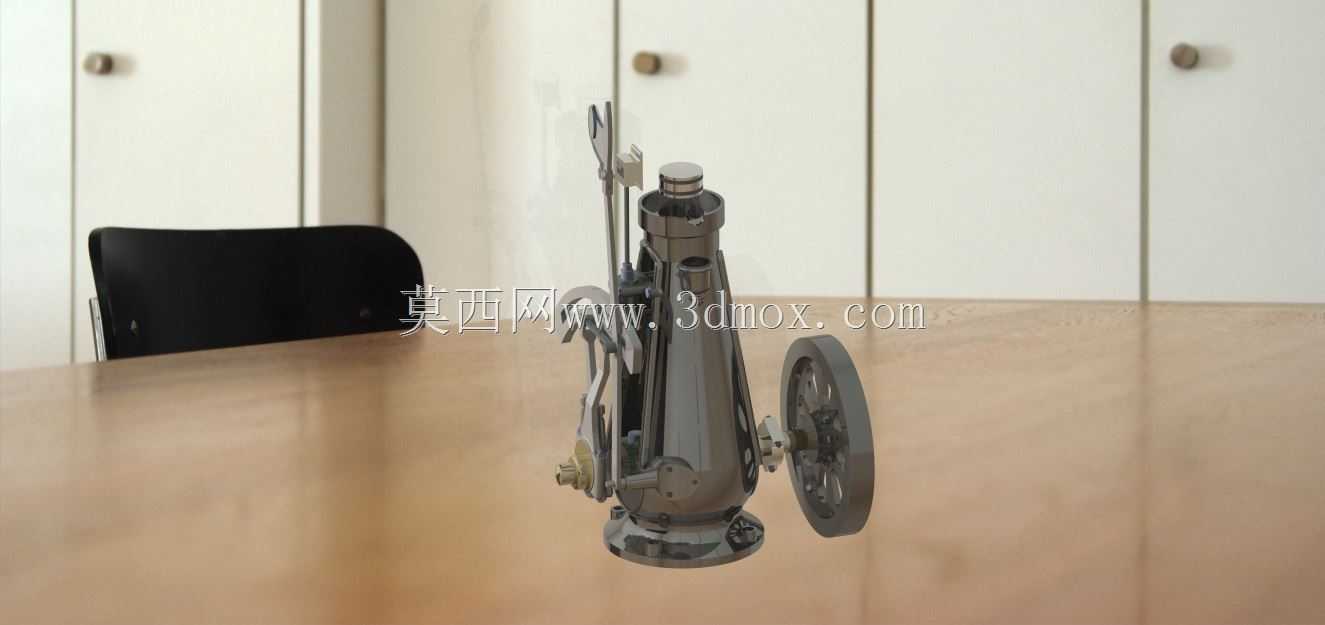

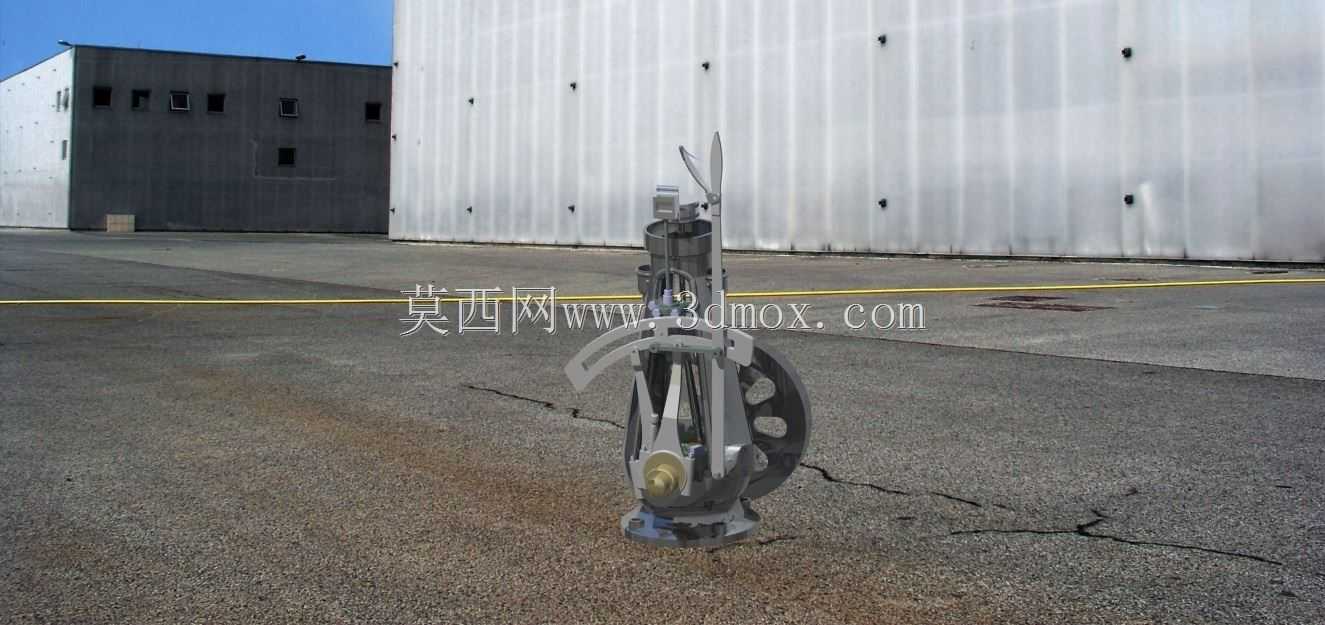

　　该三维结构围绕船舶小型动力装置展开，主体采用立式布置，将气缸、机身、曲柄连杆、飞轮、操纵杆件及附属连接部位整合在同一总成中。整机重心沿竖直方向收拢，底部设置较宽的安装基面，适合在舱室空间狭窄、设备排布密集的船舶环境中固定。与卧式动力机组相比，这种结构占用甲板或机座平面面积较小，周围可留出管路、燃油供给、润滑检查和维护操作通道；对于教学演示、小型船用辅机方案验证以及往复式动力机构运动分析，也具有较直观的展示价值。

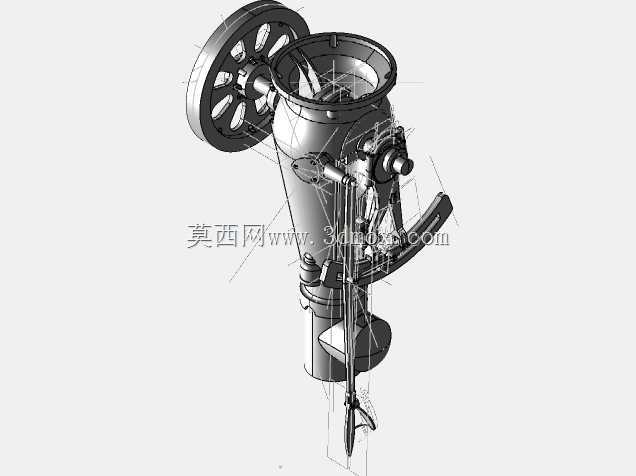

　　从实际用途看，模型重点表达的是热能或压力输入后，活塞直线运动向旋转运动转换的完整路径。上部气缸段承担导向与密封边界，活塞在缸体内作往复运动；中部连杆将活塞销处的交变载荷传递至曲轴；下部曲轴输出端与侧向飞轮相连，飞轮通过较大的转动惯量抑制曲柄连杆机构在死点附近的速度波动，使输出轴转动更连续。飞轮外侧保留轮辐式轮廓，既减轻非必要质量，又便于观察其与曲轴、支架之间的装配关系。结构设计中，机身并非单纯追求外观封闭，而是通过锥形和柱形过渡承担支撑、对中和载荷传递功能。上部较窄，用于容纳气缸并保持活塞运动轴线；下部逐渐放宽，形成稳定支撑并容纳曲轴回转空间。这样的轮廓能够在高度受限与底座安装尺寸之间取得平衡：气缸需要足够行程来保证往复运动，曲轴和飞轮则需要径向回转空间，机身外轮廓随内部运动包络逐步扩展，可减少无效材料堆积。

　　安装边界方面，底部法兰式基座是整机定位的关键。基座上的孔位决定了机座螺栓分布，也限定了与船体支撑结构或试验台架的连接方式。工程布置时，不能只按模型外形最大轮廓预留空间，还应考虑飞轮旋转包络、侧面操纵杆摆动范围、曲轴输出端连接联轴器或传动带的位置，以及气缸上部检修拆卸所需的竖直空间。飞轮侧与邻近舱壁、管路之间应保留安全间隙，避免运行振动后发生擦碰；操纵杆件所在侧则应保证人员能够接近，便于启动、调速或停机动作。

　　功能特性上，侧向手轮和连杆机构体现了人工操纵与机械传动的结合。手轮旋转或扳动杆件后，运动通过小连杆、摇臂和铰接点传递到内部控制部位，各铰接点的轴线平行度和行程匹配直接影响操纵可靠性。三维建模时，这些小件不能仅按静态位置摆放，应按运动关系检查干涉：连杆在极限位置不得与机身凸台相碰，销轴端部要留出装配余量，操纵件的回转中心应与支架孔位同轴。对于曲柄连杆系统，更需要关注活塞、连杆、曲轴在整周转动中的动态包络，尤其是连杆大端随曲轴旋转时与机体内壁、轴承座和加强肋之间的间隙。

　　结构细节上，气缸顶部设置端盖和紧固元件，用于形成上部装配边界；机身侧面有观察、连接或附件安装的凸台，可作为后续布置气门、喷油、点火或管路接口的参考。曲轴支承部位承担径向和轴向载荷，轴承座附近的壁厚与加强过渡应连续，避免应力集中在尖角处。底部支承面需要具备较好的平面度，因为船舶设备会受到船体振动、倾斜和摇摆影响，若基座贴合不良，螺栓预紧后容易使机身产生附加变形，进而影响曲轴与气缸轴线的相对位置。

　　从设计思路看，该模型把外露机构作为表达重点，没有采用大量外罩遮盖运动部件，这有利于理解往复动力装置的工作逻辑。气缸轴线、曲轴轴线和飞轮端面构成主要基准；活塞运动方向必须与气缸孔同轴，连杆两端孔中心距决定活塞行程与曲轴偏心量的匹配，飞轮端面则应相对曲轴轴线保持垂直。装配建模时，可先固定机身和底座，再装入曲轴、轴承、连杆、活塞及气缸，最后安装飞轮和操纵杆件。这样能够按照真实装配顺序校核各零件的装入方向，也便于在运动分析中发现约束过度或约束不足的问题。

　　在船舶应用场景中，这类动力结构还需考虑湿热、盐雾和机舱通风条件对外部零件的影响。虽然三维模型不直接表达材料表面处理，但结构上应让检修面、紧固件和操纵件处于可触及位置，管路走线不应跨越多层运动部件。整机外形呈上窄下宽状态，有利于稳定支承；侧面飞轮虽然增加了横向尺寸，但它同时提供能量储存和转速平稳作用，是动力输出连续性的重要组成。设计人员在复用该结构时，可围绕底座孔距、整机高度、飞轮外径、气缸中心高度和输出轴高度建立安装边界，再依据舱室空间确定连接方式与维护通道。
