V型六缸内燃发动机总成结构

　　这套V6动力总成三维结构围绕乘用车、轻型卡车以及SUV常用的V型六缸内燃机展开，六个气缸按V形夹角分两列布置，在整机长度、振动控制与输出能力之间取得平衡。相比直列六缸，V6布局横向占用更宽但轴向长度明显缩短，便于横置或纵置平台在机舱内布置；相比四缸机型，六缸做功间隔更密，曲轴每转一圈有多次做功叠加，怠速运转平顺性和中高转速储备更具优势，因此在兼顾承载、牵引与高速巡航的车型中应用广泛。

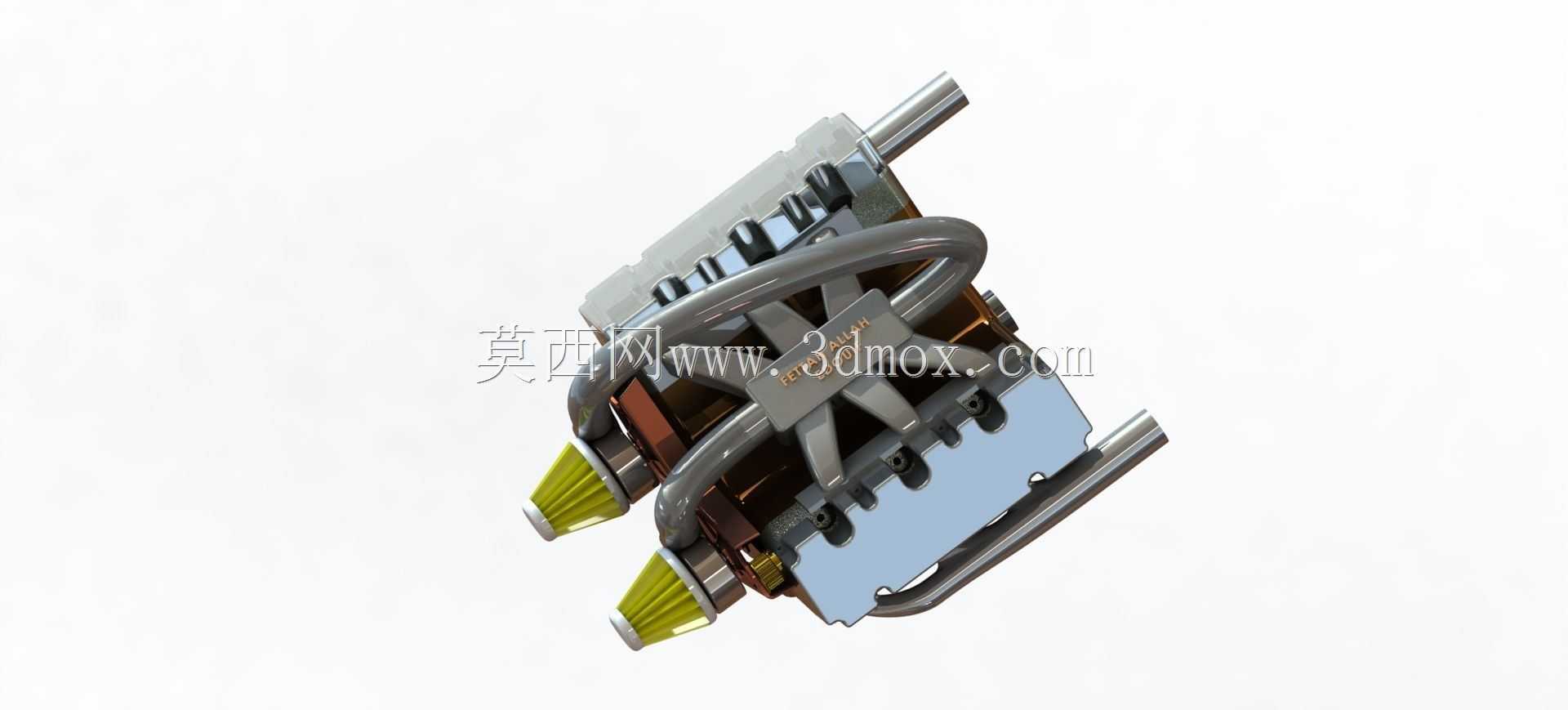

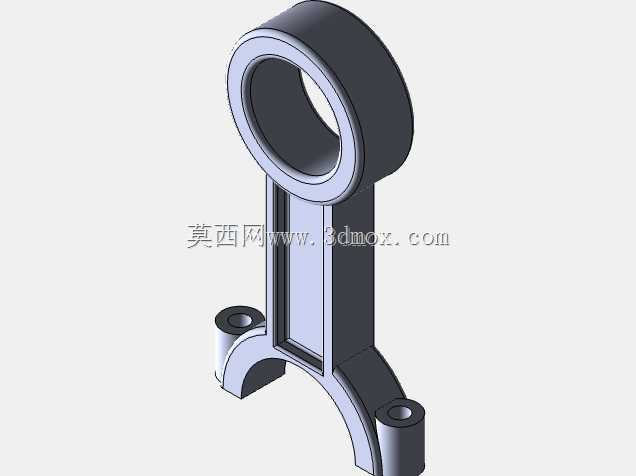

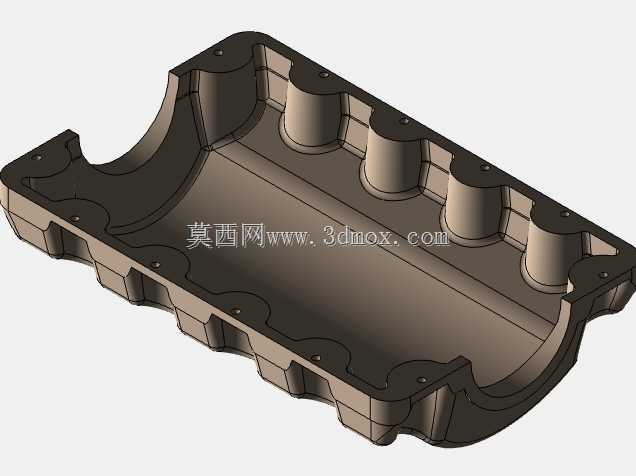

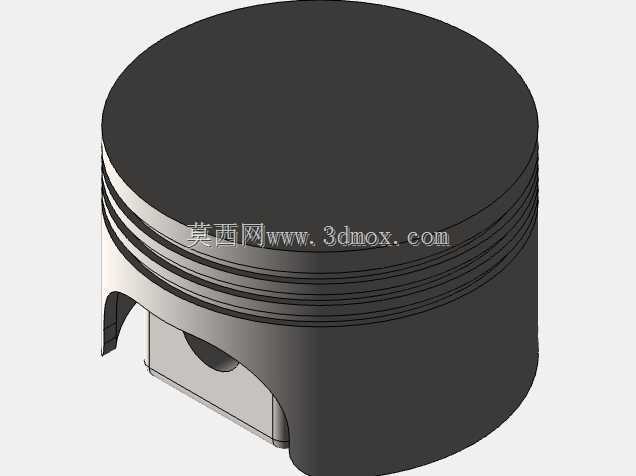

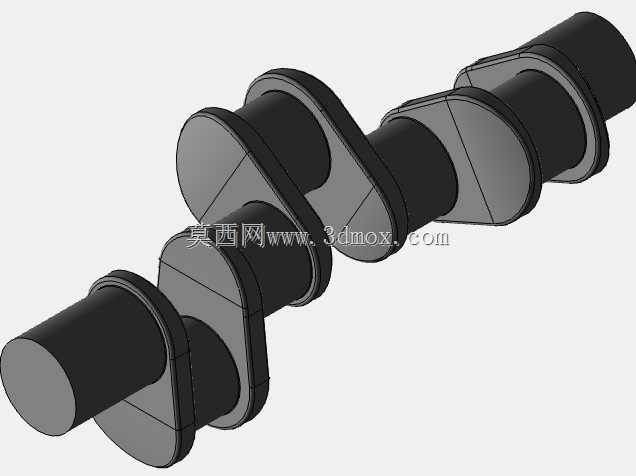

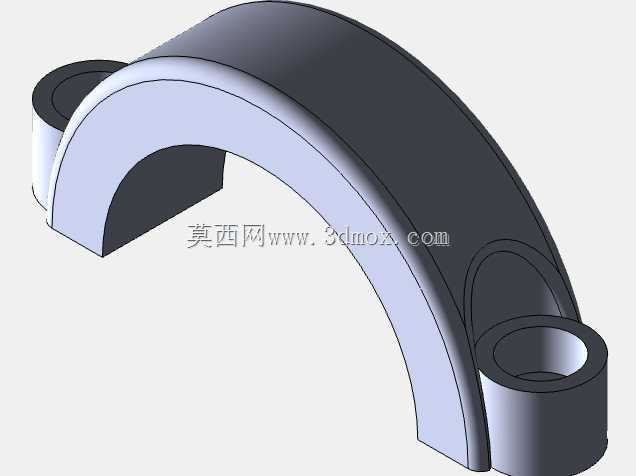

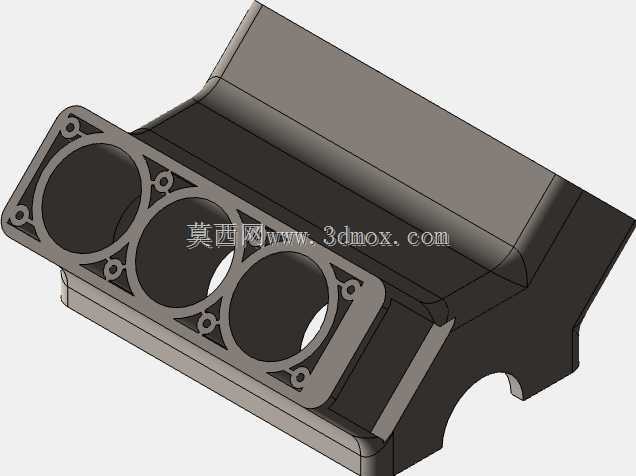

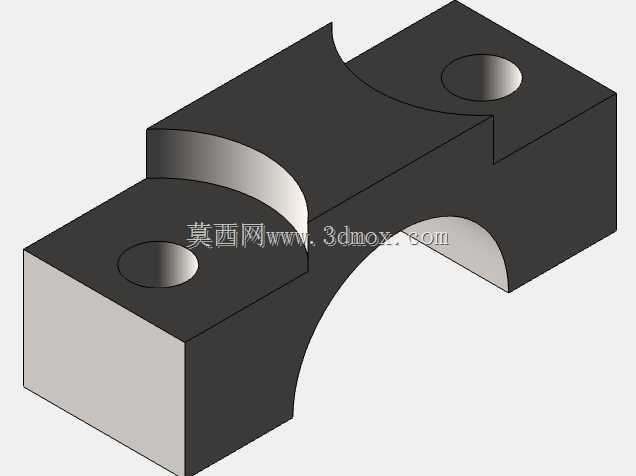

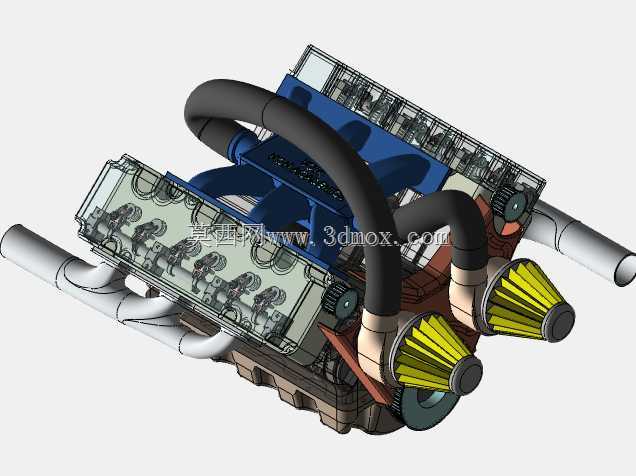

　　从结构拆解角度看，模型重点呈现了缸体、缸盖、进排气路径、曲轴连杆机构以及外部管路附件的相对关系。两列气缸以夹角对称分布，活塞通过连杆汇入同一根曲轴，曲轴主轴颈与连杆轴颈的相位关系决定点火顺序和平衡特性。V型布置使连杆在曲轴上可采用错拐设计，有利于缩短机体长度，但也对缸体刚度、曲轴扭转振动和两列排气干涉提出更高要求。建模时需要重点控制缸心距、缸径行程、连杆摆动空间以及曲轴平衡块旋转包络，任何运动件与缸壁、缸盖下缘或机油盘之间的间隙都不能只凭外观判断，必须按极限转角逐位检查。

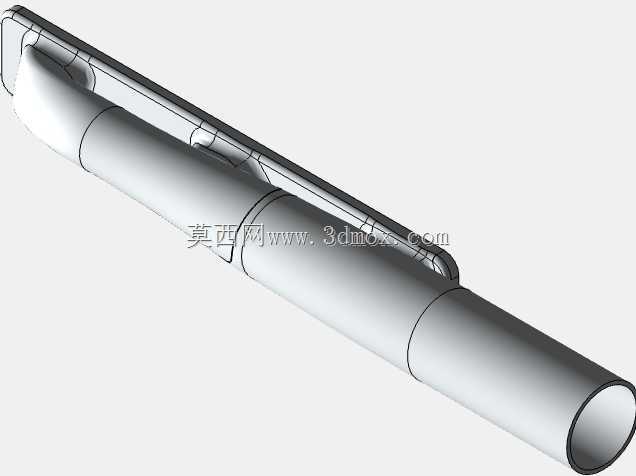

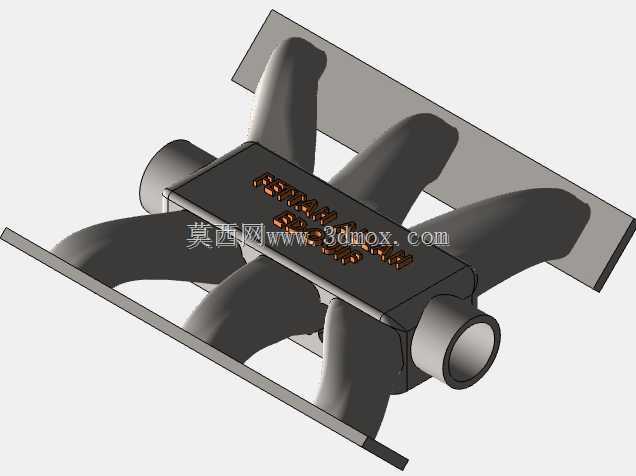

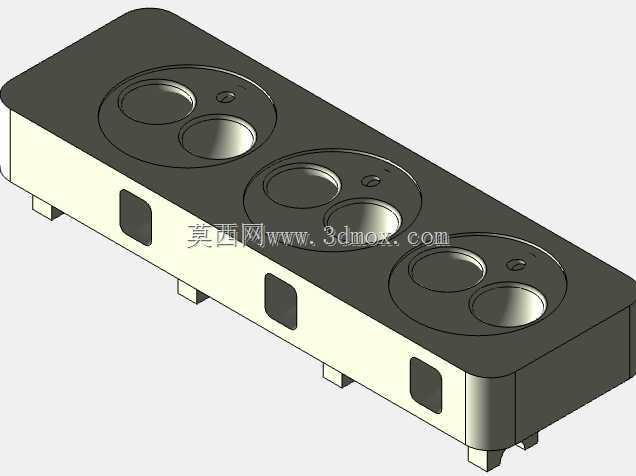

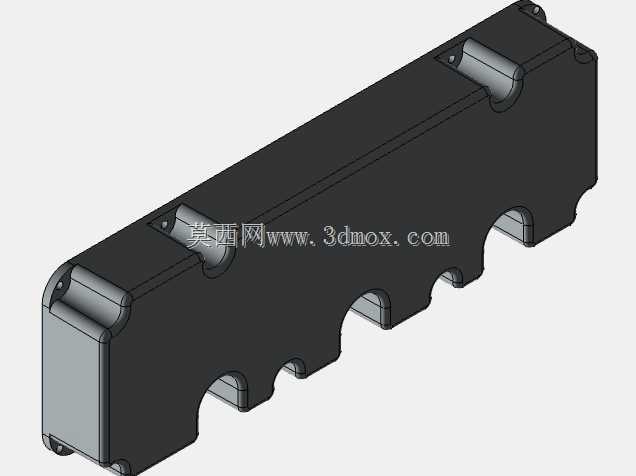

　　缸盖部分承担进气组织、排气导出、气门驱动和冷却换热等多重功能。两列缸盖各自形成独立的进排气侧布置，气道走向、气门夹角和燃烧室形状直接影响充气效率与燃烧稳定性。模型中可见外部管路沿V型谷区和机体侧面走线，这类区域在实机上往往布置进气歧管、燃油轨、冷却水管、线束或制动真空取气接口。设计时不能只追求管路贴合外观，还要保证拆装顺序：火花塞、喷油器、气门室盖、进气管和传感器接插件应预留工具操作空间，维修状态下不能出现必须先吊装整机才能更换常规易损件的情况。

　　冷却与润滑回路在V6机型上比直列机型更强调左右列一致性。冷却液从缸体下部进入后需同时覆盖两列气缸上部和缸盖热负荷区，若水道截面或流向分配不合理，某一列排气侧可能出现局部高温；润滑油道则要保证曲轴主轴承、连杆大头、凸轮轴及液压挺柱在冷启动和高转速工况下均能快速建立压力。三维布管时应避免气道、水道、油道与紧固螺栓发生空间冲突，尤其在V型谷内部，管路弯曲半径、法兰朝向和螺栓扳手空间需要同步校核。

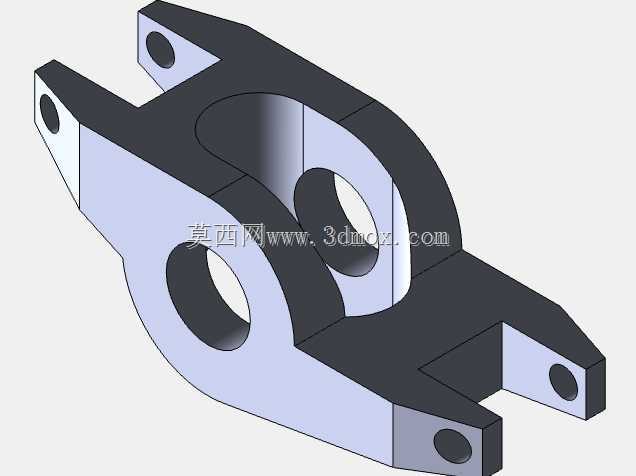

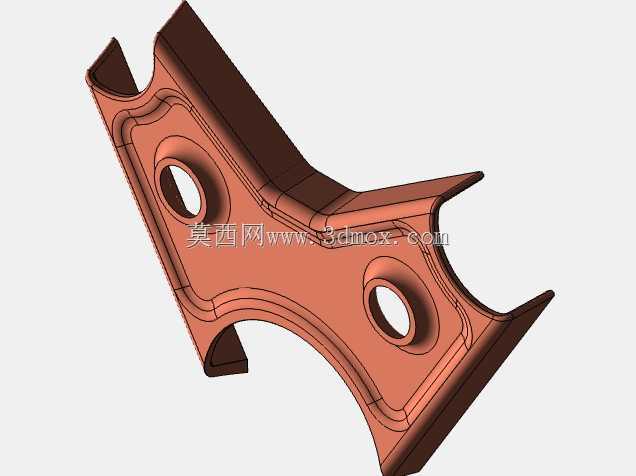

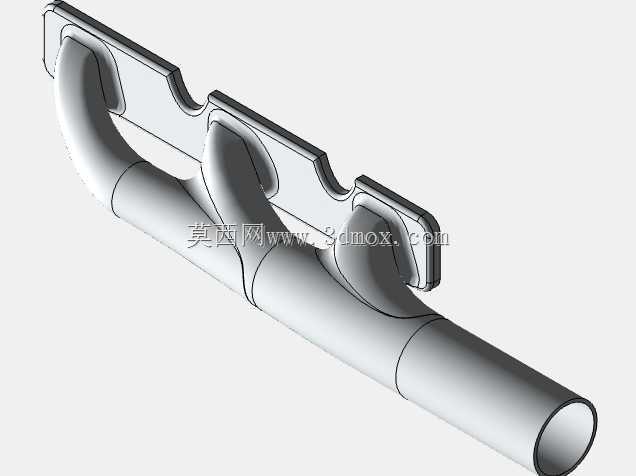

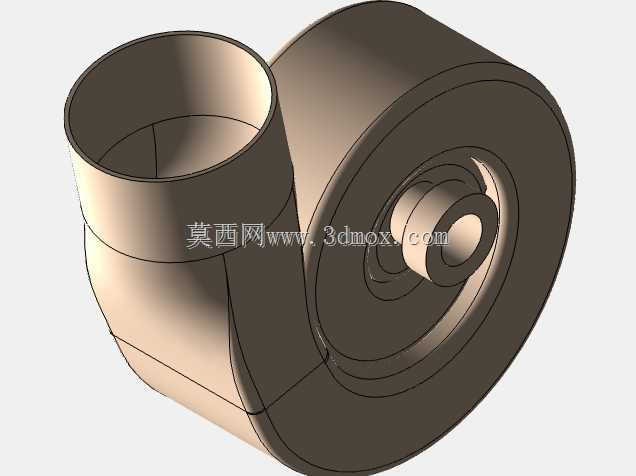

　　安装边界方面，这类发动机通常通过悬置支架与副车架或车身纵梁连接，支架位置应靠近机体刚性较高的区域，避免把载荷传递给薄壁油底壳或塑料进气歧管。整机外形需要关注三类包络：一是曲轴、皮带轮、飞轮等旋转件的动态包络；二是热态排气歧管、涡轮或催化器与周边线束、隔热罩之间的热间隙；三是维修拆装时发动机沿吊装方向移出的路径。若用于四驱车型，还需在机体一侧或前端预留分动箱、传动轴与转向系统的避让空间。

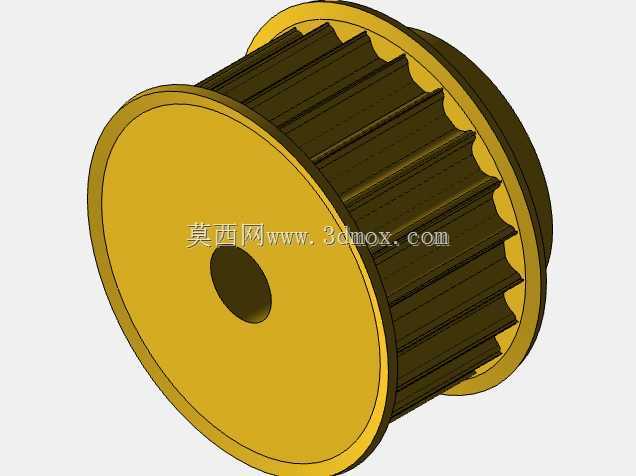

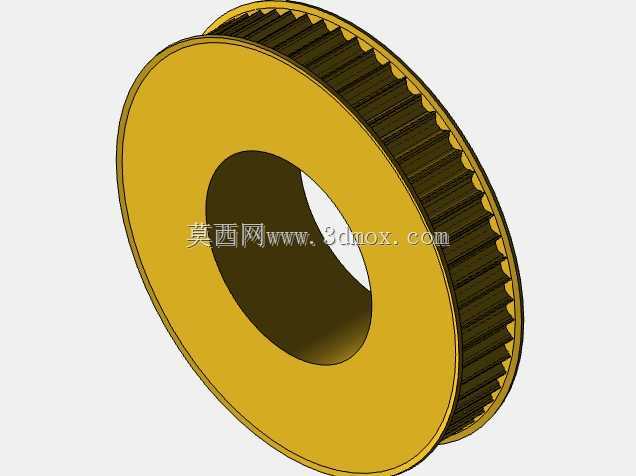

　　从建模流程看，先确立曲轴中心线、气缸中心线和V型夹角基准，再向上构建缸体、缸盖和气门室罩，向下补充油底壳、飞轮壳及悬置点，能够减少后期装配错位。外部附件不宜简单堆叠，应按实际驱动关系确定发电机、空调压缩机、水泵和张紧轮的皮带包角；管路则需结合接头方向、固定卡箍和振动隔离进行布置。该结构对理解多缸内燃机的缸体布局、运动机构协调、机舱边界约束以及动力总成选型具有较强参考价值。
