径向发动机连杆组件结构设计

　　这套径向发动机连杆组件的三维结构，围绕星形排布气缸的动力传递需求展开，连杆作为活塞往复运动与曲轴旋转运动之间的核心传力构件，在径向发动机多缸环形布置的架构里承担着交变载荷传递的关键作用。径向发动机常见于早期航空动力、小型特种动力装备以及教学演示样机中，多个气缸围绕曲轴中心呈圆周均匀分布，每一根连杆都要将对应气缸内活塞承受的燃气爆发压力，精准传递到曲轴的曲柄销部位，再把曲轴的旋转运动反向转化为活塞的压缩、进气、排气往复行程，整套传动链的配合精度直接决定发动机的运转平顺性与服役寿命。

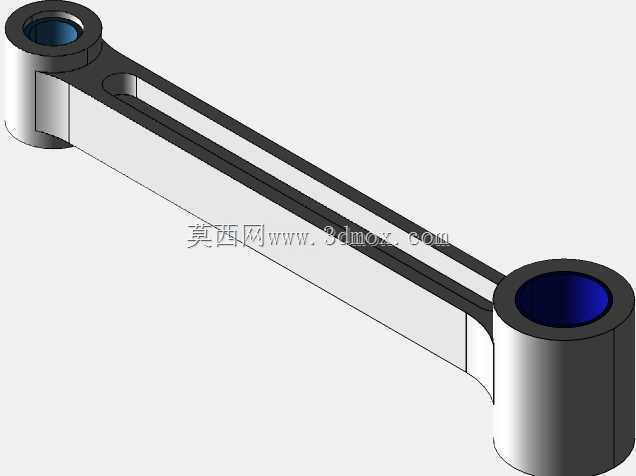

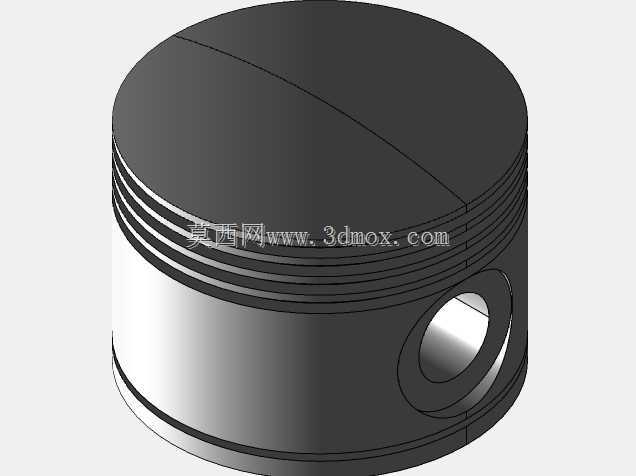

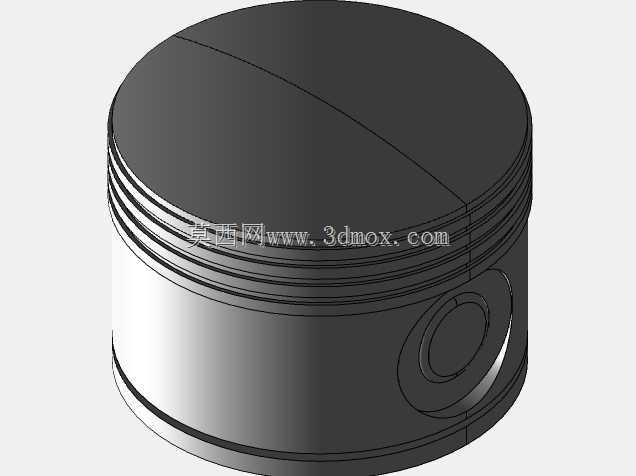

　　从结构外形来看，该连杆采用长杆身两端带孔的经典布局，大端孔用于套装曲轴曲柄销，小端孔用于通过活塞销与活塞铰接，杆身采用工字形截面构型，这种截面形式在同等截面积、同等重量的前提下，能获得远高于矩形实心截面的抗弯截面模量，既可以在活塞爆发做功的瞬间承受巨大的轴向压缩冲击力，也能在进气冲程活塞被曲轴拖拽下行时承受轴向拉伸载荷，同时还能应对连杆高速摆动过程中产生的横向惯性弯矩。工字形杆身的两侧腹板沿杆长方向平滑过渡，靠近两端头部的位置逐步加厚加宽，避免截面突变带来的应力集中，从三维模型的轮廓可以看出，杆身与大小端头部的衔接处做了大圆弧过渡，没有尖锐的转角棱边，这在实际锻造成型或者机加工工序中，能有效降低热处理淬火环节的开裂风险，也能减少发动机长期高频交变载荷下疲劳裂纹萌生的概率。

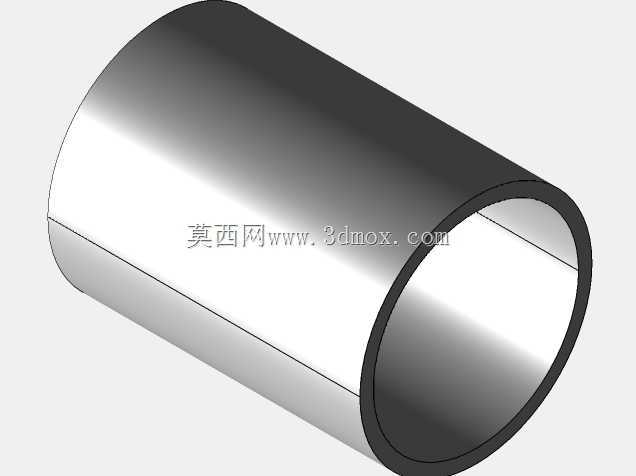

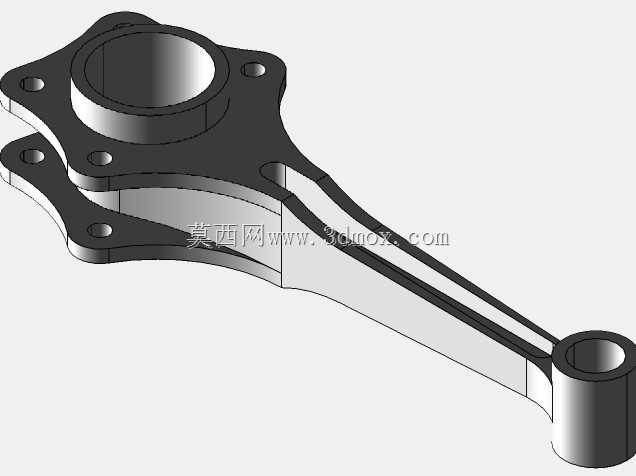

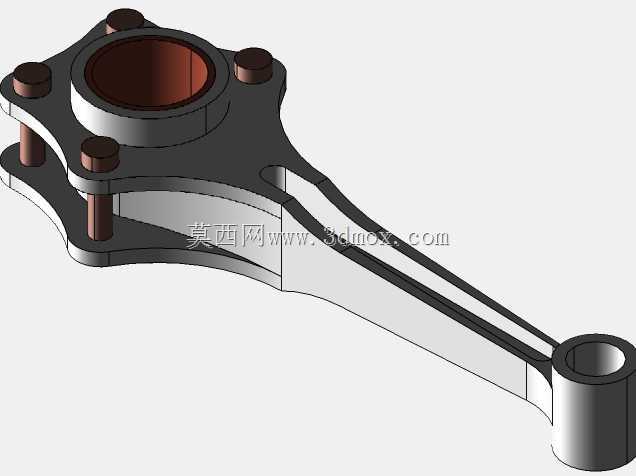

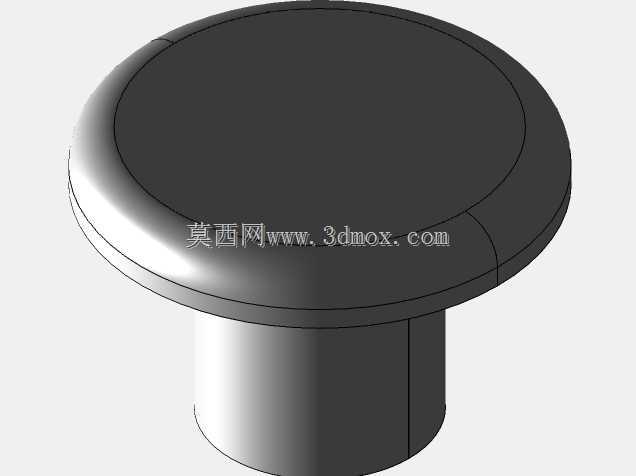

　　尺寸与安装边界方面，连杆大端的内孔直径需要和曲轴曲柄销的外径保持严格的配合公差，通常量产发动机会采用分级选配的间隙配合，保证轴瓦安装后既能形成稳定的润滑油膜，又不会因间隙过大产生运转敲击；小端孔内一般压装铜质衬套，衬套内孔与活塞销配合，衬套外壁和连杆小端孔采用过盈压装，防止工作过程中衬套随活塞销转动松脱。连杆的中心距，也就是大端孔中心到小端孔中心的直线距离，是决定发动机冲程参数的核心尺寸，直接和曲轴的曲柄回转半径匹配，在径向发动机的总装布局里，所有连杆的大端通常有两种排布形式：一种是 master rod 主连杆结构，一根主连杆的大端直接套在曲柄销上，其余多个气缸的副连杆通过铰接销钉固定在主连杆大端的凸耳上；另一种是并列连杆结构，所有连杆大端沿曲柄销轴向并排布置，这套模型呈现的单根连杆结构既可以作为并列排布方案里的通用连杆，也可以作为主连杆方案中副连杆的设计参考，两端孔的同轴度、杆身轴线的直线度都有严格的形位公差要求，加工完成后通常还要进行重量称重分组，保证同一台发动机上各根连杆的重量差控制在很小的范围内，避免曲轴高速旋转时产生不平衡离心力引发整机振动。

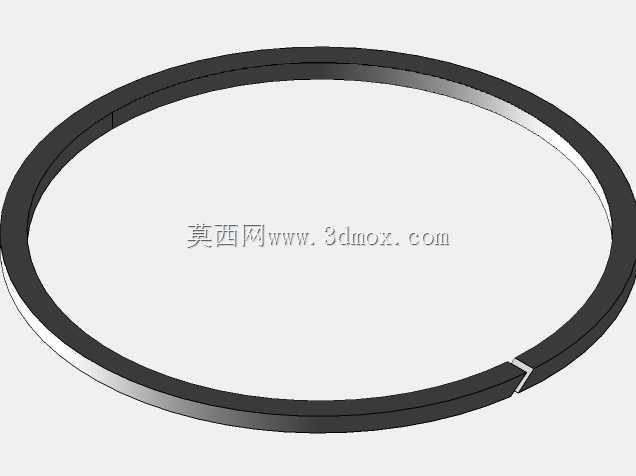

　　实际工程应用里，这类连杆的选材通常采用中碳合金钢模锻成型，毛坯锻造后经过正火处理细化晶粒，粗加工后进行调质热处理获得足够的芯部韧性，大端内孔和小端衬套部位再经过表面淬火提升耐磨性能，精加工阶段要对两端孔进行珩磨，保证孔壁的表面粗糙度达到润滑要求，杆身表面还要进行喷丸强化，在表层引入残余压应力，大幅提升零件的抗疲劳强度。设计过程中还要校核连杆的屈曲稳定性，发动机最大爆发压力工况下，杆身承受的轴向压力不能超出压杆失稳的临界载荷，同时要做运动干涉仿真，模拟曲轴旋转全过程中连杆摆动的极限位置，确认连杆杆身不会和气缸内壁、曲轴箱内壁、相邻气缸的连杆发生运动碰撞，连杆大端的轴向厚度也要和曲轴箱的轴向安装空间匹配，小端的外径尺寸要能顺利穿过气缸下部的避让空间，保证活塞连杆组可以从气缸上方整体装入缸体。整套三维结构把连杆的传力路径、截面变化、安装配合关系都完整呈现，既可以用于径向发动机原理样机的结构开发，也能作为曲柄连杆机构教学演示的直观参照，帮助结构设计人员理清往复式动力装备中核心传动件的设计逻辑与装配约束关系。
