手动螺旋C型快速压紧夹具结构

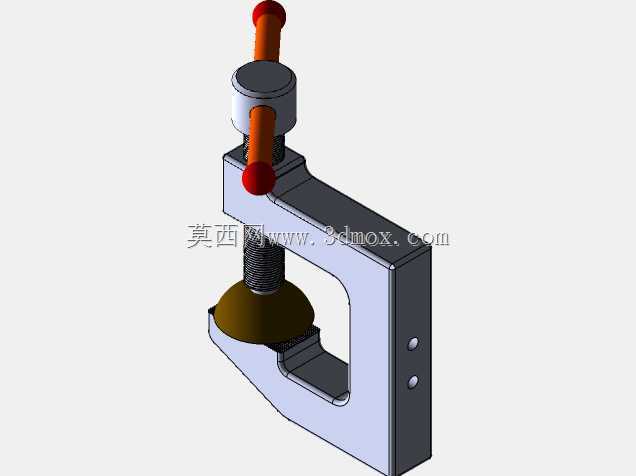

　　该结构为典型的手动螺旋式C型压紧夹具，主要用于装配工位、焊接工装、检具、轻型机加工定位以及维修现场中对工件进行快速夹紧。其工作方式依靠人工转动横向手柄，带动螺杆沿C形架上部的螺纹导向段作直线进给，螺杆下端的压盘随之压向工件表面，从而形成稳定的夹持力。C形开口结构允许工件从侧向进入夹持区域，相比封闭框式夹具，在板件、型材、法兰边、焊接组件和小型机座的装夹中更便于取放，也适合在空间受限、基准面不连续或需要频繁换件的场合使用。

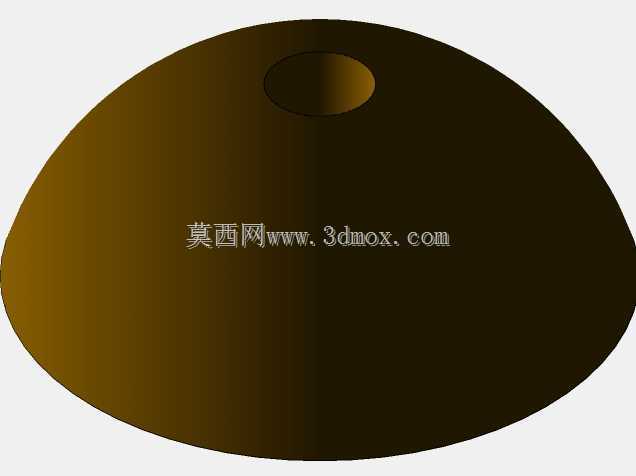

　　从实际用途看，这类夹具并不追求大吨位压紧，而是强调操作便捷、结构直观和维护简单。现场使用时，可将C形架下支承面放置在工作台、工装底板或工件基准边上，通过压盘与下支承面之间的闭合距离固定零件。压盘采用较大接触面积的圆盘形式，能够分散螺杆端部压力，降低薄钢板、铝板、非金属件表面出现压痕或局部变形的风险。对于需要钻孔、攻丝、修磨、粘接、装配定位的工序，该夹具可提供辅助约束，减少工件在受力过程中的移位；在焊接拼点场景中，也可用来临时压紧搭接边，保证接缝间隙相对稳定。

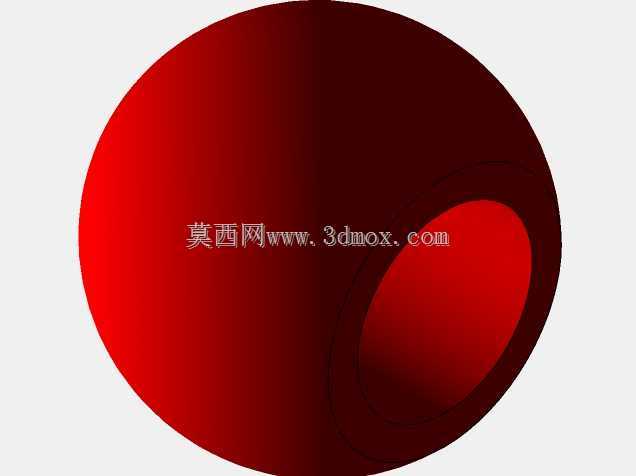

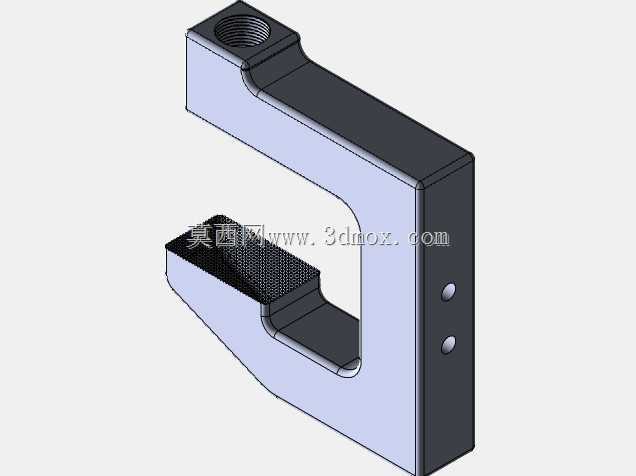

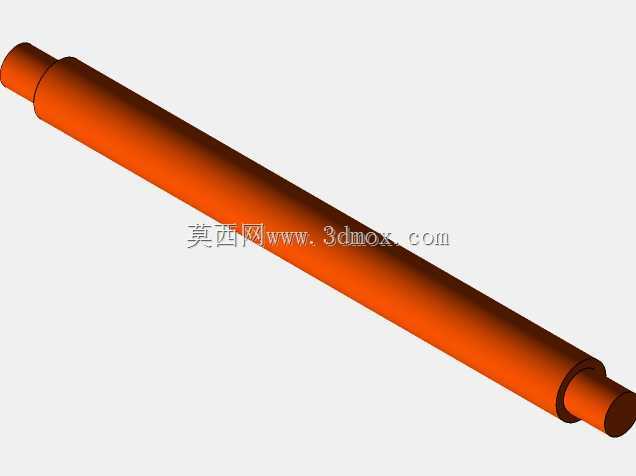

　　结构设计上，C形架是承载主体，其截面呈弯折的悬臂形式，开口侧承担夹紧反力，背部则形成抗弯路径。架体上部设置螺纹套或直接加工内螺纹导向区，使螺杆在旋进过程中保持轴向位置稳定；下部承托区与压盘轴线应尽量保持对中，以避免夹紧时产生明显偏载。架体侧壁可见的紧固销或螺钉用于相关衬套、挡块或装配定位，便于在磨损后拆换局部零件。螺杆顶部设置横向手柄，手柄两端配有球形握持端，操作者可通过双手施加扭矩；球形端头能够减少手柄转动时的局部摩擦不适感，也可防止手从杆端滑脱。

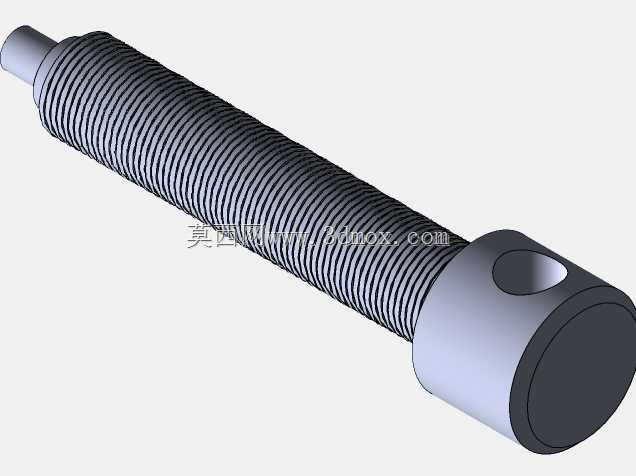

　　螺杆中段的螺纹承担运动转换和力放大功能。手动输入扭矩后，螺纹副将旋转运动转化为压盘的直线进给，其升角、螺距和螺纹强度直接影响夹紧力与操作手感。若螺距较大，压盘升降速度快，但相同手柄力下获得的轴向压紧力较小；若螺距较小，则进给速度降低，但自锁性和力放大效果更好。用于普通工装时，螺纹需要兼顾进给效率与锁紧能力，避免在振动工况下自行松动。压盘与螺杆端部通常采用可相对转动的连接方式，使压盘接触工件后不再随螺杆大幅旋转，从而减少对工件表面的拖拽摩擦。

　　外形与安装边界方面，该夹具的占用空间由C形架开口高度、开口深度、螺杆伸出长度和手柄回转半径共同决定。布置到工装台上时，不能只核对夹紧厚度，还需预留手柄整周转动空间，尤其在多套夹具并排使用时，手柄扫掠范围不得与相邻定位销、气缸、压板或操作人员手部发生干涉。C形架下端钩状承托部位需要落在刚性足够的支撑面上，若支撑边过窄或工件刚度不足，夹紧力可能导致架体倾翻或工件局部翘曲。压盘轴线到C形架背部的距离决定了可触及的工件边缘深度，选型或建模时应结合工件宽度、压点位置和避让区域进行校核。

　　建模时应重点表达C形架的受力轮廓、螺纹传动关系、压盘自由度以及手柄装配位置。架体圆角过渡不可忽略，因为开口根部在夹紧时承受较高弯曲应力，尖锐转角容易成为疲劳裂纹起始位置。压盘下方可根据被压件表面状态增加橡胶垫、铜垫或可换压头，以适应不同表面保护要求。若用于机加工现场，还应考虑切屑落入螺纹区域的问题，必要时为螺杆外露段增加防护或在工装布局中使夹紧机构远离切削区。整体结构简洁，零件数量少，适合作为手动工装夹具设计、夹紧机构教学以及非标工装方案参考。
