空间滑块曲柄式按压工装结构设计

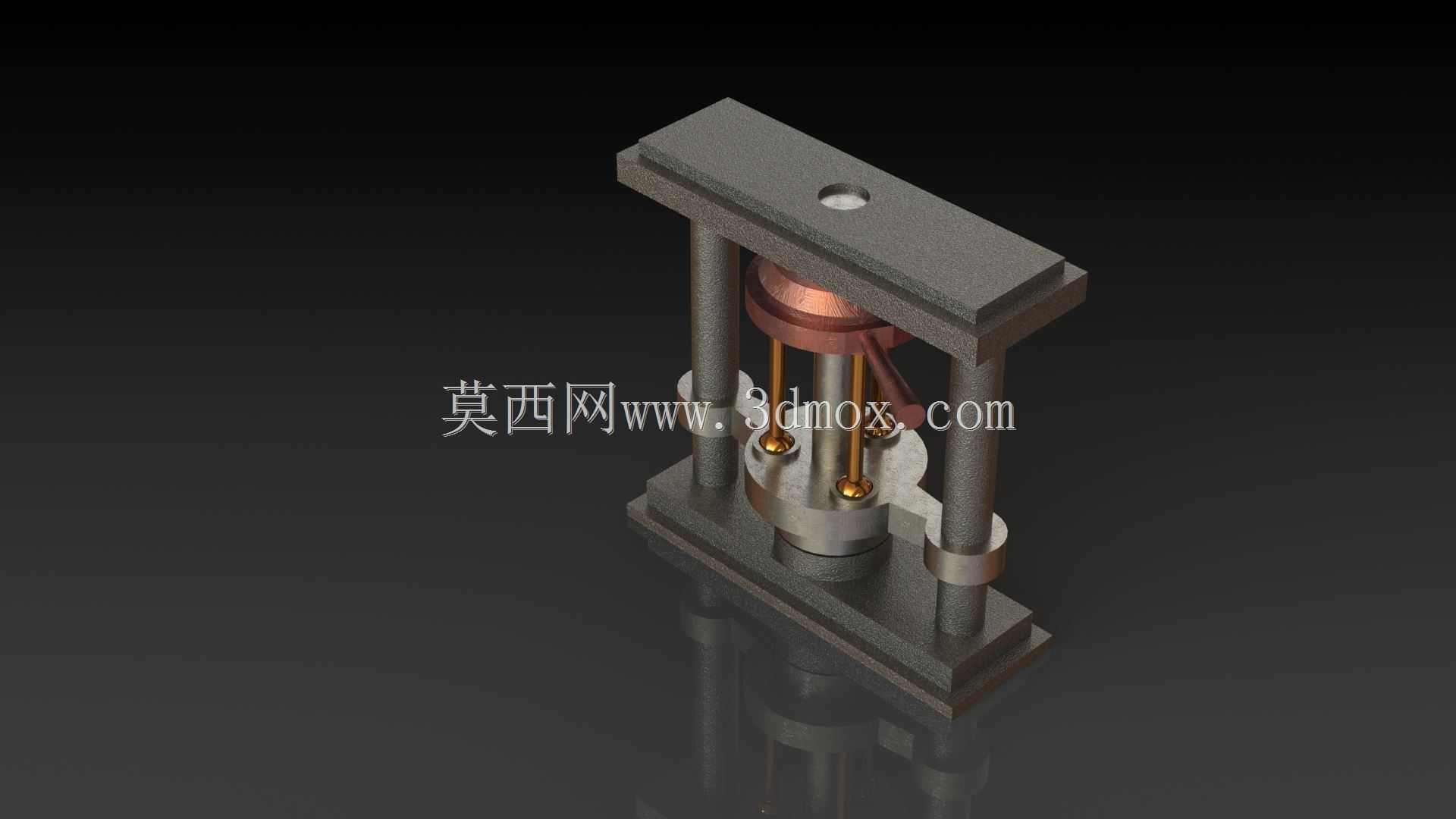

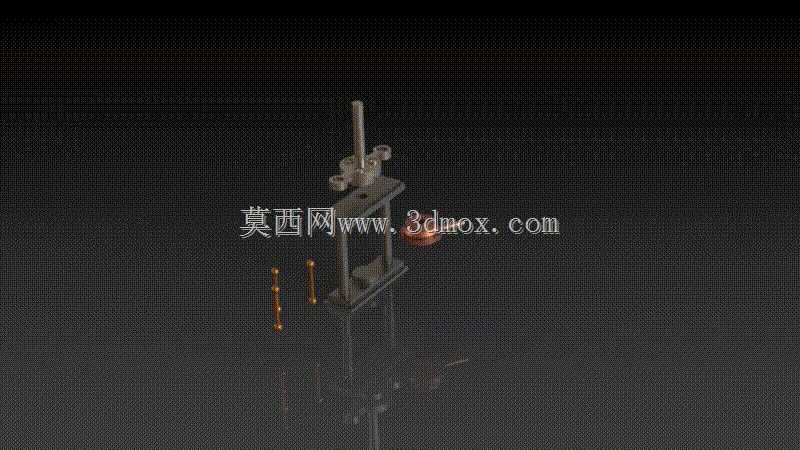

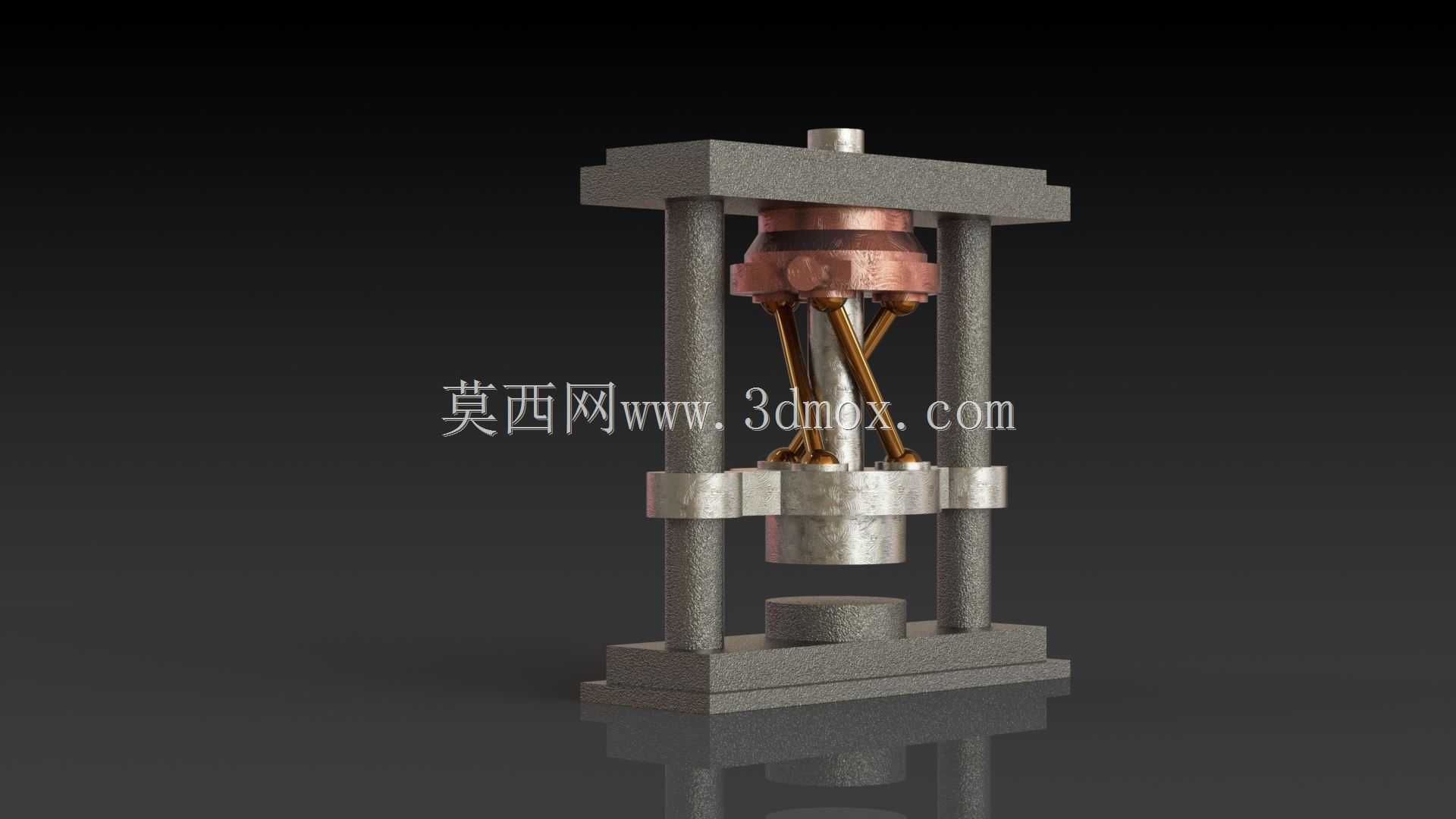

　　这套按压工装采用立式框架承载思路，核心动作由空间布置的曲柄滑块机构完成，适用于小件压装、触点贴合、薄片压实、样件预压以及实验台中的往复施压场景。与常见直列式曲柄滑块不同，该结构将旋转输入、连杆传力和竖直压头运动整合在紧凑框架内，通过多根杆件的空间配合，把驱动端的回转运动转换为压头沿导向方向的稳定直线位移。现场布置时，设备可直接放置在工作台面上，也可通过底板孔位固定到专用支架或流水线旁侧工位；底部矩形承载板承担整机反力，上方横梁与立柱形成封闭受力路径，压合作业产生的轴向载荷能够沿立柱回传到底座，避免单侧悬臂带来的倾覆趋势。

　　从实际用途看，该类机构并不追求大吨位压制，而更适合轻载、节拍明确、行程需要受控的按压工序。例如小型电器元件装配中，可用于把绝缘片、接触件或盖板压入定位区域；实验室教学中，可作为空间连杆运动学观察与动力学分析对象；在自动化辅助工位上，也可配合外部驱动源完成周期性下压、保压和退回。压头区域设置了与工件接触的工作端，下方承托部位用于安放被压件，周围立柱既承担导向和支撑作用，也为安全防护、传感器加装或行程限位件预留了结构空间。

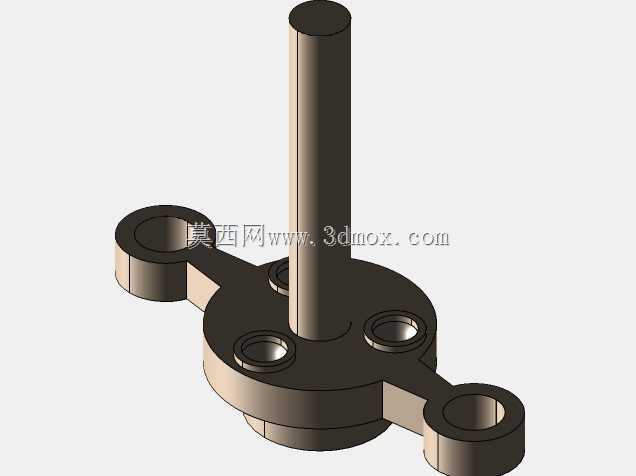

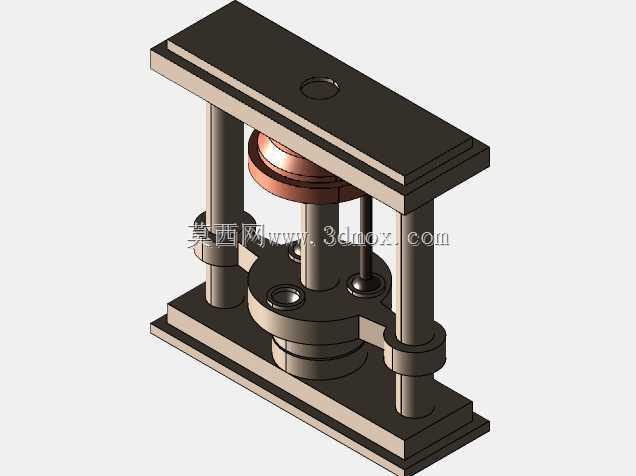

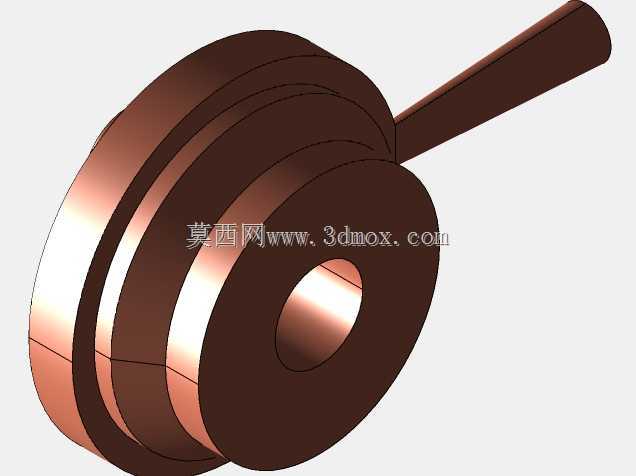

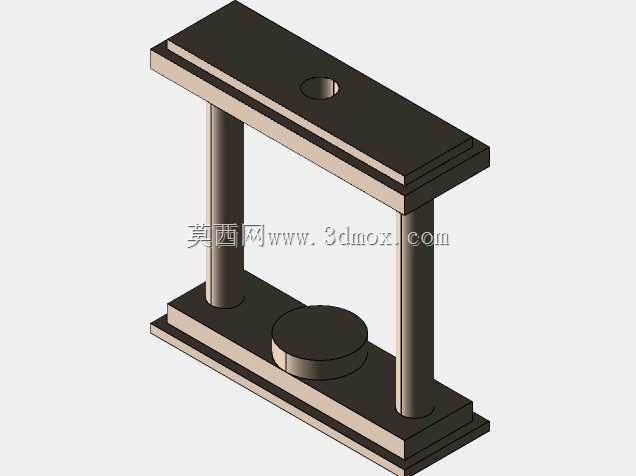

　　结构设计上，上下两块横向板件构成主要安装基准。顶板承担驱动及上部连杆的安装约束，底板负责工件支承和整机固定，中间立柱保持两端板间距并承受按压反力。曲柄、连杆与滑块的铰接点需要保证同轴度和间隙控制，若销轴间隙过大，压头在下止点附近会出现明显晃动，直接影响压合深度一致性；若预紧过强，则会增大转动阻力并造成卡滞。因此建模时应重点表达各铰接轴的配合关系、连杆运动包络以及压头与底座工作面的平行度。竖直压头周边设置导向结构，使作用力尽量集中在工件中心线上，减少偏载导致的摩擦和磨损。

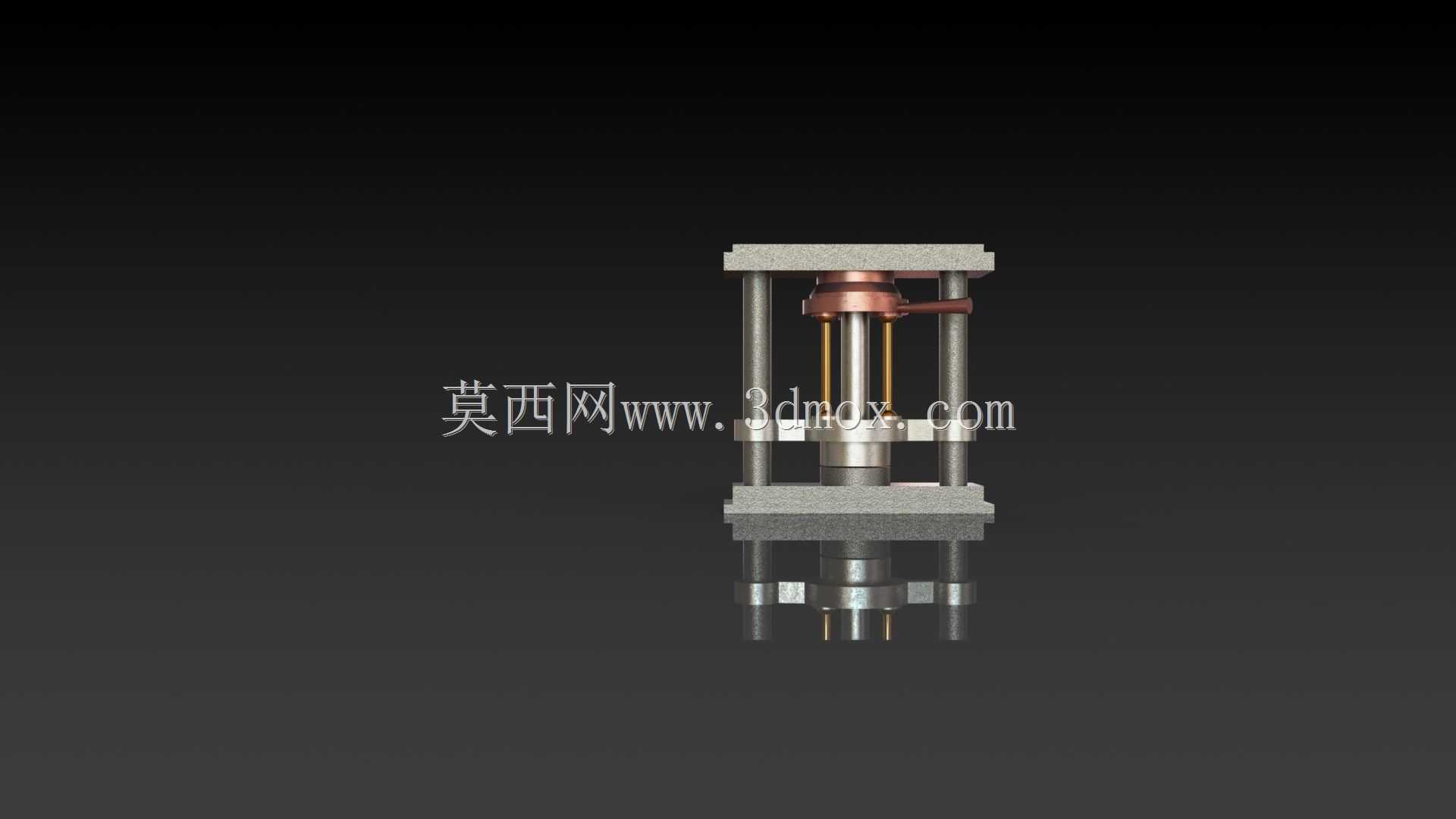

　　外形边界方面，整机呈窄高立式布局，占地面积小于同行程的卧式压装机构，适合台面上多工位并排使用。高度方向需要预留驱动件、连杆抬起和压头回程空间，宽度方向则要保证两侧立柱与运动杆件不干涉。安装时应确认底板到压头下端的闭合高度、最大开启高度以及压头下行至工作位置时的剩余空间；工件、夹具或定位治具放入后，其总高度不能超过开启边界，压合状态下也不能让压头与底座硬接触。若接入自动生产线，还需在压头附近考虑工件到位检测、防夹安全距离和维护拆卸空间。

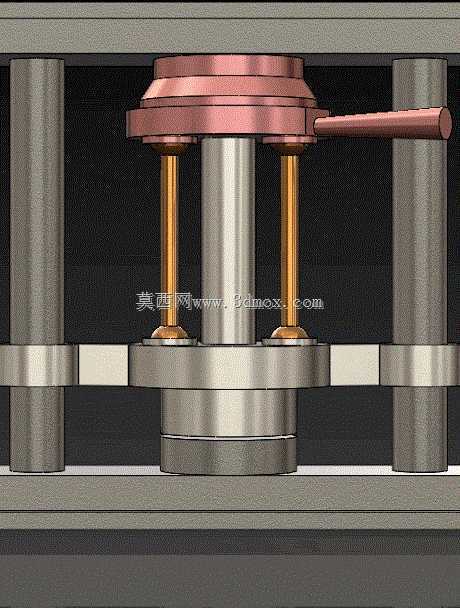

　　从建模逻辑看，装配中应先建立底座、立柱和顶板构成的机架基准，再依次定义曲柄回转中心、连杆铰接点、滑块导向轴线和压头工作端面。运动校核时不能只看单一位置，应拖动曲柄完成整周旋转，观察连杆是否与立柱、横梁或工件夹具发生空间干涉，尤其在上止点和下止点附近，杆件角度变化剧烈，速度和传力特性差异明显。下止点区域适合压合保压，此时滑块位移对曲柄角度变化较敏感，设计人员可利用这一特性获得较稳定的压入位置；而在快速接近和退回阶段，则应关注杆件速度变化对冲击的影响。

　　该方案的价值在于用较少零件实现明确的机械施压动作，框架件、销轴、连杆和压头均可按载荷条件进行尺寸细化。对于工程建模人员，后续可在现有结构上补充驱动电机、联轴器、行程开关、压力传感器或快换压头，使其从机构演示模型扩展为完整压装工位；对于设备选型人员，则需结合工件所需压力、行程、节拍和安装空间，校核立柱刚度、销轴剪切面积、压头稳定性以及底座固定方式，从而保证设备在长期往复运行中保持定位精度和动作可靠性。
