双活塞浮动卡钳盘式制动结构三维数模

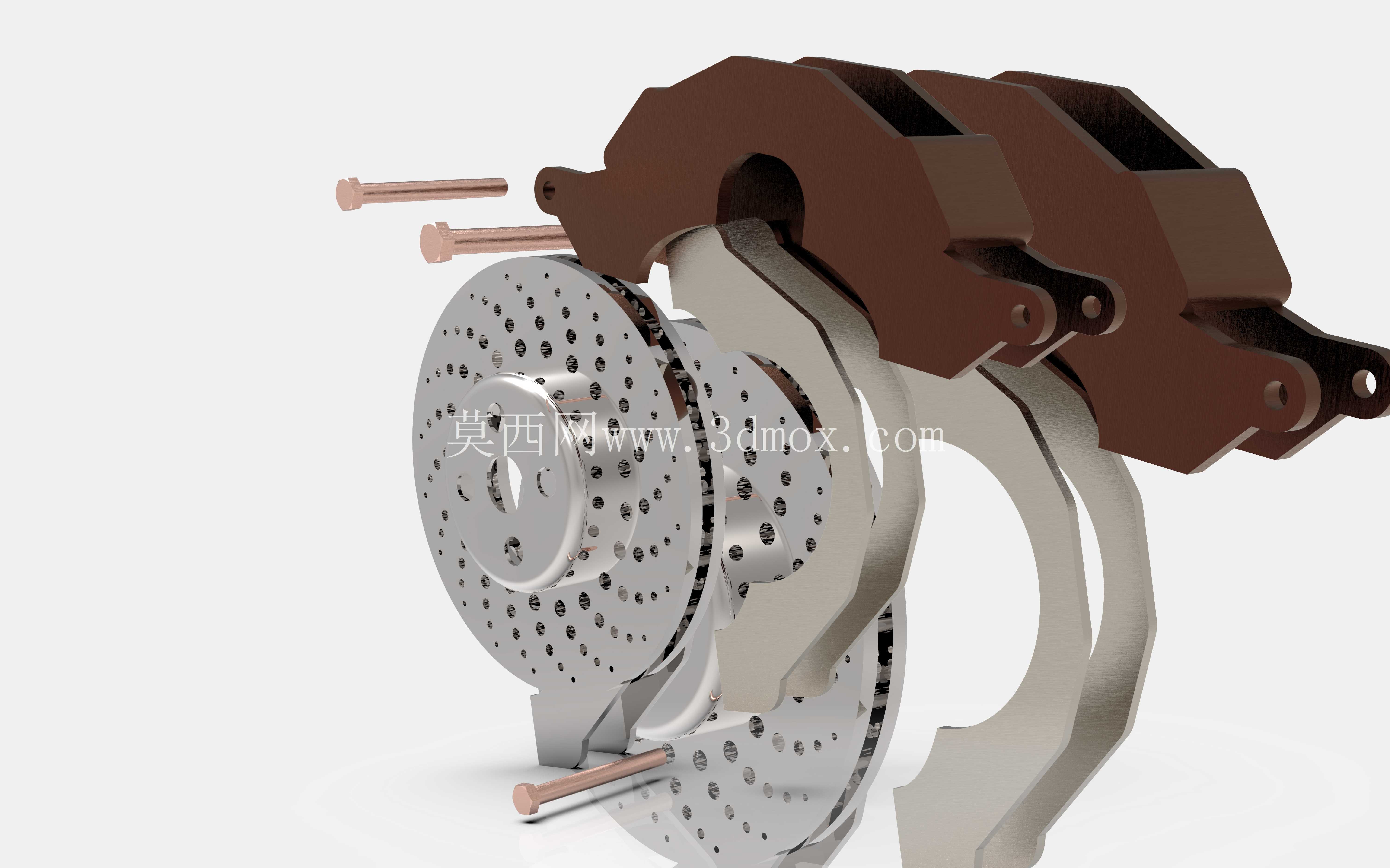

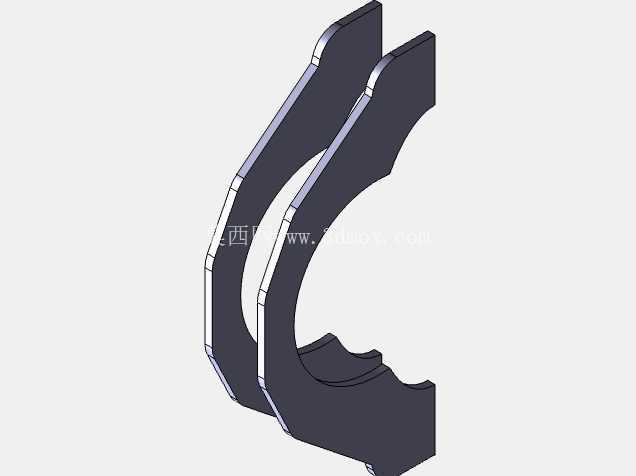

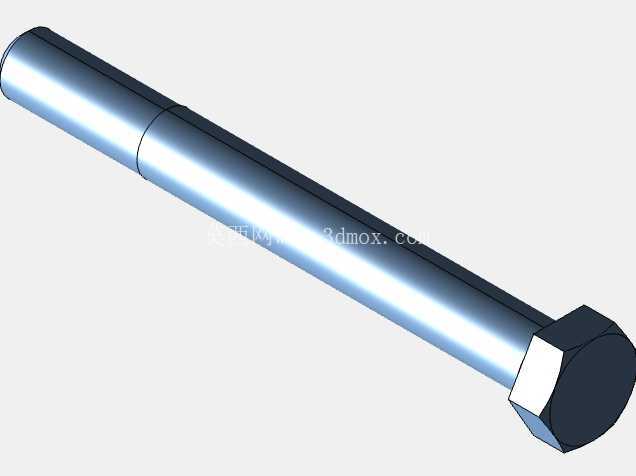

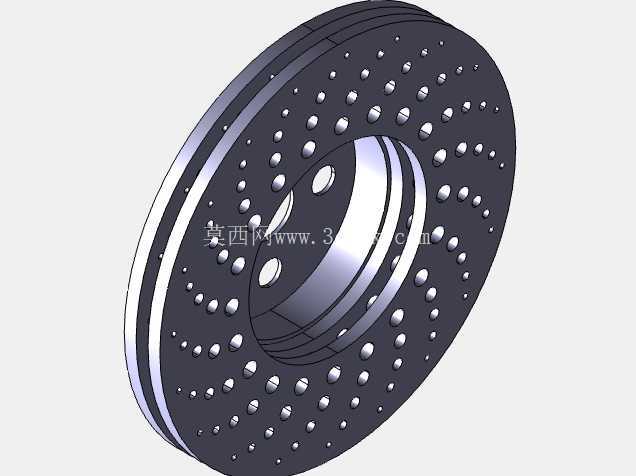

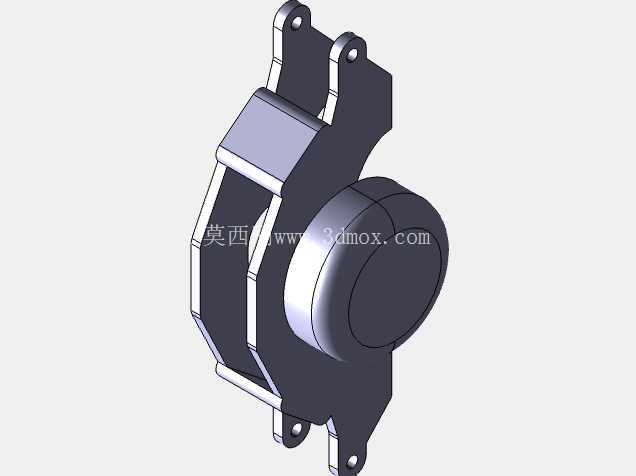

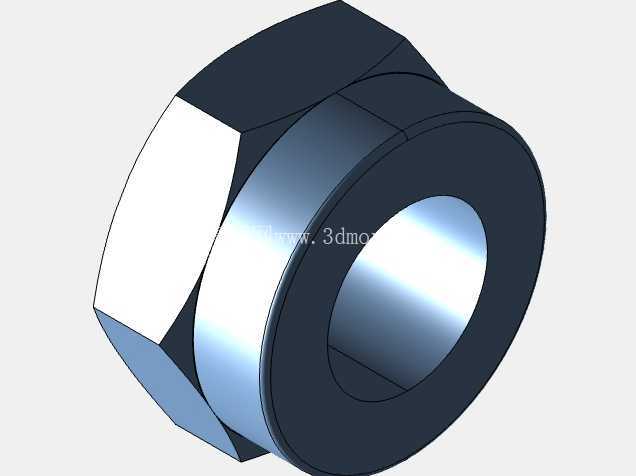

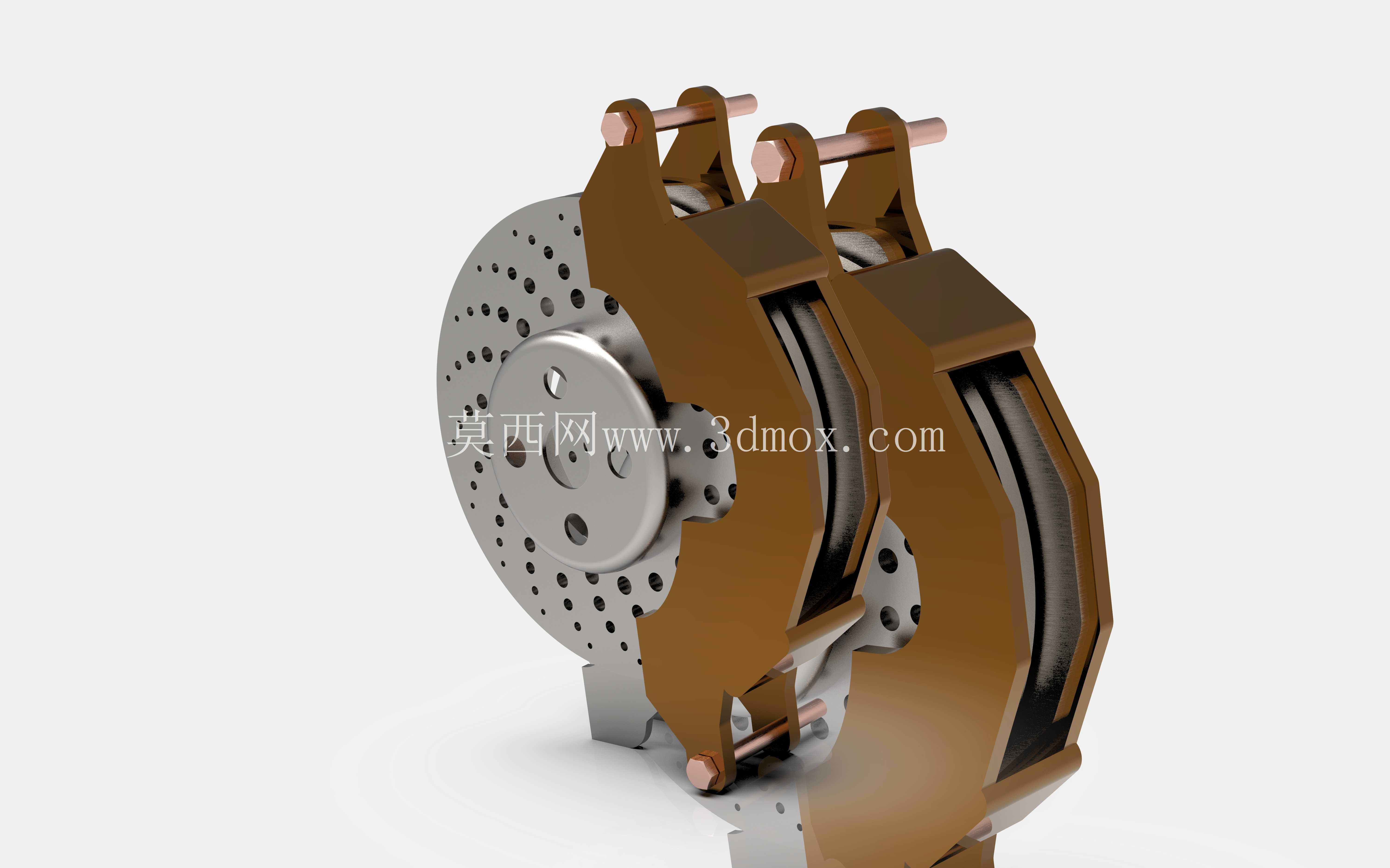

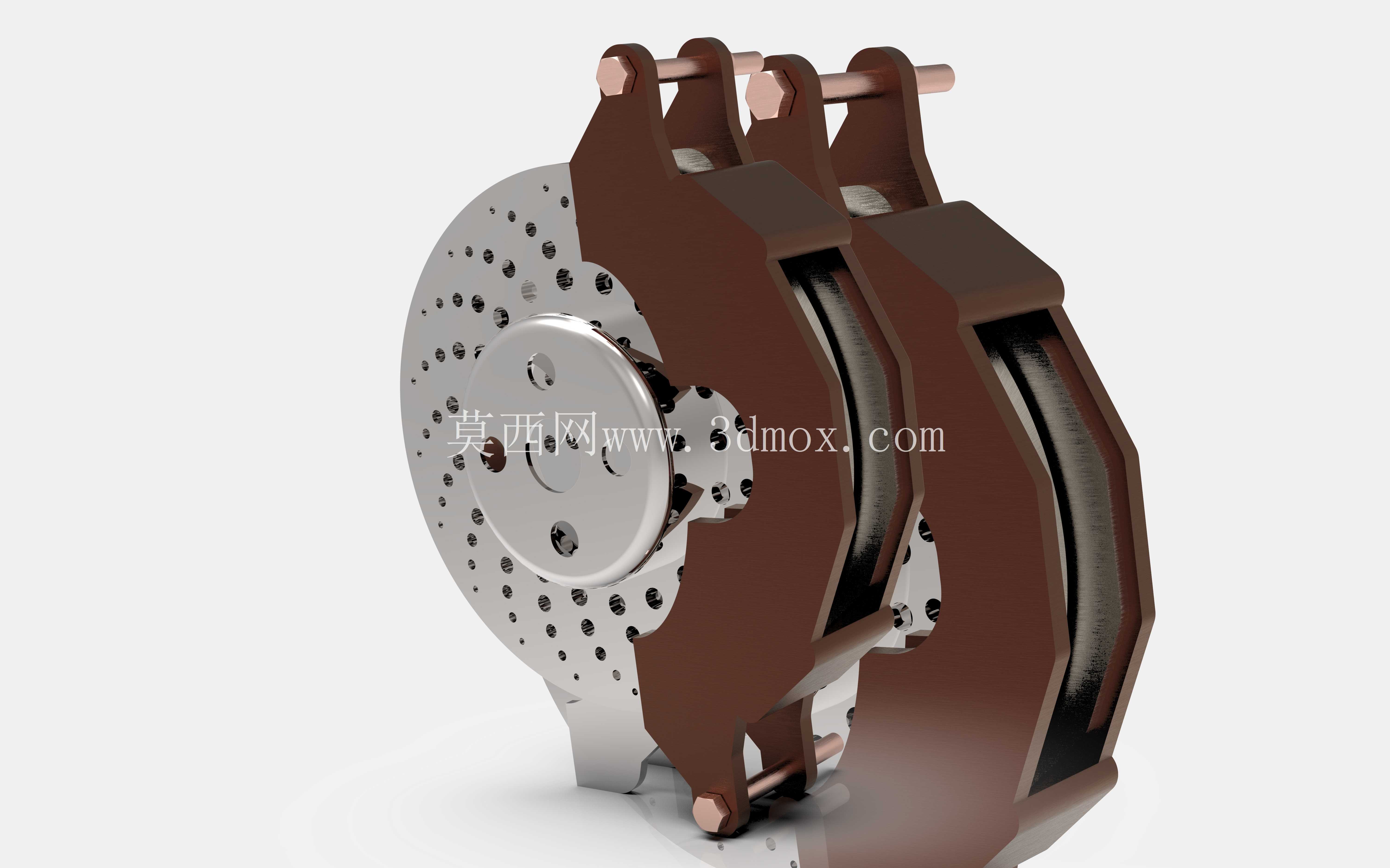

　　这套盘式制动结构的三维数模，完整还原了双活塞浮动卡钳制动器的全部装配细节，覆盖乘用车、轻型商用车以及部分工业行走设备的盘式制动应用场景，在常规行车制动、应急驻车制动的工况下都能匹配对应的安装需求。从实际装车使用的角度看，这类制动器依靠卡钳将成对布置的摩擦片压靠在随轴转动的制动盘端面，通过接触面的滑动摩擦将转动动能转化为热能耗散，最终实现转轴的减速或停转，相比鼓式制动器，其散热效率更高、热衰退抗性更强，涉水后制动性能恢复速度更快，长下坡连续制动的稳定性优势明显。数模里的制动盘采用通风式打孔结构，盘面沿圆周方向均匀布置多排散热通孔与通风流道，既可以加快制动过程中热量的导出，也能在雨天行驶时快速破除盘面水膜，减少水衰退带来的制动距离延长问题；制动盘中心的安装法兰面预留了对应轮毂轴头的定位止口与螺栓过孔，安装时可以直接与轮毂轴承单元的配合面贴合，保证制动盘与转轴的同轴度，避免高速制动时出现盘面跳动引发的方向盘抖动。卡钳本体采用分体式浮动结构设计，卡钳支架通过螺栓固定在转向节或桥壳的安装座上，卡钳体可以沿导向销做轴向滑动，制动时内侧活塞先推动内侧摩擦片压向制动盘内侧端面，随后卡钳体在反作用力下沿导向销滑动，带动外侧摩擦片同步压向制动盘外侧端面，实现两侧摩擦片的均等施压，避免单侧摩擦片过度磨损。数模中完整还原了活塞的密封结构，活塞与卡钳油缸之间的矩形密封圈除了实现高压油腔的密封之外，还能在制动解除时带动活塞回位，自动补偿摩擦片磨损带来的间隙增量，保证制动踏板行程始终处于合理区间，不需要额外手动调整制动间隙。摩擦片部分采用钢背与摩擦材料层的复合结构，钢背上预留了减震消音片的安装位置，摩擦材料层的沟槽设计可以在制动时排出磨屑，减少制动异响的产生，同时摩擦片的磨损极限位置在数模上做了明确的结构标识，方便后续维护时判断更换时机。导向销部分带防尘套与润滑脂储腔结构，能避免泥水、粉尘进入销套配合面导致卡钳滑动卡滞，防止出现制动拖滞、偏磨的问题。安装边界方面，卡钳支架的两个安装螺栓孔中心距、安装面到制动盘中心的偏移量都按照常规乘用车的转向节安装尺寸做了匹配，制动盘的有效摩擦半径、总厚度、通风道宽度都符合量产车的通用设计规范，卡钳本体在转向时不会与轮毂、悬架摆臂、轮辋内侧发生运动干涉，转向最大角度下的安全间隙预留充足。从设计思路上看，这套结构优先保证了制动过程的受力均衡，浮动卡钳的结构相比固定对置活塞卡钳减少了一半的油缸数量与液压管路布置，降低了制造成本与液压泄漏的风险，同时整体重量更轻，符合车辆簧下质量减重的设计需求；打孔通风盘的设计平衡了散热性能与结构强度，避免了全实心盘热容量不足、全划线盘制动噪音偏大的问题。在实际选型适配时，需要根据整车轴荷、最高车速、轮胎滚动半径来匹配对应的制动盘有效半径与活塞直径，保证制动力矩满足整车制动效能的要求，同时要核对卡钳的安装接口与转向节、桥壳的安装位完全重合，避免出现安装错位；数模中所有配合面的公差带都按照量产零部件的加工要求做了隐含设定，活塞与油缸的配合间隙、导向销与销套的配合间隙、摩擦片与卡钳导轨的滑动间隙都处于合理范围，既不会因为间隙过小导致卡滞，也不会因为间隙过大产生制动冲击异响。
