单活塞气动动力缸体集成结构

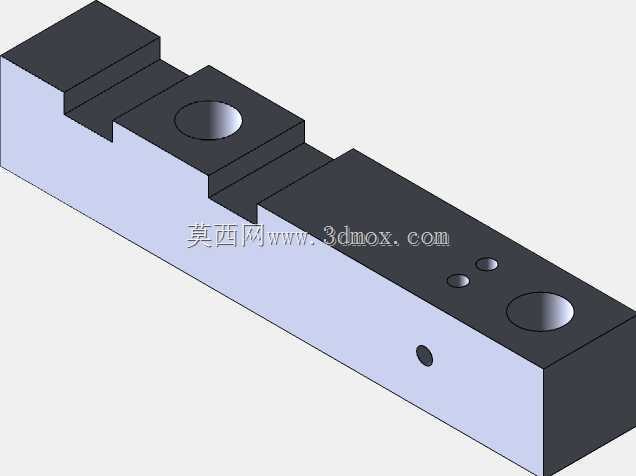

　　这套单活塞气动动力结构的主体承载件采用长条形阶梯式缸体布局，整体轮廓沿长度方向设置多级台阶面，不同高度的凸台分别承担安装定位、阀件集成、端盖贴合与管路接驳的功能，打破了常规圆形气缸独立外置阀体的分散式布局思路，将气动换向、活塞导向、动力输出相关的安装接口全部整合在同一长块基体上，在教学实训、小型工装驱动、低压气动演示台这类安装空间狭长、周边配套元件少的场景中，能够大幅减少外接管路的数量，降低装配时的找正工作量。从实际使用逻辑来看，该结构接入常规车间压缩气源后，通过缸体上预留的不同孔径气路孔完成进气、排气路径的连通，驱动内部活塞做直线往复动作，不需要额外搭建复杂的阀组安装支架，缸体侧面的小孔为横向气路通道，

　　顶面分布的不同直径孔位分别对应主工作腔通口、换向控制气口以及安装固定沉孔，两端的大直径沉孔分别对应活塞行程的两个极限位置限位，同时也作为端盖密封面的定位基准，台阶面上的竖直通孔可直接穿入内六角螺钉，将整个动力单元固定在实训台基板或者小型设备的安装立面上，安装边界贴合长条状布局，占用的横向宽度很小，适合排布在工作台边缘、生产线侧边窄小安装区域内。设计过程中优先保证了缸体导向面的直线度要求，活塞往复运动的内孔与缸体底面安装基准保持平行，避免活塞运行过程中出现偏磨、卡滞的问题；阶梯结构的壁厚经过逐层校核，在气压作用下薄弱的台阶转角位置不会出现明显形变，密封面的平面度预留了精加工余量，实际加工时可以一次装夹完成顶面、底面与两侧台阶面的铣削，

　　减少二次装夹带来的位置误差。不同于标准气缸的标准化圆形外形，这种集成式缸体把原本需要分散布置的阀座安装面、传感器安装位、管路接头螺纹孔全部在本体上加工成型，装配时只需要依次装入活塞、密封件、端盖与气路接头，不需要额外拼接多个安装板，零件数量少，手动加工与组装的难度低，很适合机械加工实训场景中，让学习者完整完成从实体建模、工艺规划、数控铣削编程到零件装配、通气试运行的全流程操作。缸体的外形台阶同时起到了防错定位作用，不同高度的凸台尺寸各不相同，装配端盖与阀片时不会出现方向装反的问题，顶面的小孔径控制气口与大口径工作气口孔径差异明显，接驳气管时不会出现管路接错的情况。在功能特性上，该结构依靠压缩空气膨胀推动活塞输出直线推力，

　　可直接带动小型滑块、料门、夹紧压头完成往复动作，运行过程中没有电机驱动的电磁干扰，也不会出现液压系统的油液泄漏问题，在教学演示、无尘车间小型工装、木工简易夹具这类对清洁度有要求、动力需求不大的场景中适配性很强。建模时所有孔位的位置度都按照装配公差要求设定，气路孔的相交位置做了相贯线处理，避免实际加工时出现孔道错位、气路不通的问题，缸体的棱边全部预留了倒角工艺，既去除加工毛刺，也方便密封件与活塞组件的装入，不会出现锋利棱边划伤密封圈的情况。整个结构的安装基准统一选取底面与长度方向的侧立面，固定螺钉孔沿长度方向均匀排布，锁紧后缸体不会受气压反作用力出现翘起变形，活塞的行程边界由两端内部限位面确定，运行到极限位置时不会撞击端盖，运行噪音低，动作响应速度快，仅需接入气源即可完成完整的往复动力输出，不需要额外配套复杂的外围辅助组件。
