星型六缸径向活塞发动机结构设计

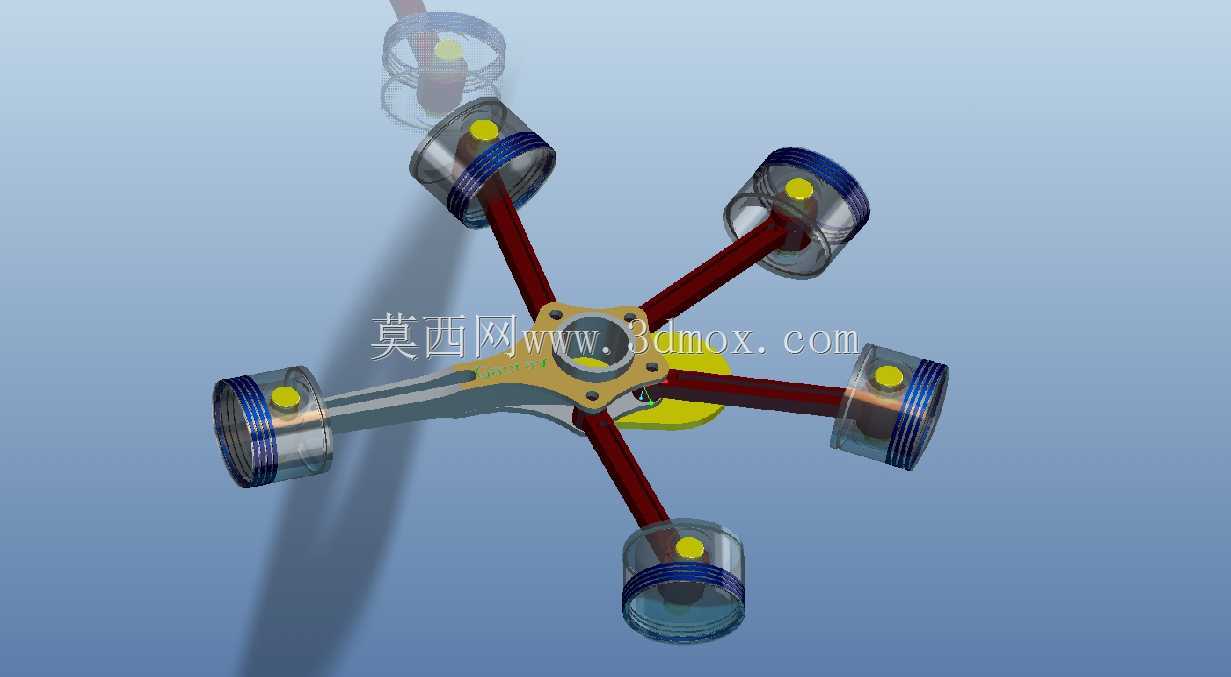

　　径向发动机又称星型发动机，是内燃机发展历程中极具辨识度的一类动力构型，其核心特征是多组气缸围绕中心曲轴呈圆周放射状均匀排布，活塞通过连杆组件将往复直线运动汇聚至中心曲柄销，最终转化为曲轴的旋转扭矩输出。这套三维结构完整还原了六缸径向发动机的核心运动总成，包含六个独立活塞部件、六根主传动连杆、中心星形曲柄盘、输出曲轴以及气缸配合段，各部件的装配关系严格按照实际径向发动机的运动逻辑搭建，可直接用于运动仿真验证、结构原理教学以及同类动力设备的方案参考。

　　从实际应用场景来看，径向发动机最早大规模应用于早期螺旋桨飞机领域，相较于直列发动机，其圆周对称的气缸布局让迎风面积内的功率密度大幅提升，同时每一个气缸都直接暴露在迎面气流中，风冷散热效率远高于串联排布的直列机型，不需要额外配置复杂的水冷管路、散热器以及冷却液循环系统，整机结构重量更轻，战场或野外环境下的故障容错率更高——即便单个气缸出现点火故障或活塞卡滞，其余气缸依然可以维持动力输出，保障设备安全运行。除航空领域外，小型径向发动机也被应用于轻型特种车辆、固定式发电机组、老式农机动力以及科普展示教具中，其紧凑的径向尺寸和独特的机械结构，在对径向安装空间有严格限制、追求高功重比的动力场景中依然具备参考价值。

　　这套模型的设计思路完全围绕径向发动机的运动特性展开：六个气缸以中心曲轴轴线为圆心，按60度夹角均匀分布在同一径向平面内，每一个活塞的轴线都精准指向曲轴回转中心，保证活塞在气缸内做往复运动时，侧向分力被均匀抵消，不会出现额外的偏磨载荷。连杆组件采用径向发动机经典的“主副连杆”配合逻辑：其中一根连杆作为主连杆，大端直接套装在曲轴曲柄销上，其余五根副连杆的大端通过铰接销钉连接在主连杆大端的凸缘盘上，这种结构既保证了所有活塞的运动相位严格匹配设计好的点火顺序，又大幅缩小了曲柄机构的整体径向尺寸，避免多根连杆大端在中心位置出现运动干涉。从外形安装边界来看，整套运动总成的最大外轮廓由六个活塞的外止点位置决定，整体呈正六边形放射形态，轴向厚度仅包含曲柄盘、连杆厚度以及曲轴输出段的叠加尺寸，安装时仅需要在中心位置预留曲轴支撑轴承位，外围六个气缸位置分别预留气缸安装法兰、散热风道以及点火组件的布置空间即可，不需要像直列发动机那样预留长条状的直线安装空间，在圆盘形的设备舱内适配性极强。

　　功能特性层面，该构型的动力输出平顺性远优于同缸数的直列发动机：六个气缸的做功冲程按相位均匀错开，曲轴每旋转两周即可完成六次点火做功，扭矩输出的波动幅度被大幅拉平，不需要配备大质量的飞轮来储存平稳运转的惯量，进一步降低了整机自重。活塞部件采用带环槽的典型内燃机活塞结构，环槽位置可对应装配气环与油环，保证气缸内部压缩腔的密封性能；活塞销孔与连杆小端通过活塞销铰接，配合端面卡簧完成轴向限位，运动过程中不会出现窜脱风险。中心星形曲柄盘同时承担连杆铰接定位、曲轴扭矩传递的作用，盘体上的铰接孔位置经过相位校准，保证六个活塞到达上止点的时序完全符合六缸四冲程发动机的点火间隔要求，运动仿真过程中不会出现连杆卡死、活塞撞缸的干涉问题。

　　在结构设计的细节处理上，所有运动部件的配合间隙都按照实际机械装配逻辑预留：活塞与气缸壁之间保留合理的滑动配合间隙，连杆大端与曲柄销、副连杆与铰接销之间都设置了轴套配合面，既可以在三维装配中直观展示各部件的装配关系，也可以直接导入运动仿真模块，添加旋转副、滑动副以及驱动约束，完整模拟发动机从曲轴转动、连杆摆动到活塞往复压缩的全流程动作。对于从事动力机械设计、航空科普教具开发、小型特种动力设备选型的工程人员来说，这套径向发动机结构可以直观呈现星型内燃机的核心工作原理，其放射状布局的空间利用思路、多连杆汇聚传动的结构设计方式，也能为同类圆周排布多执行器的机械产品开发提供参考。
