内燃机活塞连杆总成精密结构设计

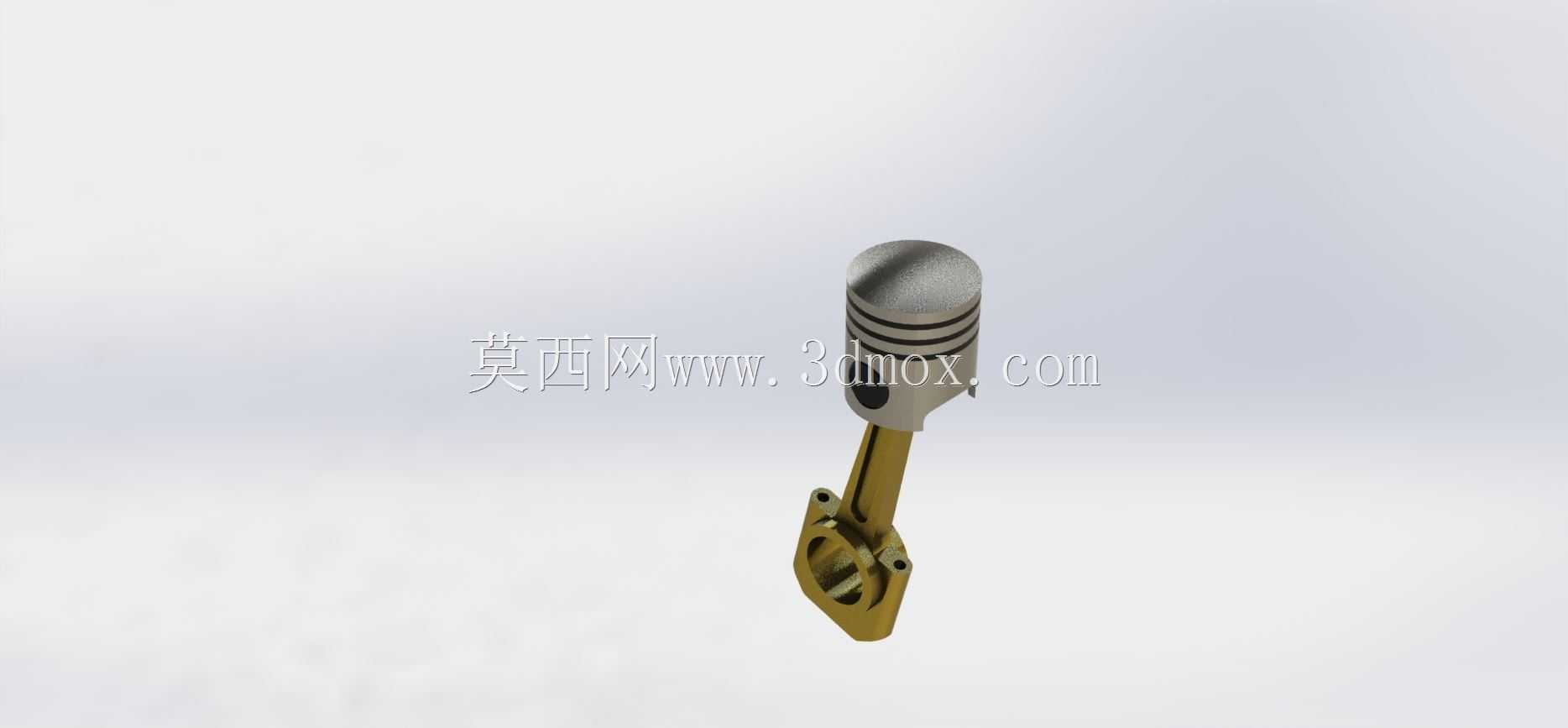

　　这套活塞连杆组件是往复式内燃机核心运动部件，建模过程完整还原了活塞头部、环槽、销座与连杆杆身、大小头端的全部配合结构，可直接用于动力总成运动仿真、装配干涉校验以及教学演示场景。在整机运行逻辑里，活塞直接承接燃烧室燃气爆发压力，通过活塞销把直线往复运动传递给连杆，再由连杆大头驱动曲轴回转，完成化学能到旋转机械能的转换，广泛适配小型通用汽油机、单缸柴油机以及教学拆解用动力样机的结构开发环节。

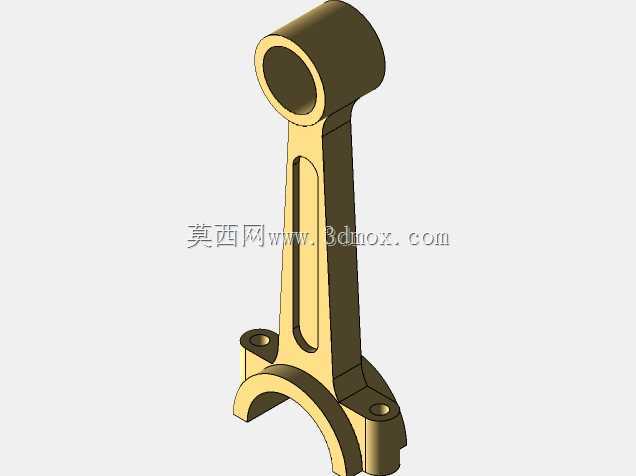

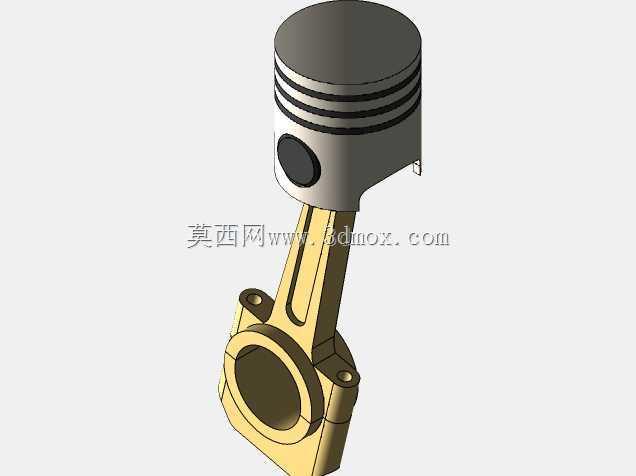

　　从功能特性拆分来看，活塞头部设计有三道环形槽，对应两道气环与一道油环的安装位置：气环负责密封燃烧室高压燃气，避免做功冲程气体窜入曲轴箱；油环则刮除气缸壁多余润滑油，防止机油进入燃烧室参与燃烧。活塞顶面为平顶构型，结构简单加工便捷，在小型小排量动力里受热面积小，可降低热负荷累积；活塞内部销座做了加厚加强处理，用来承受活塞销传递的交变冲击载荷，裙部预留出与气缸壁配合的导向面，工作中承受侧推力，保证活塞往复运动姿态稳定。连杆部分采用分体式大头结构，大头端预留螺栓锁紧孔位，装配时可包覆曲轴连杆轴颈，小头端通过活塞销与活塞铰接，杆身采用工字型截面构型，在保证抗弯抗扭强度的前提下尽可能降低自身重量，减少高速往复运动产生的惯性力。

　　设计阶段首先要锁定的是整机缸径边界，活塞外径与气缸内壁保持微米级配合间隙，间隙过大会导致密封失效、敲缸异响，间隙过小则会在热机状态下出现活塞胀死拉缸故障。活塞总高度需要匹配发动机冲程参数，环槽轴向位置要避开活塞在上止点时与气门的运动干涉区域，销孔中心到活塞顶面的压缩高度直接决定整机压缩比，是影响燃烧效率的核心尺寸。连杆中心距需要严格对应曲轴回转半径与活塞行程的几何关系，运动仿真中要全程校验活塞在上止点、下止点以及中间任意转角位置，连杆摆动过程中不会与缸体内壁、曲轴箱加强筋发生碰撞。连杆大头的开合尺寸要保证装配时可从气缸下方顺利装入曲轴轴颈，大头螺栓孔的位置度、连杆小头衬套的压装余量都在模型里做了完整特征还原，不需要二次补画即可直接出工程图指导加工。

　　实际工况里这套组件长期承受高温、高压、高交变载荷的耦合作用：活塞顶面直接接触两千开尔文以上的燃烧燃气，工作中温度从顶部到裙部呈梯度分布，建模时环槽、销座的过渡位置都做了圆角处理，避免应力集中导致疲劳开裂。连杆在做功冲程承受压应力，在排气吸气冲程又承受惯性拉应力，大小头与杆身的过渡圆弧做了等强度优化，尽可能让截面应力分布均匀。这套三维结构完整保留了所有装配基准、配合面与安装孔位，既可以用于曲柄连杆机构的运动学动力学仿真，提取活塞侧推力、连杆轴承受力曲线，也能作为零部件加工工艺编制、工装夹具设计的参考依据，在小型动力设备开发、职业院校机械专业教学、发动机维修拆解培训场景中都具备实用价值。
