大推力98毫米口径固体火箭动力装置

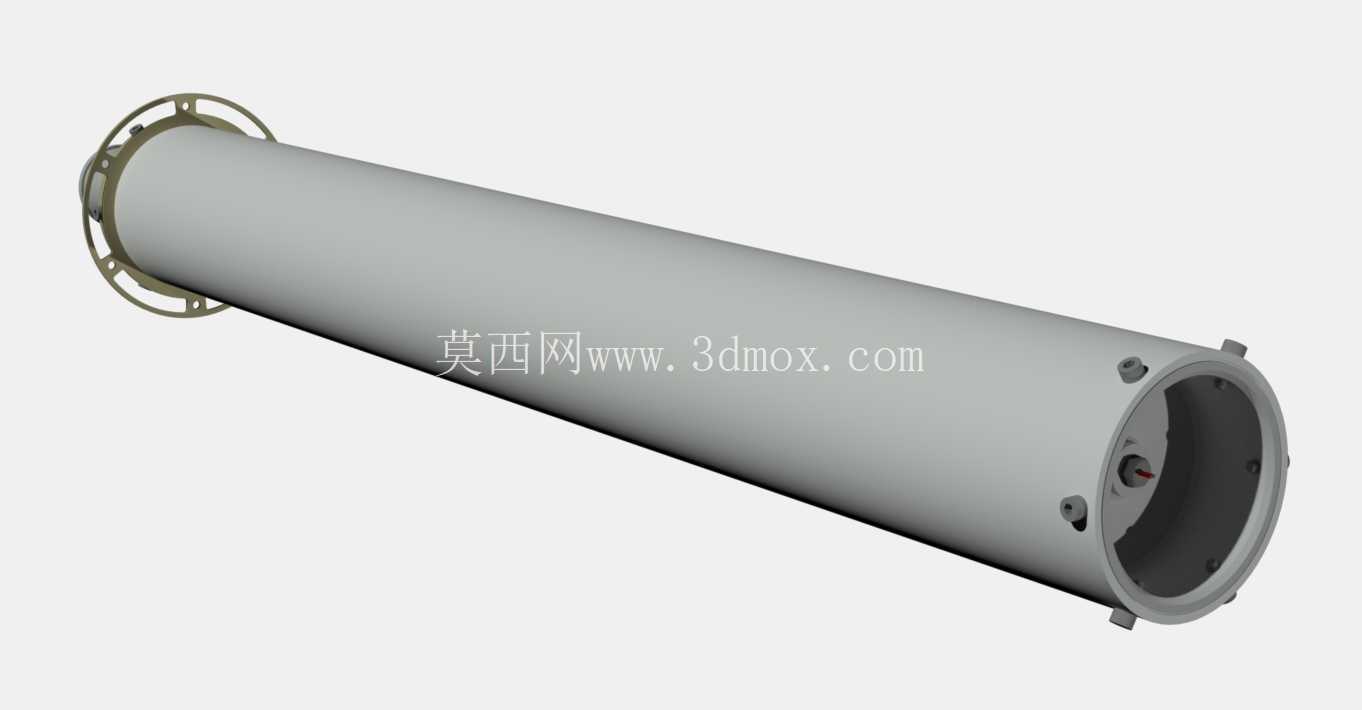

　　该动力装置面向中小型探空火箭、高速靶标、军用战术弹药动力段以及地面推进试验平台使用，核心作用是在短工作周期内将固体推进剂的化学能稳定转化为高温高压燃气动能，通过收敛扩张喷管形成持续大推力，为箭体或弹体提供起飞、加速和续航所需的轴向动力。整机采用细长圆柱筒体布局，98毫米量级口径兼顾了装填容积、外壁承压能力和载具安装空间，适合布置在直径受限的火箭舱段内部；前端为封闭承压端盖，后端集成喷管、连接法兰和固定环，结构边界清晰，便于在总装阶段与箭体承力舱、制导舱或发射架接口对接。

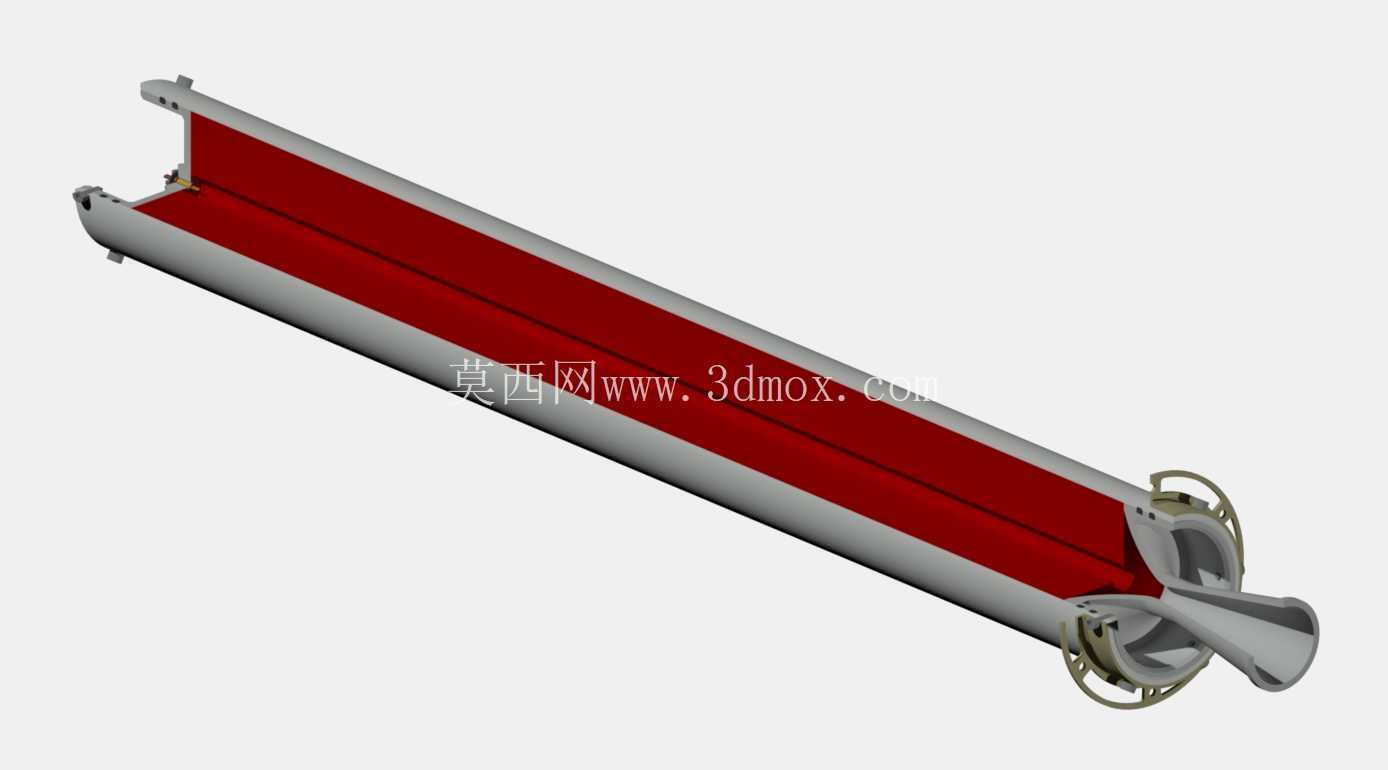

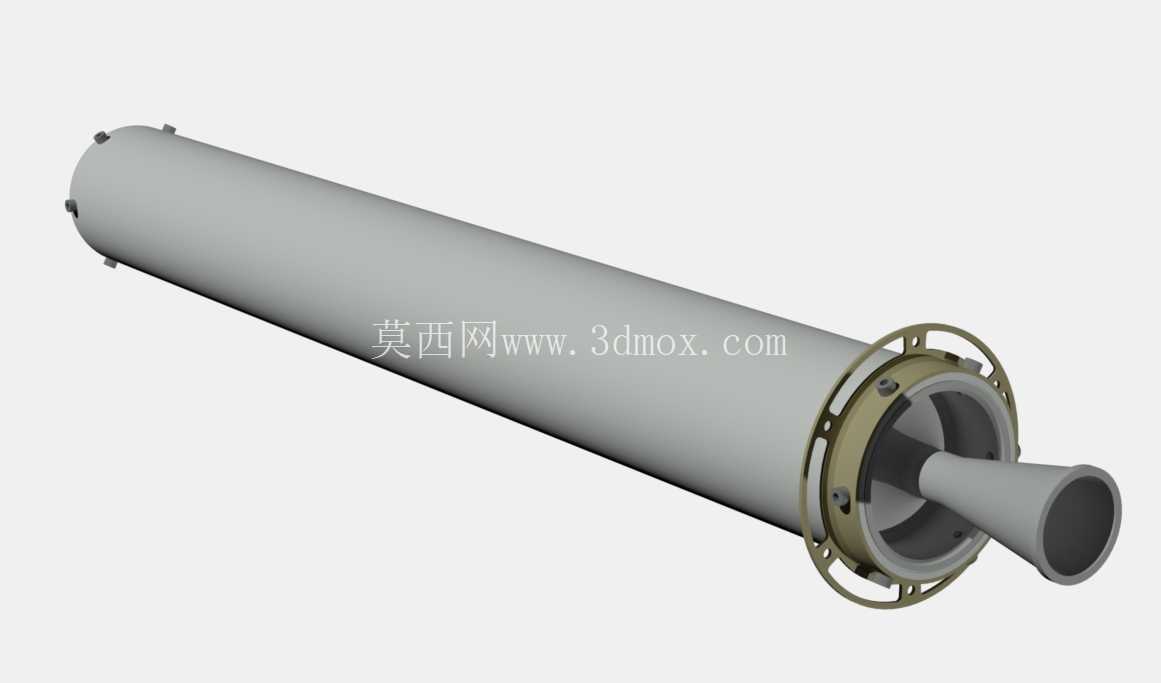

　　从实际工程使用看，这类固体动力装置不需要液体燃料输送系统、增压气瓶和复杂点火管路，勤务处理相对简单，长期贮存后仍可快速投入使用，因此在野外机动发射、教学试验、业余探空和军用小型弹药验证中都有较高适用性。模型中筒体表面保持连续圆柱形态，后端法兰沿周向布置安装孔，可承担推力传递和喷管组件定位；喷管出口采用扩张段结构，用于使燃气在喉部之后继续膨胀，提升排气速度和能量转换效率。喷管周围的环形支架不仅承担轴向锁紧，也为热防护件、密封件和点火线路预留了装配空间。

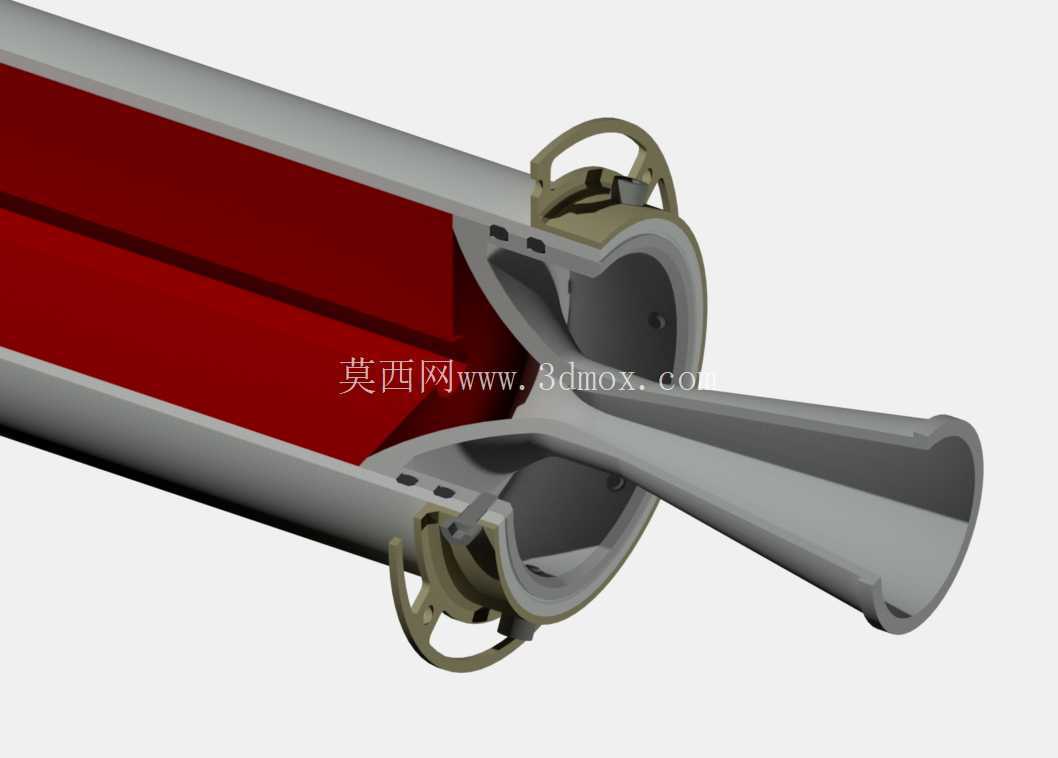

　　设计思路上，固体火箭发动机的关键并不只是外形拉伸成筒，而是要同时处理燃烧室承压、推进剂装药、热载荷、喷管型面和连接刚度之间的耦合关系。筒体作为主承力壳体，在工作时承受内压引起的环向和轴向应力，端部结构需要把喷管组件的反力可靠传递到壳体；法兰厚度、孔位分布和止口配合都会影响密封与重复拆装。喷管喉部是热流密度最高的区域，实际产品通常需要耐热衬层或烧蚀材料，三维结构设计时应明确喉部最小通流截面、收敛角、扩张角和出口直径之间的关系，避免型面突变造成气流分离或推力损失。

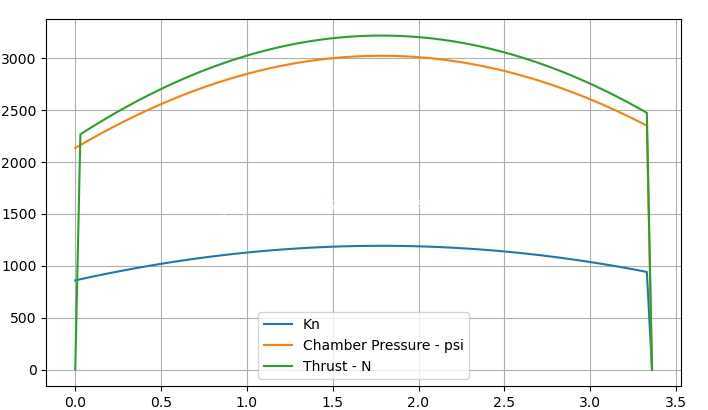

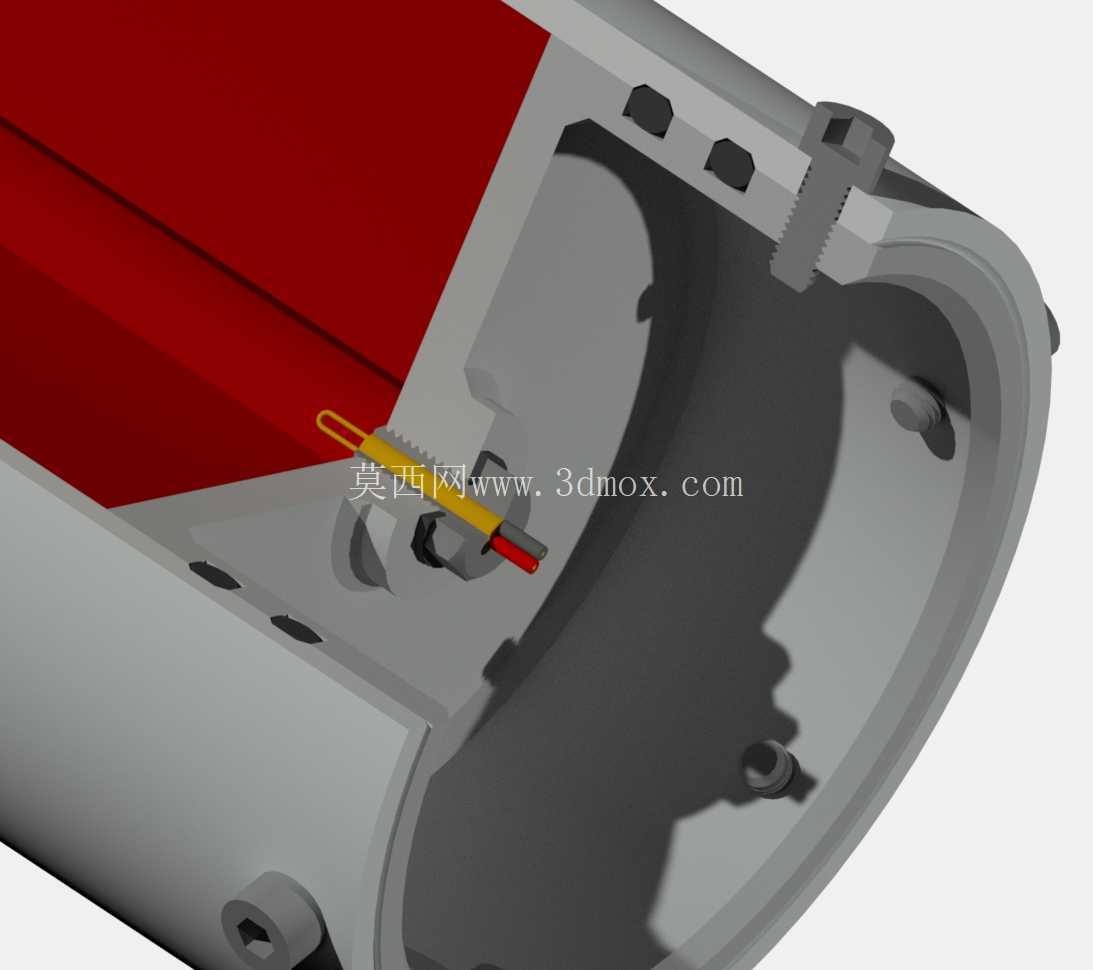

　　推进剂装填方面，该类装置通常将药柱限定在燃烧室内，通过端面、内孔或星形通道等燃烧面控制压力上升曲线。总冲、峰值推力和工作时长并非孤立指标，而是由装药质量、燃速、喉部面积和燃烧室自由容积共同决定。工程建模时，筒体内部需要预留药柱、包覆层、点火器和挡药结构的位置；后端喷管与燃烧室之间应体现定位台阶和密封压紧关系，前端盖则需考虑点火线缆通道、安全机构或封闭堵盖的安装可能。外形虽然简洁，但装配层级应区分壳体、端盖、法兰、螺栓、喷管、衬环和支架，便于后续出工程图、做干涉检查和开展仿真前处理。

　　安装边界上，圆柱外径决定了其与箭体舱壁的最小包容间隙，后端法兰外径大于筒体，形成轴向定位面；喷管向后伸出，需要保证出口端面与舵面、尾翼、发射导轨或支撑结构之间留有足够距离，防止高速燃气冲刷邻近部件。筒体上方或周向若设置抱箍、卡块或连接座，应避开法兰螺栓操作空间，并使推力线尽量与箭体质心轴线重合，减少偏心推力带来的姿态扰动。对于地面试验台应用，后端法兰可直接对接推力传感器或承力墙，前端则需保留点火器和安全防护空间。

　　在三维建模过程中，圆柱壳体适合采用回转体基础特征建立，后端法兰通过阵列孔表达周向连接关系，喷管则按收敛段、喉部、扩张段分段构建，以保证型面连续。支架和螺栓等小件应保留真实装配位置，使模型既能用于外观展示，也能服务于结构比例确认、安装空间校核和原理教学。若进一步开展工程分析，可在该几何基础上抽取内流道和壳体实体，分别进行内压承载、热防护厚度、喷管气流和连接螺栓强度校核，从而把外观模型延伸为方案设计阶段可用的数字样机。
