GX16五芯航空插头圆形连接器结构

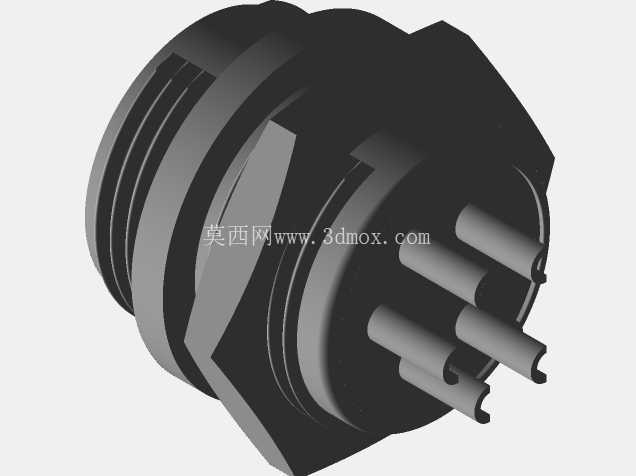

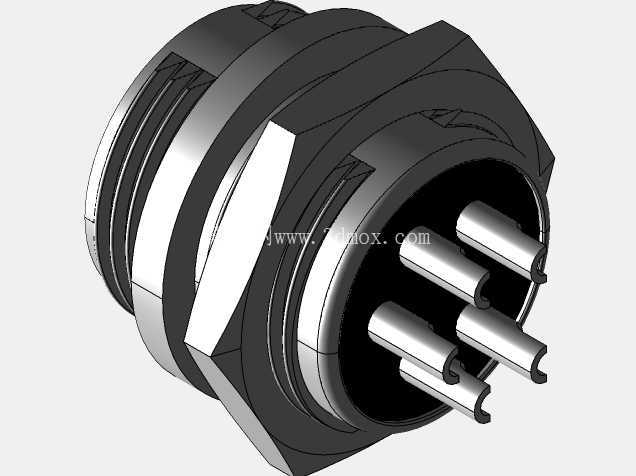

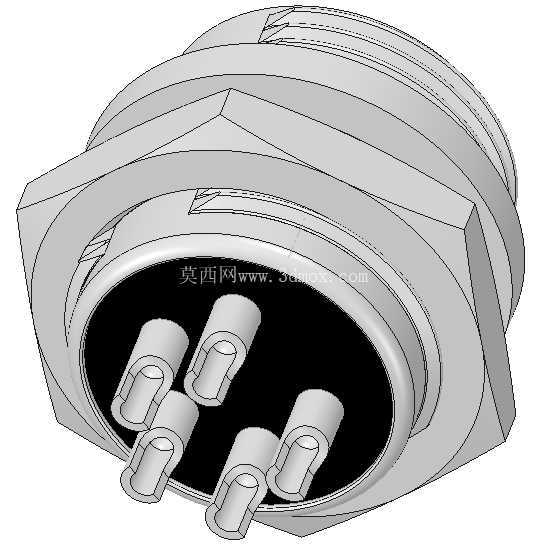

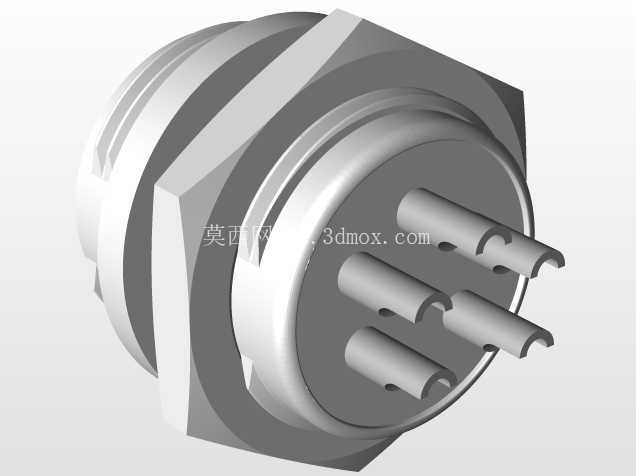

　　这套五芯圆形航空接插件的三维结构，围绕设备面板上反复插拔的供电与信号互联场景搭建，常见在工业控制柜、小型检测台、户外移动设备、机床外挂操作盒以及航空地面辅助装置里。做整机布线时，工程师最先碰到的问题不是触点导通本身，而是面板开孔后，插头如何在有限厚度上完成锁紧、密封、防误插和后期维护。该模型把前端插针、绝缘基座、金属壳体、六角锁紧面、后端外螺纹和穿舱台阶完整还原，结构边界清晰，可直接用于机箱面板干涉检查和线束走向校核。

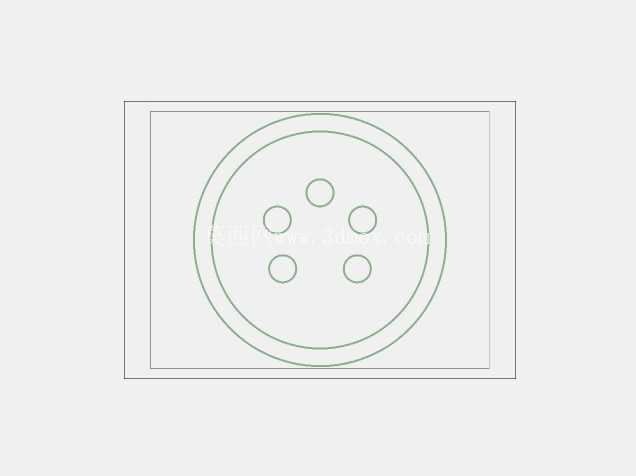

　　从实际用途看，这类连接器承担低压电源、开关量信号和小功率控制回路的可拆卸连接。五芯排布能够覆盖常见的两相电源加接地、两路反馈信号，或者一组直流供电加使能、报警等信号。针式公座固定在设备面板上，配套母头从外侧旋入；圆柱端面内的插针按圆周分布，绝缘本体把相邻针脚隔开，避免装配偏斜时导体短接。金属外壳承担机械防护和屏蔽作用，相比塑料接插件，在车间振动、油污和轻微磕碰环境下更可靠。

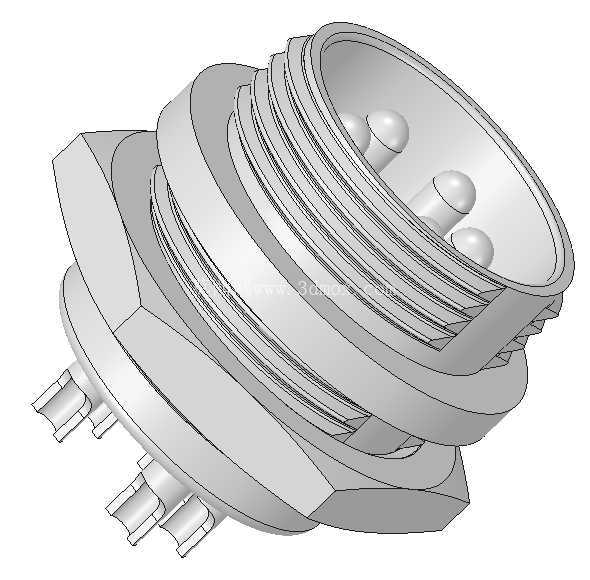

　　建模时最值得注意的是安装基准。穿舱部位以圆柱台阶作为面板贴合面，前方法兰面压在面板外侧，后方螺纹用于锁紧螺母固定。六角结构给扳手提供受力面，螺母旋紧后可限制连接器转动，避免插拔和旋合时把内部导线拧断。面板开孔不能只按螺纹大径粗略取值，需要给螺纹牙型和装配倒角留出间隙，同时控制孔径上限，否则法兰压紧面不足，密封和抗振能力都会下降。模型中壳体外径、六角对边、螺纹长度和插针伸出长度之间的比例，能够帮助设计人员判断薄钣金、塑料外壳和铝合金面板上的安装可行性。

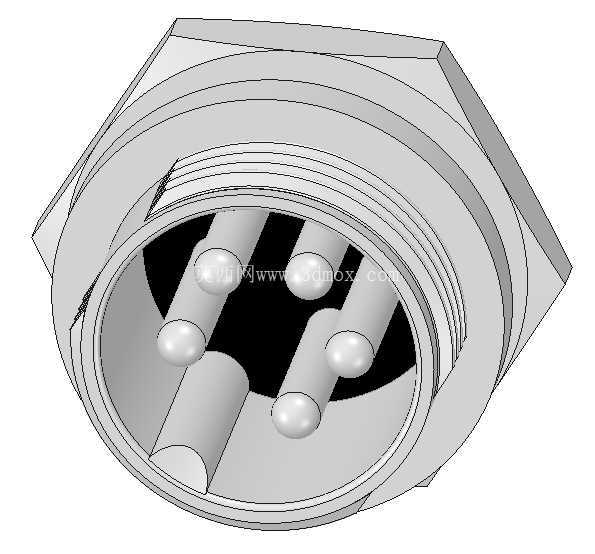

　　功能结构上，前端插针并非简单圆柱阵列。每根针体根部埋入绝缘基座，端部保持圆滑导入，便于母头触点在轻微偏心时滑入；针脚之间的黑色绝缘件形成稳定隔腔，既固定针体位置，也增加爬电距离。外圈金属壳设有配合螺纹和止挡台阶，旋接过程中先由螺纹引导轴向对中，再让端面逐步贴合，最终把触点包裹在壳体内部。这样的布局能减少侧向力直接作用在针脚上，也让维修人员在视线受限的设备背面凭手感完成连接。

　　设计思路上，该类连接器优先保证互换性和装配容错。圆形外壳适合面板钻孔加工，圆周分布触点有利于缩小外形尺寸；五针数量在紧凑体积和回路容量之间取得平衡。壳体外侧的滚花或棱面细节服务于手动旋拧，后部螺纹与六角面则服务于工厂装配。三维结构把这些特征分开表达：外观面用于工业造型和人机操作检查，配合面用于干涉与公差分析，绝缘件和针体用于电气间隙评估。对于做设备总图的人来说，不必把注意力放在细小牙型上，而应重点核对插头旋合所需的外部空间、扳手回转空间、线束弯曲半径以及标签标识位置。

　　在整机布置中，这类插座常布置在控制面板侧边、设备尾部接线区或可拆卸模块的对接面上。若面板背后空间狭窄，需要提前预留导线焊接或压接后的弯折区域；若设备经常移动，则应在插座附近设置线夹，让电缆拉力由线束固定点承担，而不是长期作用在触点上。金属外壳与面板之间还可根据防护需求增加平垫圈或密封圈，模型给出的法兰压紧宽度正是判断密封件尺寸的重要边界。通过该三维件，结构工程师可以把开孔、螺母、插头旋合路径和周边元器件放在同一装配环境中检查，从而在加工前发现孔位过近、壁厚不足、工具无法进入等典型问题。
