带半圆承托槽的双侧立板安装支座

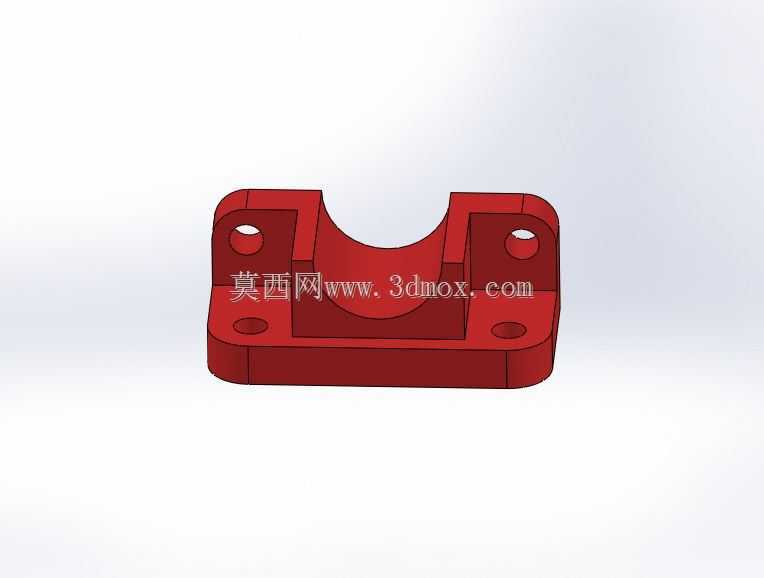

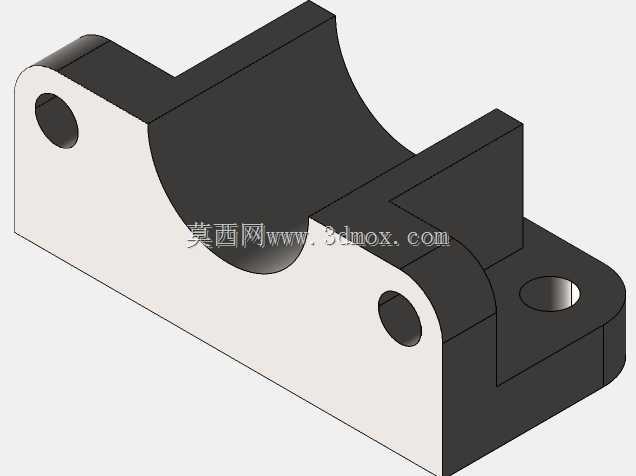

　　在车间装配线的工装夹具工位、小型动力设备的机架定位段，这类支座承担着把轴类、筒类零件牢牢托住并固定在基准台面上的作用，日常调试设备时，工人先把待承托的圆柱件落进中间的半圆凹槽，两侧立板刚好从径向限位，底部法兰贴紧安装基面，穿入紧固件后整套支撑不会出现径向窜动，比起整块式的轴承座，这种开式半槽结构在检修时不用沿轴向抽拆长轴，松开上方压盖就能直接把辊子、转轴抬出来，维护效率在连续生产线上优势很明显。从结构细节来看，底部是整块延展的矩形安装底板，四个角位分别加工出沉头通孔，螺栓锁紧后头部完全埋入板厚内，不会在底面形成凸起，保证支座和安装台面可以完全贴合，不会出现虚支、翘边的情况；底板向上延伸出左右两块对称的立式支撑板，

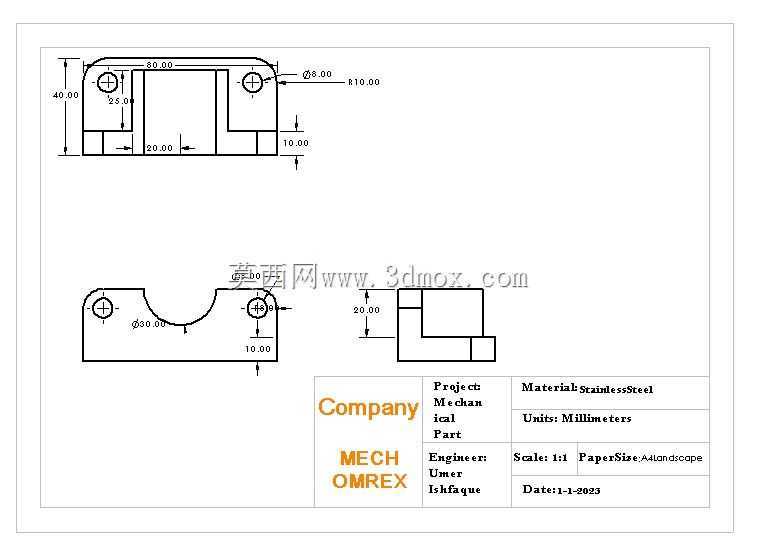

　　两块立板的顶部各开出一个同轴的圆孔，这个孔位既可以穿入定位销来对接配套的上压盖，把半圆槽合围形成完整的轴孔夹持腔，也可以作为注油、穿装限位螺钉的工艺孔。中间下凹的半圆弧槽和两侧立板是一体铣削成型的过渡结构，圆弧槽的曲率和常见的导向辊、传动轴外径做适配，槽面和轴件的接触弧长接近一百八十度，承压面积足够分散轴系运转时传递下来的径向载荷，避免局部应力集中把支撑面压出凹痕。建模时先从底板的草图轮廓开始拉伸，先确定底板的总长、总宽和基础厚度，安装孔的中心距要匹配常规机架面板的预留孔位，保证孔位不会和台面上的其他安装位发生干涉；之后在底板上表面绘制两侧立板的截面，同步拉伸到立板总高，再在两个立板之间切除出下半圆的承托槽，

　　半圆的直径要和被支撑轴件的公称尺寸保持匹配，槽底和底板上表面之间保留足够的实体壁厚，避免承载时出现弯折变形；最后在立板顶部加工出同轴的安装孔，对所有锐边做倒圆角处理，既消除热处理和机加工后的应力集中点，也避免装配时划伤操作人员。实际选型布置时，要先核对安装边界：底板的外轮廓尺寸决定了它在机架台面上占用的平面空间，立板的总高度决定了被支撑轴的中心高，这个中心高必须和整套传动链里的联轴器、带轮的标高对齐，不然轴系运转时会产生附加的弯矩，轻则磨损密封件，重则造成轴的疲劳断裂。四个安装孔的横向、纵向孔距要提前和台面的T型槽间距或者预留螺纹孔对位，如果孔距偏差过大，现场强行拧螺栓会让支座产生内应力，设备运行振动后很容易出现紧固件松脱。

　　这类支座常见于输送线的辊筒支撑、小型电机的辅助托架、工装夹具里的定位挡座，在交变振动的工况下，一体成型的实体结构比焊接拼接的支架抗振性更好，不会出现焊缝开裂的问题；半圆开式的设计也让装配容错率更高，当轴件存在少量的长度公差时，不需要严格沿轴向对位穿装，直接从上往下落位就能完成初步定位，非常适合多工位的快速装夹场景。
