紧凑型偏置轴万向传动联轴器结构

　　该结构围绕两轴存在偏角、错位或安装基准不完全共线时的旋转动力传递需求展开，主体采用短筒式外形，一端设置与主动轴配合的连接孔位，另一端形成容纳铰接传动件的腔体，整体轮廓紧凑，适合安装空间受限、轴端间距较短的传动链路。在现场布置中，这类接头常见于小型设备的动力输出端与执行端之间，例如输送辊道的分段轴连接、调节机构的手摇输入轴、轻工机械中电机与丝杠之间的补偿段，以及试验台架上需要频繁拆装的传动部位。它的核心作用不是承担大载荷冲击，而是在轴系无法保证严格同轴时，避免刚性直连造成的别劲、轴承附加弯矩和键连接早期磨损。

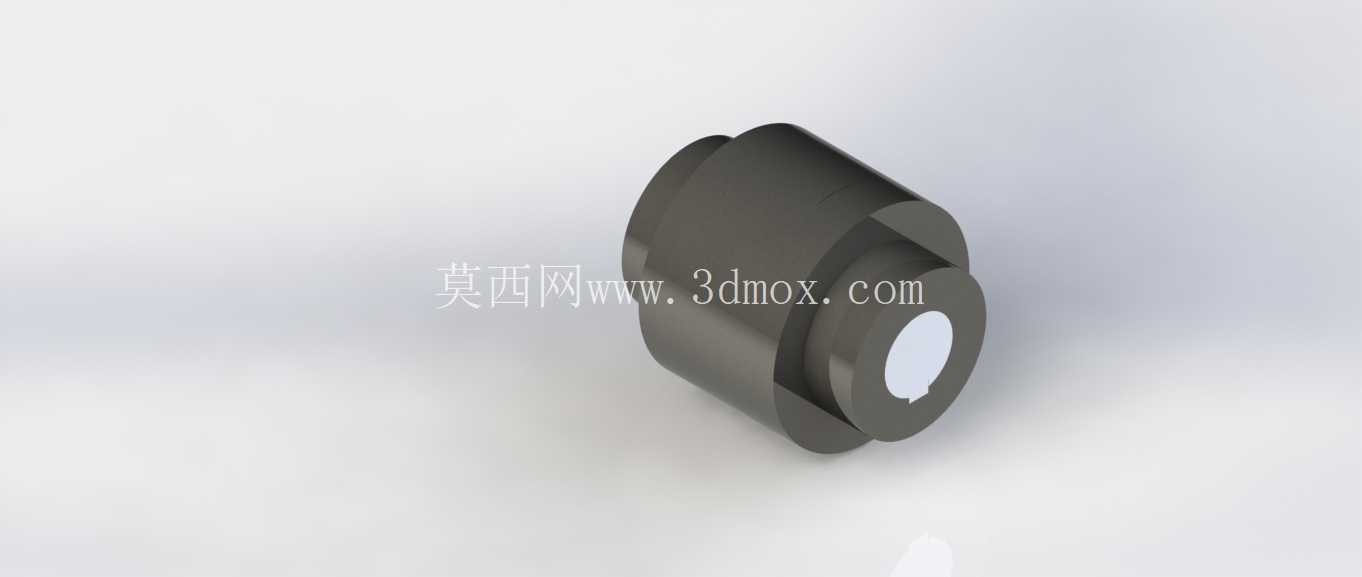

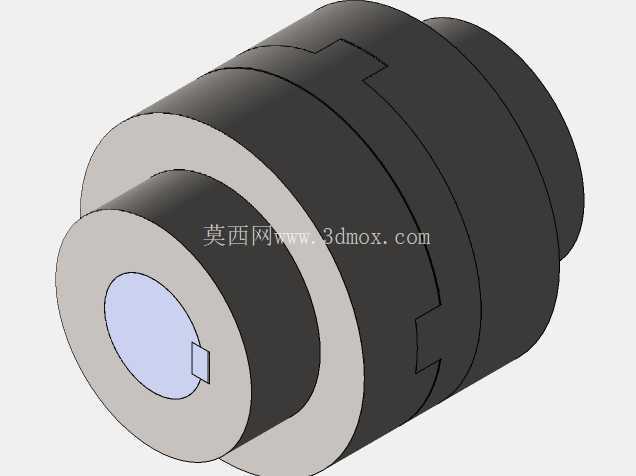

　　从结构思路看，模型将外部壳体、轴孔、台阶端面和铰接配合区域整合为一体，外圆采用多级阶梯形式：大直径段提供足够的壁厚以容纳内部摆动空间，小直径段用于靠近轴端安装并控制轴向尺寸。端面保留平整加工基准，装配时可直接贴靠轴肩或定位套，减少额外调整垫片的数量。中心孔与轴之间可通过键、销或紧定螺钉实现周向固定，具体方式随载荷性质选择；对于频繁正反转的场合，平键配合端面压紧更可靠，而轻载手动机构则可采用销连接降低加工成本。

　　实际选型时，首先要确认被连接两轴的公称直径、允许角向偏移量和轴向窜动量。该类万向接头能够补偿相交轴之间的角度偏差，但单节万向节在转动过程中存在瞬时转速波动，从动轴角速度会随转角周期性变化，因此在高速或要求平稳传动的设备中，通常采用双节布置，使中间轴两端的相位差相互抵消。若只使用单节，应控制工作偏角不宜过大，并将其布置在转速较低、对波动不敏感的环节。外形边界方面，短筒结构的最大外径决定了周围机架、护罩和走线空间，安装前需核对外圆与邻近构件的径向间隙，尤其在摆动到极限偏角时，壳体端部不能与轴承座或板件发生干涉。

　　建模过程中，轴孔与铰接部位的配合关系是重点。孔系位置需保证传动中心交汇于铰接点，台阶端面与轴线的垂直度直接影响装配后的运转状态；内部容纳摆动销或滑块的区域要留出运动包络空间，不能只按静态零位建模。圆角过渡处应避免尖锐突变，因为交变载荷下筒壁根部容易出现应力集中，壁厚变化宜平缓。润滑与维护也需在结构阶段考虑，小型封闭式接头可采用脂润滑并在装配时填充，若用于长期连续运转，则应预留注油或更换润滑脂的操作空间。

　　在不同应用场景下，该零件的材料和热处理取向会有明显差异。普通设备传动可选用优质碳素结构钢，经调质处理后获得较好的综合强度；铰接工作面要求耐磨时，可对销、套或接触表面进行淬火，提高抗磨损能力。若处于腐蚀环境或要求轻量化，也可改为不锈钢或铝合金，但需相应降低许用转矩并复核键槽承压。模型呈现的深色外观仅用于表达装配体材质效果，工程出图时仍应明确各配合面的尺寸公差、表面粗糙度和形位公差。

　　安装边界还包括轴向固定方式。轴伸入接头后，插入深度需覆盖键连接工作长度，同时不能顶死铰接腔体；轴端与内部运动件之间应保留少量间隙，以容纳热膨胀和装配误差。若两轴距离会随机架变形发生变化，可在允许范围内利用轴向滑移补偿，但不能把万向节当作伸缩套使用。设备运行前，应手动盘车检查全周转动是否有卡滞，再在低速状态下观察振动、温升和噪声，确认偏角、同轴度和紧固件状态均处于合理范围后再投入负载运行。
