越野摩托公路赛改装左后支撑支架

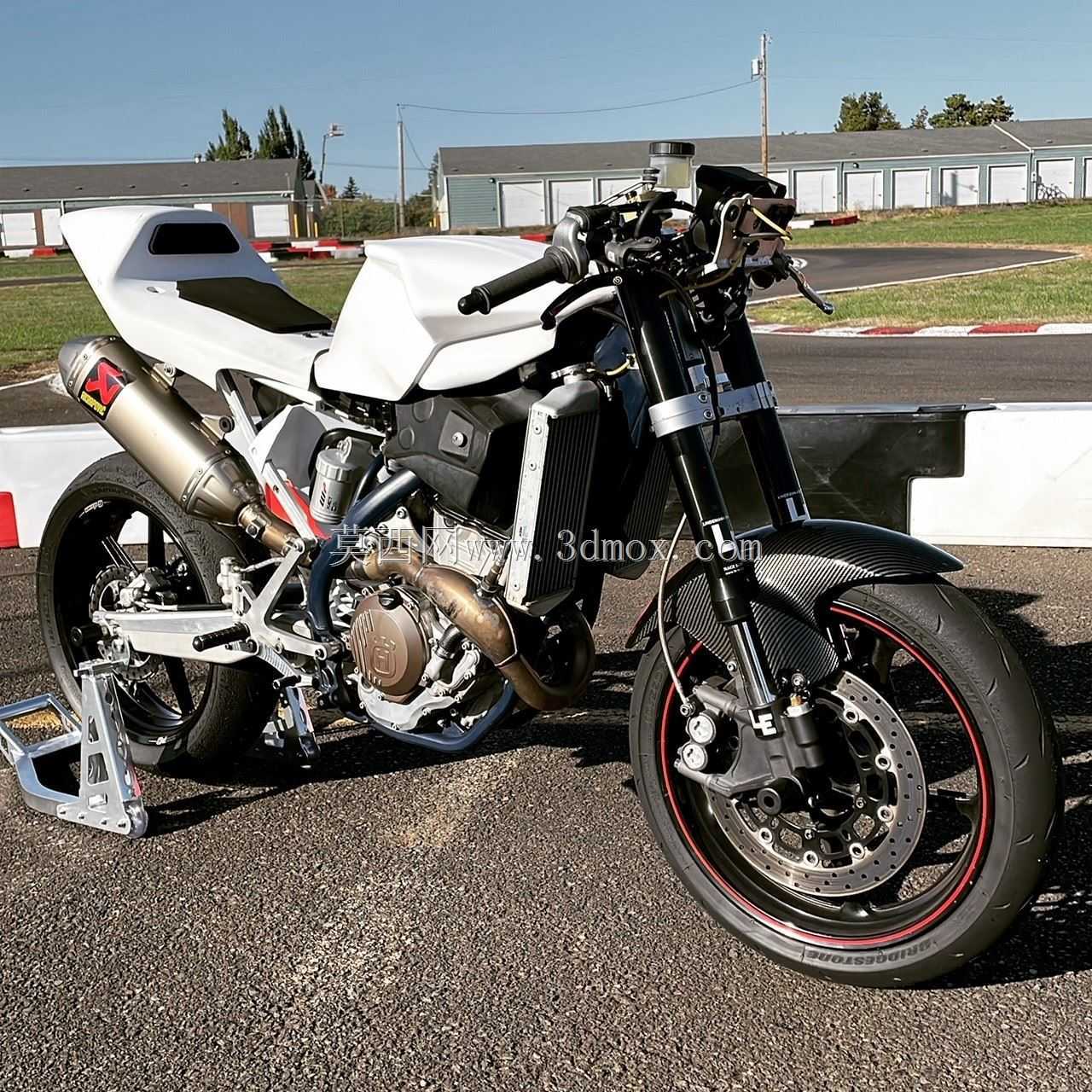

　　这套左后支撑支架的建模工作，最初是围绕中大排量越野摩托向公路赛车状态改制的需求展开的。原车在非铺装路面使用时，后段车架、脚踏区域和附属安装位都围绕越野工况布置，骑姿、受力路径和附件布局与公路竞速场景存在明显差异。改制过程中不能简单在原车护板上追加焊片，因为公路骑行时脚部支撑、车身侧倾避让、后脚踏受力以及管件连接都会形成持续载荷，若安装点落在薄板或非承力区域，长期使用后容易出现焊缝开裂、螺栓孔拉长、支架偏转等问题。

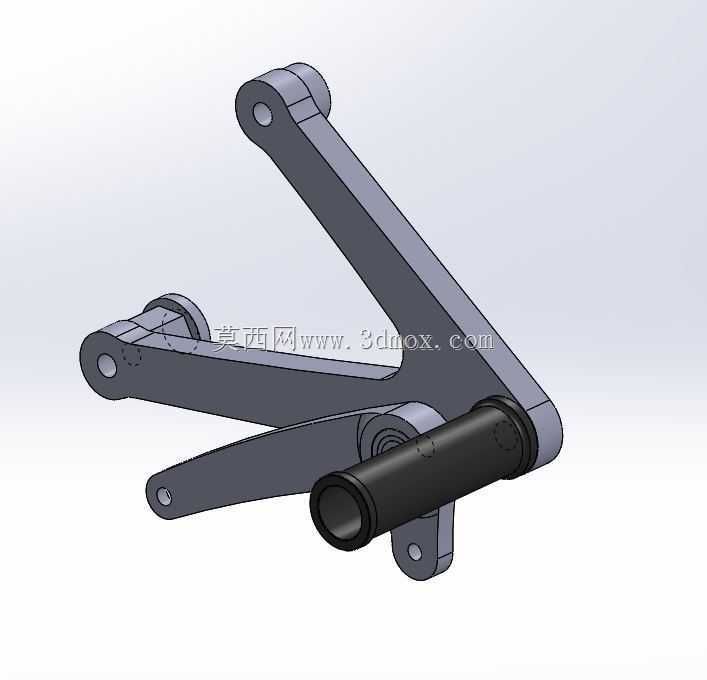

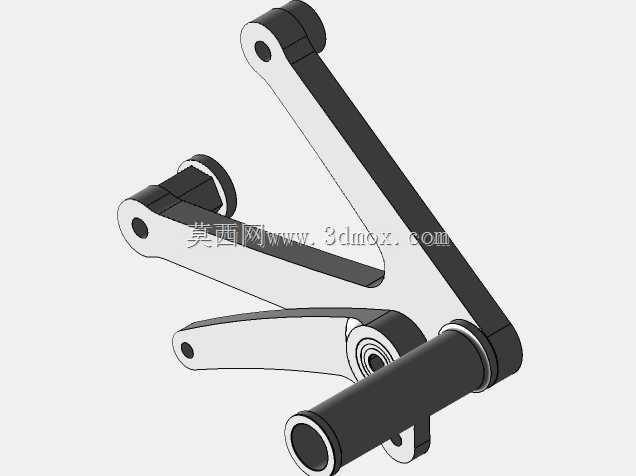

　　从结构形态看，支架采用多臂分叉式布局，而不是单一直板。几根成型臂分别承担不同方向的约束：上部臂用于对接车架侧方的既有安装点，中部臂负责保持横向位置，下部臂则与管状轴套区域形成稳定支撑。多安装孔的布置让支架在装配后不是靠单颗螺栓承受弯矩，而是通过多点定位把骑行载荷分散到车架相邻区域。孔位间距需要结合原车实测点确定，建模时不能只看外观比例，尤其要核对孔中心到管件轴线的距离、相邻孔的高低差以及支架与车架管之间的贴合间隙。

　　中间的黑色圆柱轴套是该结构里比较关键的边界件。它既为相关摆转或支撑部件提供同轴安装基准，也决定了支架左右方向的有效宽度。轴套外径、内孔长度和端面位置会直接影响装配后零件的同轴度；若轴套偏短，外侧部件可能压紧支架臂面，造成转动卡滞；若轴套偏长，则会留下轴向窜动间隙，使紧固件在交变载荷下松动。建模时应把轴套视为装配基准，先固定其轴线和端面，再反向校核各支臂的延伸角度，避免后期为了避让相邻零件而反复改动孔位。

　　支臂截面采用偏厚实的扁平形态，这种处理适合承受脚踏和后支座区域常见的复合载荷。骑手在公路弯道中频繁移重心、制动时脚部施加反力、起步时后段附件产生拖拽，这些载荷并不沿单一方向传递。支臂边缘做圆滑过渡，可以减少尖角处的应力集中；靠近孔位的区域保留足够材料宽度，能够降低挤压失效风险。需要注意的是，支臂并不是越宽越好，外侧轮廓必须给链条、后刹车管路、排气侧护板以及脚部动作留出空间，特别是车辆压弯或悬架大幅运动时，支架不能与相邻运动件发生干涉。

　　在实际改制场景中，这类支架通常服务于定制化重新布置方案。原车越野状态下的后脚踏、附属支座和骑行三角不一定适合公路赛姿态，设计人员需要根据目标骑姿调整脚部支撑位置，同时保持与车架主承力管的可靠连接。三维建模的价值在于提前把安装关系摆清楚：先导入或测绘车架侧部连接点，再建立轴套轴线和各孔位中心，随后用支臂把这些基准连接成封闭传力路径。通过剖面检查，可以观察孔边到臂边缘的材料余量；通过装配体干涉检查，可以确认螺栓装入后是否有扳手空间，螺母侧是否能贴合，轴套端部是否与外部零件发生摩擦。

　　外形尺寸方面，支架整体属于后车架侧部紧凑型零件，展开范围受限于原车尾部和摇臂上方空间。支臂长度不宜盲目外扩，因为脚部支撑点越远离车架，杠杆弯矩越大，对根部强度和螺栓夹紧力的要求越高。安装边界上，上方连接点应尽量靠近车架管或原设计加强区，下方固定点需要避开薄板蒙皮；轴套轴线应与对应配合件保持平行或同轴，不能为了外观线条牺牲几何关系。若后续进入加工阶段，板材切割件可通过激光或水切成型，轴套与支臂之间采用焊接时需控制热变形，焊后再精加工孔位和轴套端面，更有利于保证装配精度。

　　从使用角度看，该支架并不是装饰性覆盖件，而是连接骑乘动作、后段附件和车架结构的承力部件。设计时应把静态装配、骑行受力和维护拆装放在同一模型里校核：螺栓能否穿过，脚部是否自然，管件是否避让，悬架压缩时有没有碰擦，都需要在三维环境中反复确认。这样形成的左后支座结构，既能满足越野车型公路化改制的布置需求，也为后续根据不同骑手体态和赛事配置调整支臂角度提供了明确基础。
