烤箱面板初步冲压成型模具结构设计

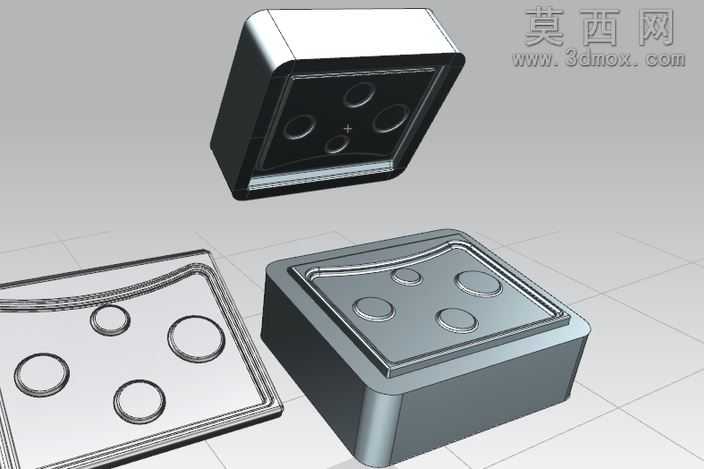

本套模型为烤箱面板类零件的初步冲压成型模具三维设计成果，建模阶段围绕冲压工艺的基础成型逻辑展开，先针对烤箱面板的外观造型与功能需求拆分结构，确定凸模、凹模、模架的基础轮廓尺寸，所有结构特征均按照冲压加工的实际生产逻辑搭建，避免出现无法落地的工艺死角。建模过程中优先保证模腔与待成型烤箱面板的曲面贴合度，针对面板上的圆形凹陷定位结构，在凸模与凹模对应位置做了精准的特征匹配，预留出合理的冲压间隙，保证冲压过程中材料能够均匀流动，不会出现起皱、拉裂的工艺缺陷。材质渲染部分，针对模具的核心工作部件采用金属模具钢的材质表现，还原金属表面的哑光磨砂质感与边缘的高光倒角效果，清晰区分模架部分与成型工作部分的材质差异，让整套模具的结构层次一目了然；待成型的烤箱面板零件则采用家电常用的金属板材材质表现，呈现出板材冲压后的平整表面与凹陷结构的光影过渡，直观展示冲压完成后的零件成型效果。结构设计上，整套模具采用上下模对合的基础冲压结构，上模设置对应面板凹陷特征的凸台结构，下模设置匹配的凹模型腔，模体边缘做了圆角过渡处理，既避免冲压过程中应力集中导致的模具损耗，也能保证板材进料时的顺滑度。设计思路围绕初步方案验证的核心需求展开，没有添加过多复杂的附属机构，重点呈现核心成型结构的匹配关系，方便后续针对冲压行程、卸料结构、定位结构做进一步的优化调整，也能直观验证面板造型的冲压可行性，提前预判成型过程中可能出现的材料拉伸问题，为后续的模具细化设计与工艺参数调整提供直观的三维参考，整体模型结构清晰，特征完整，能够清晰展示烤箱面板冲压模具的核心成型逻辑与基础结构布局。
