钓鱼诱饵成型冲压模具结构设计

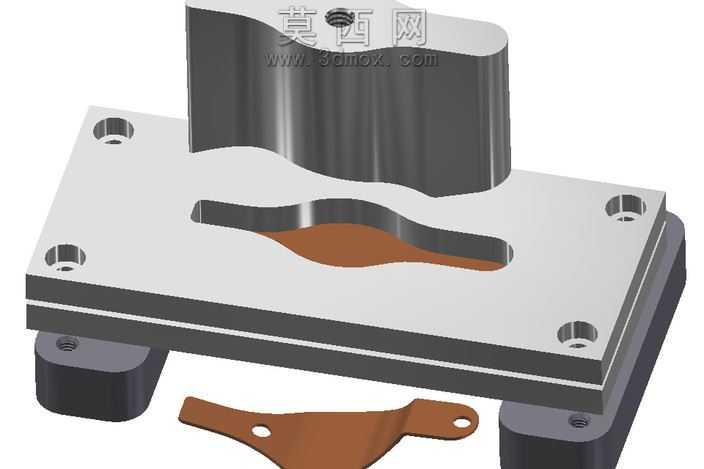

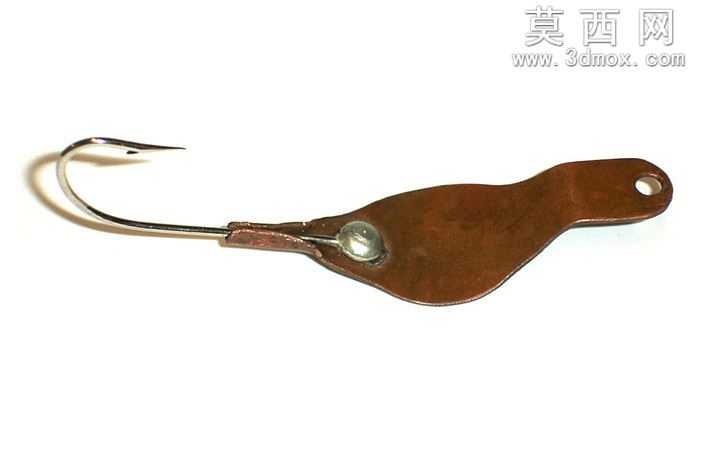

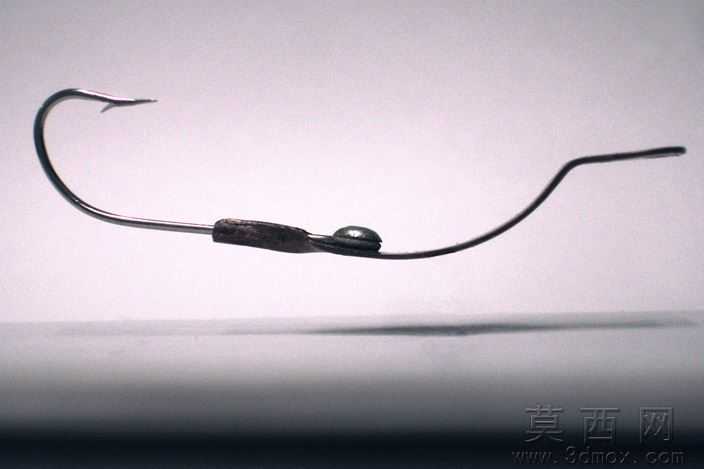

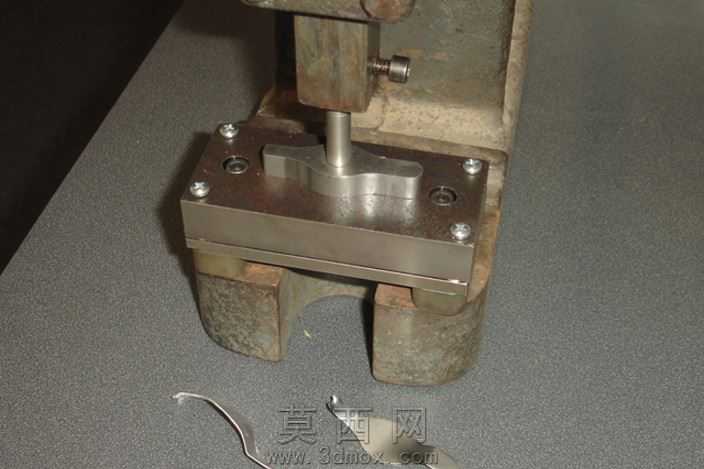

本套模型为钓鱼诱饵类零件的冲压成型模具，采用Autodesk Inventor完成全参数化三维建模，整体装配结构完整，可直接用于生产加工参考。建模过程中首先对目标诱饵零件的外形轮廓进行提取，针对其仿生鱼形的曲面造型、两端安装孔位的位置精度要求，确定采用冲孔、落料复合的冲压工艺方案，保证零件一次成型即可达到尺寸要求，减少二次装夹带来的形位误差。模具整体采用标准后侧导柱模架结构，上下模座选用45号钢材质进行建模，表面做调质处理的材质设定，导柱导套配合部分设置为H7/h6的间隙配合，保证合模过程中的运动精度，避免长期冲压生产出现的导向磨损偏移。凸模部分针对诱饵的仿生曲面轮廓做成型面设计，刃口部分预留合理的冲压间隙，根据板材厚度设置0.1mm的双面冲裁间隙，保证冲裁断面的光洁度，减少毛刺产生；凹模部分采用整体式镶块结构，建模时对刃口做1.5度的落料斜度设计，方便冲压完成后成品零件的脱模，避免卡料问题。模具的卸料结构采用弹性卸料板设计，搭配矩形弹簧提供卸料力，建模时对弹簧的预压缩量、行程进行参数化设定，保证冲压过程中卸料板先压紧板材再完成冲裁动作，防止板材冲裁过程中出现翘曲变形。定位结构采用固定挡料销搭配导正销的组合形式，对条料的送进步距进行精准限位，保证每一次冲压的零件轮廓位置一致，提升生产良品率。整套模型在渲染阶段对不同部件做了差异化材质区分：上下模座赋予磨砂钢材材质，凸凹模刃口部分赋予淬火高速钢的亮面金属材质，诱饵成品零件赋予棕色硬质塑料的材质效果，支撑脚部分赋予发黑处理的金属质感，通过光影渲染清晰展现模具的装配层次与结构关系。设计过程中充分考虑线切割加工、数控铣加工的工艺可行性，所有成型面、安装孔位均符合常规机加工的工艺要求，模座上的固定沉孔、螺纹孔均采用标准件参数建模，可直接导出工程图用于生产制造，整套模具结构紧凑，导向精度可靠，能够满足小尺寸仿生鱼饵零件的批量冲压生产需求，同时也可作为同类小型异形冲压件的模具设计参考模板。
