切割折弯级进冲压模具结构设计

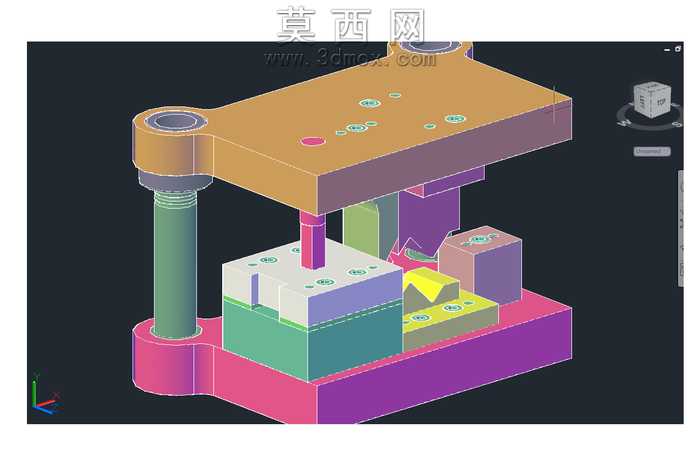

本作品为切割折弯工序集成的级进冲压模具三维建模成果，建模过程中严格遵循冷冲压模具设计规范，对上下模座、导柱导套、凸模、凹模、卸料板、定位组件等核心结构进行了1:1参数化还原。建模阶段先完成整体模架的基准搭建，采用标准导柱导套作为导向机构，保证上下模合模时的同轴度与运动精度，模座部分采用加厚结构设计，提升模具整体刚性，适配连续冲压工况下的载荷冲击。针对切割与折弯两个核心工序，分别对凸凹模的工作刃口、折弯成型型腔做了精细化结构处理：切割工位的凸模采用快换式安装结构，刃口段预留修磨余量，方便后期维护更换；折弯工位的凹模设计了可调式成型间隙，可适配不同厚度板材的折弯成型需求，同时在折弯入料侧做了导向倒角，避免板材送进过程中出现卡滞、刮伤问题。材质渲染阶段区分了不同零部件的材质属性，模座部分采用合金结构钢的哑光金属质感，导柱导套做了镀铬亮面处理，工作凸凹模采用模具钢的深灰金属质感，不同功能的垫板、固定板分别用差异化的色彩区分，既方便结构识别，也让整体装配层次清晰直观。设计思路上采用工序集成化布局，将板材切割、折弯工序整合在同一套模具内，通过多工位级进的送料方式完成连续加工，省去了单工序模的多次定位装夹环节，能够有效提升冲压加工效率，同时减少多工序定位带来的成型误差，保证工件加工精度的一致性。模型完整还原了模具的装配关系与运动逻辑，可用于模具结构教学、成型工艺验证以及冲压生产前的结构干涉检查，各零部件之间的装配间隙、运动行程都经过参数校核，确保模具开合过程中无结构干涉，送料、定位、成型、退料各动作衔接顺畅，符合实际冲压生产的工况要求。
