工业烟气余热回收省煤器三维结构模型

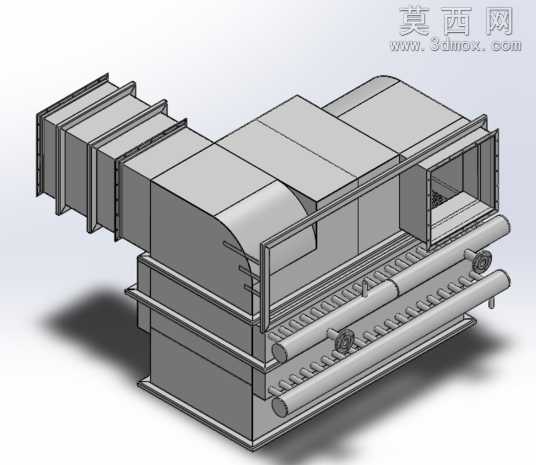

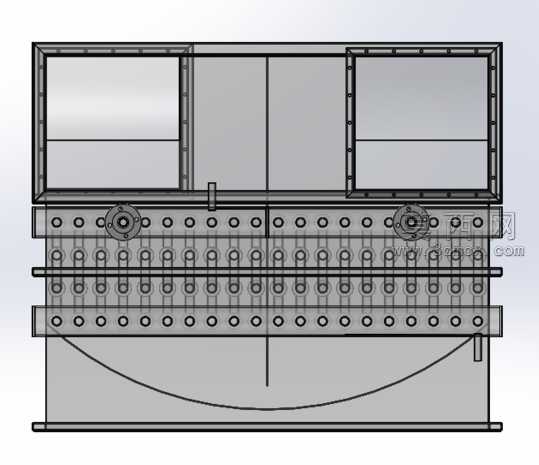

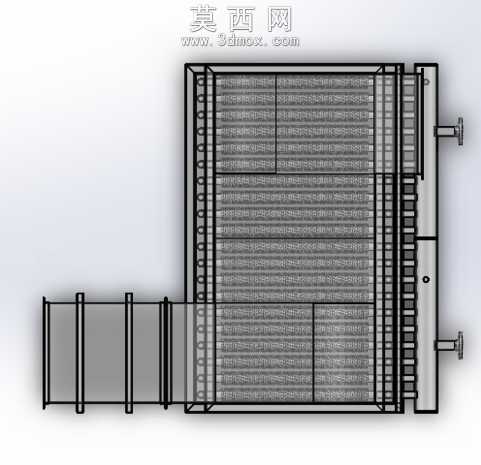

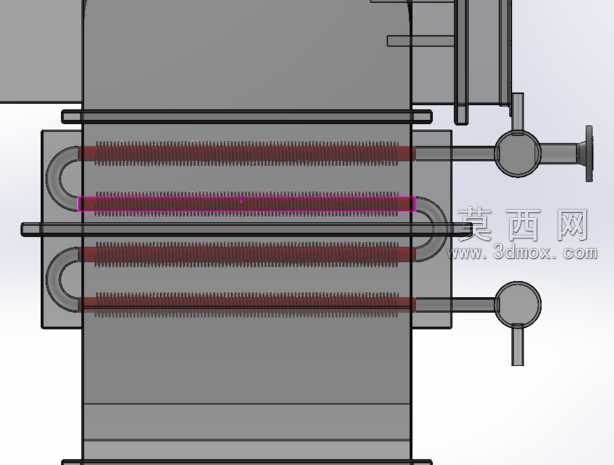

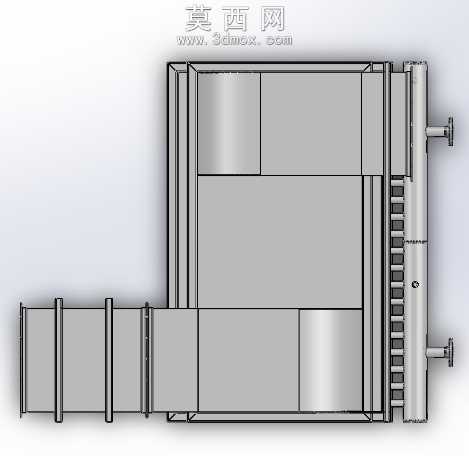

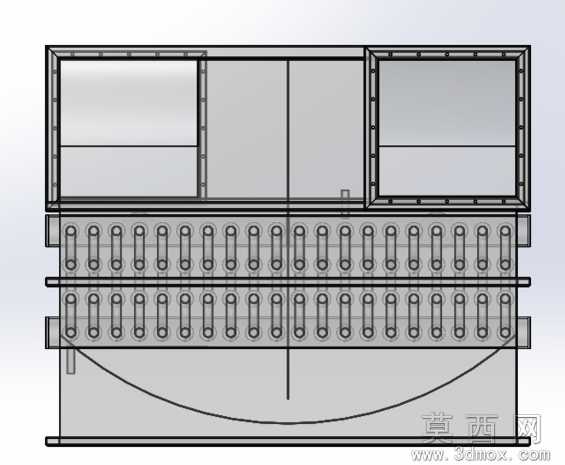

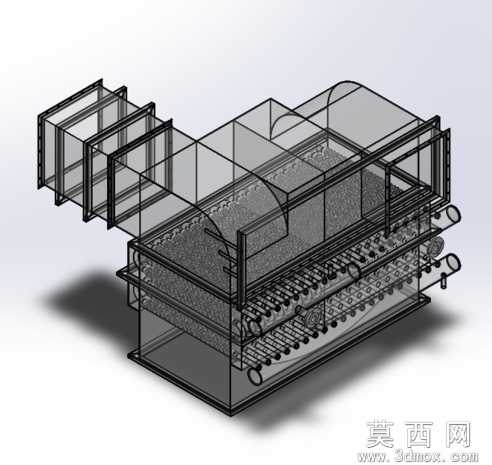

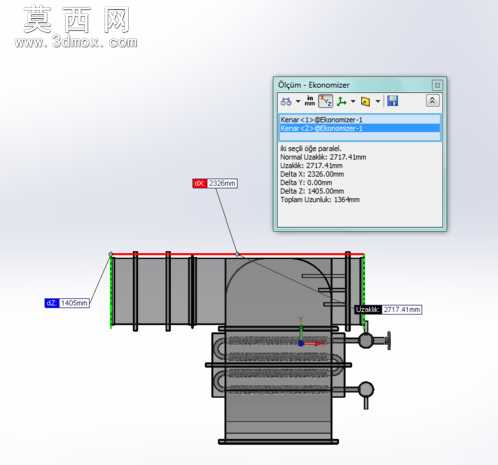

本模型为工业锅炉配套烟气余热回收省煤器的完整三维结构模型，采用SolidWorks进行全参数化建模，整体以线框加实体混合渲染的方式呈现，清晰展现设备内外层结构布局。建模过程中严格遵循工业省煤器的实际设计规范，首先搭建外部密封壳体框架，壳体采用分段式模块化结构设计，进烟端设置渐扩式导流腔，引导高温烟气均匀进入换热核心区，出烟端设置渐缩式汇流腔，保障烟气排出顺畅，壳体外部预留检修法兰与吊装接口，符合实际设备的安装维护需求。核心换热区域采用错排管束结构建模，逐根绘制换热管的排布路径、管端固定管板以及支撑折流板，折流板按照等间距错位布置，既可以延长烟气在换热腔内的停留时长，强化对流换热效果，也能对换热管束形成稳定支撑，避免长期运行出现管束形变。水侧管路系统完整建模，包含进水分配集箱、出水汇流集箱以及管束间的连通管路，清晰展现给水从低温侧进入、吸收烟气热量后从高温侧送出的完整流道走向，同时在壳体底部设置灰斗与排污接口结构，还原设备积灰清理、排污泄水的功能结构。材质设置上，壳体部分采用普通碳素钢材质，换热管束采用耐低温腐蚀的ND钢材质，不同部件赋予差异化的金属材质表现，渲染时采用半透明壳体效果，无需剖切即可直观展示内部管束、折流板、管路的相对位置与装配关系。设计思路围绕省煤器的核心节能功能展开，通过精准的结构排布最大化烟气与给水的换热面积，优化烟气流道降低流动阻力，同时兼顾设备的结构强度与安装维护便利性，完整还原了工业省煤器的所有核心结构特征，可用于锅炉系统配套设计展示、换热原理教学演示以及设备结构优化参考，模型各部件均为独立可编辑特征，支持后续根据不同工况参数调整管束数量、壳体尺寸、接口位置等设计参数。
