川崎ER6F摩托车可调式上翻后集板

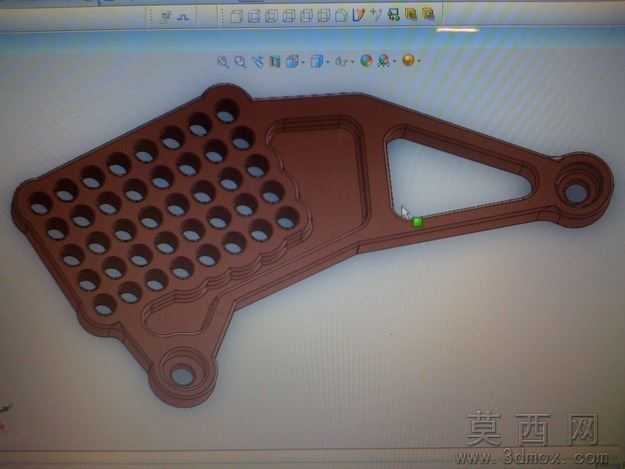

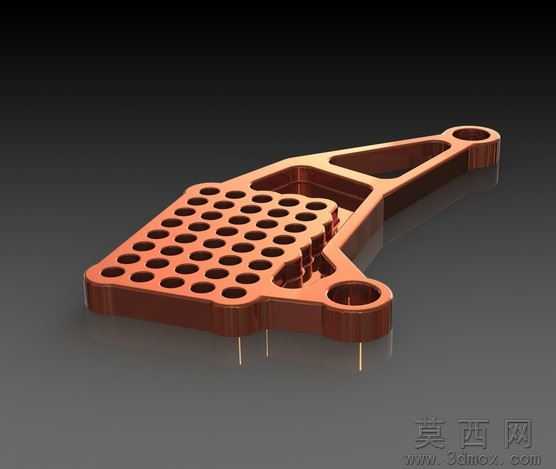

本作品为适配川崎ER6F车型的后集板（杰克板）三维建模作品，建模过程依托三维参数化设计软件完成，全程遵循摩托车改装件的结构强度与轻量化双重设计逻辑。建模初期先梳理改装件的功能需求：该部件需实现后方杰克的上翻调节功能，符合国际摩托移徙组织2012年相关改装规范，因此首先完成整体轮廓的草绘搭建，以三个安装固定孔位为定位基准，确定部件的整体安装边界与受力支撑点位。主体结构设计上，采用一体化镂空减重方案，左侧区域排布规则的圆形通孔阵列，在保证结构刚性的前提下最大化削减部件自重，避免增加车辆后部的非簧载质量；右侧设置三角形镂空腔体，既契合整体的力学传力路径，将安装点位的受力均匀分散至整个板面，也进一步优化了部件的视觉轻量化效果。建模过程中对安装孔位做了加厚凸台处理，凸台边缘做圆弧过渡，避免应力集中导致的部件开裂，同时板面边缘全部做圆角倒角处理，既消除加工锐边，也优化了部件的空气动力学表现，减少骑行过程中的风阻与风噪。材质渲染阶段，为部件赋予了高强度改性工程塑料的材质效果，模拟玻纤增强尼龙的哑光棕褐色质感，调整材质的粗糙度与反光参数，还原注塑成型部件的表面质感，同时对结构棱线做了细微的高光处理，凸显部件的结构层次感。结构细节上，三个安装孔位均预留了标准紧固件的安装间隙，上翻调节的铰接点位做了同轴度约束，保证部件安装后可顺畅实现角度调节，不会出现卡滞或旷量问题；板面的加强筋布局完全贴合受力方向，在镂空区域之间形成连续的传力路径，保证部件在承受骑行颠簸载荷、调节操作载荷时不会出现形变。整个建模过程严格遵循实装适配的尺寸要求，所有安装点位的相对位置、孔径参数均匹配川崎ER6F的原车安装位，无需额外打孔即可实现原位安装，同时可调式上翻结构可满足不同骑行场景下的杰克位置调整需求，兼顾实用性与改装美观性。
