上单翼遥控航模固定翼飞机结构

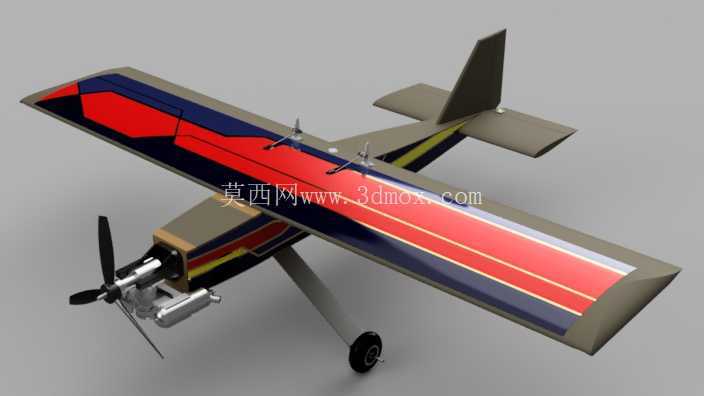

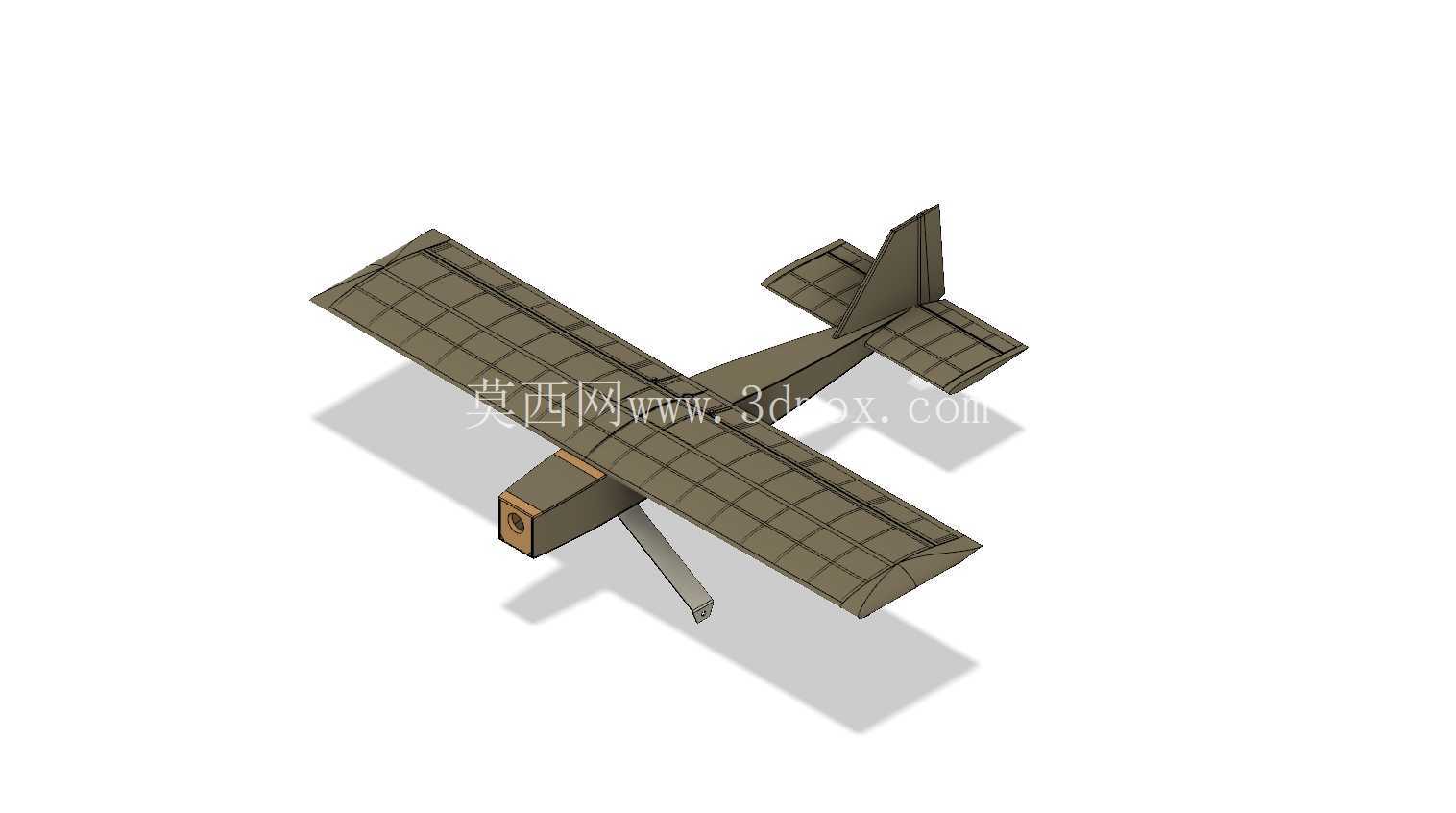

　　这套三维结构围绕上单翼轻型固定翼航模展开，建模时把整机拆成机翼、机身、尾翼、起落架和动力安装区几个独立模块，便于后续按加工方式分别出图、装配和干涉检查。机翼采用高置布局，翼面通过分格肋板与主梁形成轻质承力骨架，外覆蒙皮后可获得较好的抗弯刚度；这种布置能让机翼远离地面螺旋桨气流干扰，也使低速起降阶段升力中心更稳定，适合训练场、开阔草地和航模俱乐部日常飞行。机身前段保留了紧凑的动力舱边界，可容纳小排量硝基发动机，也可在安装座、防火墙和电池舱尺寸匹配后换装等效电动动力。动力轴线、机翼安装角和尾翼力臂在模型中保持明确的相对位置，工程师调整重心时可沿机身纵轴移动电池或油箱，避免为配平而额外增加配重。半对称翼型的选择兼顾升力效率与操纵反馈：

　　相比完全平凸翼型，它在正飞和轻度机动时姿态更跟手；相比厚对称翼型，它又能保留较低的失速速度，适合入门后练习航线、起落和简单特技。机翼与机身的连接区域需要重点校核，翼台、绑带或插销位置不能与机身内部油箱、舵机走线冲突；模型中机翼平面面积较大，拆装运输时还要保证翼梁接头在反复插拔后不出现局部应力集中。尾翼由水平安定面、垂直安定面和对应舵面组成，尾容量通过尾翼面积与力臂长度共同保证。方向舵主要修正地面滑跑和空中偏航，升降舵控制俯仰，副翼则布置在机翼后缘外侧；三个通道的舵机摇臂、拉杆走向和舵面铰链间隙都应在装配阶段预留活动空间，防止大舵量时拉杆触碰肋板或蒙皮。起落架采用外露式支柱结构，主轮位于重心稍前位置，

　　着陆冲击可通过支柱弯曲和轮胎变形吸收；尾轮或尾橇与方向舵联动后，地面转弯半径更小。整机外形尺寸的控制不能只看飞行性能，还要考虑运输边界：机翼可拆后，机身长度、尾翼高度和螺旋桨直径应能放入常规航模运输车；车间装配时，机头防火墙到机翼前缘的距离决定了动力安装和维护空间，机翼下方到地面的高度则影响螺旋桨直径选择与起降防擦地风险。结构选材上，翼肋、隔框和蒙板可使用轻木或层板，主梁承受弯曲载荷，接头和起落架固定区应使用更强的层板或金属件。三维建模过程中，所有骨架分格、舵面分割线、起落架固定座和动力安装孔都被实体化表达，既能用于数控制作、激光切割，也能在装配前检查零件层级。飞行场景方面，该机型不追求高速竞速，而偏向稳定巡航、短距起降和教练改装；

　　宽大机翼在低空慢飞时容错率较高，平直的机身外形也降低了蒙皮包覆和手工修形难度。对于结构设计人员，模型的价值在于把翼梁、机身隔框、尾翼支撑和动力舱防火墙之间的传力路径直观呈现：升力由机翼蒙皮和翼肋传给主梁，再经翼台传入机身；发动机推力经防火墙传到纵向隔框；着陆载荷由起落架支柱传到机身加强区。围绕这些路径调整板厚、支柱角度和接头位置，可在重量与强度之间取得平衡，也为后续改装襟翼、加大油箱或更换电动动力留下安装余量。
