忍者斜坡电动遥控滑翔航模结构

　　该作品呈现的是一款面向斜坡滑翔场景的电动固定翼航模结构，整体设计围绕低速滑翔、坡面气流利用、轻木板材加工和电机动力补充展开。模型的核心用途并非承载任务设备，而是服务于航空模型飞行验证、气动外形试制、结构装配练习以及遥控飞行爱好者的自制飞机开发。对于从事航模结构设计和轻型飞行器三维建模的人员来说，这类模型的价值在于把翼面、机身、动力布置、材料厚度和装配边界统一到可加工的平面构件中，使设计者能够在正式切割板材前检查外形比例、构件干涉和安装空间。

　　从飞行场景看，斜坡滑翔机主要在山坡、海岸迎风坡、开阔草地等环境中使用。坡面上升气流可以为固定翼提供持续升力，飞机在无动力或小动力状态下完成盘旋、掠坡、低速通场和滑翔降落。该结构在传统斜坡滑翔机基础上加入电机，使起飞和低空补能更加灵活：当坡面气流较弱或飞机高度不足时，动力系统可提供短时推力；在气流稳定时，可降低动力依赖，保留滑翔机低阻力、长留空的特点。这样的布置兼顾了纯滑翔机对气流的要求和电动航模的容错性，也降低了新手在起飞阶段对弹射、手抛或坡地牵引条件的依赖。

　　外形尺度上，整机翼展约1250毫米，属于中等尺寸固定翼航模。该尺度在飞行稳定性和运输便利性之间取得平衡：翼展足够大，能够获得较低翼载，有利于在弱上升气流中维持滑翔；同时机翼、机身和尾翼可拆分为板材构件，便于使用轻木片、胶合板和常规模型加工工具制作。翼载约33克每平方分米，说明设计目标偏向轻盈、低速和良好的滑翔响应，而不是高速竞速或大载荷飞行。较低翼载对机翼刚度、重心位置和表面平整度较敏感，因此结构建模时需要重点控制翼梁、翼肋、蒙皮或板材拼接区域的抗弯能力，避免机翼在气流扰动中产生过大扭转变形。

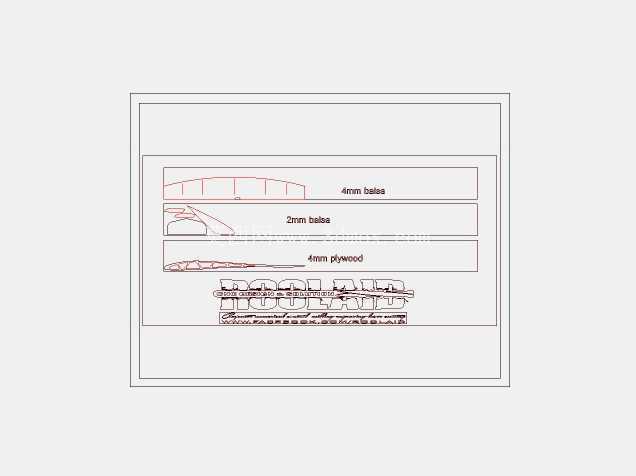

　　材料选择体现了典型轻木航模的制作思路。图中构件区分了4毫米轻木、2毫米轻木和4毫米胶合板等不同厚度区域。较厚轻木适合用于对局部刚度有要求但仍需控制重量的部位，例如机身侧板、翼肋或支撑框架；2毫米轻木更适合外形包覆、轻量隔框和受力较小的整形件；4毫米胶合板则应布置在电机座、机翼对接区、起落或捆绑固定点等高载荷位置。胶合板密度更高，不应大面积滥用，否则会使重心前移并增加翼载；轻木虽然轻，但在电机扭矩、着陆冲击和机翼弯折载荷下需要通过木纹方向、胶合面积和加强片来保证强度。

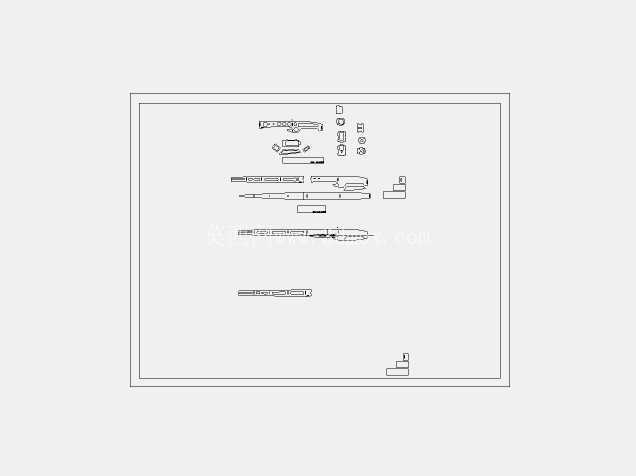

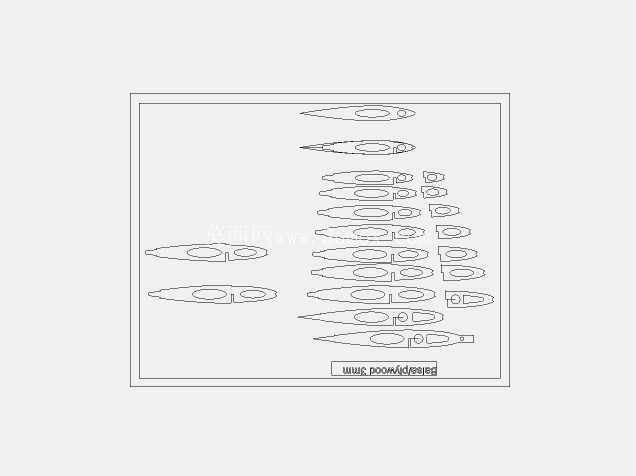

　　设计思路上，模型采用板材切割与平面套料的表达方式，各零件以轮廓线形式排布，便于数控切割、激光切割或手工加工。三维建模时不能只绘制外观曲面，还需要把每块板材的厚度、槽口宽度、插接深度和胶合余量表达清楚。机翼区域应关注翼型轮廓、翼肋间距、主梁贯通位置以及前后缘的成形方式；机身区域要关注电机安装面、电池仓空间、接收机和电调布置、机翼插接位置以及尾翼支撑结构。若电机直接前置，电机座需要承受螺旋桨拉力和陀螺力矩，胶合板加强区应延伸到机身侧板，而不是单独固定在薄轻木板上。电池仓则要预留拆装通道和绑扎位置，使重心可通过电池前后移动进行微调。

　　安装边界方面，1250毫米翼展的飞机在工作台面上完成总装时，需要预留翼面拼接、水平尾翼校准和垂尾垂直度检查空间。机翼与机身的对接面应保证左右机翼安装角一致，任何左右迎角偏差都会导致滚转趋势；水平尾翼需与机翼基准线平行，垂直尾翼则应与水平尾翼保持正交，否则飞行中会出现偏航或滚转耦合。电机轴线通常需要相对机身轴线设置轻微右偏和下拉角，用以抵消螺旋桨旋转产生的扭矩和P因子效应；具体角度虽需试飞调整，但模型结构中应预留电机座垫片或可调安装面，避免后期只能通过强行掰动支架修正。

　　从气动角度看，斜坡滑翔机强调细长机翼、较小下沉率和稳定的低速操纵性。机翼构件在装配后应保证翼型表面连续，前缘不能出现明显折线或台阶，否则会提前破坏气流。机身外形可适度简化，因为航模尺度下阻力控制重点在机翼、翼身接合部和尾翼拉杆区域。尾翼设计要兼顾稳定性与操纵灵敏度：垂尾面积过小会在坡面紊流中出现航向摆动，平尾尾力臂过短则会降低俯仰安定性。三维结构布置时，尾翼撑杆、拉杆或连接板应尽量减少松动，操纵面铰链间隙也要控制，以免飞行中出现颤振或操纵迟滞。

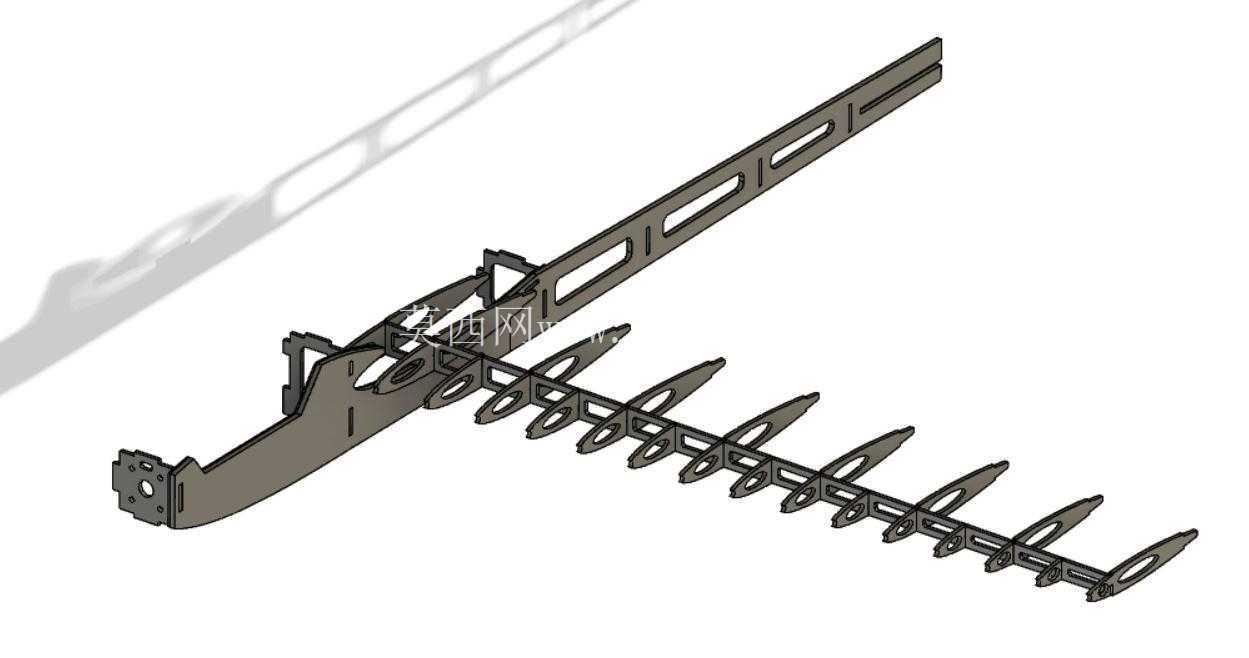

　　在实际制作流程中，可先依据平面轮廓建立各板材零件，再按厚度装配成翼肋框架、机身隔框和尾翼组件，随后检查电机、电池、电调、接收机和舵机的空间冲突。电池仓不宜过度贴近机头外端，应围绕目标重心安排；舵机摇臂、拉杆和舵角的运动路径需要在模型中做运动干涉检查，确保升降舵、方向舵或副翼达到极限偏角时不会顶住机身结构。对于斜坡飞行，着陆场地往往不如铺装跑道平整，机腹、机头下缘和翼尖位置可考虑局部加强，但加强件应集中在冲击传递路径上，避免无差别增加重量。

　　总体来看，该航模结构把轻木板材工艺、电动动力补能和斜坡滑翔气动需求结合在一起，适合用于固定翼航模的结构拆解、套料加工、装配验证和飞行参数调试。建模重点不在复杂曲面渲染，而在板材厚度、载荷路径、重心边界、动力安装和翼面校准这些决定飞行成败的工程细节。
