手抛滑翔航模飞机结构设计

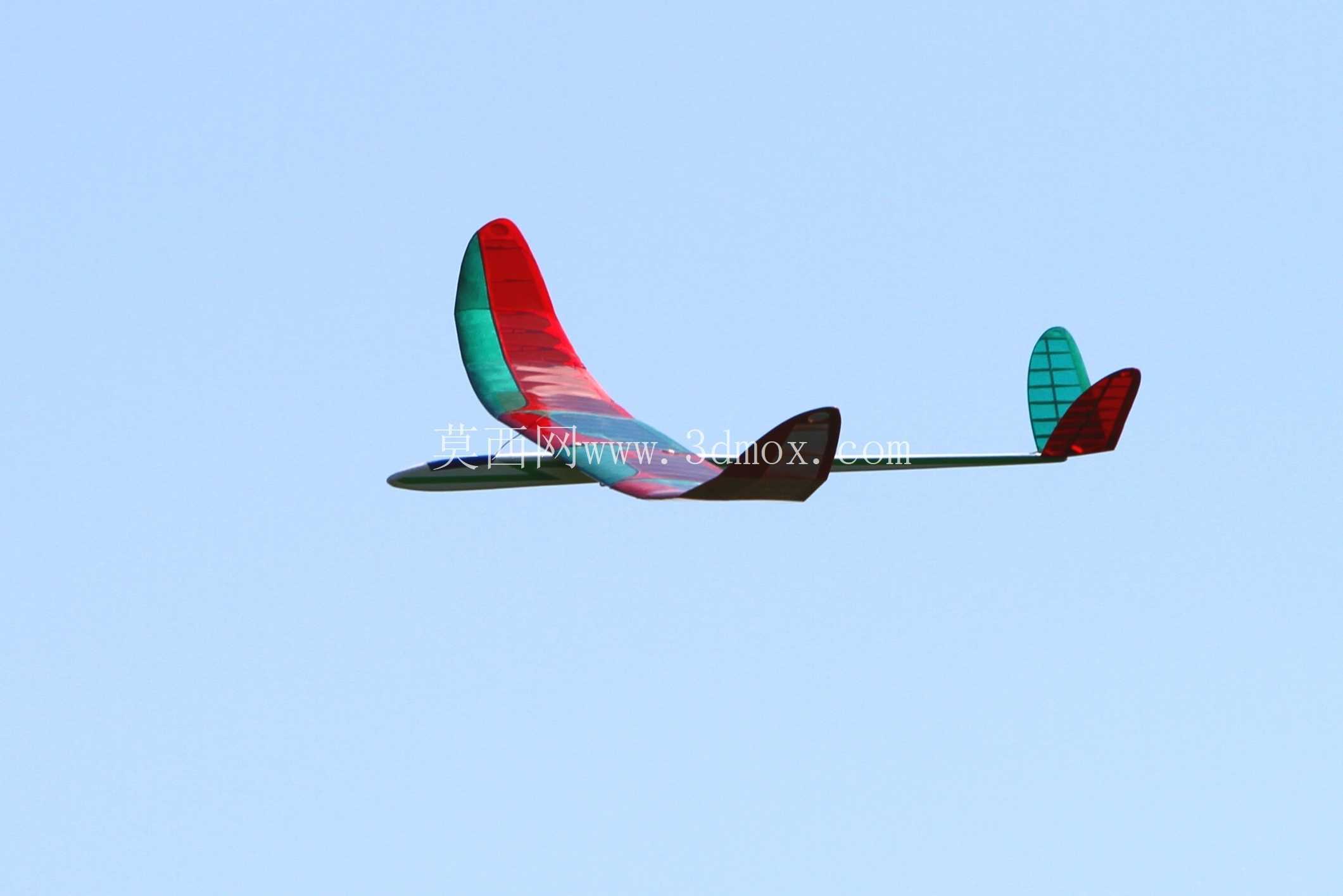

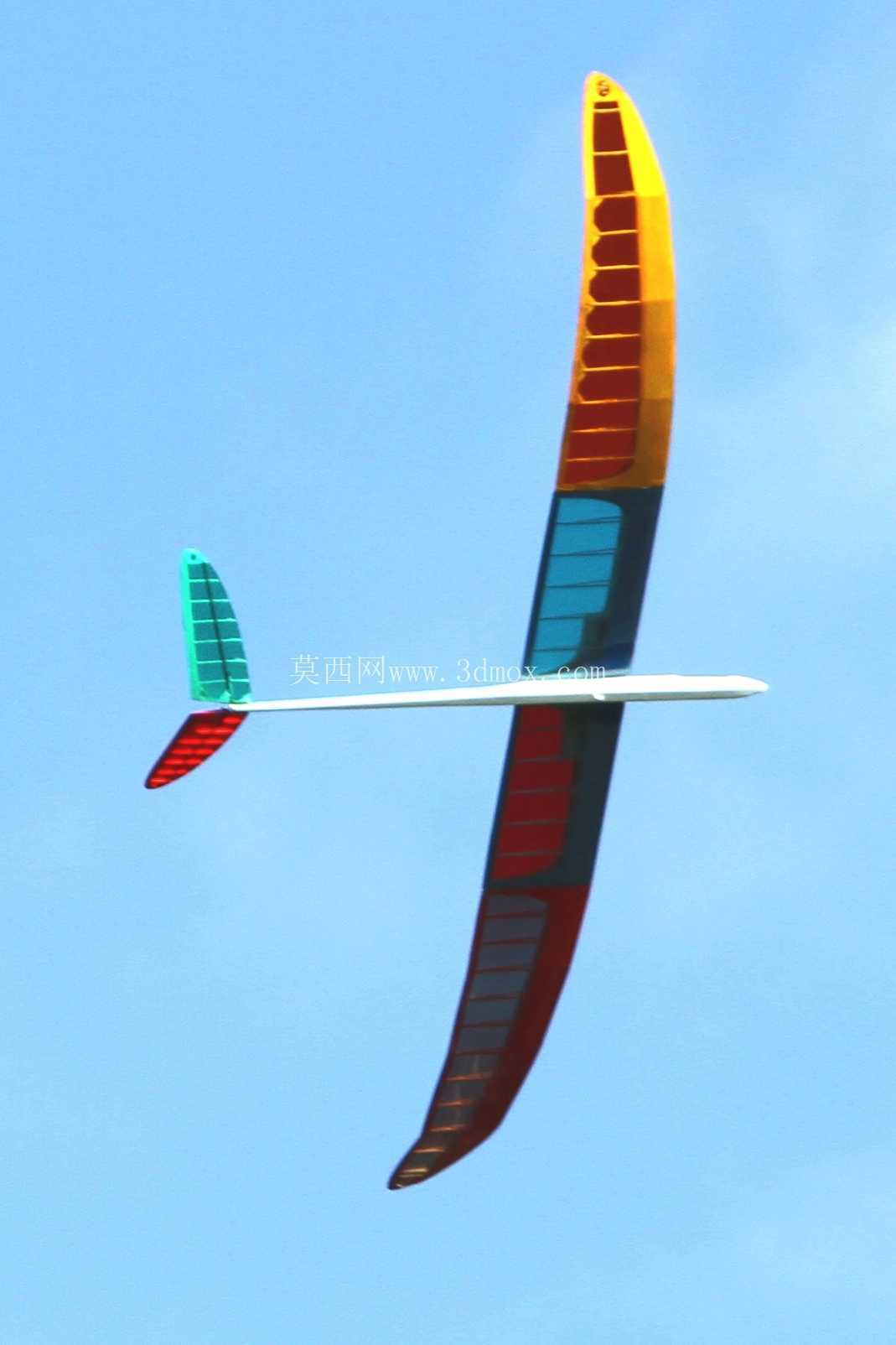

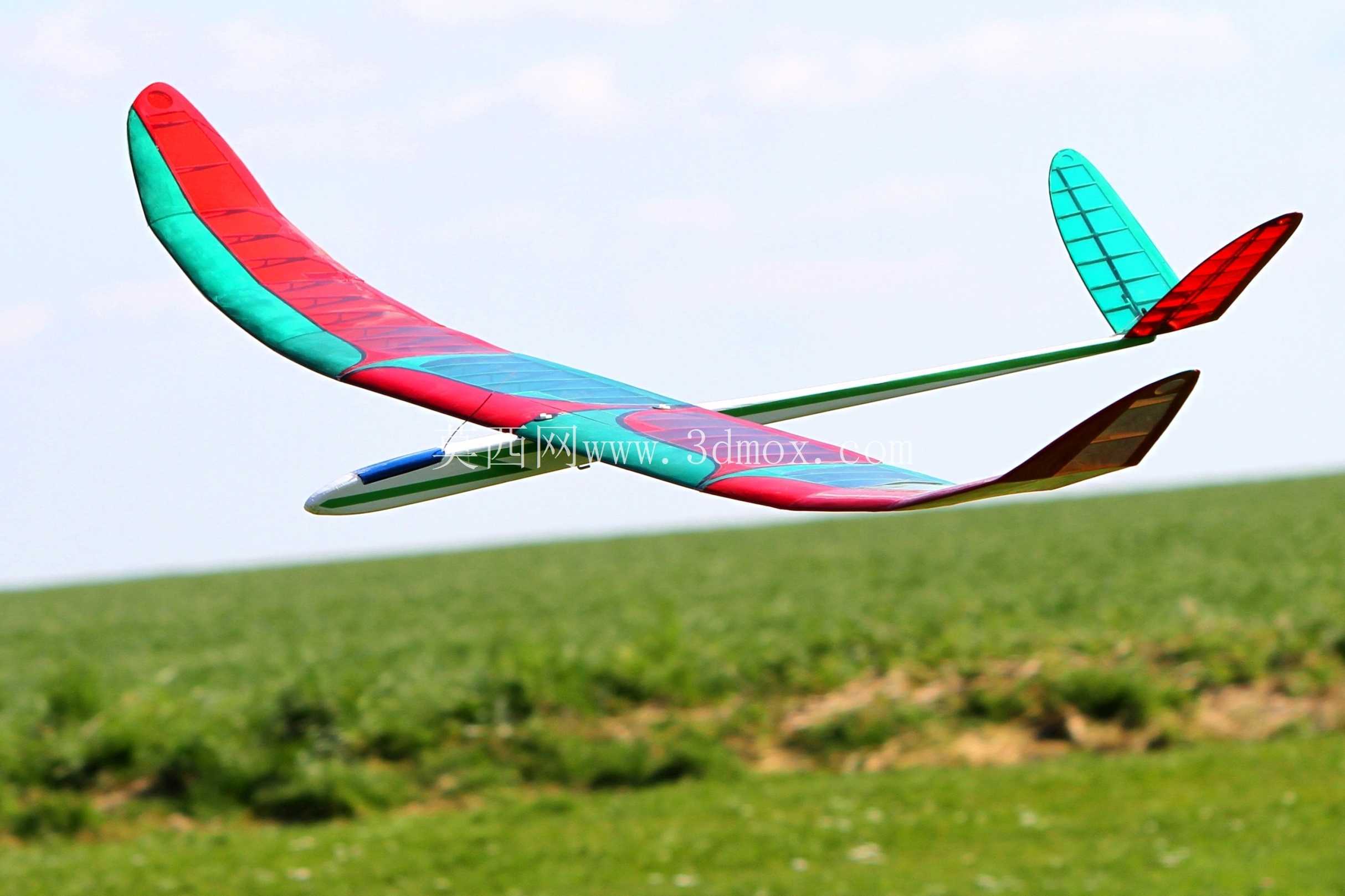

　　该作品呈现的是一架轻型固定翼滑翔航模，整体采用大展弦比上单翼布局，机身由细长尾撑连接主翼与尾翼，适合无动力手抛起飞、山坡气流滑翔以及低速长航时飞行训练。从结构设计角度看，这类航模的核心并不在于复杂动力系统，而在于翼面气动外形、重心位置、尾翼配平以及各部件连接刚度之间的协调。主翼采用明显后掠并带有上反角的平面形状，翼尖区域向上翘起，可在低速飞行时提升横向稳定性，减少侧滑引起的滚转失控。机翼后缘布置完整副翼或折曲操纵面，用于滚转控制；翼面内部通常以轻木肋板、碳片主梁或泡沫芯材构成承力骨架，外覆蒙皮后形成轻质承力壳体。

　　在实际使用场景中，该类滑翔机多用于航模教学、气动布局验证、户外休闲飞行以及小型无人机无动力平台验证。手抛起飞时，操作者需沿机身纵轴给予平稳初速度，机翼在较低迎角下建立升力；若遇到坡面上升气流，飞机可通过减小下沉率延长留空时间。与高速螺旋桨飞机不同，滑翔机对阻力和重量极为敏感，设计时需要控制机身截面尺寸，尾撑采用细长杆状结构，以在保证尾翼力臂的同时降低结构质量。尾翼部分由垂直尾翼和水平尾翼组成，图中垂尾采用较高的单片式结构，平尾位于机身末端，用于俯仰稳定和方向配平。尾翼面积不宜过大，否则会增加摩擦阻力和惯量；也不宜过小，否则在低速段容易出现偏航阻尼不足。

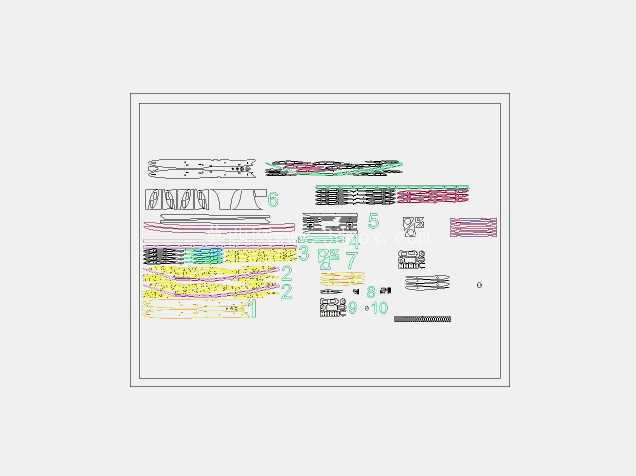

　　建模时应优先建立机翼基准翼型、翼展方向站位和弦长变化曲线，再通过翼肋、主梁和蒙皮分区完成实体或薄壁结构。主翼与机身连接处是关键载荷边界，手抛着陆和轻微坠地时，该区域会承受弯曲与扭转载荷，因此需要设置加强片、绑带槽或插接套管。机身前端可预留小型电池、接收机或配重舱，用于调整重心；对于无动力版本，机头配重主要服务于重心落在机翼气动中心附近的目标。尾撑与主翼、尾翼的连接应避免单点固定，宜采用十字插接、碳杆预埋或夹板压紧方式，以提高抗扭刚度。

　　外形边界方面，整机展开后翼展较大，收纳运输时需要考虑机翼可拆卸或分段插接；垂尾高度决定了放置和包装时的竖向边界，平尾后缘则影响尾轮或着陆支撑位置。起落装置在简易滑翔航模中常被简化为机腹滑橇或柔性底部接触区，着陆时让机身腹部承受摩擦，避免脆弱尾翼直接触地。若用于改装小型电动巡航平台，可在机头或机身中部预留螺旋桨拉力线位置，但需重新核算重心、电机拉力角和电池舱空间。

　　从工程表达角度，该模型适合用于航空爱好者理解固定翼滑翔机的升阻比、尾容量、上反效应、重心包线和翼面受力路径。外观上的高饱和度红、青配色不仅提高空中辨识度，也便于在飞行过程中判断机翼姿态和滚转方向。结构细化时，应重点检查翼尖扭转、操纵面间隙、尾翼对称度以及机身直线度，这些因素都会直接影响低速滑翔时的稳定性和盘旋效率。
