飞翼布局喷气式教练飞行器结构

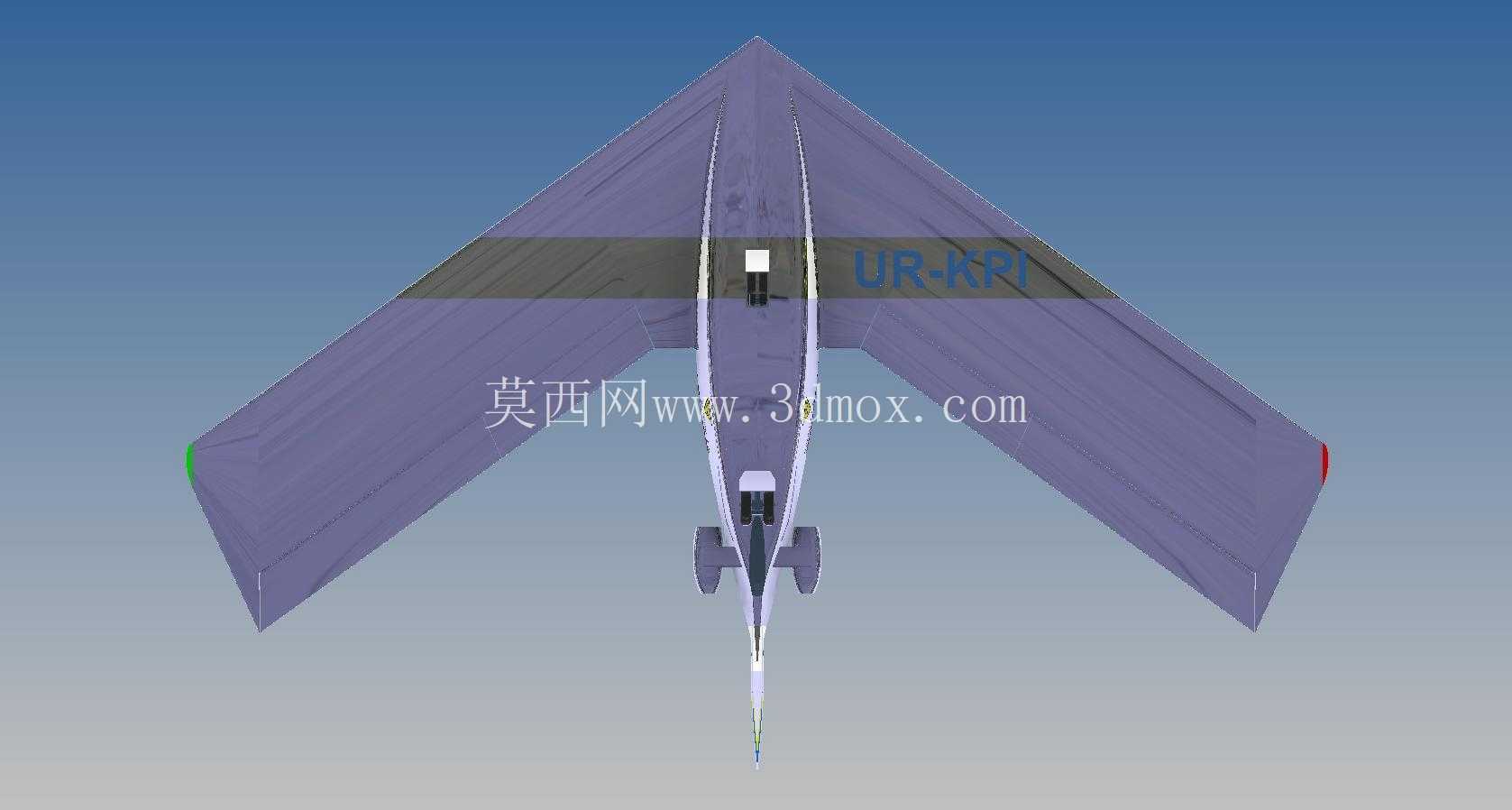

　　该飞翼构型飞行器采用无垂尾、无平尾的融合翼身布局，整机升力面沿机身纵向连续延展，机翼前缘后掠、翼尖收束，机身与机翼之间没有传统民用飞机的明显台阶过渡，这种布局首先改变的是结构受力路径：常规筒状机身承担的纵向弯矩，被分散到整片翼盒内，左右翼面的气动载荷通过中央翼段直接平衡，机身不再作为单独的承力筒承受集中弯矩，中央翼盒就成为整机刚度核心。建模时需要优先锁定中央翼段的翼型厚度、主梁站位和翼面扭转角，因为飞翼没有独立尾翼提供配平力矩，纵向配平完全依靠机翼后缘控制面和翼面自身的气动扭转，控制台区域的负扭转设计正是为了在巡航迎角下让翼尖局部迎角低于翼根，延缓翼尖失速，同时让整机压心与重心保持在允许的纵向稳定裕度内。

　　动力布置采用四台涡轮喷气发动机，吊舱分列机身尾部两侧，发动机轴线与机身纵轴保持小角度安装偏角。这个偏角不能随意设定：推力线若高于重心过多，加油门会产生明显下俯力矩，收油门则出现上仰；若横向间距过大，单发停车时的偏航力矩会超出飞翼控制面的配平能力；间距过小又会让喷流相互干扰，降低推进效率。吊舱与翼身之间设置承力挂架，挂架内部预留燃油管、电缆和发动机维护通路，挂架接头位置要避开机翼主梁的高应力区，同时不能让发动机喷流直接冲刷翼面后缘结构，避免后缘复合材料蒙皮长期受高温燃气影响。

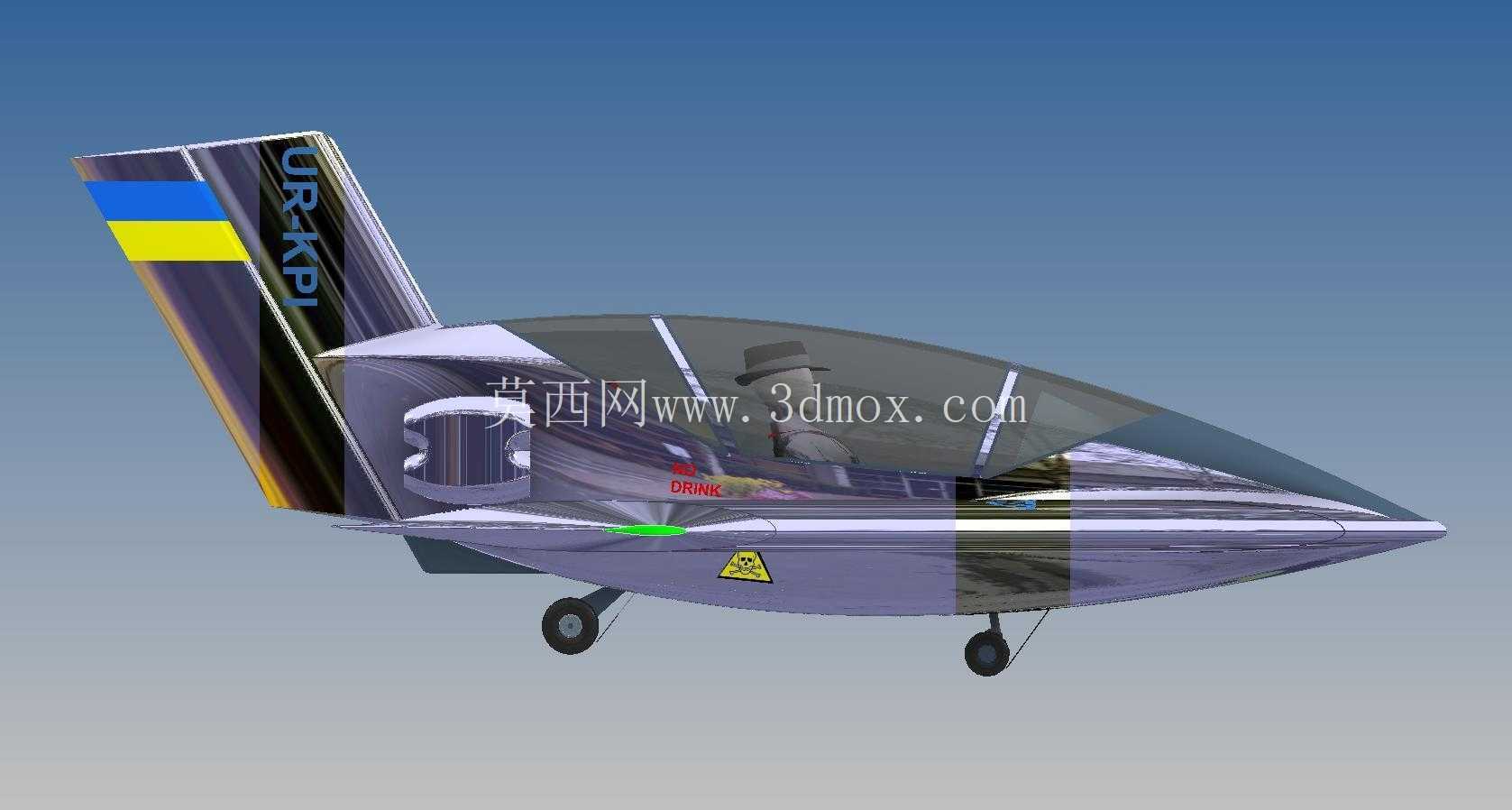

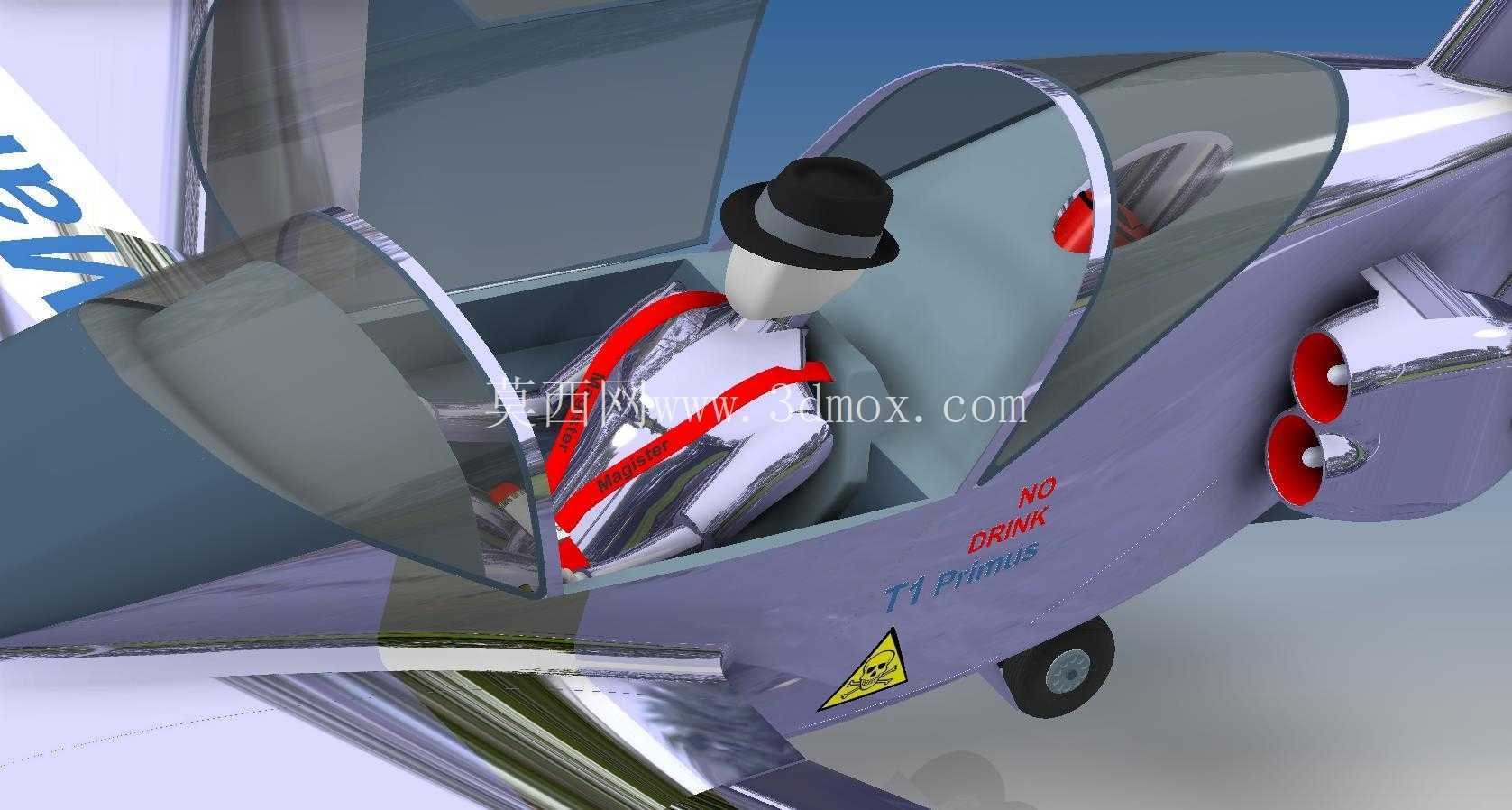

　　座舱位于机头中央，透明舱盖沿机身曲面隆起，内部布置座椅、操纵机构和仪表安装空间。飞翼布局的机身截面比常规飞机更扁宽，座舱后方可顺势布置主燃油箱和航电设备舱，设备舱重心应尽量靠近整机重心，减少燃油消耗和设备拆装带来的重心偏移。起落架采用可收放结构，前起落架布置在座舱下方，主起落架支点靠近翼身过渡段。主轮距需要满足地面转弯和侧风着陆稳定性要求，机轮收起后须完全埋入翼身内部，舱门关闭后与外表面保持连续，不能破坏翼面下部气流；收放机构的转轴、作动筒和锁止位置要在狭小翼盒空间内完成运动包络校核，避免轮胎、支柱与翼肋、管路发生干涉。

　　机翼后缘沿展向布置多段控制面，靠近翼尖的控制面同时承担副翼和方向配平作用，内侧控制面主要用于升降配平和增升。由于没有垂直尾翼，偏航控制不能依靠传统方向舵，需要通过左右控制面的阻力差、开裂式阻力板或推力协调来实现，模型中控制面的铰链线、作动器安装槽和翼后缘封闭段都应按真实装配关系分层建立。翼面内部采用翼肋、梁、蒙皮和局部加强角盒组合，翼根区域承受翼面弯矩最大，蒙皮厚度和肋板间距应向翼根逐步加强；翼尖区域刚度降低，重点控制颤振边界，控制面配重空间需在翼尖内部预留。

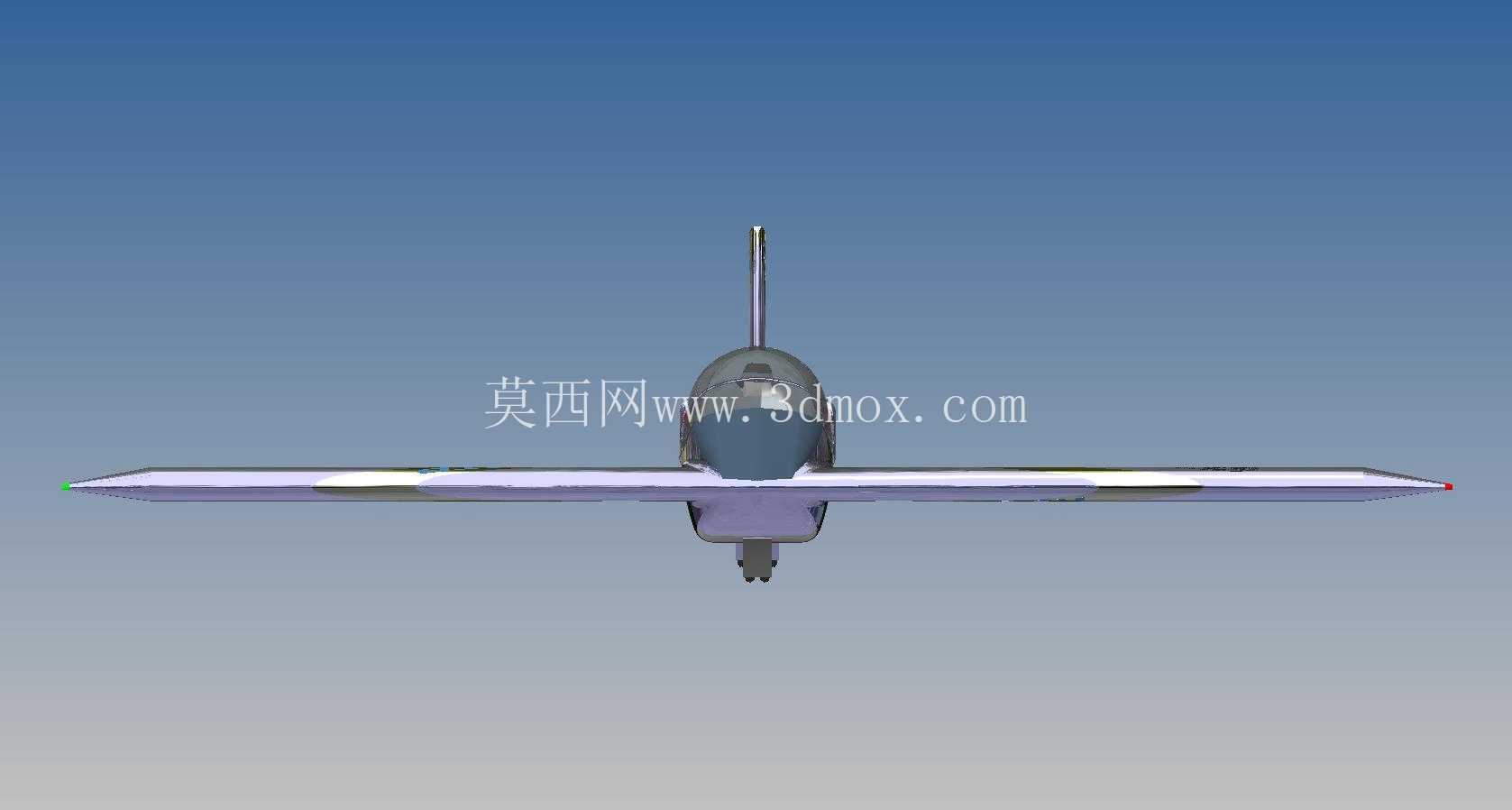

　　从应用场景看，这类构型可用于初级喷气教练、航空验证飞行和飞翼控制技术演示，能够直观展示无尾布局的配平逻辑、多发布局、起落架收放和翼身融合结构。外形边界上，整机最大宽度由左右翼尖决定，地面停放时翼尖高度低、展宽大，机库存放和牵引转弯需按翼展预留侧向安全距离；机身长度较短，机头至尾喷口的纵向尺寸主要由座舱、中央设备舱和发动机吊舱决定。安装协调时，发动机吊舱、起落架舱、座舱盖和后缘控制面均围绕中央翼盒布置，任何外部件改动都要同步核查重心、压心、离地间隙和维护开口，才能保证飞翼结构在气动、结构和机构运动之间取得平衡。
