遥控飞翼式幻想战机航模结构设计

　　这套航模结构面向低空休闲飞行、创意航模制作与小型遥控飞行器验证场景，整机采用飞翼融合布局，取消传统独立平尾与垂尾，将升力面、航向安定面与机身承力段整合为一体化三角翼面，翼身过渡区域做连续曲面顺滑处理，既降低跨翼身接缝处的气流干扰，也减少分体拼装带来的结构阶差。实际使用中，该机型可用于户外开阔场地的遥控特技飞行、航模爱好者手工组装实训，也可作为小型飞翼布局气动方案的缩比验证载体，验证无尾布局的低速安定性与操纵响应特性。

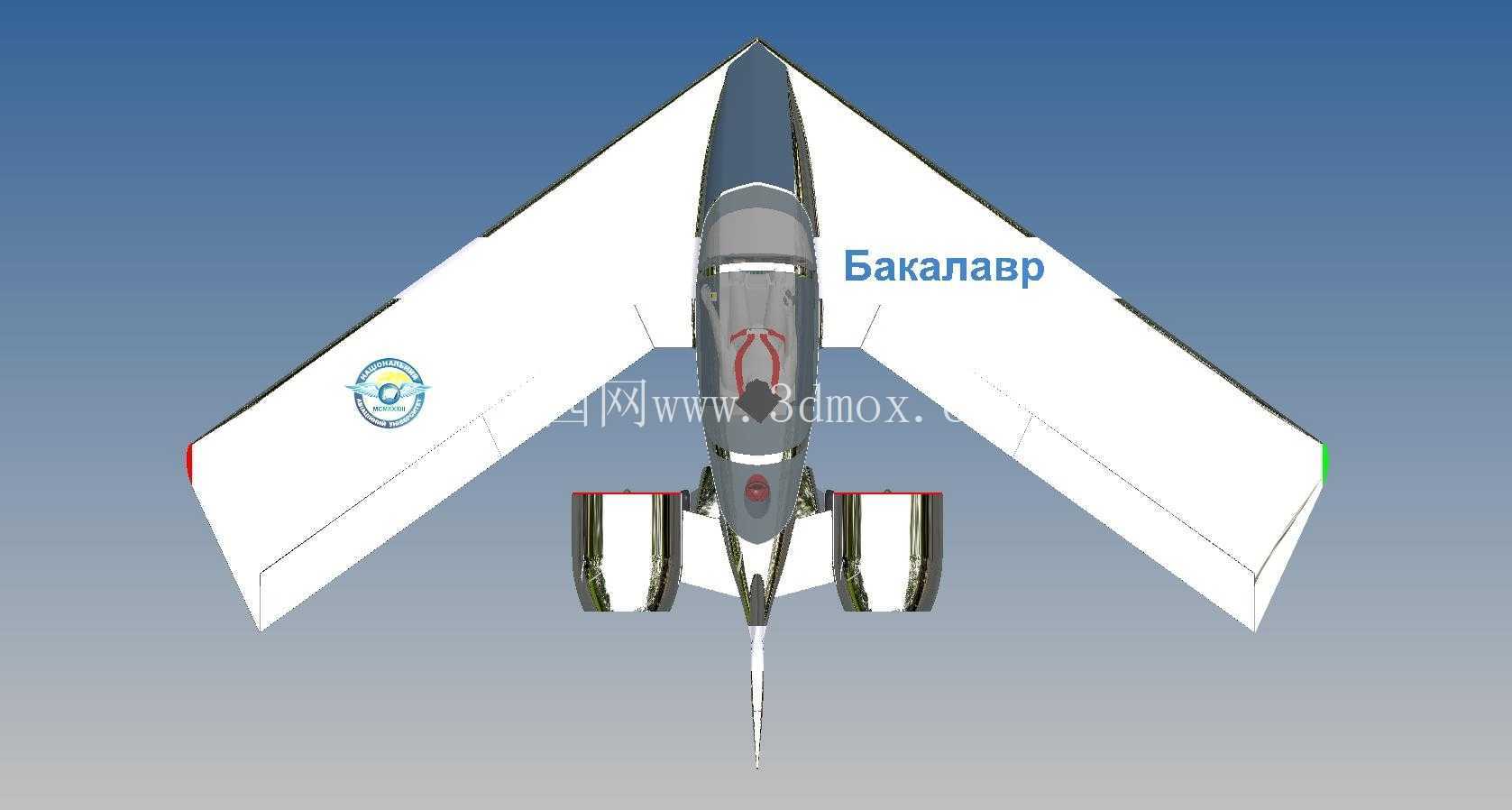

　　从功能特性来看，整机主体承力与升力结构选用6mm厚度轻质发泡板材切割成型，发泡材料本身具备低密度、耐冲击、易修补的特点，新手起降阶段出现轻微擦地、小角度碰撞时，翼面不会像刚性注塑壳体那样出现脆性碎裂，仅需少量发泡胶即可完成损伤修复。布局上双动力舱对称吊挂在翼身融合段下方两侧，动力单元轴线与整机重心纵向位置匹配，避免推力线偏置带来的俯仰或偏航耦合力矩；翼尖位置设置差异化色标，左翼翼尖标注红色、右翼翼尖标注绿色，飞行过程中操纵手可快速判别机型朝向，降低远距飞行时的方向误判概率。机身背部设置流线型座舱凸起，既还原有人战机的视觉特征，也为内部接收机、电调、电池等航电部件提供封闭安装空间，减少飞行气流直接冲刷线束与电子元件。

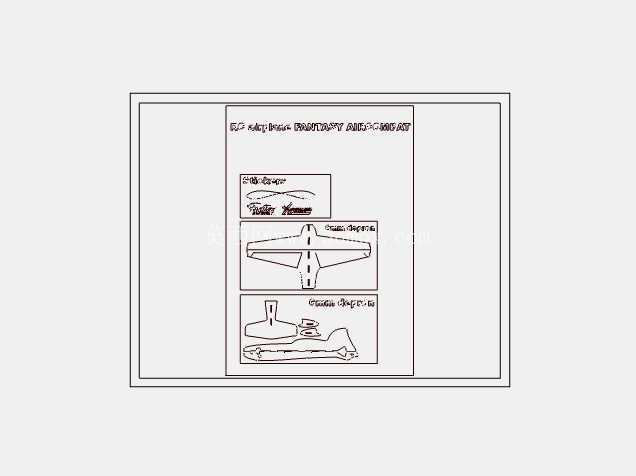

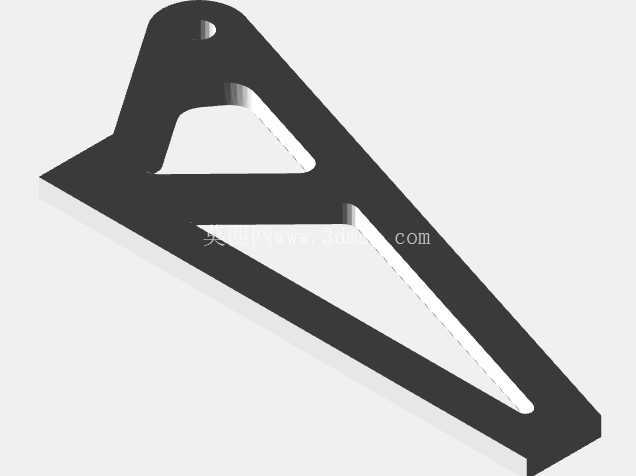

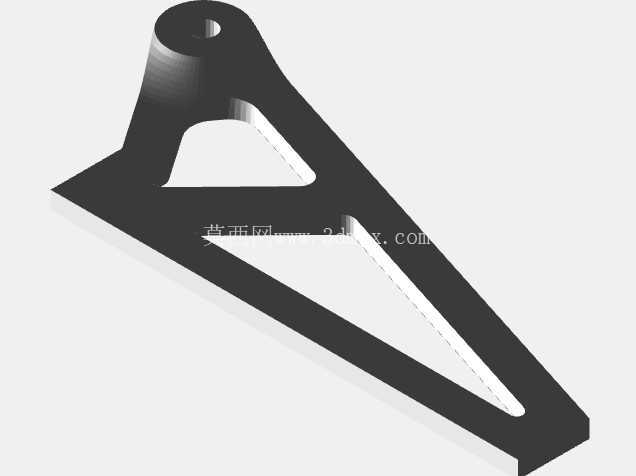

　　设计思路上优先兼顾手工可制作性与飞行稳定性，翼面采用等厚度发泡板裁切为主，复杂异形接头、动力安装座、起落连接卡扣等难以通过板材切割实现的结构，全部采用熔融沉积3D打印工艺制作，打印件可预先预留螺丝孔位与走线槽，组装时无需在发泡翼面上大面积挖孔，避免破坏翼面整体承力连续性。翼型选择低速高升力层流翼型，翼根弦长较大、向翼尖方向逐步收窄，飞翼后缘设置全翼展升降副翼，同时承担俯仰操纵与滚转操纵功能，混控逻辑下两侧舵面同向偏转实现俯仰姿态调整，差动偏转实现滚转转向，省去独立尾翼操纵面，简化机械连杆数量。整机重心严格控制在翼面平均气动弦长的靠前区间，无尾飞翼布局本身天然存在俯仰安定裕度偏低的问题，重心前移可有效提升低速飞行时的抗扰动能力，避免低空阵风干扰下出现姿态发散。

　　安装边界方面，翼面展开后横向总宽度需匹配常规航模运输与户外起降场地要求，拆解后两侧外翼段可单独拆卸，能够放入普通家用轿车后备箱，无需专用大型运输架。机身纵向长度从机头探针到尾部末端控制在单人可手持搬运的尺寸范围内，底部动力舱下缘距离地面预留足够离地间隙，起降过程中即使跑道存在轻微不平整，螺旋桨或动力喷口也不会直接擦碰地面。电池舱设置在机身重心附近的舱位，更换不同容量电池时，整机重心偏移量可控制在允许范围内，无需额外频繁调整配重。航电安装腔内部预留标准化安装孔位，可适配常见规格的遥控接收机、电调与传感模块，走线沿翼身内部预设线槽布置，所有外露活动舵面连杆均做轻量化处理，减少操纵系统的虚位与活动阻力。整机结构拆分逻辑明确，板材零件与打印零件接口统一，组装过程中无需复杂五轴加工设备，普通爱好者借助常规切割工具与热熔粘接设备即可完成整机装配，后期维护时单个翼面或动力安装座损坏可单独替换，无需报废整机结构。
