后掠翼喷气式无人飞行器曲面造型

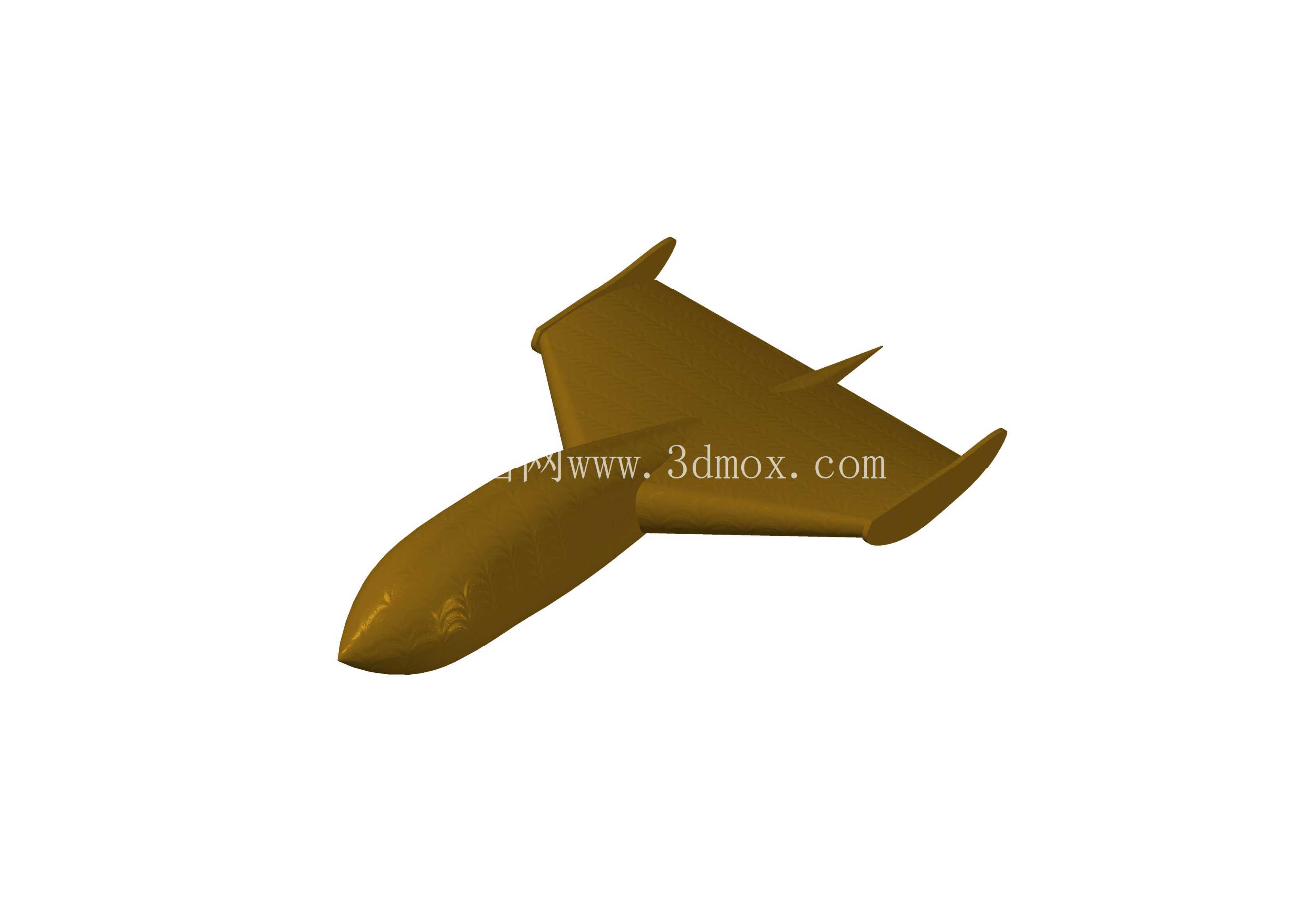

　　该模型呈现的是一套面向气动外形验证的小型喷气式无人飞行器曲面结构，整体采用机头尖锐、机身中段饱满、后段平滑收束的流线布局，重点服务于低速到跨音速区间的空气动力学外形推演。从结构工程师拿到数模后的使用场景看，这类曲面件并不直接等同于批产工装图纸，却能在方案初期把机翼后掠角、翼身融合过渡、垂尾位置和发动机舱轮廓快速固化，为后续风洞样件加工、3D打印验证机制作、教学演示以及飞控布局讨论提供统一的三维参照。

　　外形处理上，机身从鼻锥开始沿纵轴逐步放大，截面接近椭圆，能够减少前部气流分离；机头下方保留了小型传感器或配重舱的隆起特征，便于在实际改装时布置摄像、测控或配重模块。机翼采用大后掠平面形状，翼根与机身侧面连续过渡，翼尖带有上反和切尖趋势，这种处理在小型验证机中常用于兼顾横向稳定性与高速阻力控制。机翼后缘没有展开复杂襟副翼细节，而是以连续曲面表达主承力外形，说明当前数模更偏总体气动构型，而非详细机构装配。尾翼部分以后置上单垂尾形式出现，垂尾后掠并与机身尾部光顺相接，能够在偏航状态下提供方向稳定力矩。

　　在实际工程应用中，这类飞行器外形可用于高校航空课程的构型讲解、社团验证机的缩比样机设计、展厅航空装备展示，也可作为CFD网格划分前的几何基础。设计人员通常会先围绕机身长度、翼展、翼面积和平均气动弦长建立比例关系，再检查机翼前缘后掠角是否与目标速度匹配。若用于低速巡航，可在该外形基础上增大翼面积、放宽后掠角；若用于高速演示，则需要进一步压缩机身最大截面、延长机头锥度，并校核翼面颤振边界。

　　安装边界方面，模型虽然以整体曲面为主，但落地制造时必须拆分出机身壳体、机翼蒙皮、尾翼连接件和内部设备舱。机身中段应预留电池、飞控、舵机或喷气动力单元的安装空间，机翼根部需要设计加强肋或碳管插接接口，尾翼与机身连接处则要考虑拆装运输和维护开口。若采用3D打印制作缩比样机，机头、翼面前缘和尾翼尖端属于薄壁易损区域，壁厚和填充密度需要单独提高；若转为玻璃钢或复合材料成型，则应依据该曲面补充分模线、蒙皮分块和装配定位面。

　　从气动思路看，尖锐机头有利于降低迎面阻力，后掠翼能够延迟激波影响并提高高速适应性，翼身融合区域则需要控制曲率突变，避免局部低压区造成升阻比下降。模型表面没有突出铆钉、口盖和管路，这使它适合作为外形级数字样机；进入详细设计后，还需在机翼后缘增加副翼舵面，在机身尾部补充动力喷口或推进桨安装通道，并在重心附近设置设备安装板。起落架形式也需要依据任务场景决定：高速验证可采用起飞车或弹射架配合伞降，教学演示则可增加低阻轮式起落架。

　　对于三维建模从业者而言，该数模的价值在于连续曲面的搭建逻辑：机头、机身、机翼和尾翼并非简单实体拼接，而是通过多段引导线、截面放样和边界过渡形成整体。建模时要特别关注翼根处曲面相切、翼尖收束厚度以及垂尾根部圆角，这些位置直接决定后续网格质量和加工可实现性。结构评审时，还应把外形曲面与内部骨架分开处理，外形负责气动效率，骨架负责弯曲、扭转和着陆冲击载荷，两者通过翼肋、隔框和连接接头形成完整设计闭环。
