螺旋千斤顶装配结构三维设计

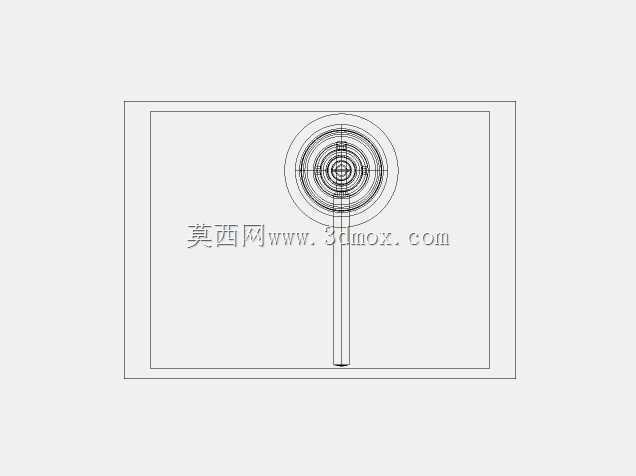

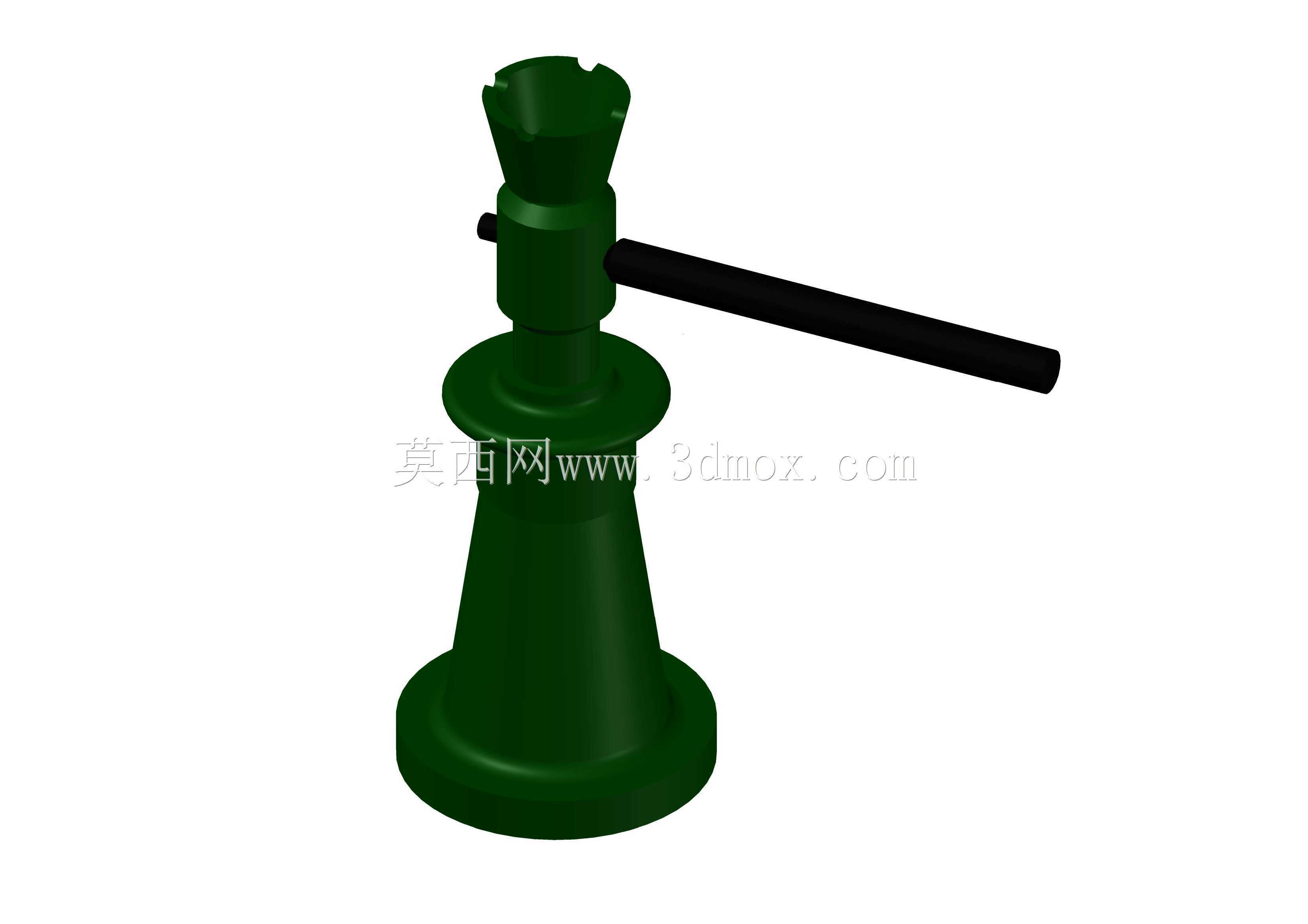

　　在设备检修、重物移位、工装调平这类需要小行程重载顶升的作业场景里，螺旋千斤顶是车间、汽修站点、基建现场出镜率极高的手动承重工具，和液压类顶升设备不同，它不存在密封件老化漏油、长期承重泄压回落的问题，哪怕在无电源、低温、高粉尘的恶劣工况下，也能靠螺纹副的机械自锁特性长时间稳定托举重物，可靠性优势非常突出。这套装配结构的设计，完全围绕手动螺旋顶升的核心受力逻辑展开，没有冗余的装饰性结构，每一处造型都对应实际的功能需求。整体采用立式同轴布局，底部是大直径的圆形承托底座，接触支撑面的端面做了平整处理，足够的接地面积能分散顶升时的地面压强，避免软质地面受力下陷导致顶升倾斜，底座向上过渡为锥台状的主体承力壳体，锥面的斜度经过受力校核，

　　既能在控制整体重量的前提下保证壳体的抗弯、抗扭强度，也能避免顶升作业时工具剐蹭周边工件。核心的顶升螺杆与壳体内部的传动螺母配合，梯形螺纹的牙型角、导程都经过匹配，既保证手动摇转时的输入力不会过大，单人用加力杆就能操作，也能在任意顶升位置实现可靠自锁，不会因为重物反向施压出现螺杆自行回落的安全隐患。顶部的承托头做了内凹的弧形槽结构，托举工件时能卡住被支撑件的底部轮廓，减少顶升过程中工件滑移的风险，承托头和螺杆顶端采用活动连接，允许小角度的偏摆，适配被支撑面不完全水平的实际工况，避免螺杆承受额外的侧向弯矩。侧面伸出的操作杆采用长直圆杆结构，和螺杆上部的驱动套采用通孔配合，不需要额外的紧固件，操作时可以根据需要调整杆的插入长度，

　　需要大顶升力时可以外接更长的加力杆增大力矩，闲置时可以将杆抽出或者转至贴合主体的位置，减少存放占用的空间。从安装边界和尺寸适配来看，这套结构的最小收纳高度适配常规汽修、机修场景的底部作业间隙，最大顶升行程覆盖日常小吨位重物顶升的常用需求，整体外径控制合理，哪怕是设备底部狭窄的操作空间也能顺利放入。整个装配结构的零件拆分逻辑清晰，底座壳体、传动螺母、顶升螺杆、顶部承托头、操作杆几个核心零件都可以单独拆解维护，长期使用后如果螺纹副出现磨损，只需要更换内部的传动螺母就能恢复整体性能，不需要整体报废，维护成本很低。在实际建模过程中，各零件的配合公差都按照重载手动工具的要求做了预留，螺杆和螺母的螺纹配合间隙控制在合理范围，

　　既不会因为间隙过大导致顶升晃量超标，也不会因为间隙过小出现操作卡滞，操作杆和驱动孔的配合采用间隙配合，拆装顺畅同时不会出现过大的旷量。不同于液压千斤顶需要定期补充液压油、更换密封件的维护要求，这套螺旋结构的日常维护只需要定期在螺纹副表面涂抹润滑脂减少磨损即可，哪怕是缺乏专业维护条件的野外作业场景，也能长期保持稳定的工作状态。在进行重型设备安装调平作业时，多台同规格的螺旋千斤顶配合使用，可以精准调整设备的水平度，自锁特性能够保证调平完成后设备位置不会发生偏移，完全满足设备安装的精度保持要求；在车辆应急换胎、小型构件顶升对位的场景下，它的操作门槛极低，不需要专业培训就能上手使用，没有液压设备误操作导致的喷油、泄压风险。整个结构的受力传递路径非常直接，重物的载荷从顶部承托头传入，经过顶升螺杆、传动螺母传递到底座壳体，最终分散到支撑地面，整个传力路径没有多余的受力薄弱点，所有承力部位的截面尺寸都经过承重校核，避免应力集中导致的零件断裂风险。
