变速箱端盖防护壳体结构设计

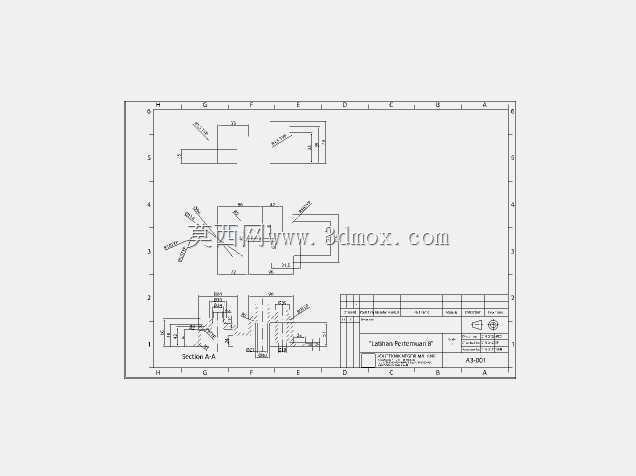

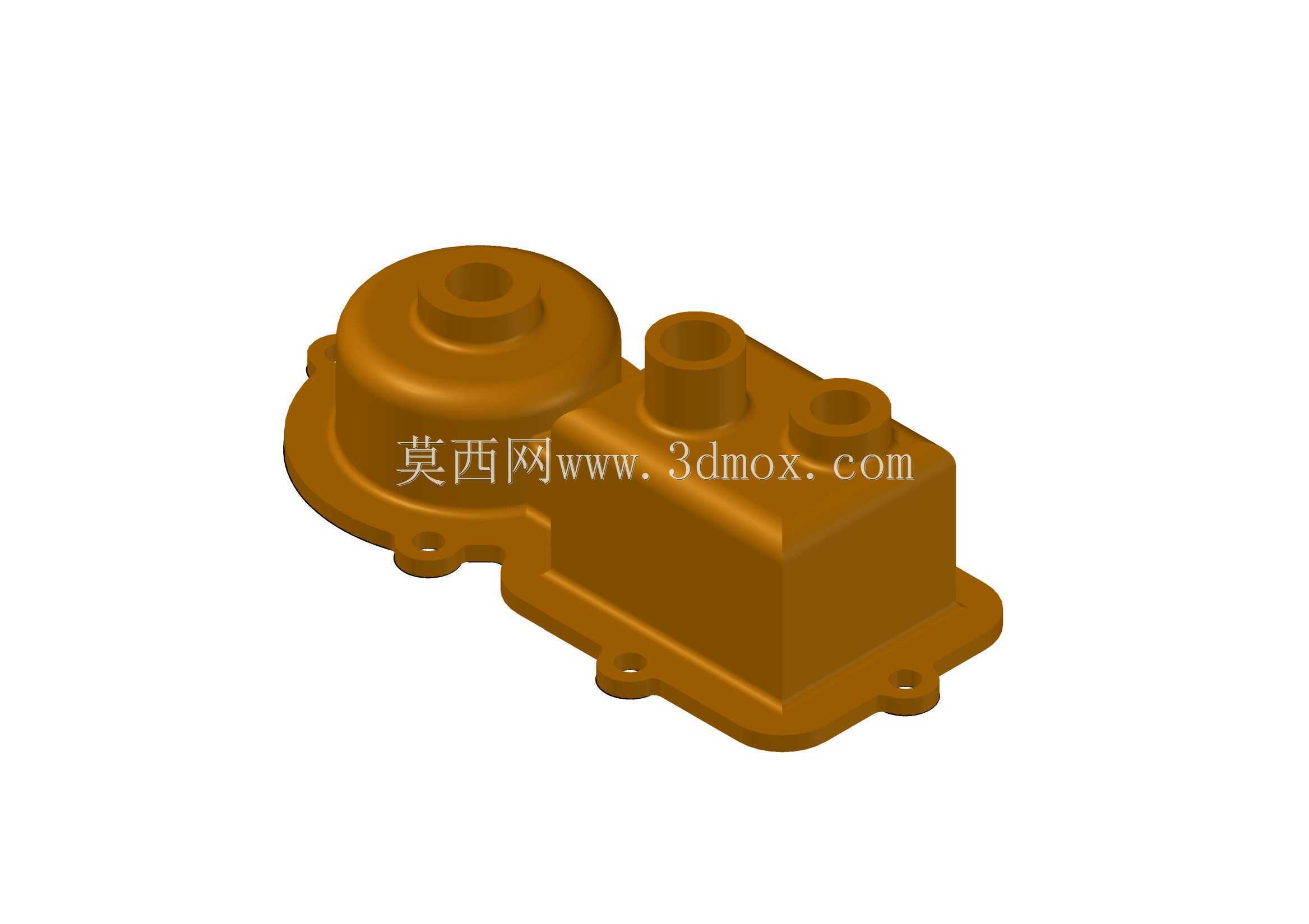

　　在传动设备的实际运维场景中，变速箱端盖是极易被忽略却直接影响整机寿命的核心防护部件，很多现场出现的齿轮箱过早磨损、润滑油渗漏、传动件卡滞问题，追根溯源都和端盖的结构设计合理性、安装匹配度直接相关。这款端盖的结构设计完全围绕变速箱腔体的密封防护需求展开，整体采用一体化铸造成型的壳体结构，主体分为高低两个功能腔体区域，高凸台区域对应变速箱内部高速轴的轴承安装位，预留的同轴凸台孔位既可以作为轴承外圈的轴向定位基准，也能适配油封的安装尺寸，避免轴系转动过程中出现润滑油沿轴面渗漏的问题；低腔体区域覆盖变速箱内部的低速齿轮组与换挡机构，腔体内部的深度完全匹配齿轮组的回转半径，不会出现运转过程中齿轮剐蹭端盖内壁的问题。从安装边界来看，

　　端盖的法兰贴合面采用整圈平面加工设计，沿法兰轮廓均匀分布的安装孔位完全匹配变速箱壳体的预装螺纹孔位置，孔位的同轴度公差控制在0.1mm以内，安装时不需要额外扩孔调整，配合法兰面预设的密封胶槽，装配后可以实现腔体的完全密封，既可以阻挡外部的粉尘、切削液、水汽进入变速箱内部污染润滑油，也能避免内部齿轮啮合甩出的润滑油出现渗漏。设计过程中针对端盖的受力场景做了针对性的结构强化，凸台与法兰面的衔接位置全部采用圆角过渡，避免应力集中导致的装配开裂问题，法兰边缘的厚度经过反复校核，在满足螺栓锁紧压紧力要求的前提下尽可能控制整体重量，不会给变速箱壳体增加额外的负载。在实际应用场景中，这类端盖不仅适配常规的工业减速机、小型设备的变速箱总成，

　　也可以用在农业机械、小型工程机械的传动箱防护上，不同安装场景下只需要调整对应孔位的尺寸就可以快速适配，不需要重新做整体结构的迭代。从建模逻辑来看，整个模型的特征构建完全遵循机械加工的工艺顺序，先绘制法兰面的轮廓草图拉伸形成基础安装基体，再分别拉伸两个凸台结构，之后做安装孔的切除、密封槽的绘制、过渡圆角的处理，所有特征的参数都可以直接编辑调整，结构设计人员在做同系列变速箱的变型设计时，可以直接修改对应尺寸参数快速生成适配的端盖模型，不需要从零开始绘制，能大幅缩短传动部件的设计周期。端盖的外形轮廓完全避让了变速箱周边的安装附件，不会和周边的油管、固定支架、换挡操纵机构出现干涉，装配后整个端盖的外表面没有突出的尖锐棱角，

　　既可以避免现场运维人员磕碰受伤，也不容易积留灰尘和油污，日常清洁维护更加方便。针对长期运行的工况，端盖的壁厚设计均匀，铸造过程中不会出现壁厚差过大导致的缩孔、砂眼等缺陷，加工后的平面度可以满足密封要求，不需要额外做衬垫也能实现可靠密封，能有效降低后期的运维更换成本。
