国产64式紧凑型自卫手枪结构三维造型

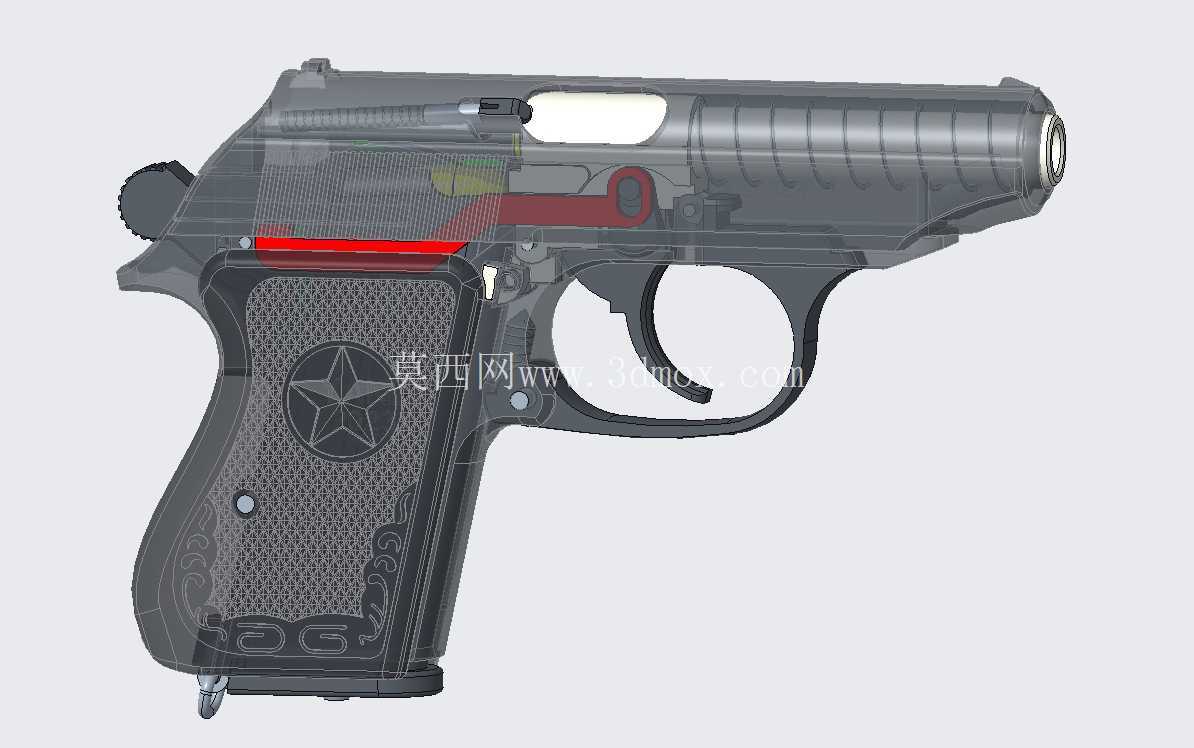

　　本次建模围绕紧凑型自卫手枪的全透明剖视结构展开，将套筒、底把、扳机组件、击发机构、握把护板、弹匣卡榫、手动保险、照门准星等全部零件按真实装配关系完成空间对位，整体采用半透明外壳渲染方案，无需拆解即可直观呈现内部枪管轴线、复进簧布局、扳机连杆传动路径、击针待击位置与弹匣供弹通道的空间排布，给结构设计从业者做轻武器原理演示、教具开发提供完整的三维参照。从实际使用场景来看，这类紧凑型自卫武器主打便携手持，整体长度控制在150毫米级，高度约100毫米，厚度不足30毫米，空枪重量控制在500克上下，外形尺寸边界完全适配日常隐蔽携行的握持需求，握把弧度贴合成年男性手掌虎口贴合面，护板表面压制防滑网格纹路，侧面嵌入五角星标识与装饰性卷草纹路，

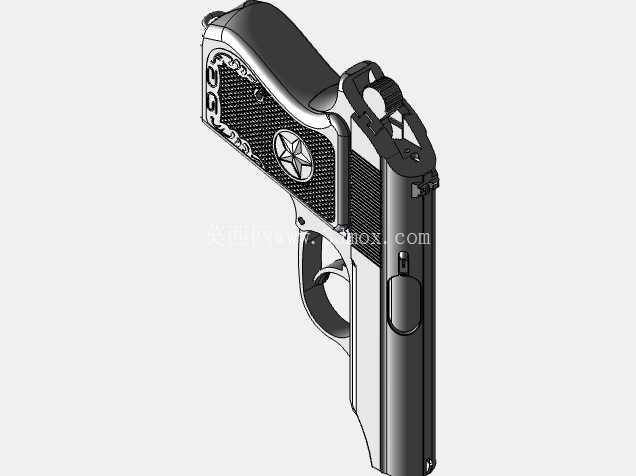

　　既提升握持摩擦力也还原了原厂外观特征。设计思路上优先保障内部机构运动不发生干涉：套筒前后往复运动行程覆盖枪管尾部偏移闭锁的让位空间，复进簧嵌套在枪管下方导向杆上，套筒前后端面分别预留准星、照门的安装卡槽，枪口位置加工出枪口帽的环形定位台阶；扳机护圈采用圆润过渡造型，避免手指扣动时被棱角剐蹭，扳机本体做弧形曲面贴合指腹，扣动行程中连杆沿底把内侧导轨直线传动，不会出现卡滞偏移。握把内部空腔完全容纳弹匣整体，弹匣底板突出握把下端面3毫米左右，方便快速更换时手指抠取，握把侧面预留弹匣卡榫的安装孔位，卡榫按压行程控制在5毫米以内，单手拇指即可操作解锁。手动保险布置在套筒座左侧后上方，拨杆旋转角度90度即可在保险、待击两个档位切换，

　　保险凸起位置刚好遮挡击针运动通道，从结构上杜绝误触走火风险。建模过程中所有配合面都预留了合理的装配间隙：套筒与底把导轨配合间隙控制在0.1至0.15毫米，保证滑动顺畅同时不会出现横向晃量；扳机转轴、击针销、保险转轴这类回转零件都设置了对应的销钉孔，同轴度公差控制在0.05毫米以内，装配后销钉可以顺利压入完成轴向定位。外观层面套筒侧面加工有多道平行防滑凹槽，方便手拉套筒上膛时增加摩擦力，套筒前后两端的防滑纹路深度0.5毫米，既不会过于锋利划手也能提供足够摩擦阻力。该模型本身定位为3D打印教具用途，所有薄壁位置都做了加厚处理，扳机、护板、卡榫这类易损小零件都设置了最小1.2毫米的壁厚，满足FDM打印的成型要求，

　　打印完成后活动部件经过简单打磨即可实现套筒往复、扳机扣动、保险拨转的动态演示效果，完全适配国防教育展厅、军工原理课堂、结构认知实训的展示需求，不需要额外加工金属零件就可以完成整套机构的动作逻辑演示，帮助学习者快速理解自由枪机式紧凑型手枪的工作原理，理清各个零件之间的动力传递关系，也可以作为影视道具、展馆静态展示模型的三维设计底稿，后续衍生加工时可以直接拆分零件导出单独加工，所有安装孔位、配合边界都已经在三维空间中校验完成，不会出现装配时零件互相干涉、尺寸超出握持边界的问题。
