简化版滨田式手枪3D打印结构设计

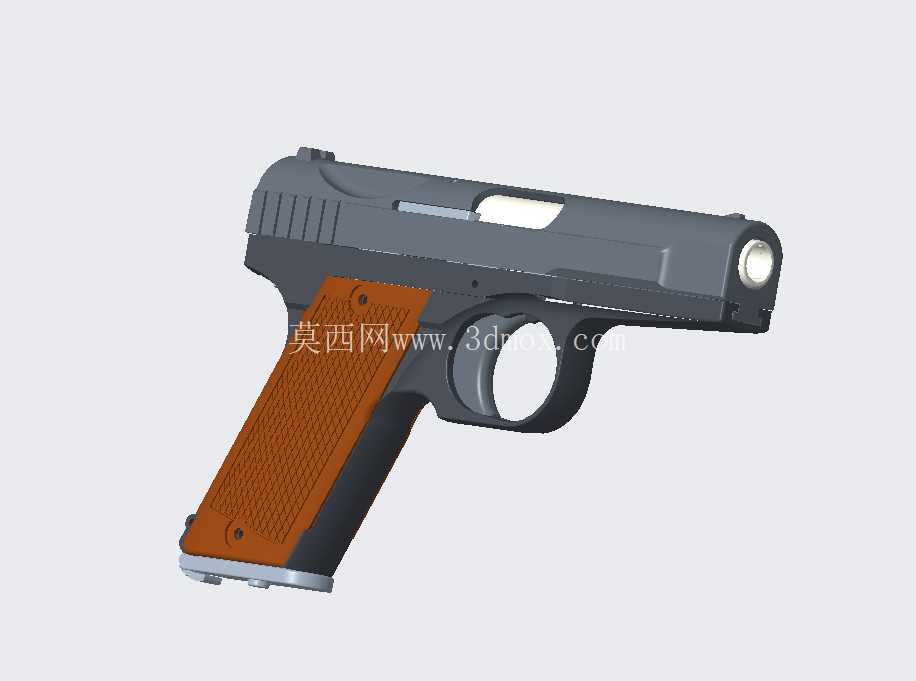

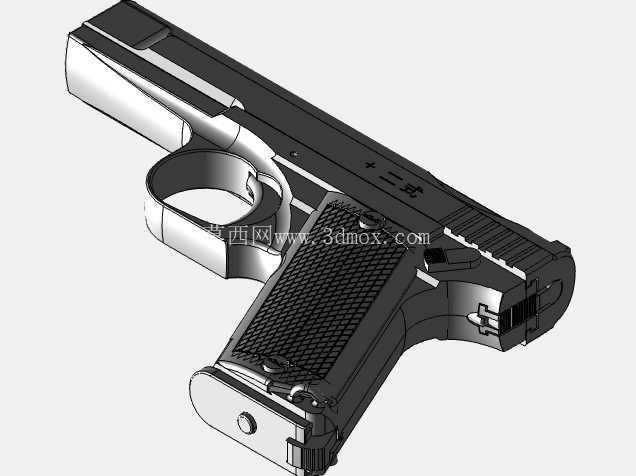

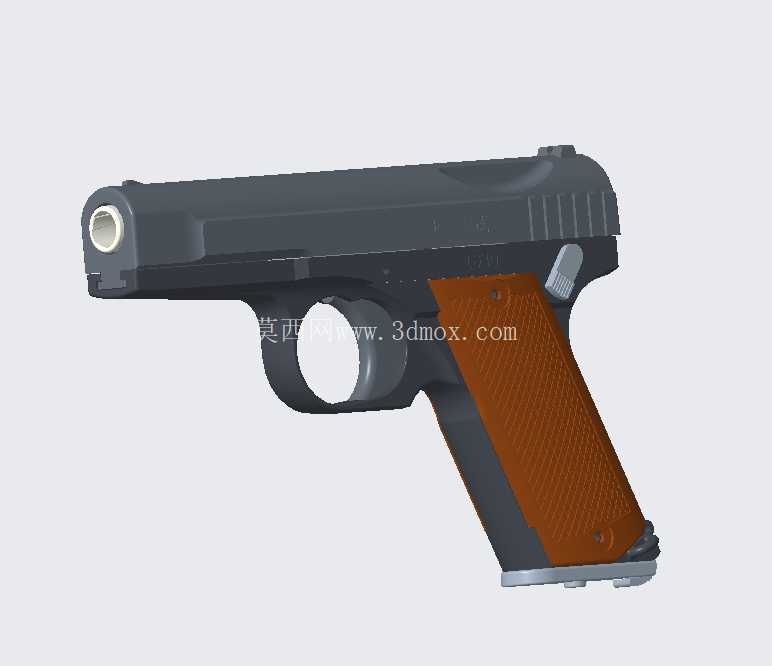

本次设计的简化版滨田式手枪结构，主要面向3D打印爱好者的桌面级制作场景，适配常规FDM与光固化3D打印设备的成型能力，在结构设计阶段就充分考虑了打印过程中的支撑添加、拆件打印可行性，避免出现大角度悬空、壁厚不足导致的打印失败问题。从实际用途来看，该模型仅作为静态展示、结构原理认知的教具类模型使用，不具备任何击发功能，所有结构均做了功能简化处理，规避了可改装为功能性器械的结构风险，适合用于枪械结构科普、桌面摆件制作、3D打印实操练手等场景。

在功能特性设计上，整体结构拆分为套筒、握把片、扳机组件、底把、弹匣底座几个独立打印单元，每个单元的连接结构都采用过盈配合加定位销的组合方式，不需要额外的金属紧固件即可完成组装，降低打印后的装配门槛。握把部分参考原版滨田手枪的防滑纹理做了简化处理，将原版细密的网格防滑纹调整为大间距的斜向纹理，既保留了外观辨识度，又避免了细小纹理在打印过程中出现断纹、糊层的问题，同时握持时的触感也能满足静态展示的需求。套筒部分做了等比例缩放调整，整体外轮廓保留原版的线条特征，内部则做了实心填充处理，仅在枪口位置保留了装饰性的通孔，既保证了打印后的结构强度，又减少了打印过程中的内部支撑需求，降低后期打磨处理的工作量。

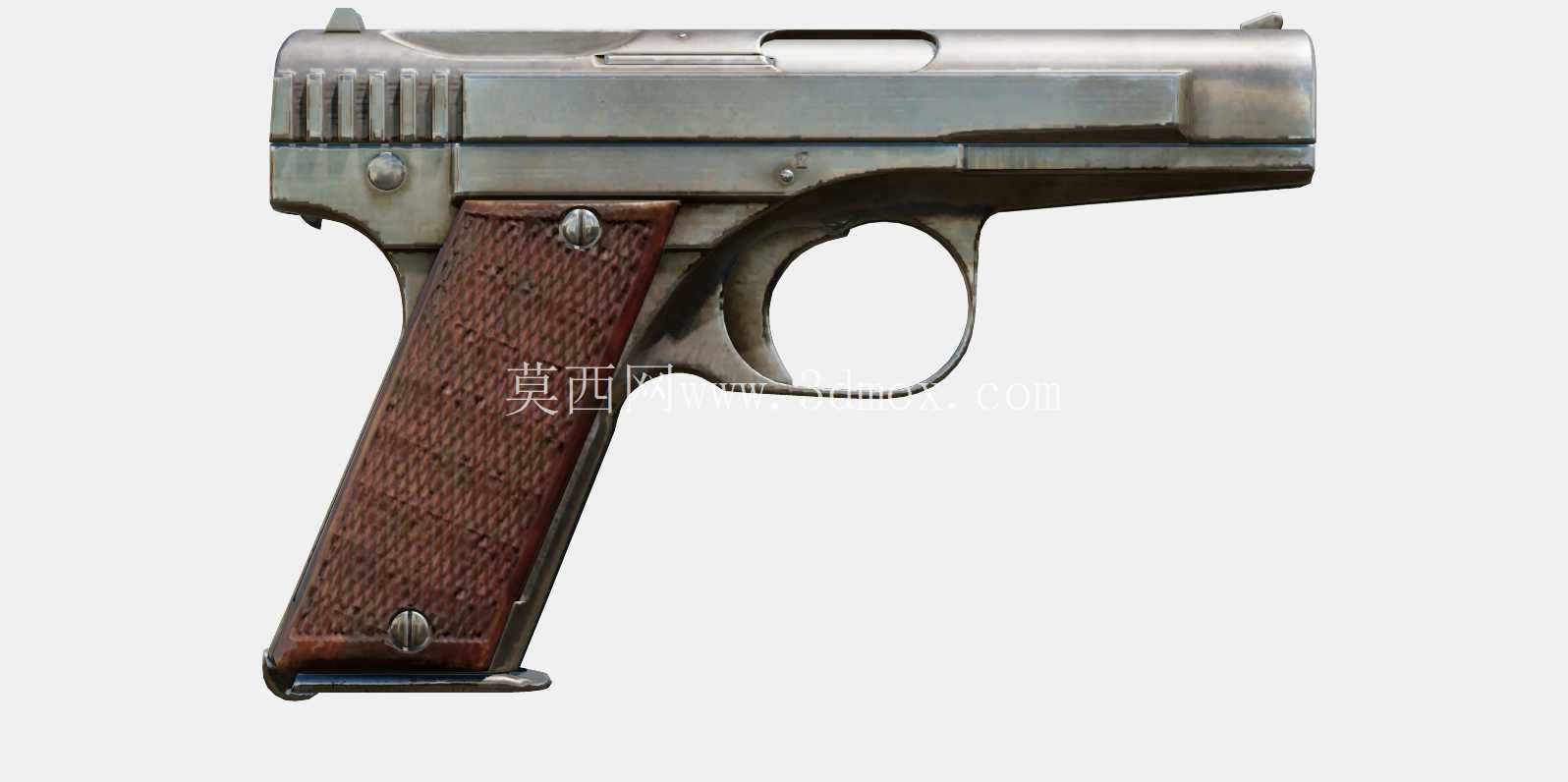

设计思路上，最初的建模参考了现存滨田手枪的外观测绘资料，但考虑到3D打印的成型限制，对所有内部受力结构都做了删减，原版的击针、抽壳钩、弹匣供弹结构全部替换为实心定位结构，扳机仅保留外观造型，不具备转动扣合的功能，从结构根源上消除了功能性改装的可能。尺寸设计上，整体模型按照1:1的外观比例做了适配调整，全长控制在170mm左右，握把宽度适配常规成年人手掌的握持尺寸，握把片厚度设置为3mm，既保证了打印后的结构强度，不会因为壁厚过薄出现握持断裂的问题，又不会因为壁厚过大导致打印耗材浪费。套筒与底把的配合间隙设置为0.2mm，刚好适配常规FDM打印的层纹误差，组装后不会出现过紧卡滞或者过松晃动的问题。

安装边界方面，所有拆件的拼接位置都设置了1mm深度的定位止口，组装时只需要将对应止口对齐按压即可完成拼接，不需要额外的粘接剂，如果需要做分色处理，也可以在拼接前对不同零件做单独上色，再进行组装。握把片与底把的连接采用两个定位柱配合，定位柱直径设置为2.5mm，与握把片上的定位孔采用间隙配合，组装后可以通过少量胶水做固定，也可以直接靠过盈量实现固定。弹匣底座与握把底部的配合同样采用止口定位，安装后与握把底部齐平，不会出现突出或者凹陷的问题，保证整体外观的完整性。

从打印适配的角度来看，所有零件的最小壁厚都不小于2mm，最小细节尺寸不小于0.8mm，完全适配桌面级3D打印机的最小成型精度，不需要使用高精度工业级设备即可完成制作。打印摆放时，套筒部分可以采用侧放的方式打印，减少支撑的接触面积，降低后期打磨的工作量；握把片可以采用平放打印，让防滑纹理的成型面朝上，保证纹理的清晰度；底把部分可以采用枪口朝上的方式摆放，减少内部空腔的支撑量。所有零件的打印方向都经过了前期的成型模拟验证，不会出现打印过程中翘边、层间剥离的问题，即使是入门级的3D打印用户，也可以按照常规的PLA耗材打印参数完成制作，不需要做特殊的参数调整。

在结构细节处理上，套筒表面的防滑槽做了加宽加深处理，原版的细密防滑槽调整为宽度2mm、深度1mm的等距凹槽，既保留了外观上的防滑槽特征，又避免了细小凹槽在打印时出现填充不足的问题。扳机护圈的圆角做了放大处理，将原版的小圆角调整为R3的大圆角，避免打印时出现应力集中导致的护圈断裂问题。整体模型的所有棱角都做了0.3mm的倒角处理，去除打印后可能出现的锐边，提升握持时的安全性，避免组装或者摆放时划伤手部。
