可3D打印透明外壳行星齿轮传动结构

　　这套行星齿轮结构在设计之初就瞄准了桌面级FDM3D打印的成型特性，所有壁厚都控制在1.2mm以上，悬空角度均小于45度，打印过程无需额外添加支撑结构，拆件逻辑完全贴合家用3D打印机的成型尺寸边界，常规220*220mm成型平台即可一次性完成所有零件打印，无需拆分拼接。从实际应用场景来看，这类结构既可以作为小型桌面传动装置的减速核心，适配小型舵机、步进电机的输出端，将高转速低扭矩的动力转化为低转速高扭矩的输出，也可以作为机械原理教学的具象演示载体，透明的外齿圈设计能让观察者清晰看到内部太阳轮、行星轮、行星架的啮合运动过程，相比传统金属封闭的行星减速箱，教学演示的直观性提升非常明显。

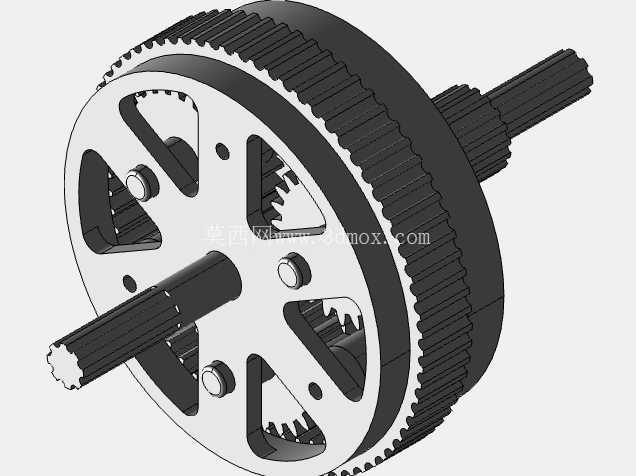

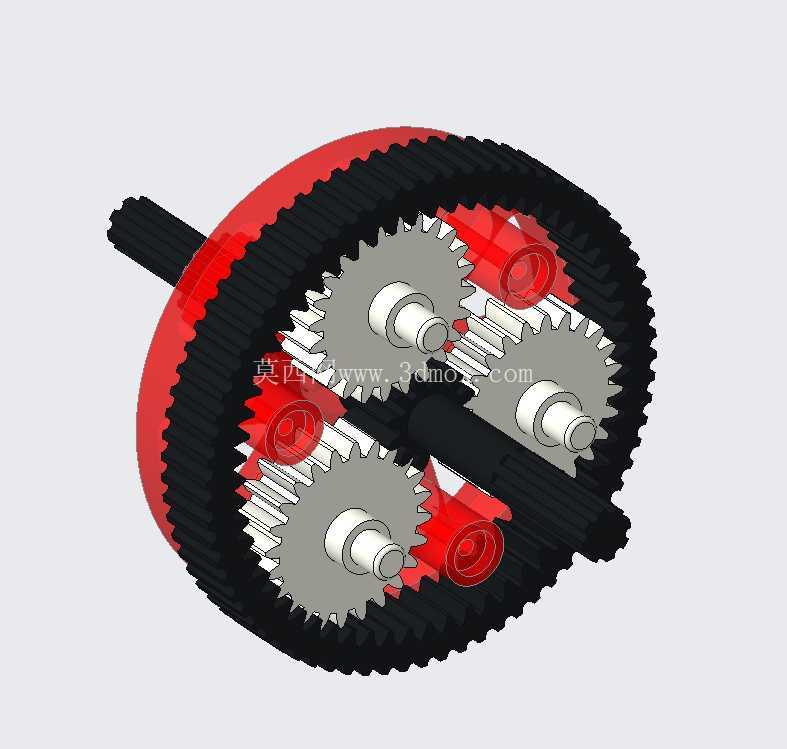

　　从功能特性上看，这套结构采用单级行星传动布局，中心太阳轮直接连接输入轴，三个均布的行星轮同时与太阳轮、固定外齿圈啮合，行星架作为输出端传递扭矩，传动过程中三个行星轮均匀分担载荷，相比平行轴直齿轮传动，相同体积下能承载更大的扭矩，同时传动平稳性更好，冲击载荷下的失效概率更低。输入轴与输出轴采用同轴布局，安装时无需额外调整轴系平行度，对安装基座的加工精度要求更低，非常适合小型自动化设备、DIY机械装置的动力传输环节使用。

　　设计过程中对齿形做了适配3D打印的优化，所有齿顶圆角都做了0.2mm的倒圆处理，避免打印过程中齿顶出现缺料、翘边的问题，行星轮与行星架上的销轴采用间隙配合设计，预留了0.15mm的装配间隙，打印完成后无需二次打磨即可顺利装配，销轴与行星架的连接采用过盈配合，压入后即可实现固定，无需额外粘接或者紧固件固定。外齿圈与两侧端盖采用卡扣式连接，装配时无需螺丝，直接按压即可扣合，后期拆解维护也非常方便，端盖上的轴孔位置预留了润滑脂存储槽，装配时填入少量润滑脂即可长时间维持传动顺畅，减少齿轮磨损。

　　从安装边界来看，整个结构的最大外径为80mm，总长度不含输入输出轴为45mm，输入输出轴的轴径统一为6mm，轴上做了扁位结构，与外部联轴器连接时可以传递更大扭矩，避免打滑。安装固定可以通过端盖上的四个M3螺丝孔实现，孔位均布在直径70mm的圆周上，适配常规的小型安装法兰，不管是固定在型材框架上还是设备壳体内部，都不需要额外设计转接件。实际测试中，这套结构在输入转速300rpm的工况下运行平稳，无明显卡滞或者异响，传动效率可以达到90%以上，完全能满足小型DIY设备、教学演示装置的使用需求。

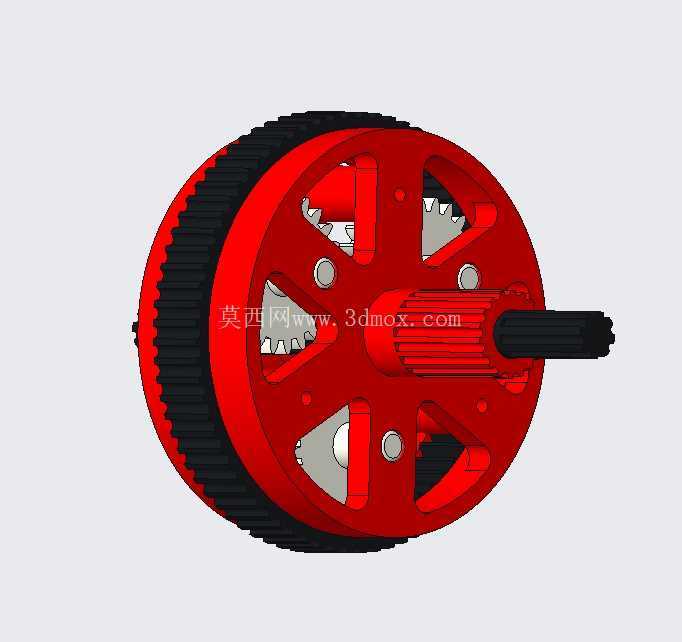

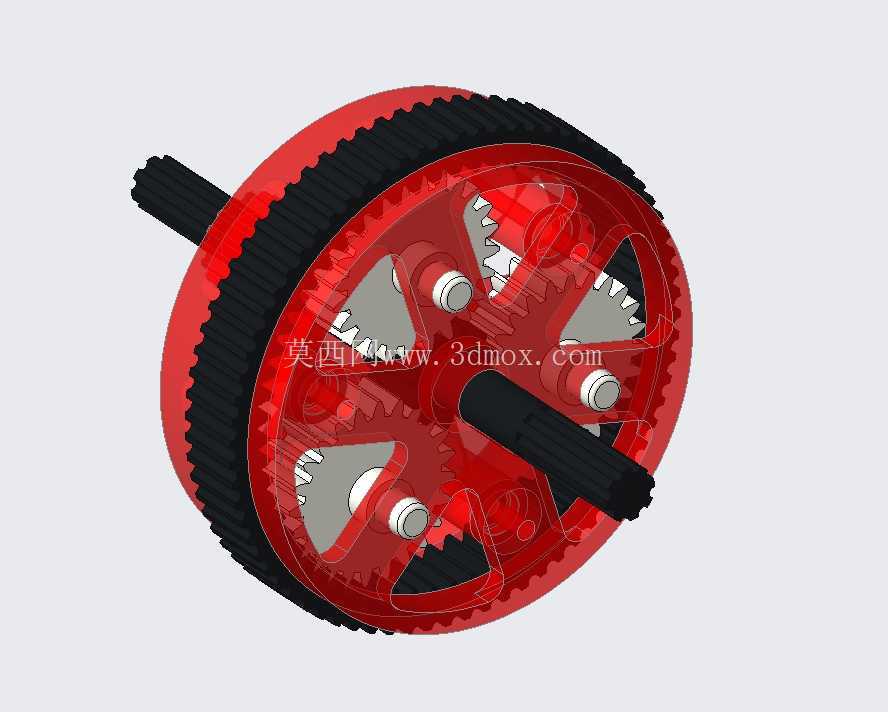

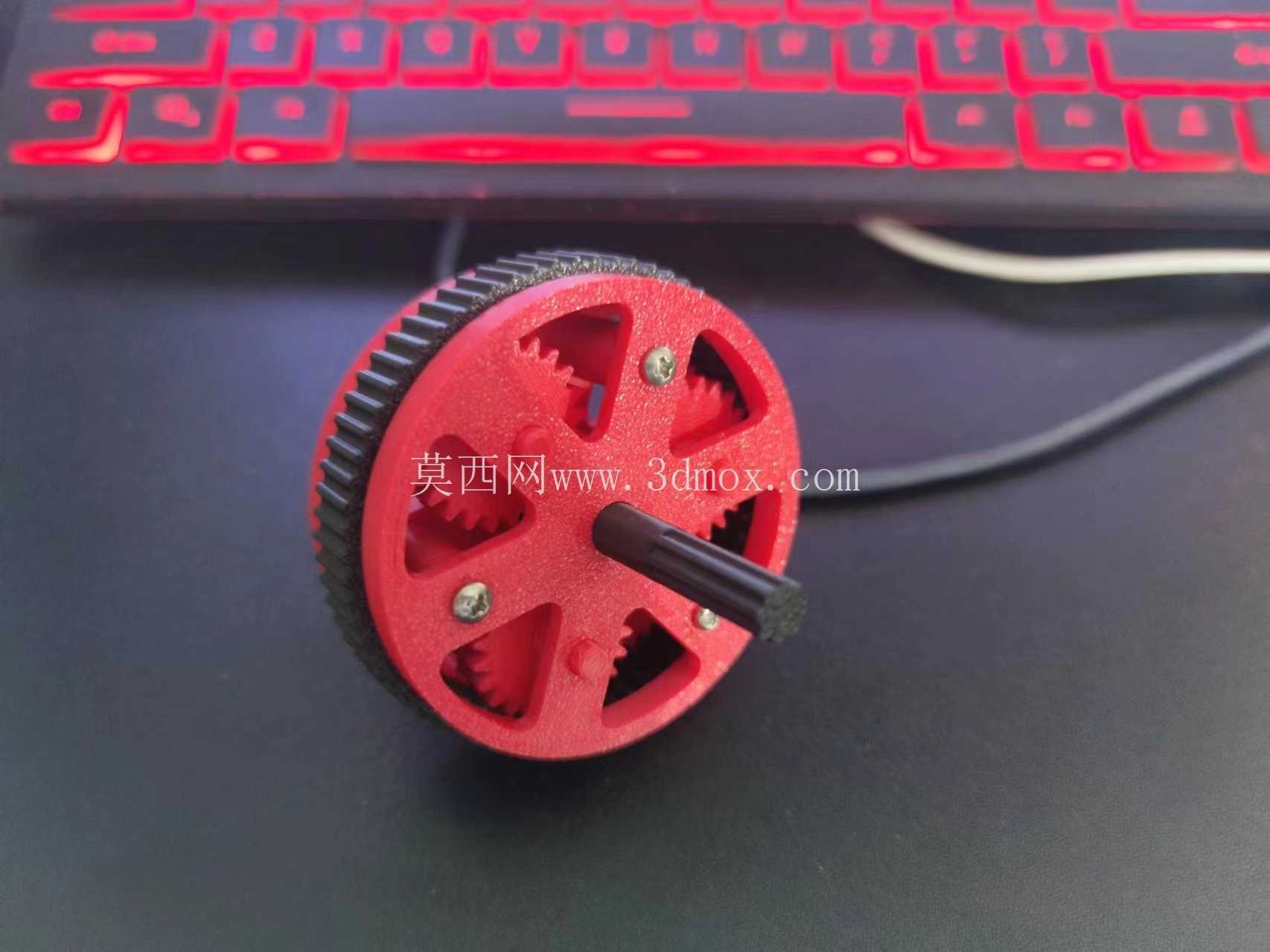

　　在细节设计上，外齿圈采用半透明红色材质打印时，可以清晰观察内部齿轮的啮合状态，及时发现齿面磨损、杂物卡入等问题，行星架采用镂空设计，既减轻了整体重量，也能在运转过程中让多余的润滑脂均匀甩到各个啮合齿面，提升润滑效果。所有棱边都做了0.3mm的倒角处理，打印完成后没有尖锐毛边，装配和使用过程中不会划伤手部，作为教学用具使用时安全性更有保障。相比市面上售卖的成品金属行星减速箱，这套3D打印的结构成本极低，且可以根据实际使用需求快速修改参数，比如调整传动比、改变轴径尺寸、调整安装孔位，不需要开模或者复杂的机加工流程，非常适合原型验证、教学演示、个人DIY项目使用。
