欧洲台风多用途战斗机整机结构数模

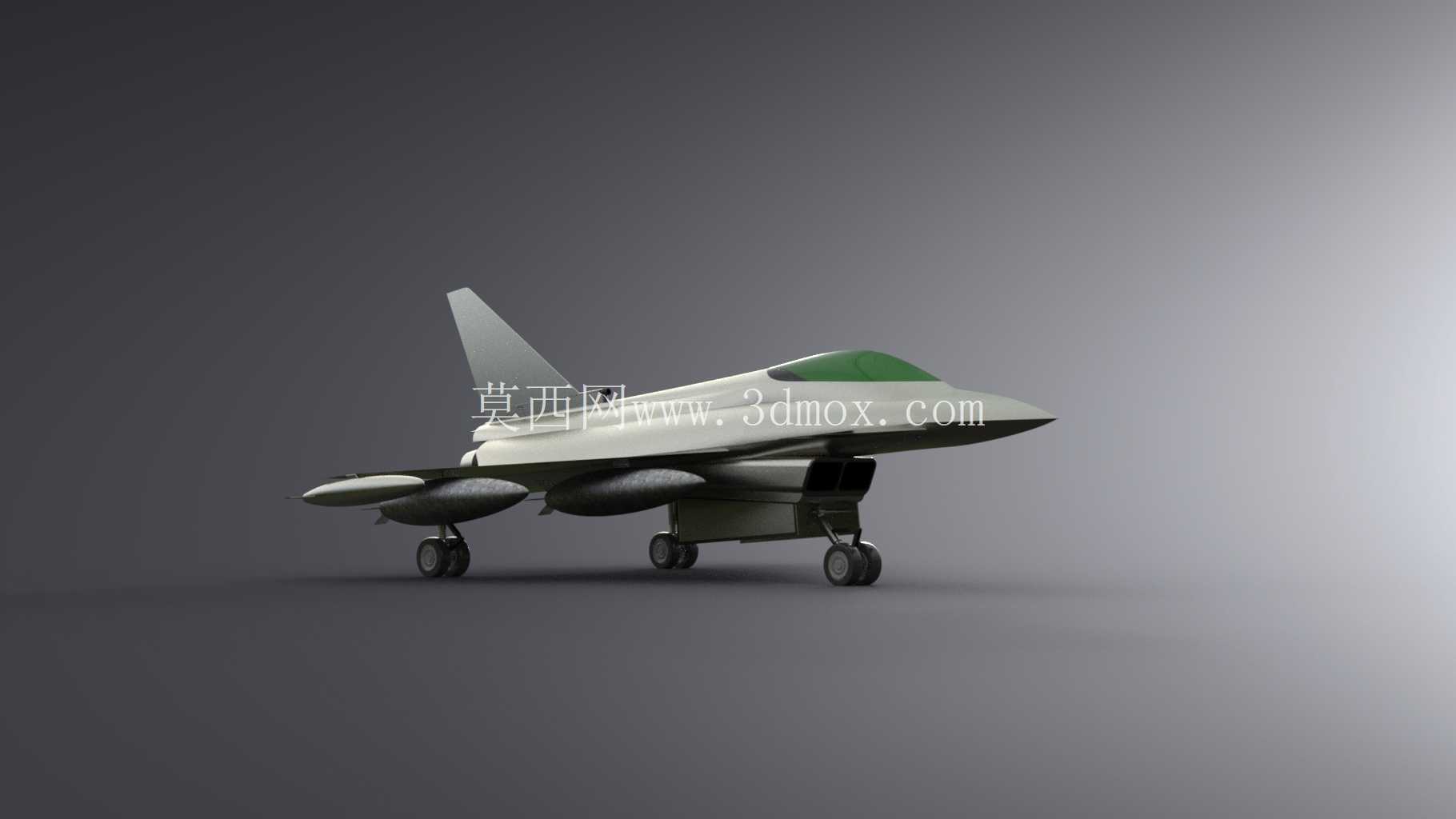

　　该三维数模围绕双发鸭式布局多用途战斗机展开，整机几何关系覆盖机头雷达罩、座舱段、进气道、中机身、机翼、鸭翼、垂尾、平尾区域、发动机短舱及起落架系统。结构表达重点不在单一外观曲面，而在于把航空装备总体布置中常见的边界约束串联起来：前机身需要兼顾飞行员视界、雷达安装空间和进气道入口位置；中机身承担机翼传力、燃油舱布置、发动机安装与主起落架收放空间；后机身则围绕双发喷流间距、尾翼操纵面和维护开口进行协调。

　　从使用场景看，这类机型面向高速截击、制空巡逻、对地打击和联合训练等任务，外形设计必须同时处理低速升力、超音速阻力和高机动姿态下的操纵响应。模型中鸭翼位于座舱后下方，与大后掠三角翼形成近距耦合关系，工程上可利用鸭翼脱体涡对机翼前缘流场进行补充，改善大迎角状态下的升力表现；机翼后缘设置操纵面，配合全动鸭翼和垂尾方向控制，能够在不同飞行包线内分配俯仰与滚转力矩。数模对这些翼面的相对位置、夹角和机身融合过渡做了较完整的呈现，适合用于总体布局演示、航空科普展陈、教学剖切和概念方案比对。

　　进气系统采用机身下侧两侧进气形式，进气口位于前机身下方并向后平滑过渡，能够为双发动机提供稳定气流。建模时需要特别注意进气道唇口与前起落架舱的空间避让：起落架收起后不能侵入进气通道，舱门开启轨迹也不能与地面保障设备发生干涉。机头截面从雷达罩向座舱方向逐渐加宽，座舱盖采用隆起的流线外形，既保证飞行员前向和侧向下视视野，也控制跨音速阶段的局部阻力。机身侧面与机翼根部采用融合过渡，这种处理有利于降低翼身交接处的干扰阻力，同时为机翼主梁、机身框和燃油系统管路提供连续传力路径。

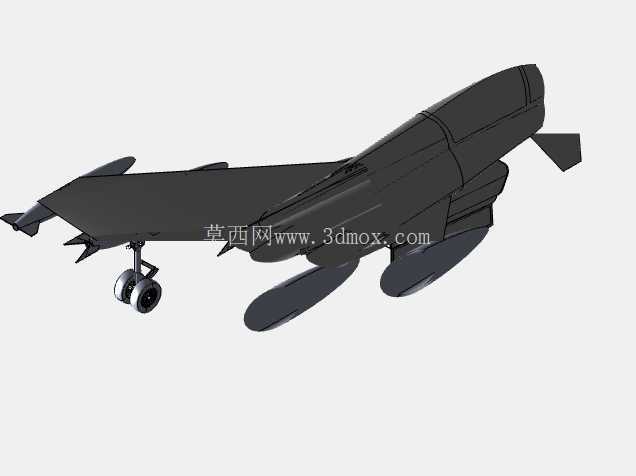

　　起落架部分采用前三点式布置，前起落架位于进气道下方靠前位置，主起落架靠近机身下部与机翼内段交接区域。前起落架承担地面转向、滑跑支撑和着陆缓冲，主起落架则通过多支柱结构把着陆冲击载荷传递到机身加强框。模型中机轮、支柱、作动筒和收放连接点均有明确形体，工程检查时可围绕停机姿态、轮胎离地间隙、起落架舱包容空间和舱门关闭顺序展开。外挂区域方面，机翼下方布置多组挂点，可用于副油箱、制导武器或训练吊舱的挂载示意；挂点位置需要避开起落架收放路径，同时保持机翼载荷分布合理，避免过度集中在翼尖或翼根单一区域。

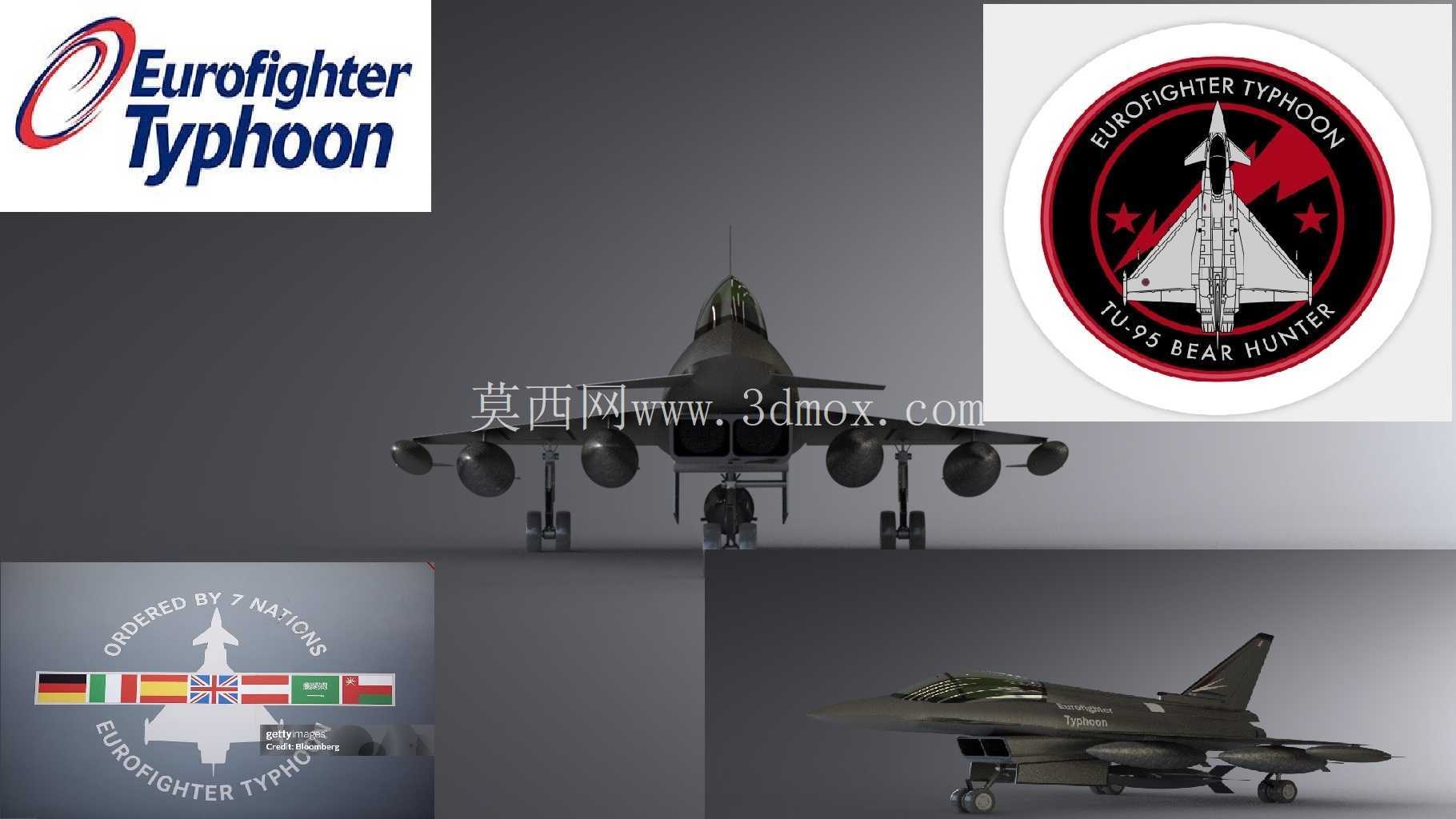

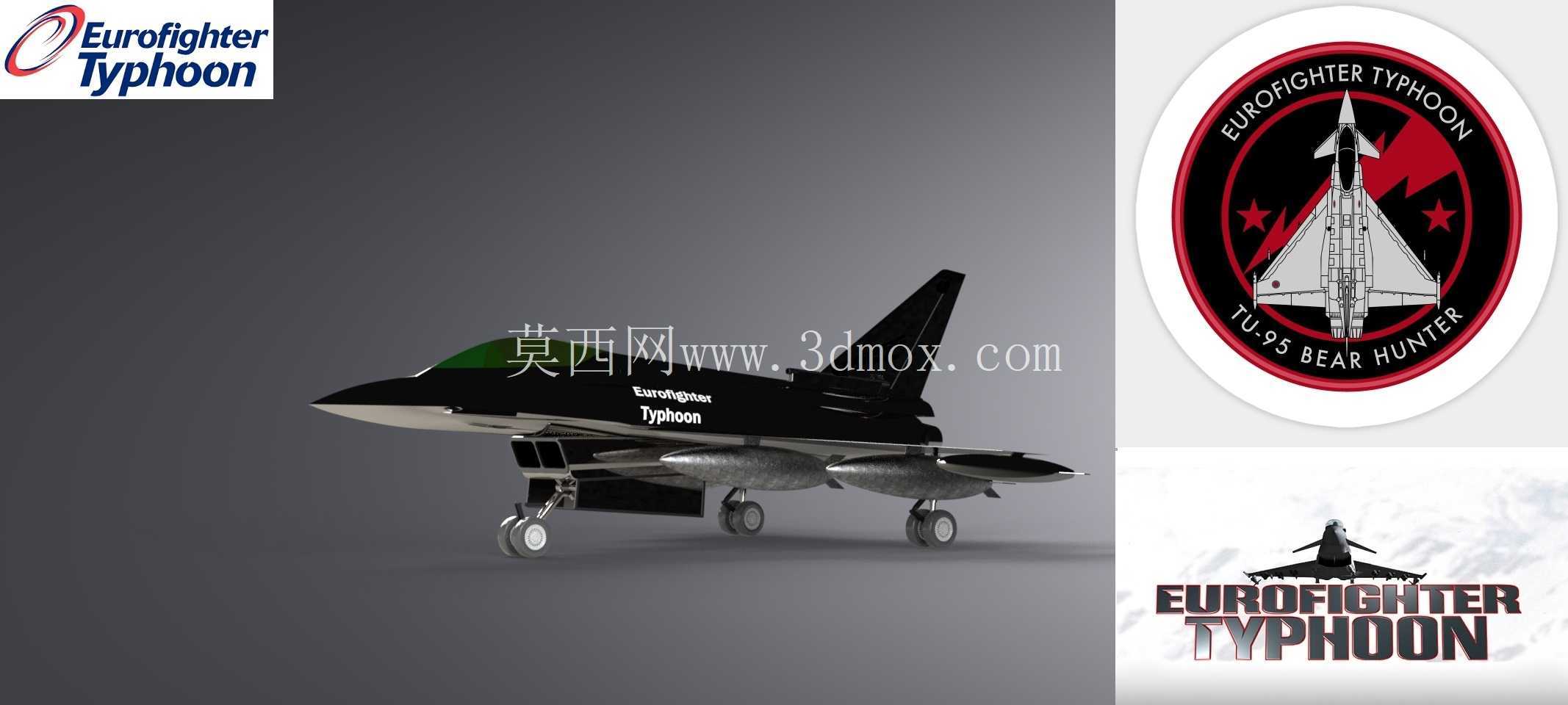

　　尾段设计体现双发战斗机的典型特征，两台发动机并列安装，喷口间距与后机身宽度相互约束。垂尾采用大后掠外形，用于保证方向稳定和侧滑控制；尾翼与后机身的连接区域需要承受气动载荷和发动机振动带来的复合作用。模型表面的机徽、任务标识和多国合作标志属于外观层细节，可用于展示识别特征，但结构分析时仍应回到骨架、蒙皮、舱门、接头和操纵面这些核心部件。

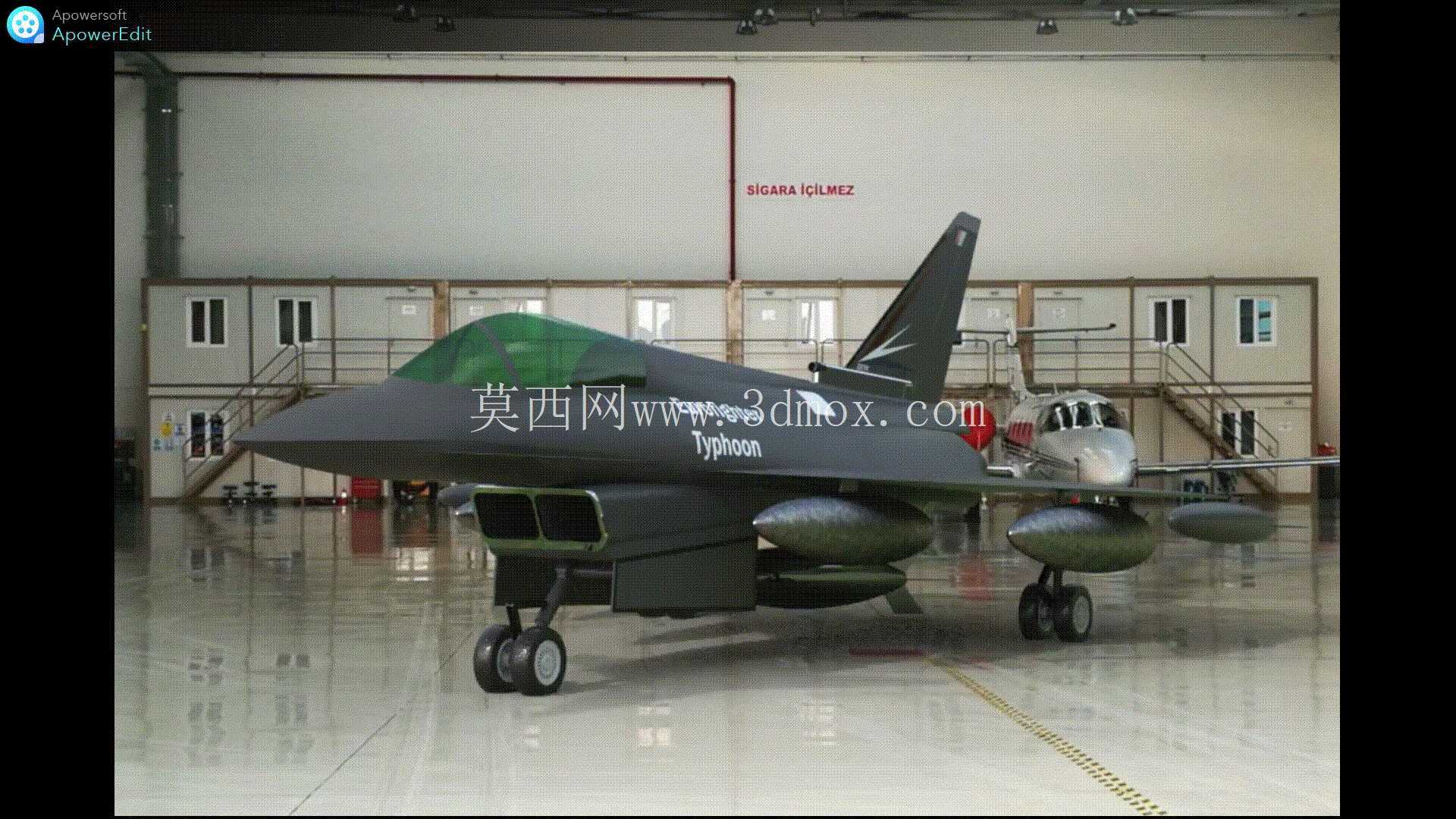

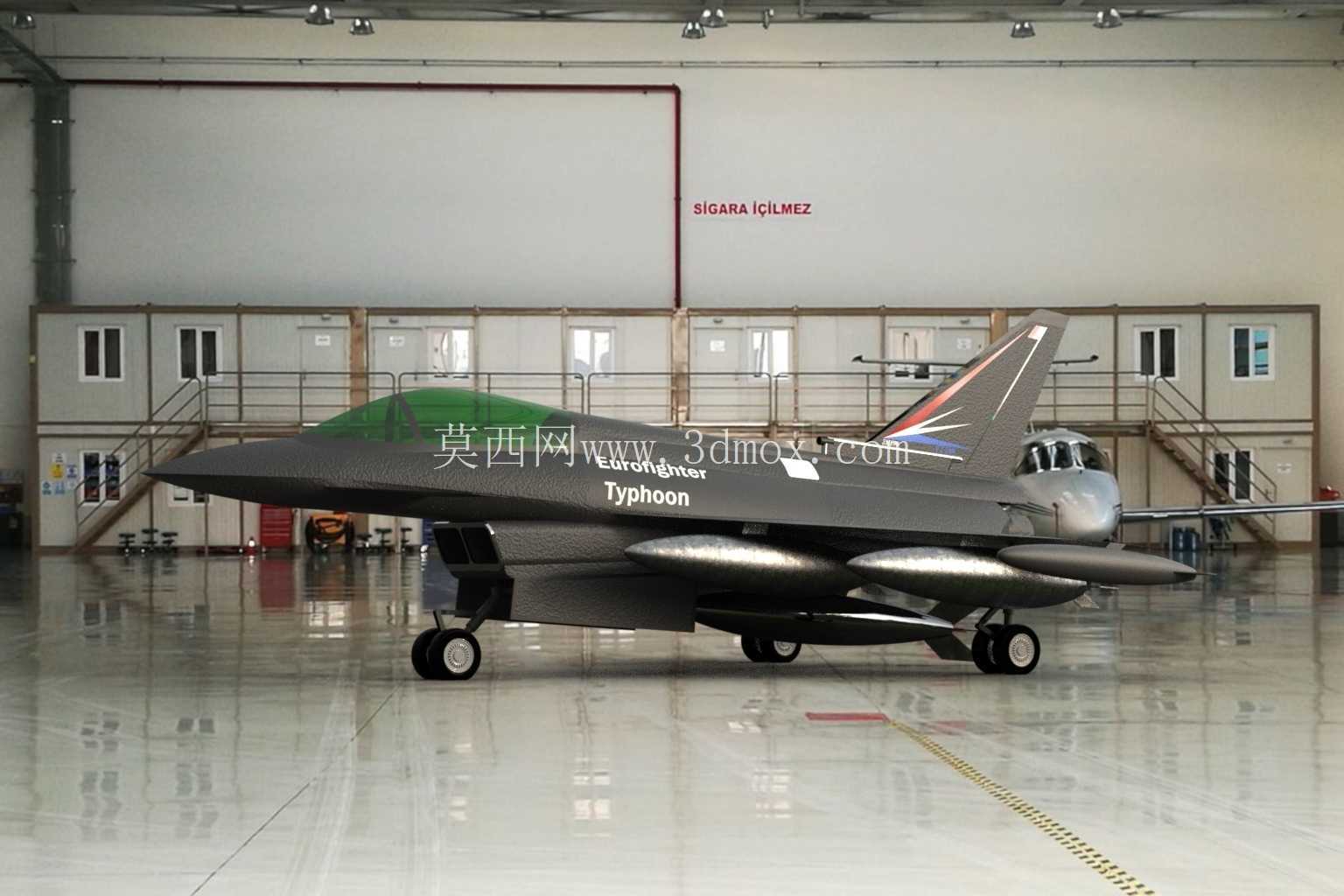

　　在尺寸与安装边界上，整机长度、翼展、高度和起落架轮距构成地面保障与机库停放的基本约束。机头到垂尾顶部的高度决定机库门限和维护平台层级；机翼展开宽度影响停机坪标线、牵引车转弯半径和挂弹作业空间；起落架机轮位置决定地面千斤顶支撑点及拖车托举位置。若将该数模放入虚拟机场、维修车间或展示场景，还需进一步校核进气道吸入区域、发动机尾喷流危险区、机翼下方地勤通道以及武器挂载操作空间。

　　建模思路上，作品以整机外观和主要功能部件为核心，曲面连续性、部件比例和相对位置关系较清晰。机头尖点、座舱盖、鸭翼、三角翼、双垂尾、双发喷口与起落架共同构成识别特征；各翼面厚度、舵面分缝、舱门轮廓和挂点接口则提供了后续细化结构设计的基础。对于三维建模从业者，该模型可作为航空产品总体布置练习对象，重点学习复杂曲面分块、翼身融合、起落架收放空间和外挂点协调；对于方案演示和教学场景，则可通过剖切、爆炸和姿态变换展示飞机从地面滑跑到空中机动的功能逻辑。
