航天展开面板逐次解锁锁扣机构

　　这套机构面向航天器舱外可展开面板的连接与释放需求，核心任务是在多块折叠面板收拢状态下提供可靠锁紧约束，并在释放阶段按既定顺序让一个面板接一个面板离开，避免多板同时动作造成干涉、冲击或姿态扰动。实际结构中，两侧三角框架承担面板安装基准，框架上预留了密集的减重孔、装配孔和局部加强凸台，既控制整体质量，也保证连杆支座、转轴和限位件有足够的安装刚度。

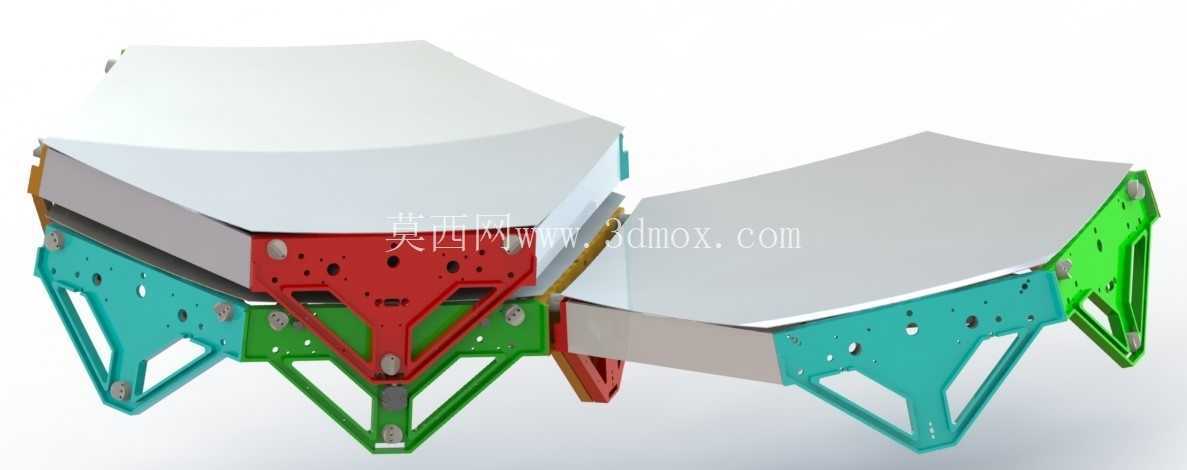

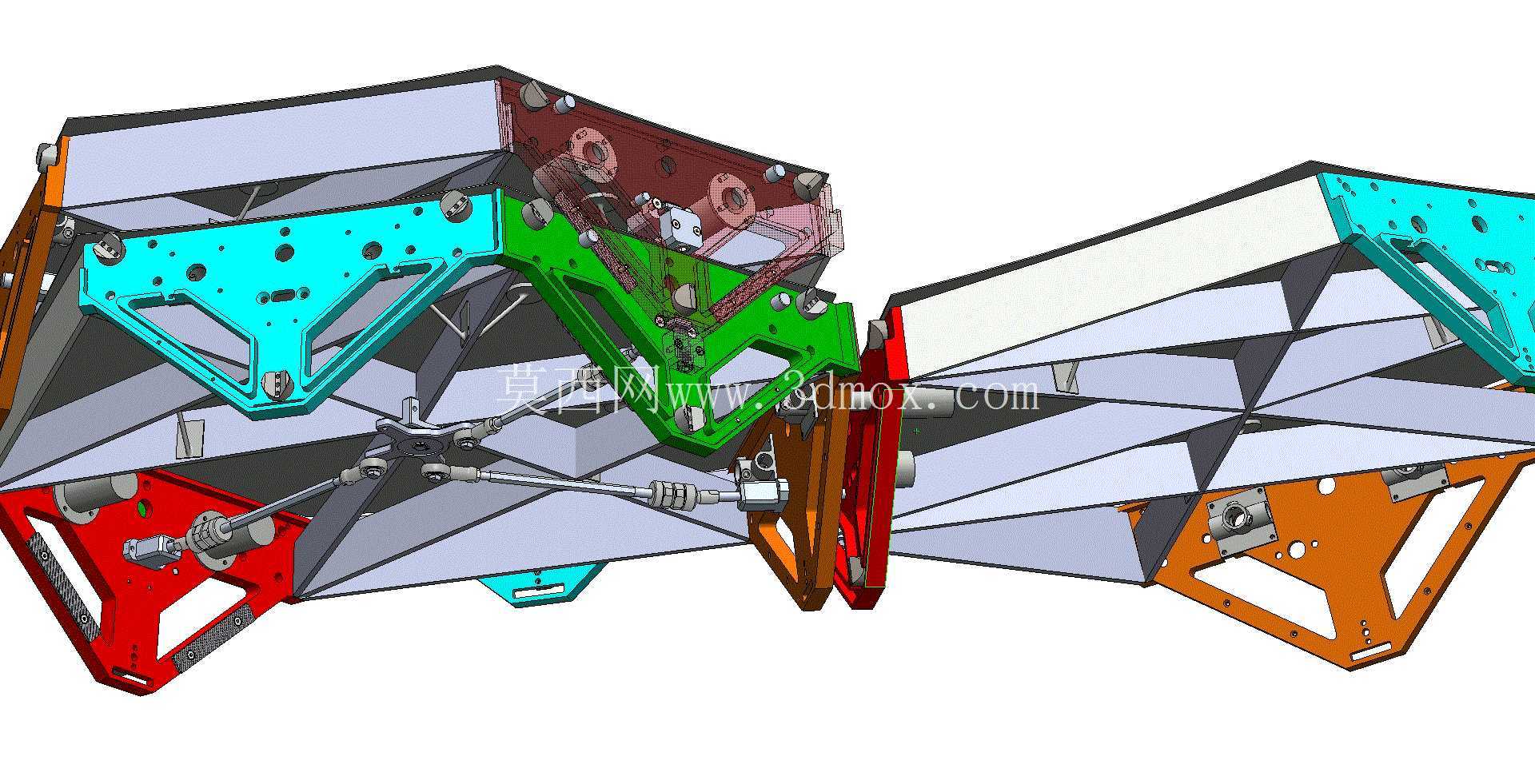

　　从使用场景看，这类锁扣系统常见于太阳翼基板、舱外防护板、展开式热辐射板或空间实验平台附件。收拢时，各面板沿舱体边界叠放，锁钩、压块和连杆把相邻面板约束在确定位置；发射段需要承受振动、过载和微幅相对滑移，因此锁紧接触区不能只依赖单点约束。模型中多处彩色板件对应不同功能单元，红色、青色、绿色和橙色框架分别承担安装、传力、导向或支撑作用，杆件沿面板内侧布置，在展开前隐藏在折叠空间内，不额外占用舱外轮廓。

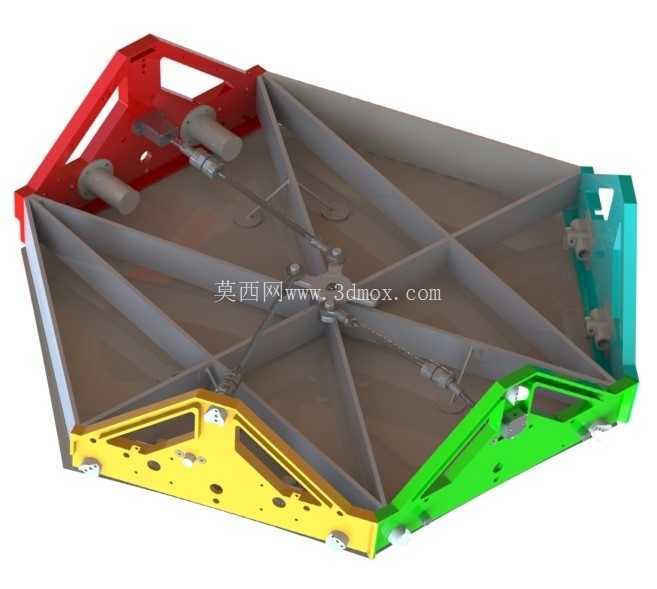

　　机构动作思路不是简单地同时松开所有锁点，而是通过拉杆、摇臂、转轴和锁钩之间的运动传递形成顺序释放。主动端输入直线或旋转动作后，中部连杆先带动第一组锁钩脱离压紧面，使首块面板获得释放自由度；随后连杆行程继续传递，相邻摇臂到达触发位置，第二组锁扣再解除约束。这样的逐次解锁方式可以把展开过程拆分成多个低冲击阶段，面板之间的间隙、铰链摆角和锁钩退让量都需要在三维布局中反复校核。

　　结构设计上，三角框架的斜向边并非外形装饰，而是沿主要载荷路径布置的承力轮廓。面板锁紧力从锁钩接触点传到框架边梁，再通过支座和螺栓界面传到舱体骨架，斜撑结构能够把局部弯矩转化为杆件拉压载荷。框架表面的大尺寸开孔用于降低质量，孔边保留的实体区域则对应螺栓连接、铰链支撑和限位块安装位置。对于航天产品而言，质量和刚度始终是耦合指标，开孔过大容易引起支座局部变形，开孔过少又会增加发射质量，因此模型在轮廓形状上呈现出明显的拓扑减重特征。

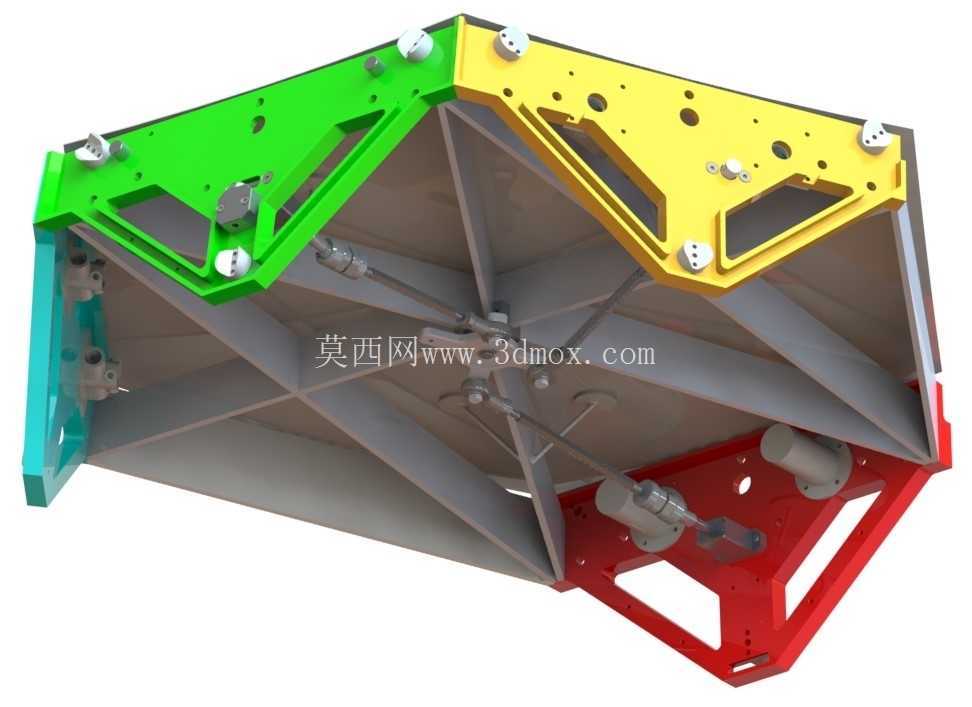

　　安装边界方面，外侧框架需要与折叠面板的铰链轴线保持平行，锁钩压紧点应尽量靠近面板刚度较高的边缘或加强区，防止薄板在锁紧载荷下产生凹陷。中部横向连杆位于两列机构之间，其长度决定左右锁点的同步性；若连杆过长，轴向变形会造成一侧先脱开、另一侧仍保持锁紧，设计时需要通过支座位置、杆端关节轴承和调节螺母补偿装配误差。模型中的连杆端部带有螺纹连接和关节件，便于在总装阶段调整行程，使各锁钩进入和退出的角度一致。

　　锁钩与挡块的配合面需要兼顾锁紧可靠性和释放顺畅性。锁紧时，钩头接触面应形成确定的法向压紧力，避免发射振动下出现间隙拍击；释放时，钩头转动轨迹不能刮擦面板边缘或相邻杆件，尤其在多板折叠状态下，零件之间净空间有限，锁钩退让方向必须沿机构内侧预留。工程建模时通常要把锁钩从闭合到完全脱开的全过程做运动包络检查，确认极限角度下不与框架孔边、拉杆接头和面板骨架发生碰撞。

　　该机构还体现出明显的模块化特征。左右两侧框架形式相近，连杆组件沿中线串联，多个锁点通过统一驱动源完成动作，这有利于减少驱动器数量和控制接口。对于地面维护和装配而言，模块化框架也可先在工装上单组件调试锁钩行程、弹簧复位力和触发顺序，再安装到舱体或面板上。若某一锁点需要调整，可通过更换垫片、调节杆端螺纹长度或修改限位块厚度来实现，不必重构整体框架。

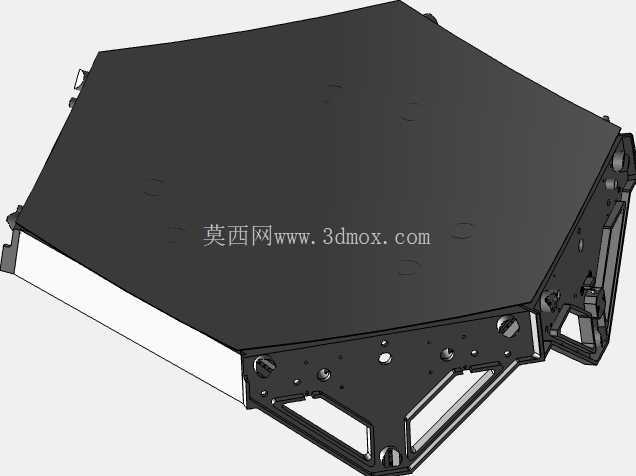

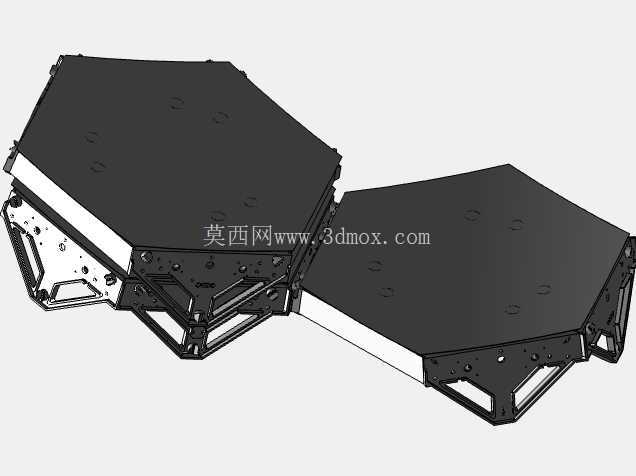

　　在外形尺寸层面，展开机构整体呈狭长对称布局，收拢后厚度受面板折叠间距限制，连杆和摇臂均贴靠框架内侧布置；展开方向上，锁扣系统不随面板大幅运动，主要完成释放和避让，因此其外部轮廓不能越过面板旋转包络。框架端部的安装孔用于与舱体结构或基板连接，孔位分布需匹配既有骨架，避免连接点落在薄板悬空区域。

　　从三维建模角度看，该类作品的价值不只在于外观还原，更在于把运动关系、承力路径和装配边界同时表达清楚。杆件两端的铰接轴线、锁钩旋转中心、面板铰链轴线和框架安装面构成了整套机构的尺寸链。任何一个支座位置偏差，都可能放大为解锁不同步或锁钩干涉。实际设计中，需要在模型里保留足够的调节余量，并在关键接触面设置耐磨、限位和防松结构，使逐次解锁动作在强振动、小间隙和高可靠性要求下仍能稳定完成。
