农用轮式拖拉机整机结构设计

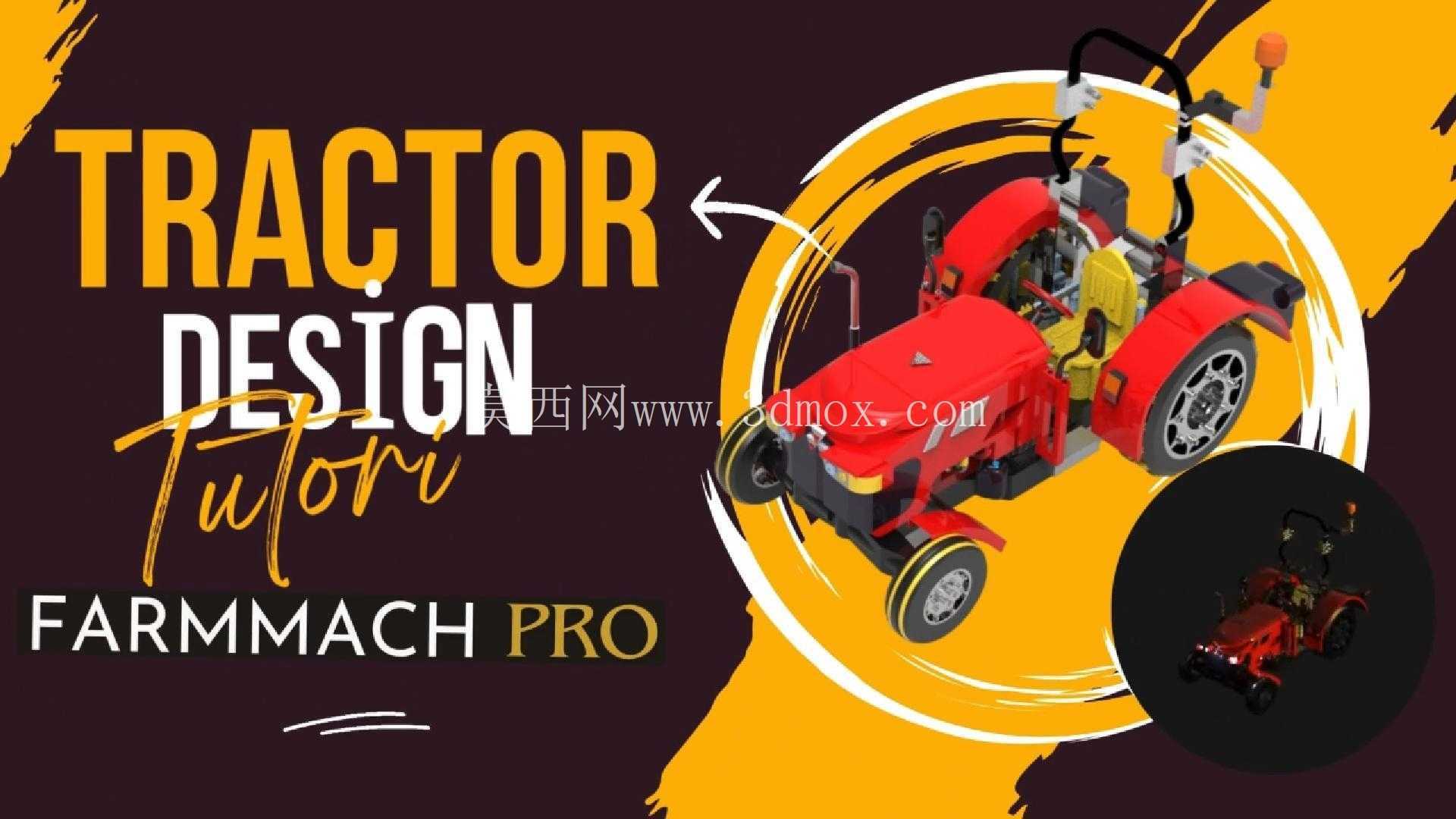

　　这套轮式拖拉机三维结构方案，面向丘陵小地块、果园行间、设施大棚周边以及家庭农场的轻量级作业需求展开，整机布局围绕紧凑转向、维修可达和多农具挂接三个核心目标搭建，没有照搬大马力拖拉机的冗余结构，所有部件的空间位置都经过干涉校验，可直接用于结构方案评审、教学演示以及非标农机改造参考。

　　从实际作业场景倒推结构边界，这类小功率拖拉机需要频繁在田埂、果树行距和硬化便道之间切换，因此整机轴距控制在较短范围，前轮采用小转角差速转向布局，转向节与前桥铰接点预留足够摆角，最小转弯半径可适配三米左右的狭窄行间；后轮作为主要承载和驱动轮，轮距预留多档调节空间，可根据垄宽更换轮毂安装位置，避免作业时压伤作物。整机外轮廓高度兼顾驾驶员视野和低矮棚室通行，方向盘、座椅、操纵杆的相对位置按照人机工程排布，脚踏区域与发动机罩之间留出隔热间隙，长时间操作不易出现肢体干涉。

　　动力舱部分采用前置布置，发动机本体、散热器、空滤器和排气系统沿车架纵向依次排布，散热器前端保留迎风面，后侧与风扇之间设置导风罩，避免热风回流影响进气效率；燃油箱布置在发动机侧下方与驾驶区之间的空余空间，加注口朝向机身外侧，日常补油不需要掀开护罩。车架作为整机承载基体，前后分别预留前配重安装孔和后悬挂连接点，前配重块可根据土壤比阻增减，防止带犁作业时前轮翘头；后部三点悬挂结构按照标准农具接口设计，提升臂、下拉杆和限位链的运动行程经过校核，挂接旋耕机、播种机、小型拖车时，农具起落不会与后轮发生碰撞。

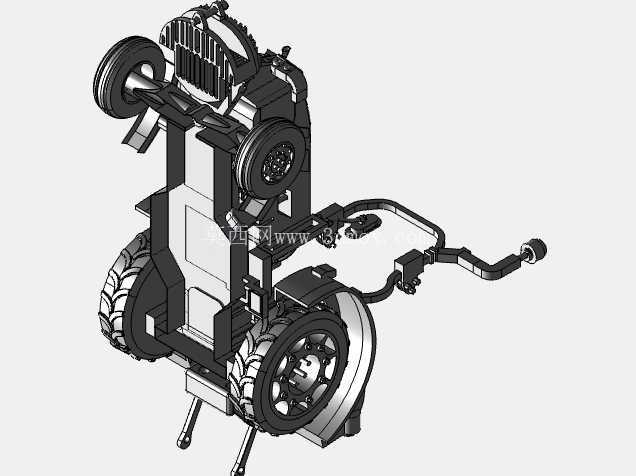

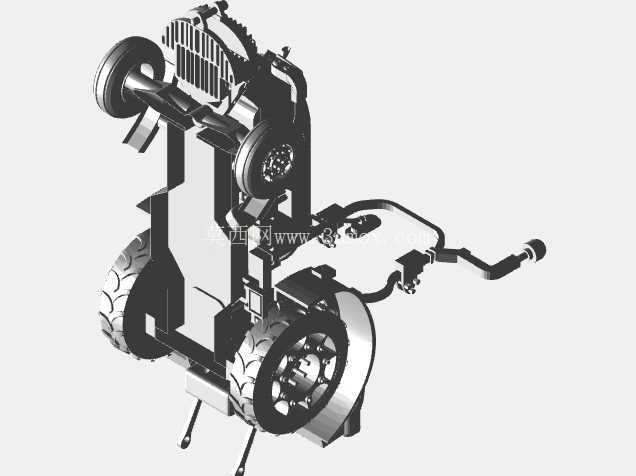

　　行走系统的细节设计直接影响田间通过性，后轮采用大直径低压农用轮胎，胎面布置加深人字花纹，湿黏土壤里可快速排出泥层，降低打滑率；前轮轮胎宽度较窄，转向时胎侧与前桥、转向拉杆之间保留足够跳动间隙。底盘内部，离合器、变速箱、差速器和后半轴沿动力传递路线同轴布置，壳体加强筋朝向载荷集中区域，箱体结合面预留密封槽，传动部件的润滑腔独立分隔，避免田间颠簸后润滑油窜入制动腔。制动机构采用左右轮独立控制结构，田间转向时可单边制动缩小转弯半径，道路行驶时两轮联动，保证直线制动稳定性。

　　操纵与安全结构同样围绕实际使用展开，方向盘下方设置转向器安装支架，离合、制动、油门踏板的转轴靠近车架前围，踏板力传递路径短，虚位容易调整；座椅下方设置减震支撑，后端安装防翻架，防翻架立柱与后桥壳体刚性连接，侧翻时可形成生存空间。机身覆盖件采用分块式设计，发动机侧罩可单独翻开，空滤、机油滤芯和喷油部件都暴露在易操作位置，日常保养不需要拆卸大面积护板；前后灯具、后视镜和警示标识的安装位置避开泥水抛射区域，线路沿车架纵梁走线并预留固定卡扣，防止长期振动后线束磨损。

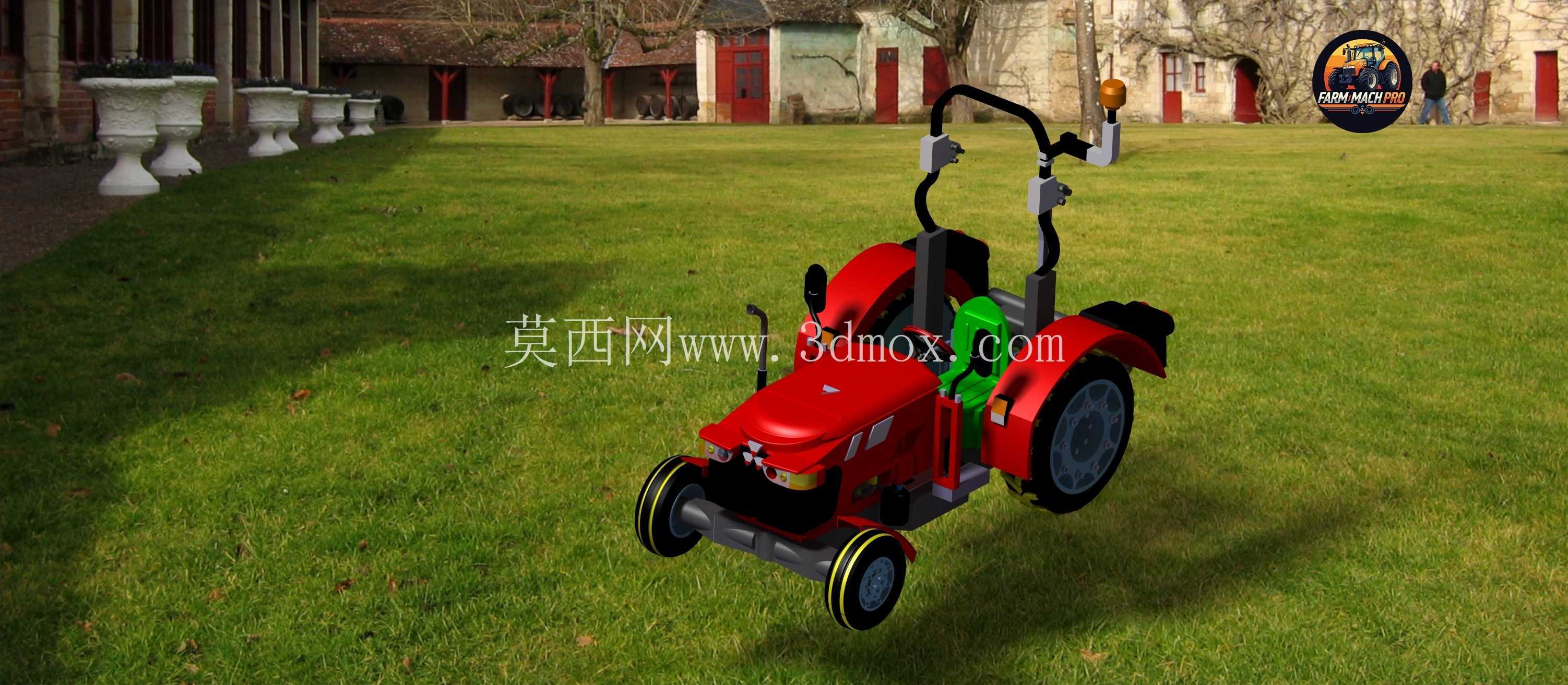

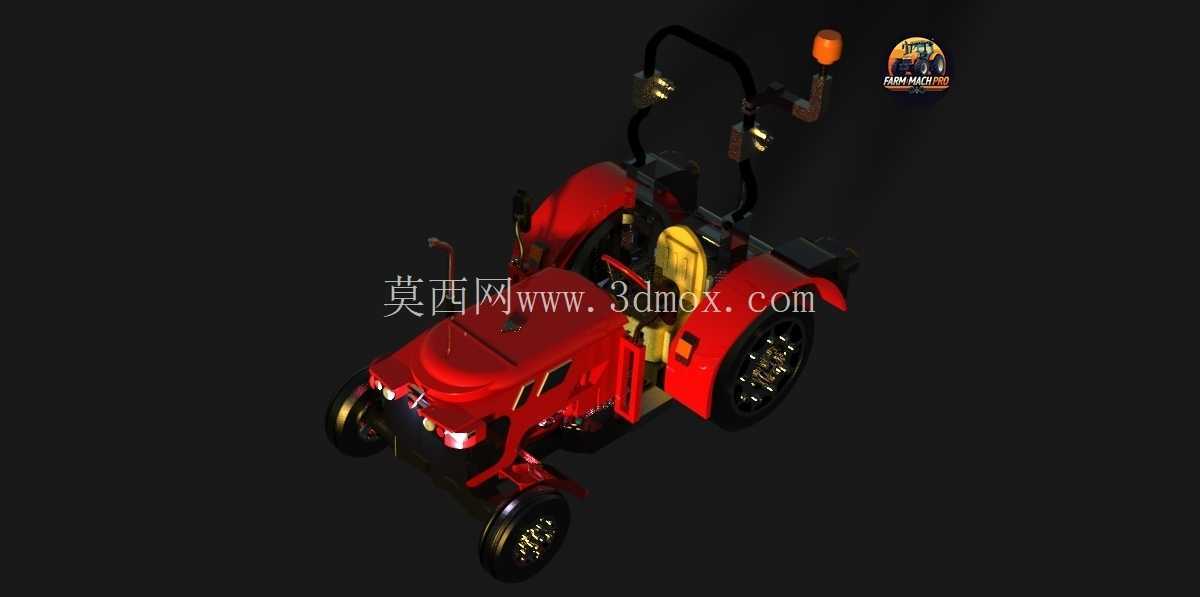

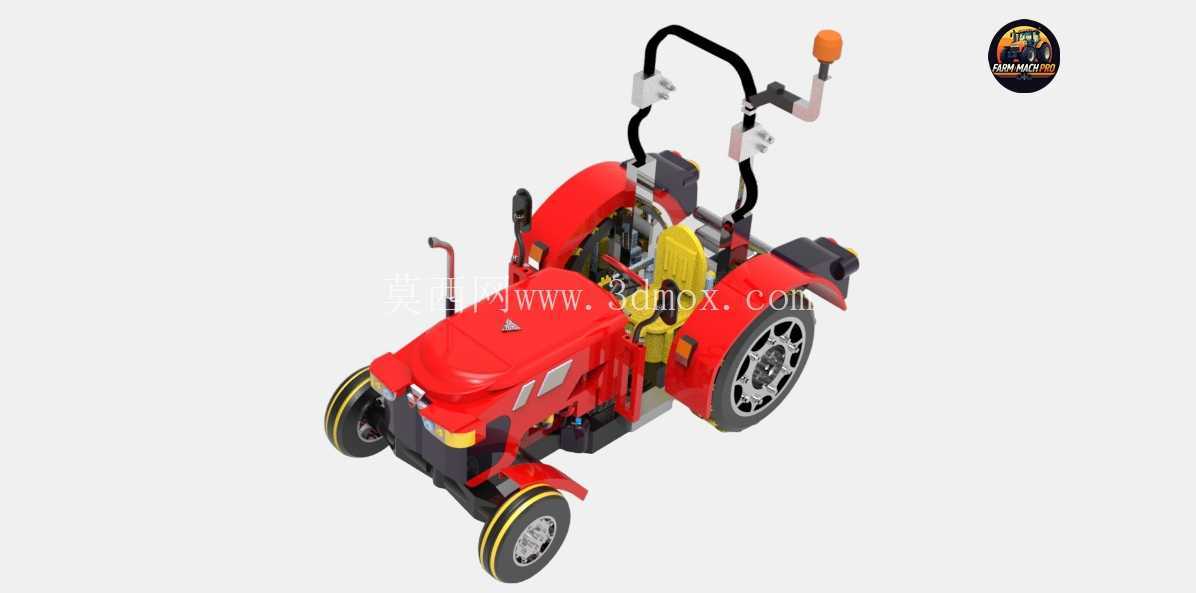

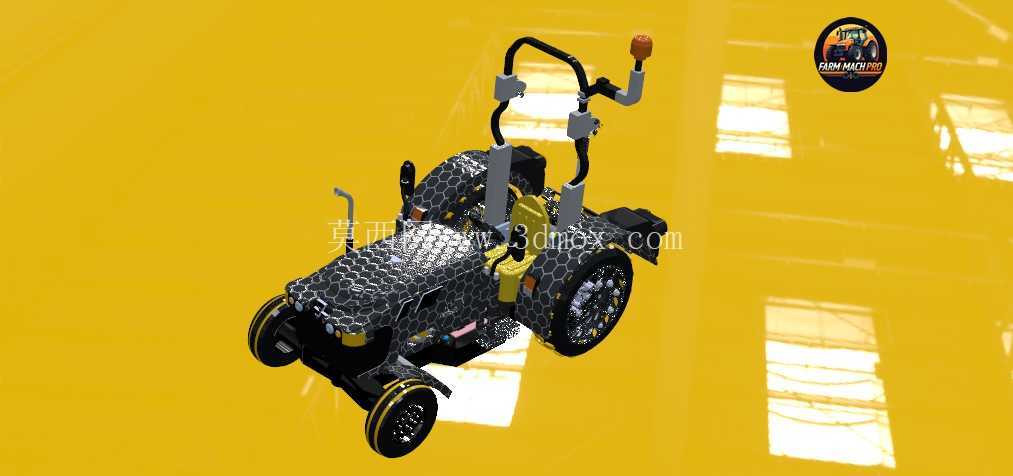

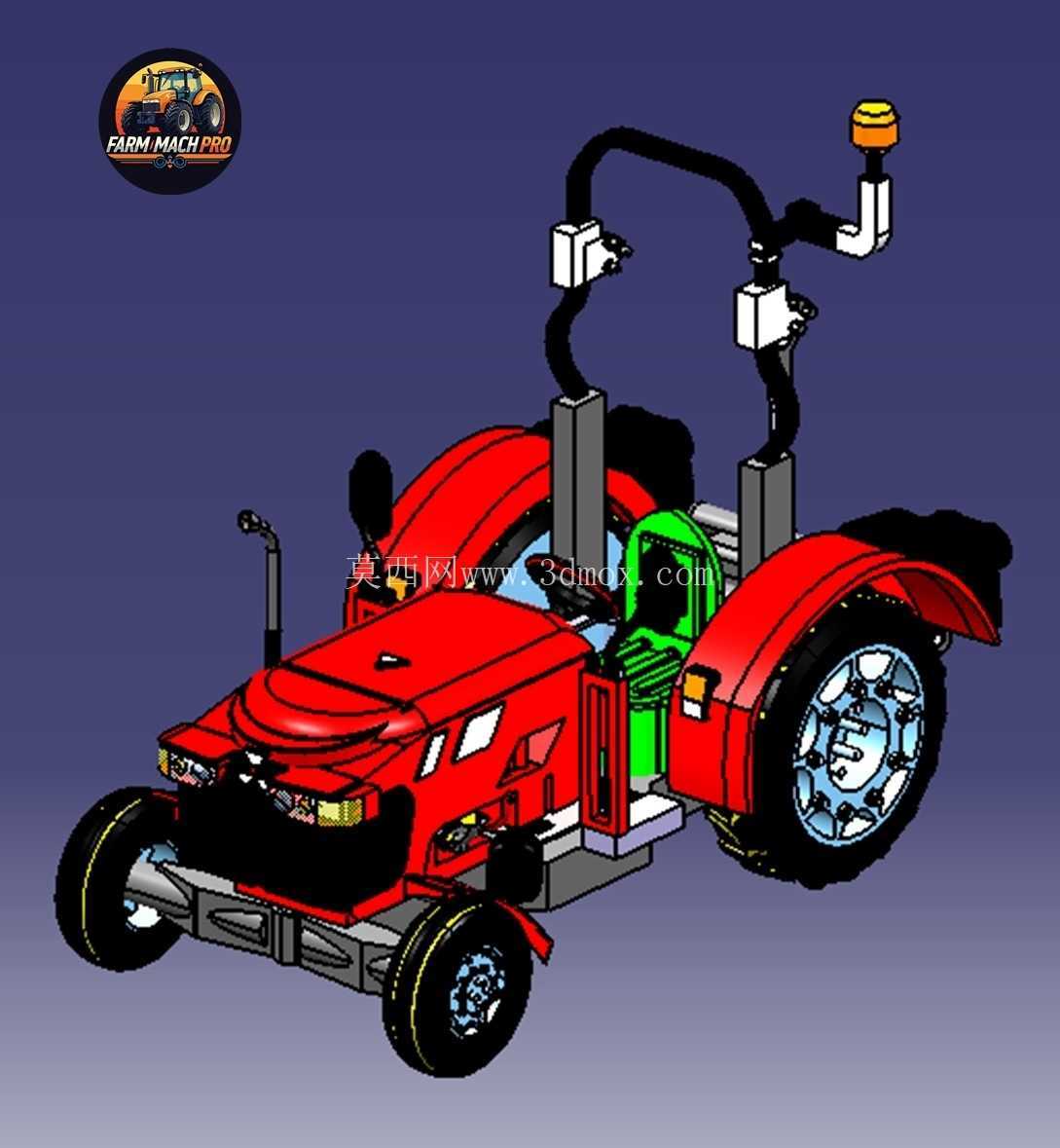

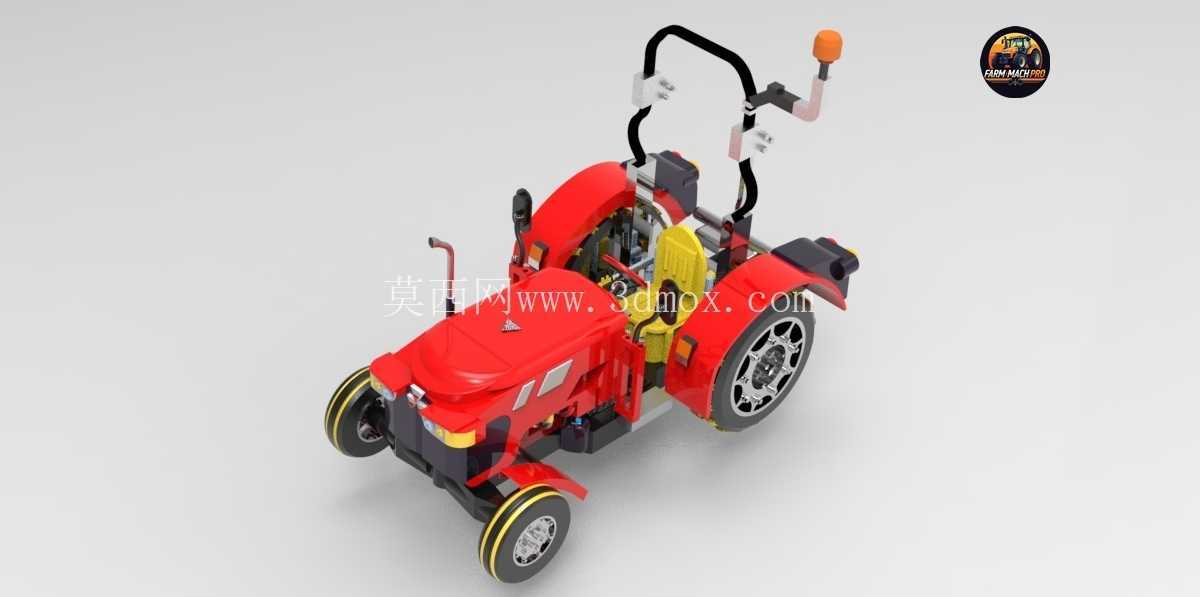

　　建模过程中，所有运动部件均按实际装配关系约束：前轮绕转向节转动并随拉杆偏转，后轮绕半轴旋转，悬挂杆件绕铰接点摆动，方向盘与转向器之间保留传动对应关系。零部件之间区分了焊接车架、铸造壳体、冲压护板、橡胶轮胎和标准紧固件的材质层次，渲染状态下可清晰观察内部动力链走向，也能单独隐藏外覆盖件检查底盘布局。整机安装边界重点核对了轮胎跳动极限、方向盘转动空间、悬挂最大提升高度以及农具挂接后的后悬长度，确保方案从三维结构落地到实物试制时，不会出现装配干涉、维修空间不足或作业姿态受限的问题。
