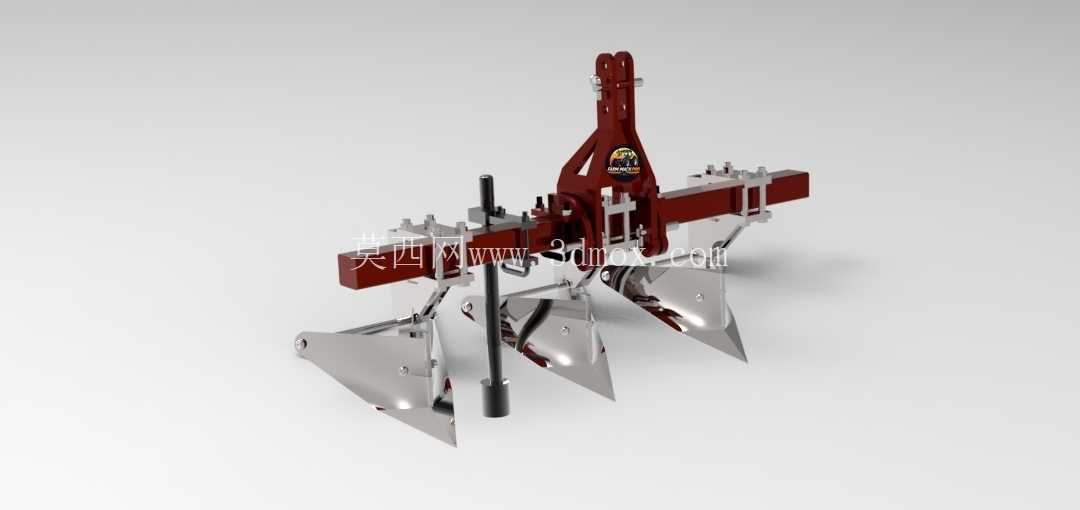

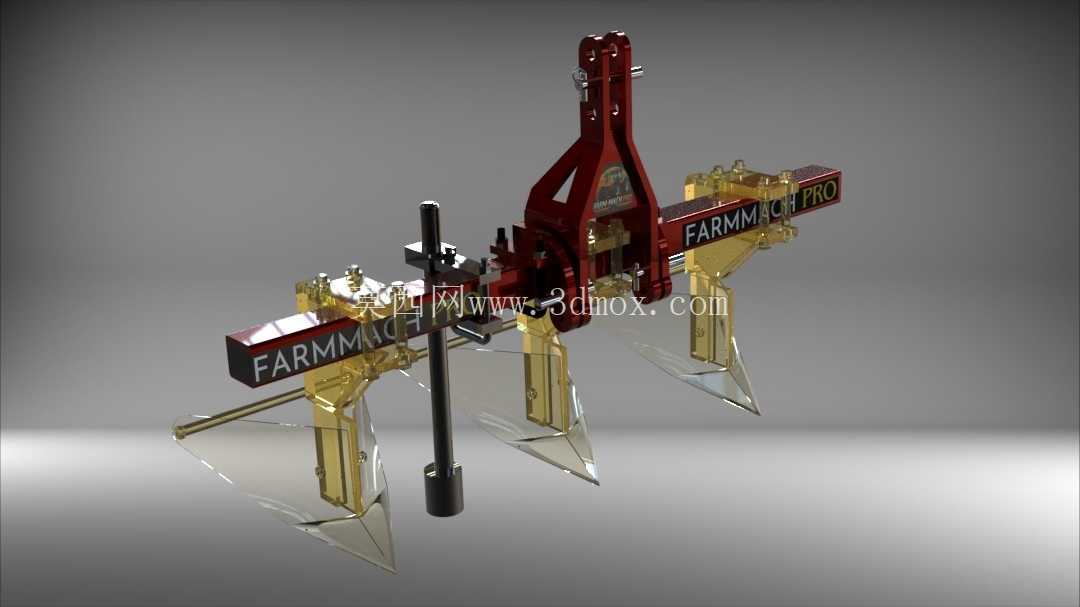

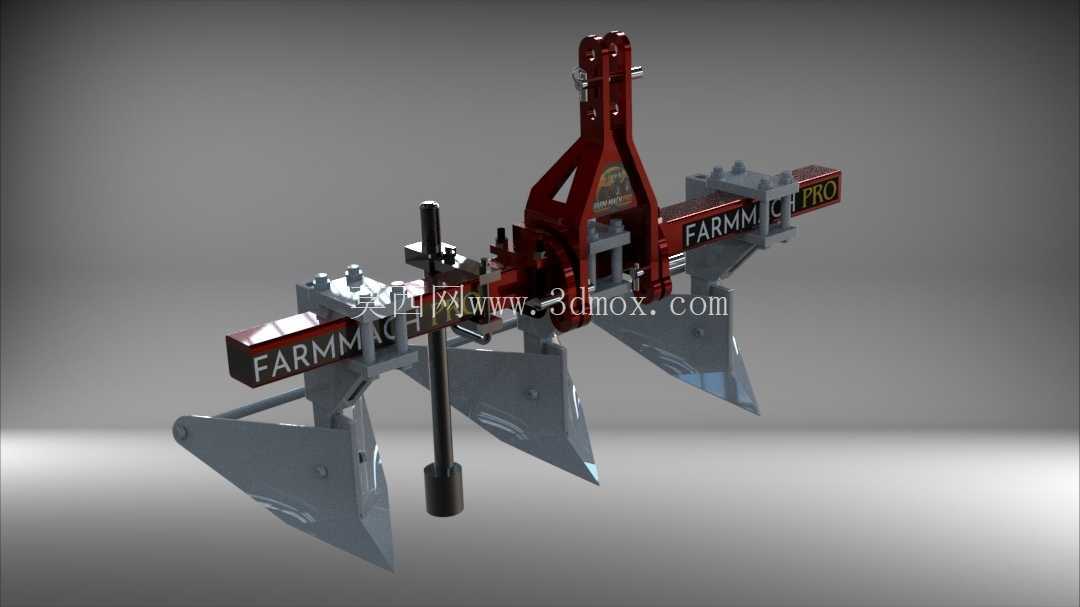

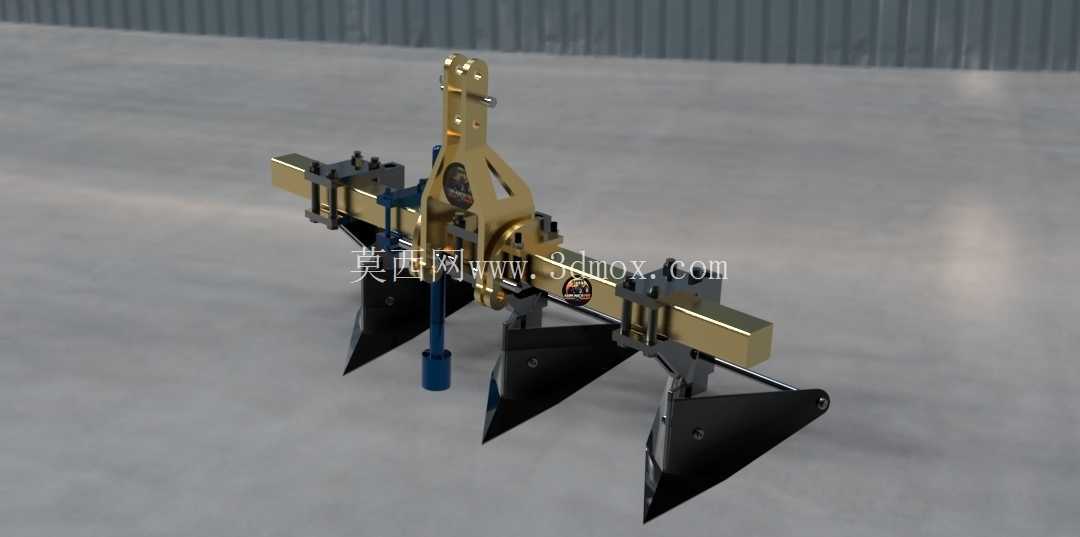

农用三点悬挂三铧式深耕犁结构

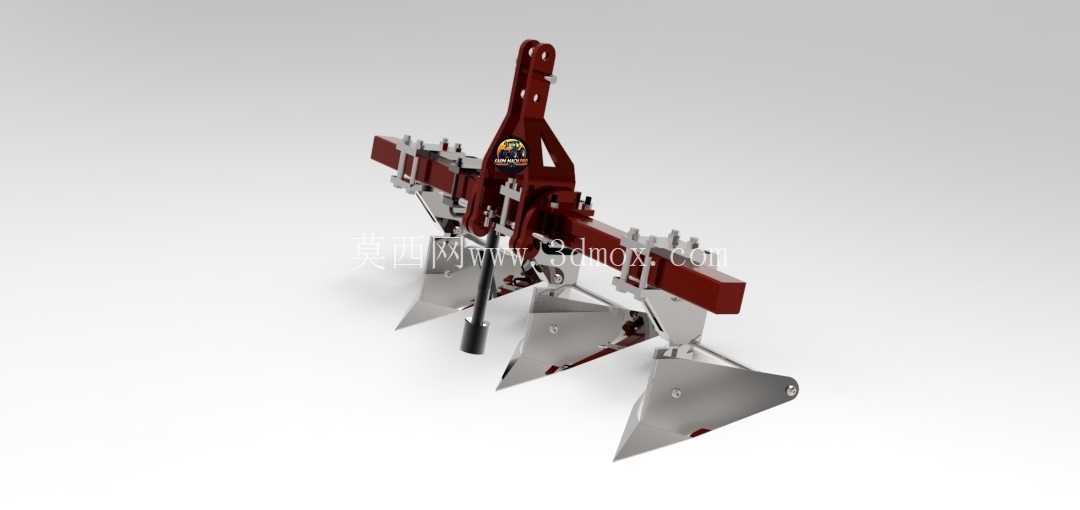

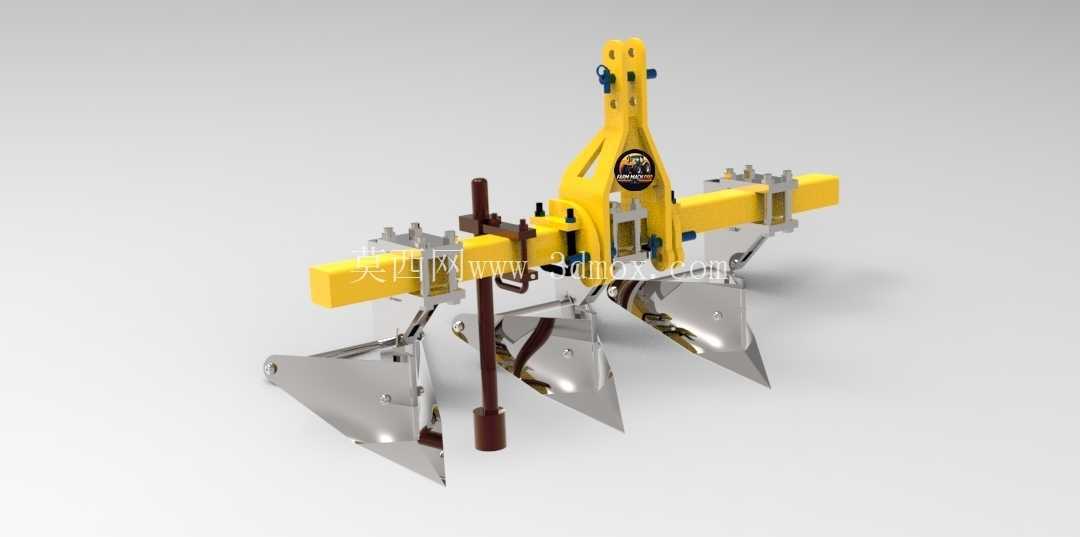

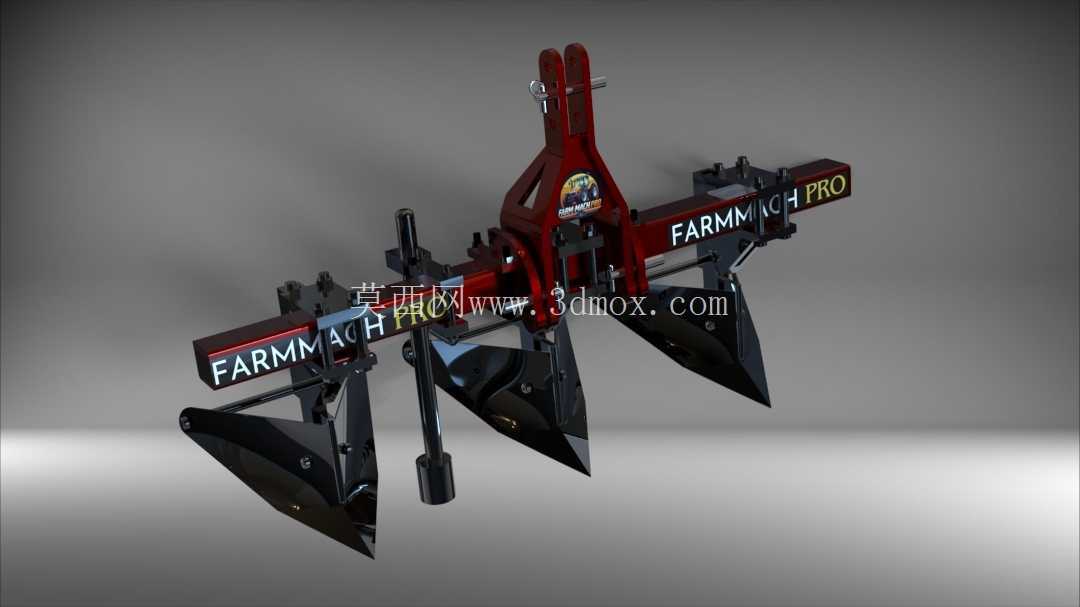

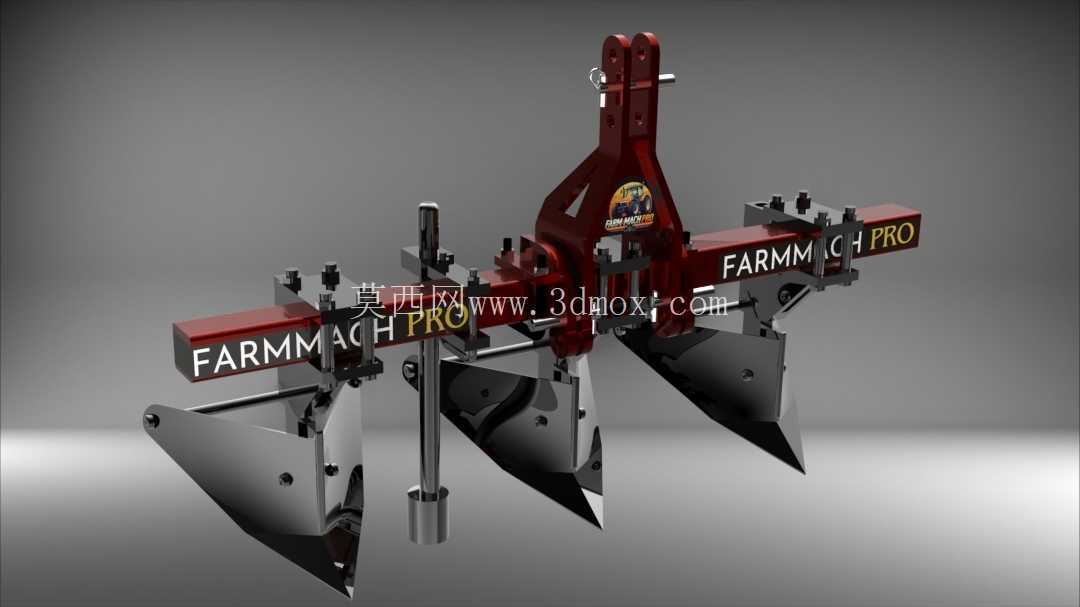

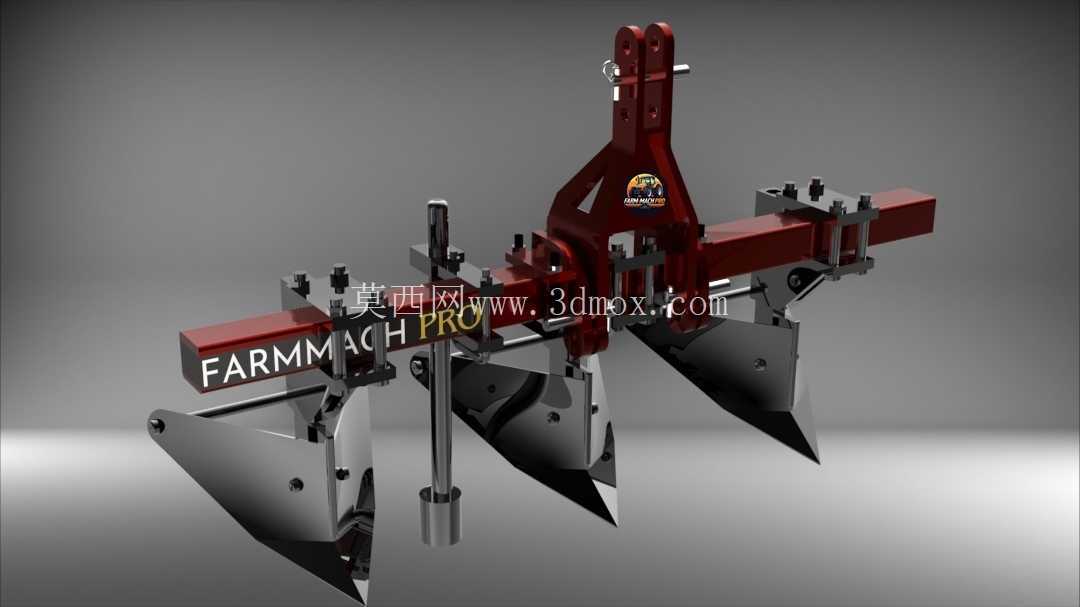

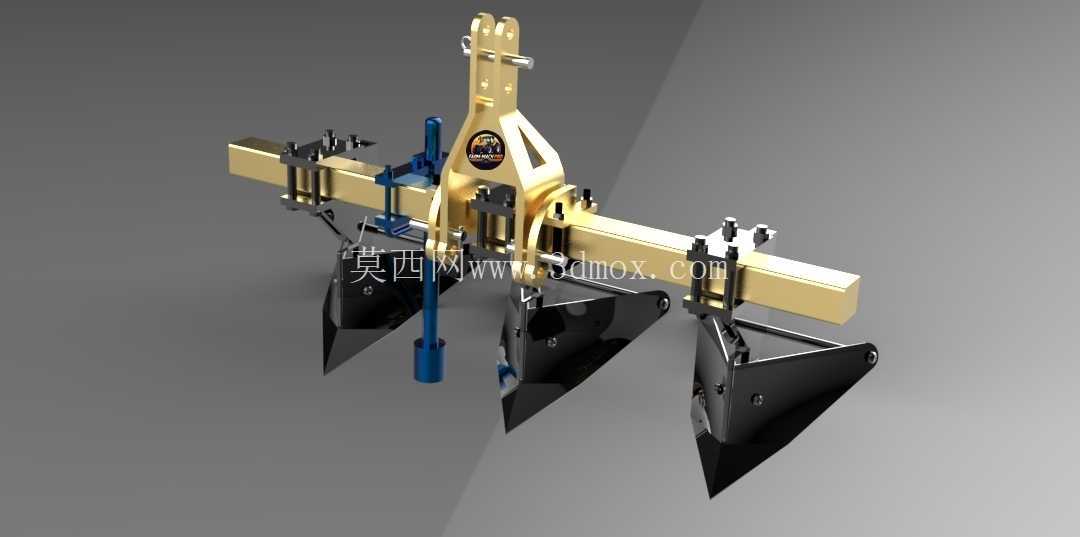

　　这套三铧式耕地犁具主要面向旱地、果园行间、设施农田及中小型地块的翻土作业，配套轮式拖拉机后悬挂使用，属于典型的牵引式土壤耕作机具。整机采用拖拉机标准三点悬挂接口与动力机身后部联接，上部为居中布置的可调上拉杆铰点，下部左右对称设置下拉杆联接销座，挂接后机具重量由拖拉机液压悬挂系统承担，作业时由液压臂控制入土深度，运输状态下可整体抬升离开地面。

　　从作业逻辑看，犁体沿主梁横向等距排布，机组前进时每个犁铧先以尖锐铧尖切开土层，随后曲面犁壁将垡片抬起、弯折并翻转，把表层残茬、杂草与板结土块扣入沟底，同时将下层疏松土壤翻至表面，为后续播种、整地建立透气、保墒的耕层。三铧配置在作业幅宽与牵引负荷之间取得平衡，既避免单铧机具作业趟数过多、效率偏低，也不会因铧数过多导致中小马力拖拉机牵引力不足、轮胎打滑。

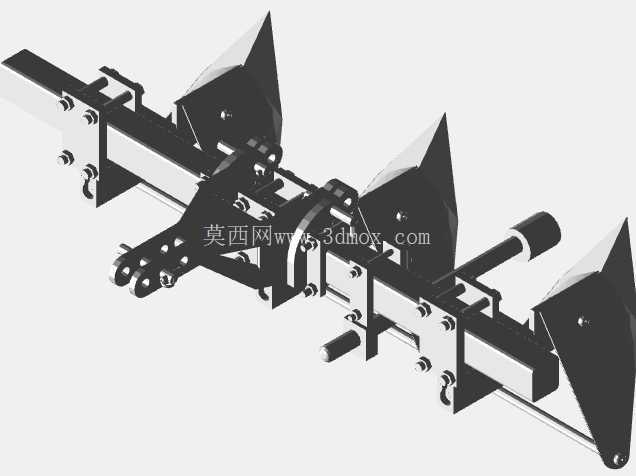

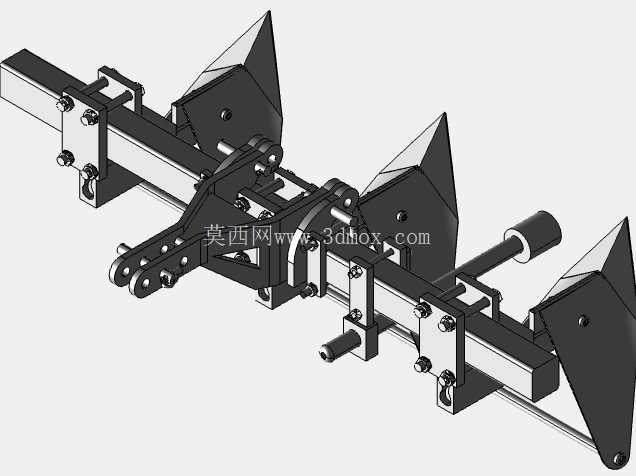

　　结构上，横向主梁采用矩形截面梁体承载，抗弯刚度直接决定多组犁体作业时的行距稳定性；主梁上方竖立的悬挂架通过多道加强筋与主梁焊接成刚性框架，上悬挂点位于框架顶端中央，受力路径沿立板向下扩散至整根横梁，避免单点牵引造成梁体扭曲。每个犁体单元通过夹持卡座固定在主梁下方，卡座与梁体之间采用螺栓锁紧，松开紧固件后可沿梁长方向滑移调整犁间距，以适配不同土壤阻力、耕深要求或拖拉机轮距。

　　犁柱是连接主梁与犁体的关键传力件，工作中承受土壤冲击、石块碰撞及侧向弯矩，因此截面设计得较为厚重，并在靠近犁托处设置补强过渡。犁铧与犁壁组成连续的翻土曲面：铧刃部分负责水平切土，入土角保持在利于楔入土壤的范围；犁壁曲面沿前进方向逐渐抬升并侧向扭转，使土垡在沿曲面运动过程中自然断裂、翻转。铧尖属于易磨损部位，实际结构中常采用可更换式铲尖，磨损后只需拆卸局部紧固件即可更换，不必整体报废犁体。

　　限深与入土控制方面，机具作业深度主要由拖拉机液压悬挂位置决定，同时犁体自身的支撑曲面在沟底起到稳定滑行作用，使耕深在地表起伏时不至于剧烈波动。相邻犁体之间预留了充足的土垡通道，翻转后的土块能够顺利向已耕地侧推移，不易在犁柱间堵塞；主梁与地面之间保留较高通过间隙，在秸秆量较大或土块潮湿的工况下可减少拥土、拖堆现象。

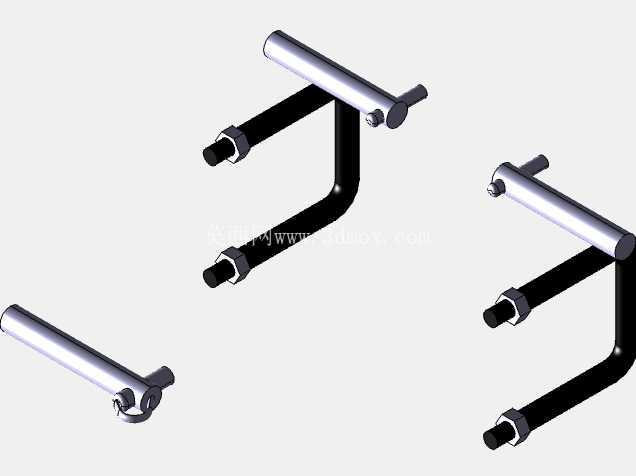

　　安装边界上，三点悬挂销点的间距、销孔直径及上拉杆位置需与拖拉机后悬挂类别匹配，挂接时先联接左右下拉杆并锁定插销，再调整中央上拉杆长度，使机架在作业状态下基本保持水平、犁体处于正切姿态。若上拉杆过长，犁架后仰会导致铧尖入土不足、耕深变浅；过短则犁架前倾，铧尖过度扎深，牵引阻力急剧上升。左右限位链需调整到合适张紧度，既限制机具横向摆动，又避免运输转弯时干涉轮胎。

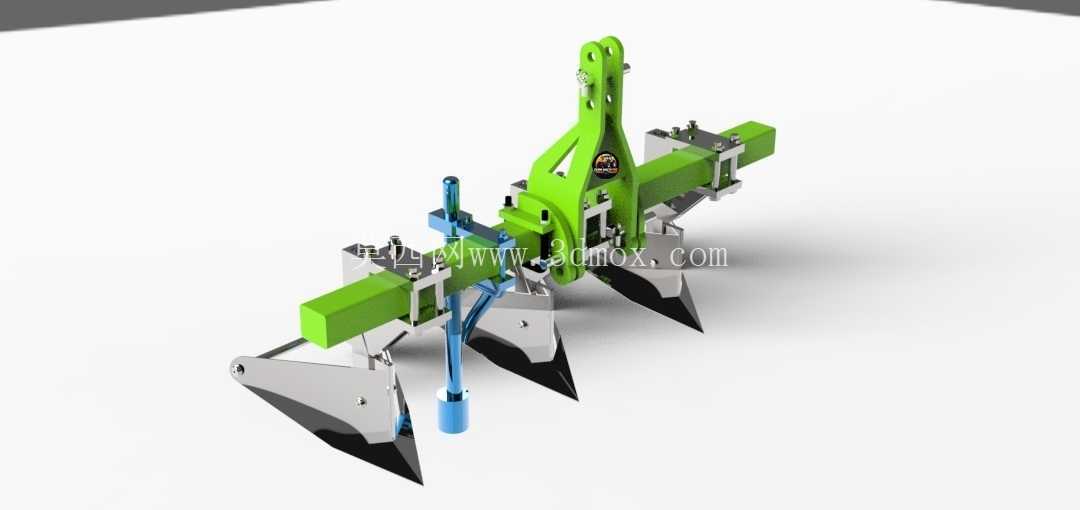

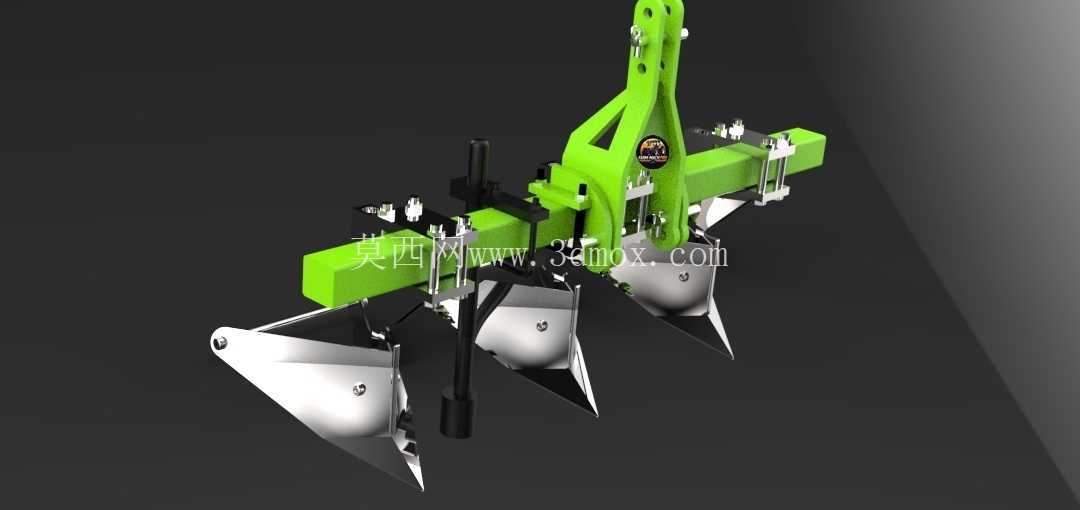

　　从三维结构设计角度看，建模时需要重点保证悬挂铰点、主梁中心线与各犁体对称面的位置关系：犁体横向间距决定单趟工作幅宽，铧尖纵向排列要避免重复切土或漏耕；犁壁曲面属于复杂空间钣金/铸造曲面，曲率变化直接影响翻土性能，不能简单用平面拼合替代。夹持座、犁柱、犁托之间的螺栓孔位需同轴，现场装配时才能实现快速装拆。整体涂装以高可见度绿色机架配合金属原色犁体工作部件，既便于田间作业中观察机具状态，也符合农机产品耐候、防腐的表面处理需求。

　　在实际选型中，这类多铧犁适合与中等马力轮式拖拉机配套，用于熟地翻耕、绿肥埋覆、除草灭茬及播前整地；地块较硬、含石较多时，应适当降低作业速度并检查铧尖磨损情况，土质松软、耕深要求较浅时则可通过调整犁间距和悬挂位置获得更高作业效率。
