航天低温管路自定心快速对接接头

　　这套快速耦合结构面向低温流体输送管路，核心场景是航天推进剂加注、长期贮存放行以及地面低温试验台的管路连接与断开。低温介质在加注和停放过程中对泄漏量、对中误差、热收缩和操作节拍都很敏感，普通卡套或法兰接头在反复对接、盲插对接和有限操作空间内并不可靠，因此该结构把导向、锁紧、密封和补偿集中在同一轴线上，形成可快速插拔的耦合单元。

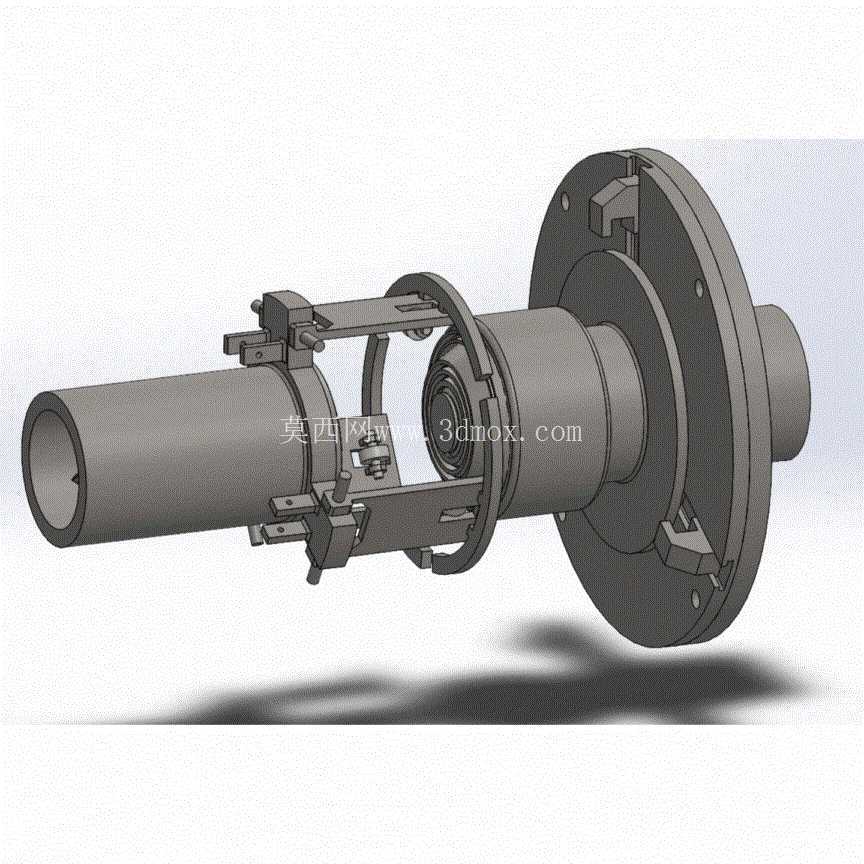

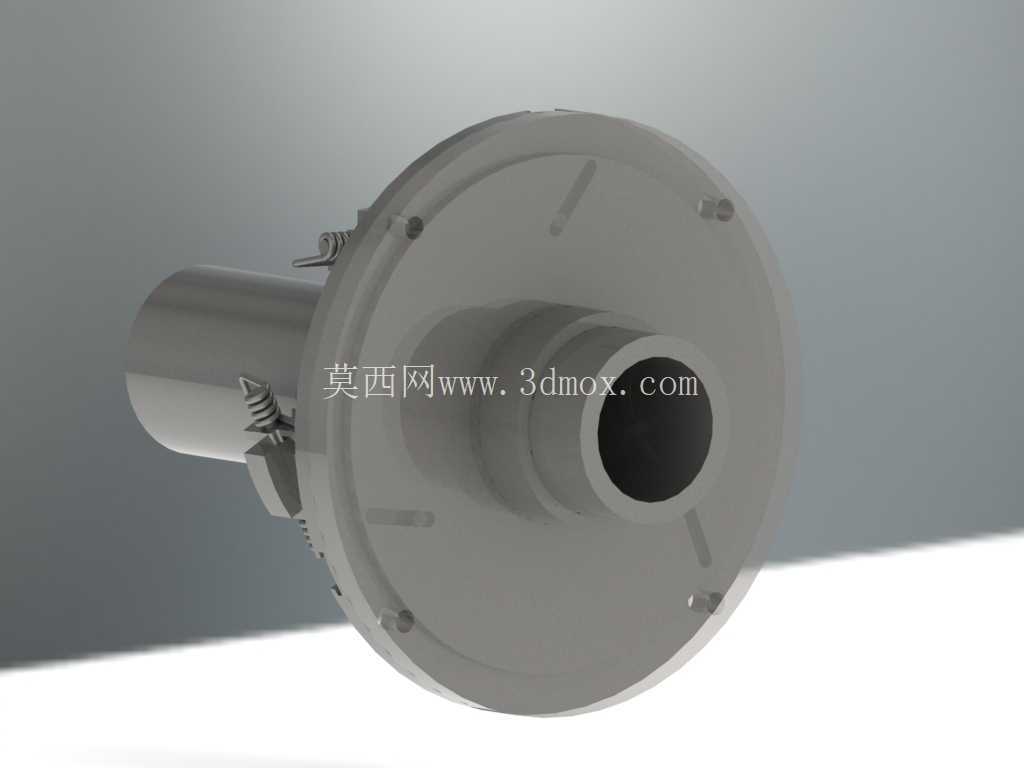

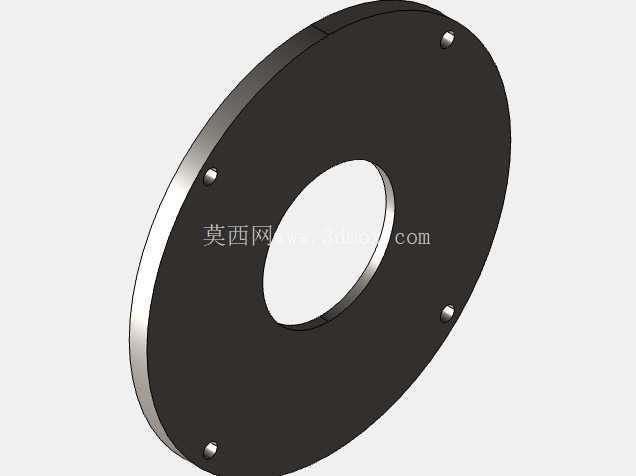

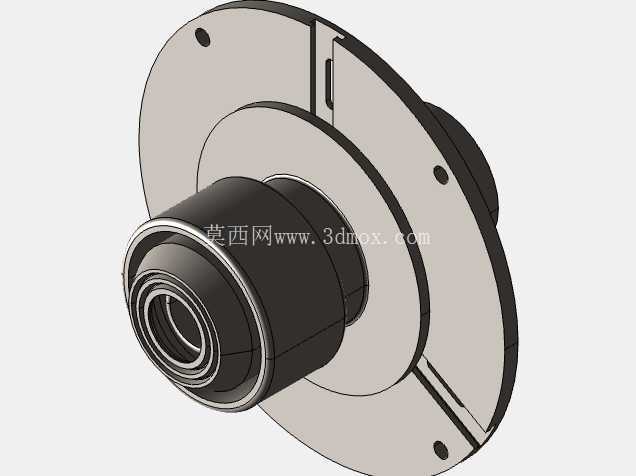

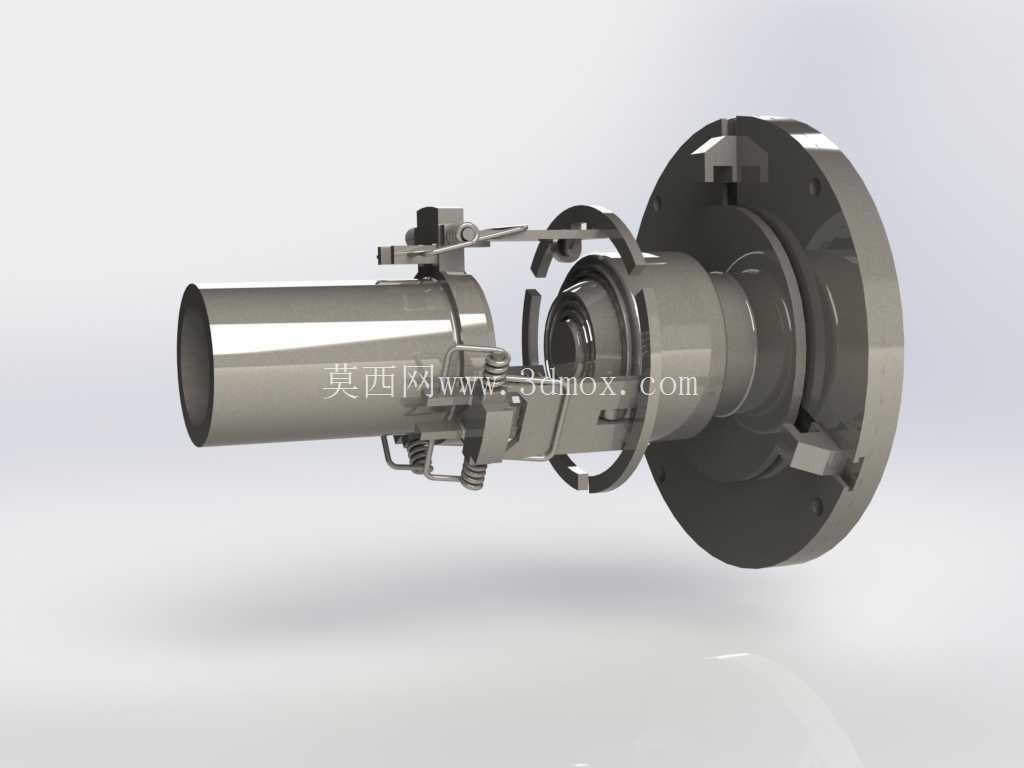

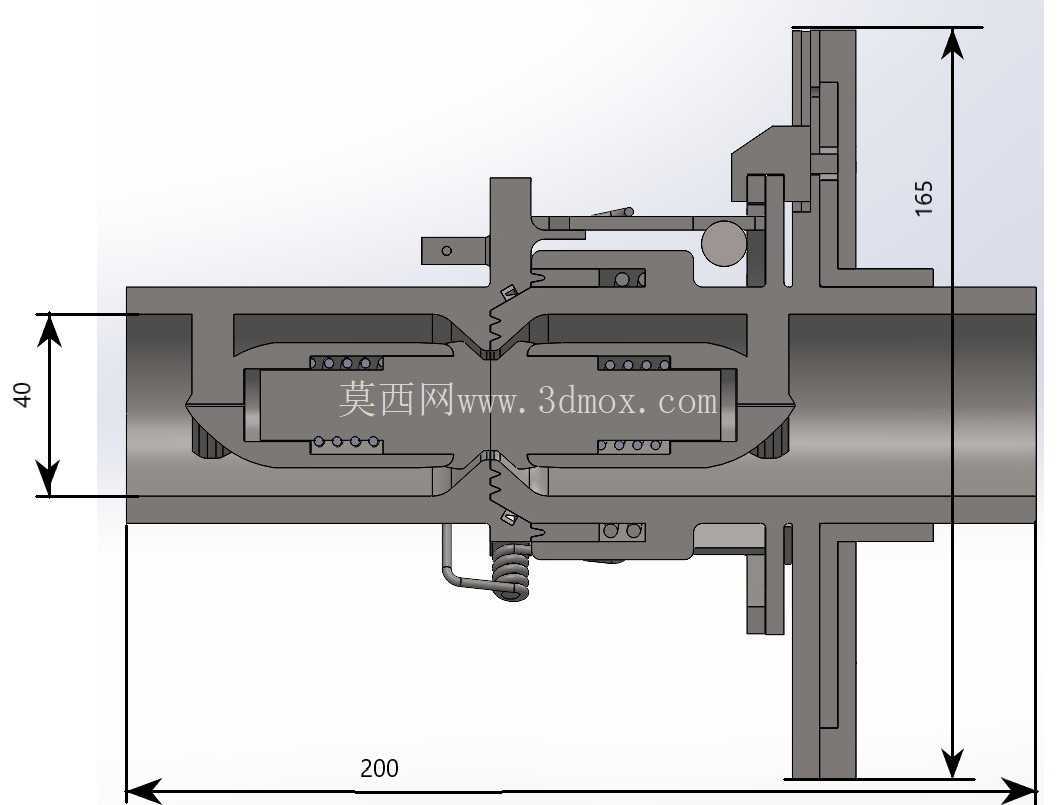

　　从实际用途看，接头一端通过圆形法兰与固定管路或贮箱接口连接，另一端为带直管段的插接侧，可沿轴向推入完成耦合。法兰侧布置螺栓孔和定位止口，承担安装基准；插接侧保留较长圆柱段，便于与软管、硬管或加注臂末端连接。整体外形沿管路轴线展开，最大外轮廓集中在法兰盘和中部锁紧机构处，轴向长度覆盖导向段、密封段、锁紧段和驱动段。建模时需要把法兰外径、螺栓孔分布圆、接管外径、插入行程、锁紧环外径以及周边扳手空间作为安装边界重点控制，避免对接时与管路支架、保温层或相邻阀件发生干涉。

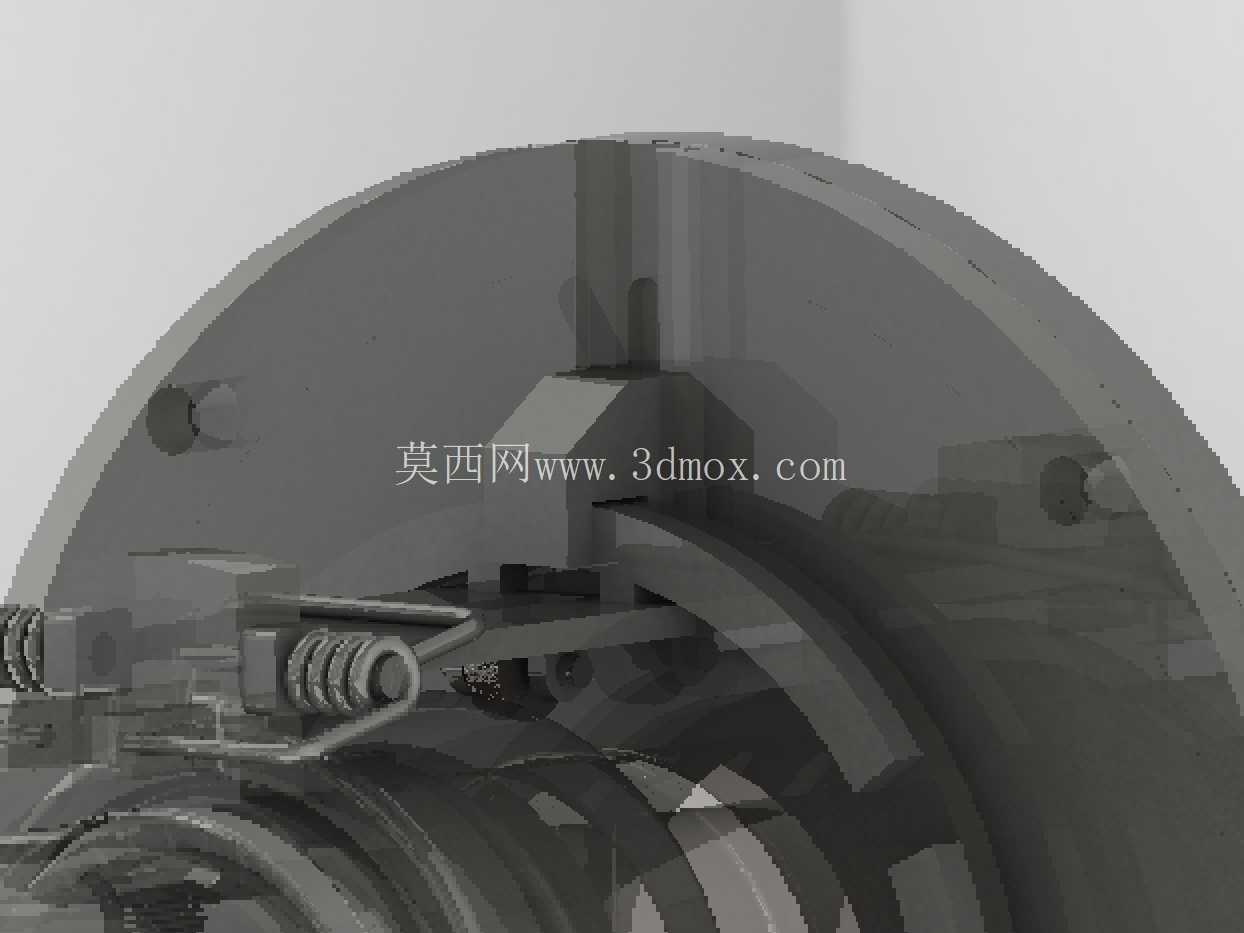

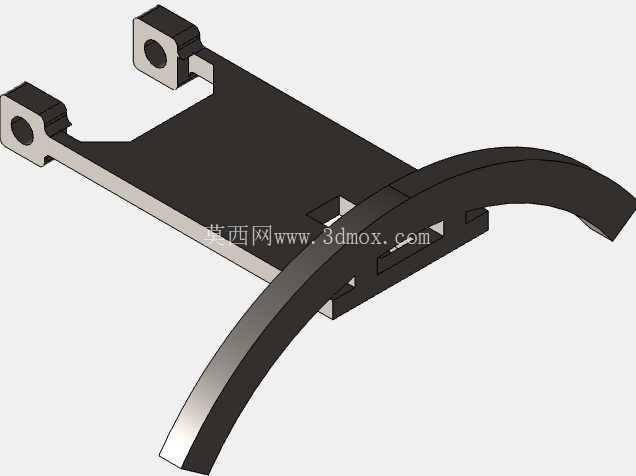

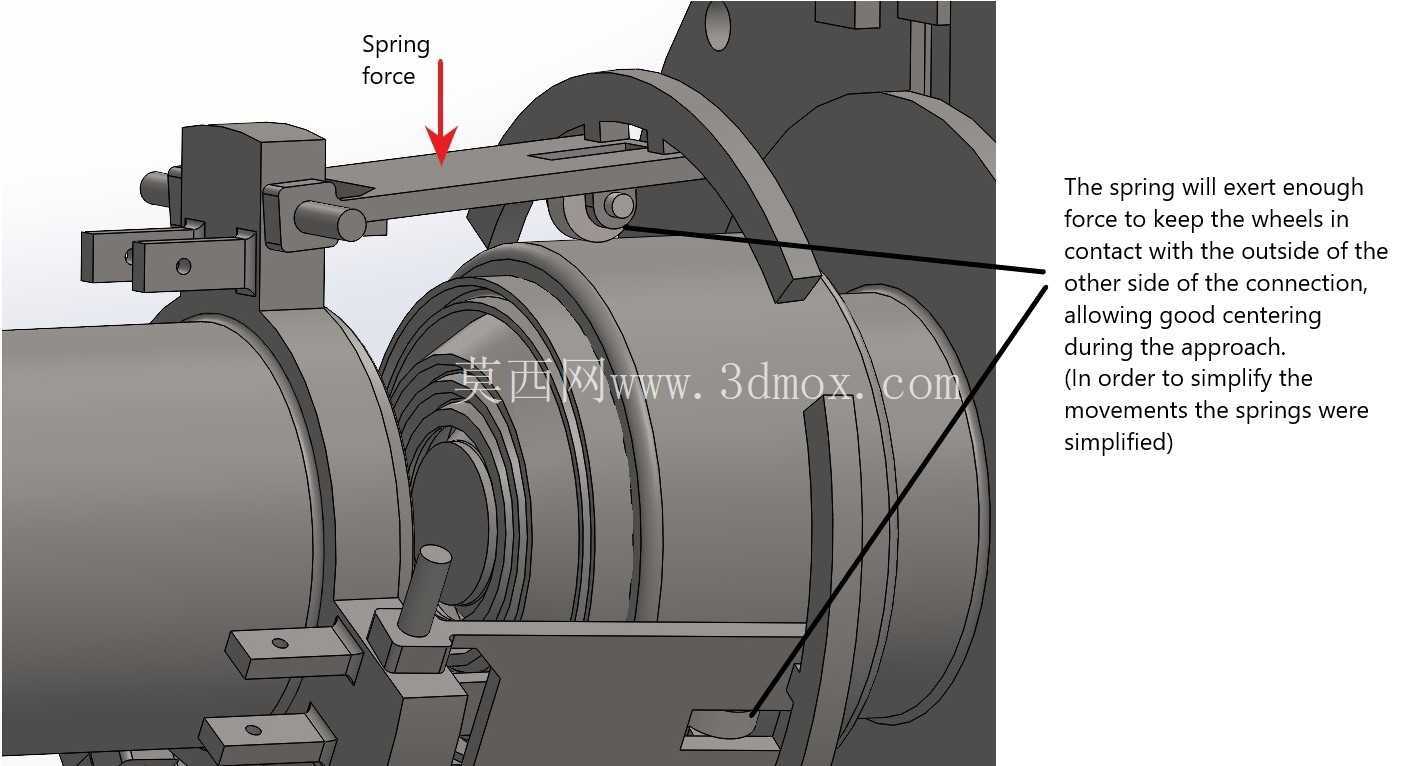

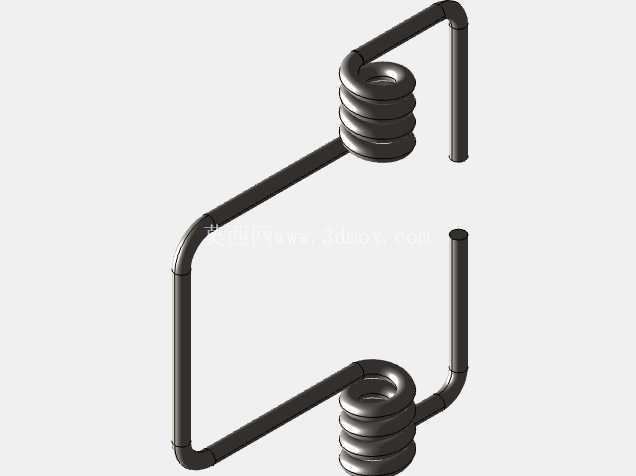

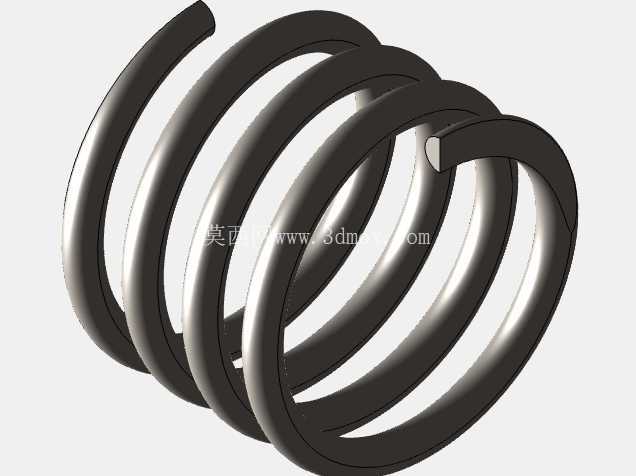

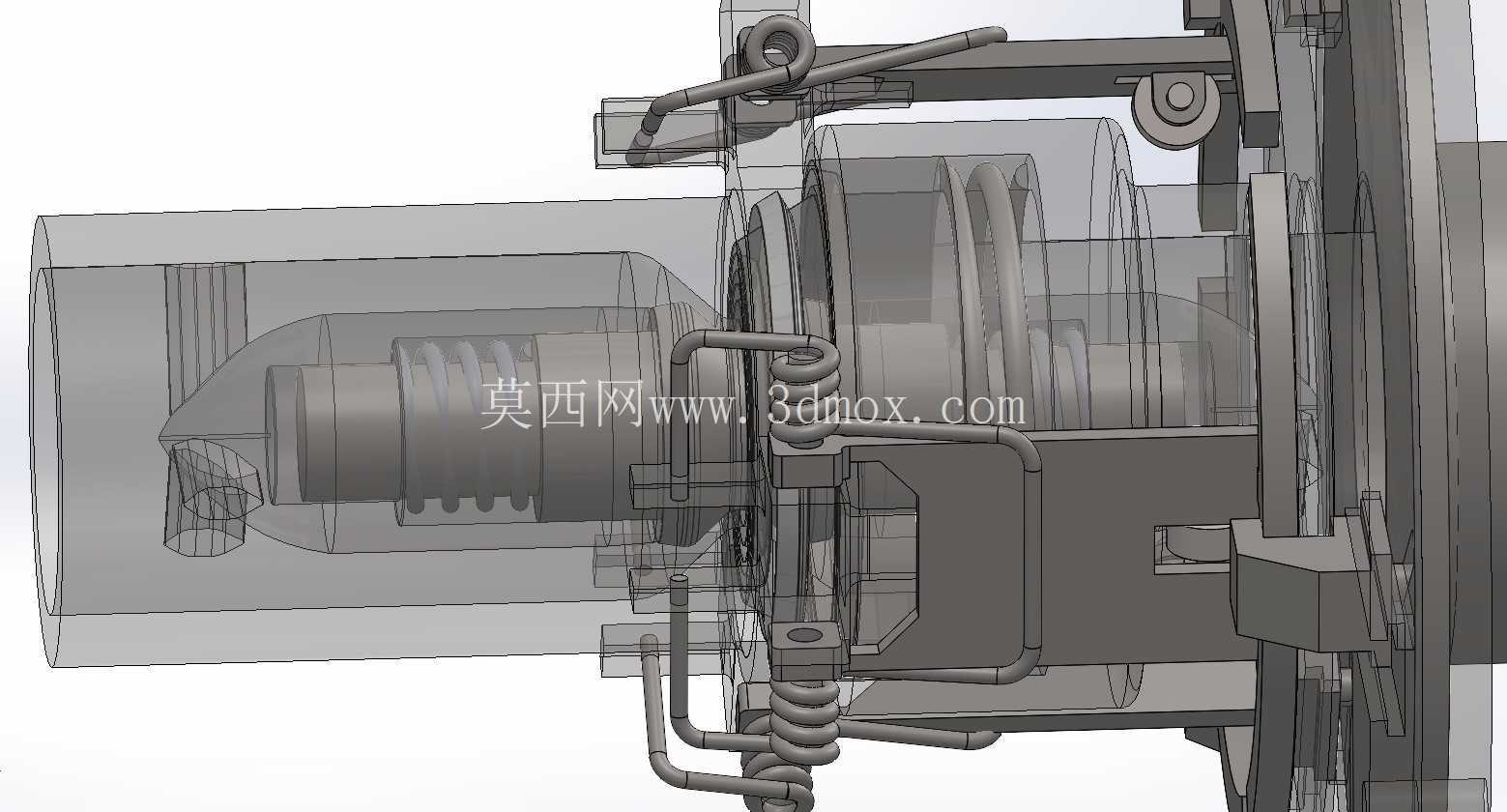

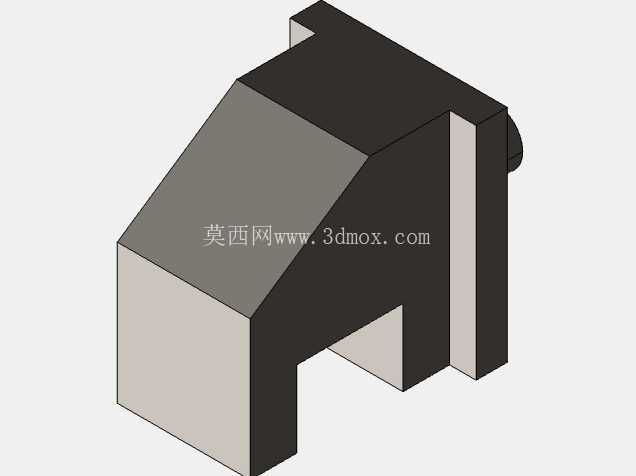

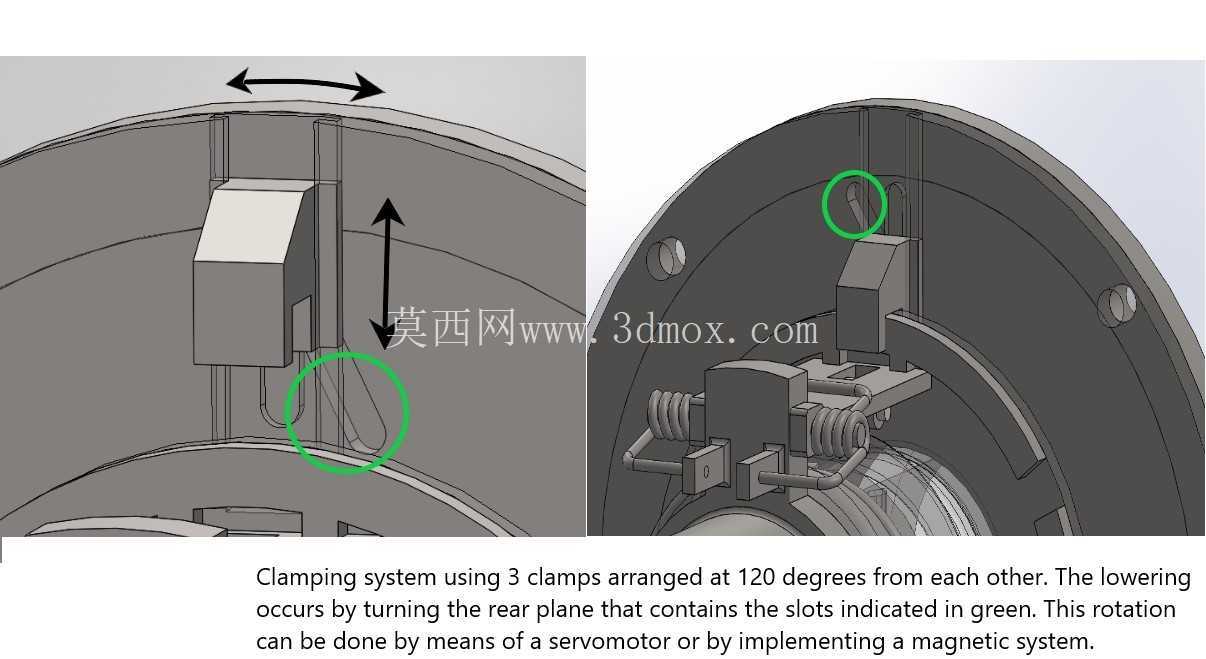

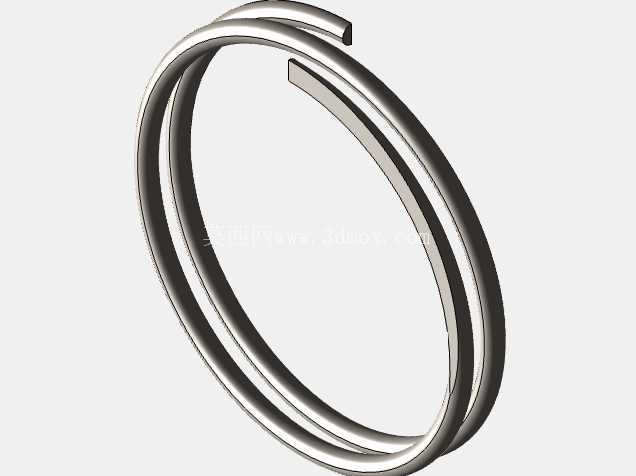

　　结构上最关键的是定心与锁紧。耦合内部设置多组定心板，配合扭簧驱动的抱紧件，在插头进入插座过程中先完成径向收拢和导向，再逐步进入同轴锁定状态。定心板不是单纯装饰件，而是把插头可能存在的偏角、横向错位转化为可控的接触反力；扭簧则提供持续预紧，使机构在振动、冲击和低温收缩条件下仍保持贴合并具备到位趋势。对三维结构设计而言，弹簧力不能只按常温手感选取，还要考虑材料低温刚度变化、摩擦系数波动以及反复插拔后的疲劳余量。

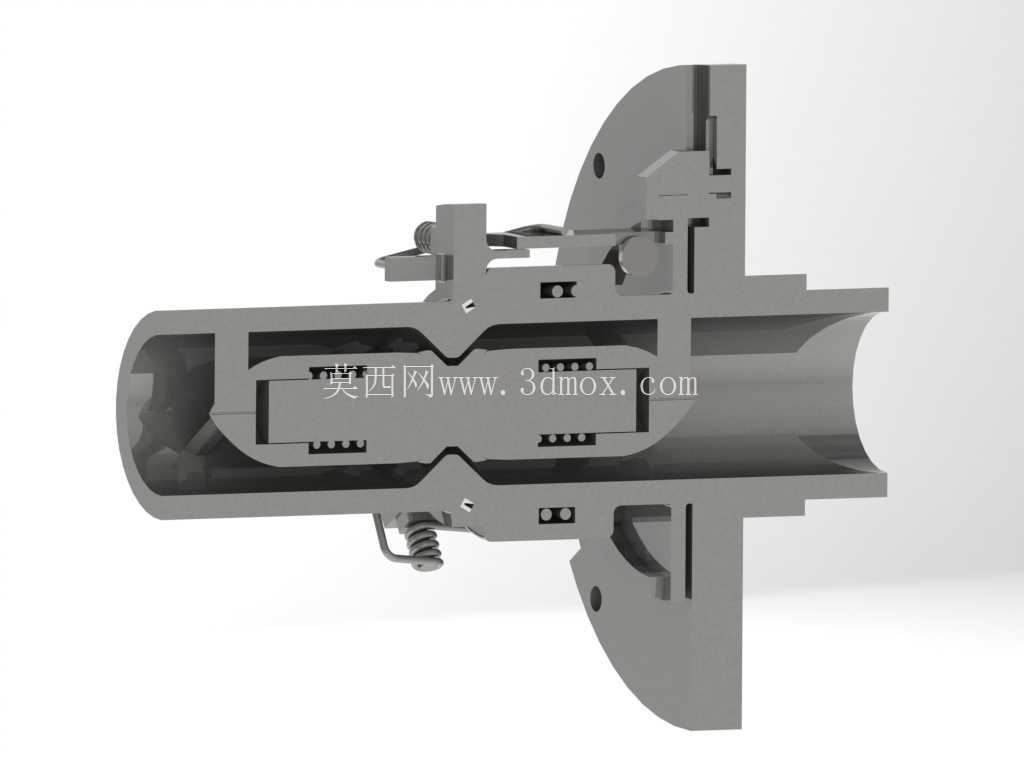

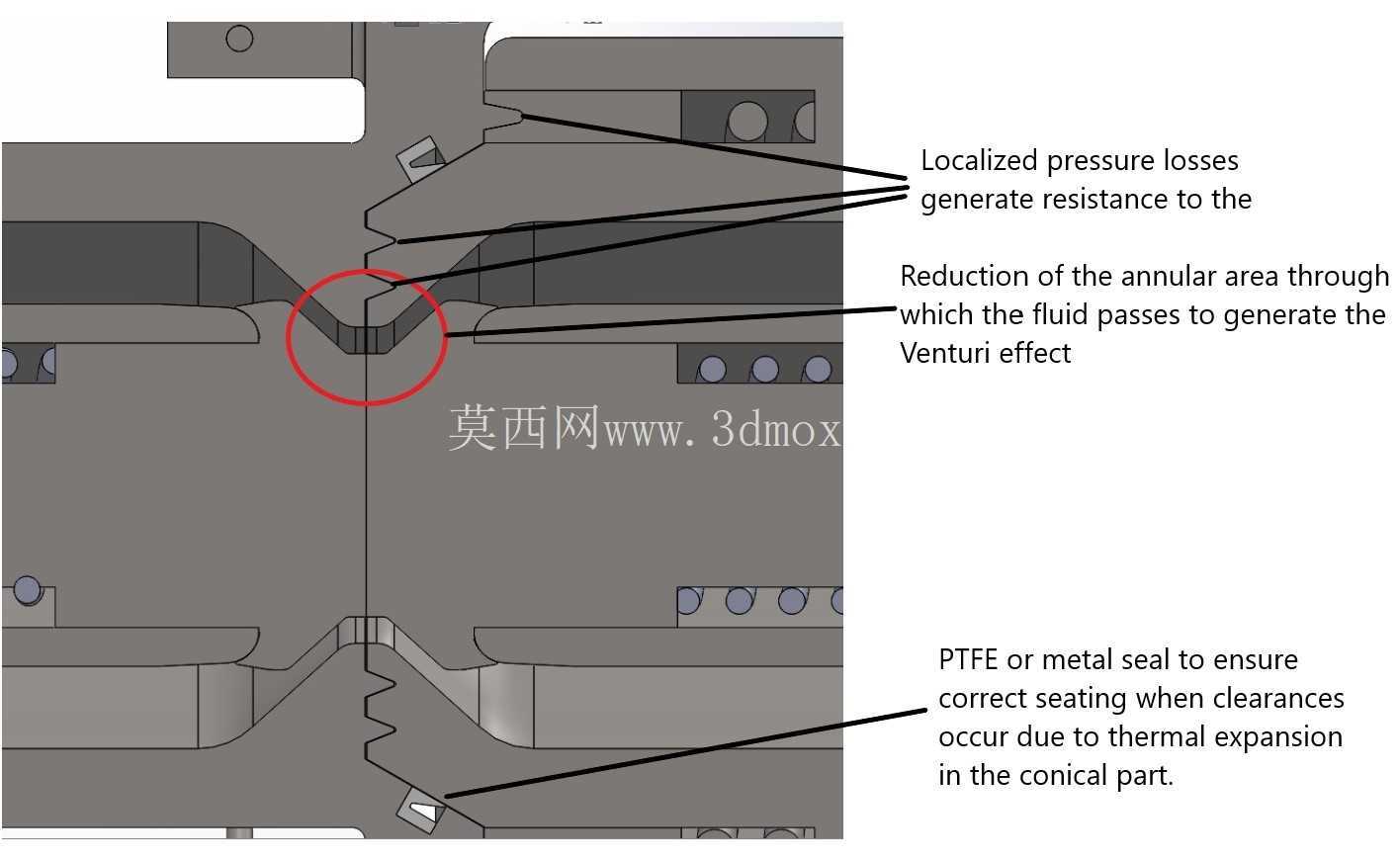

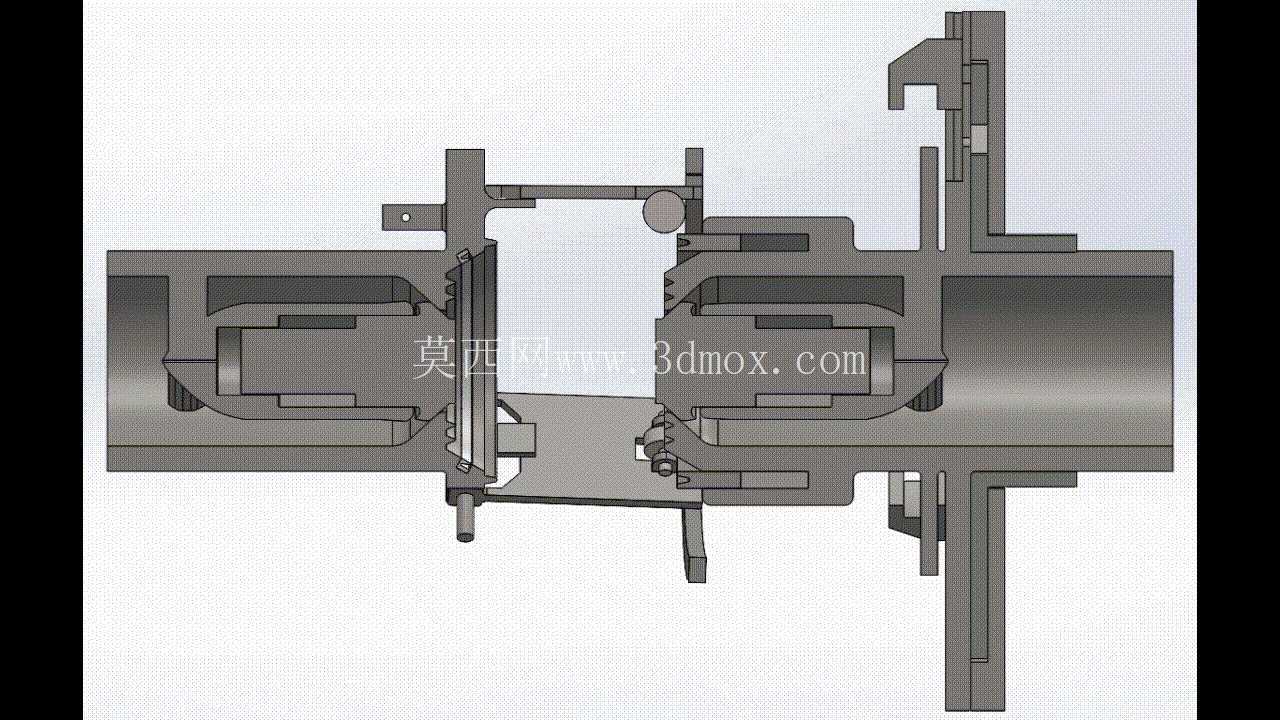

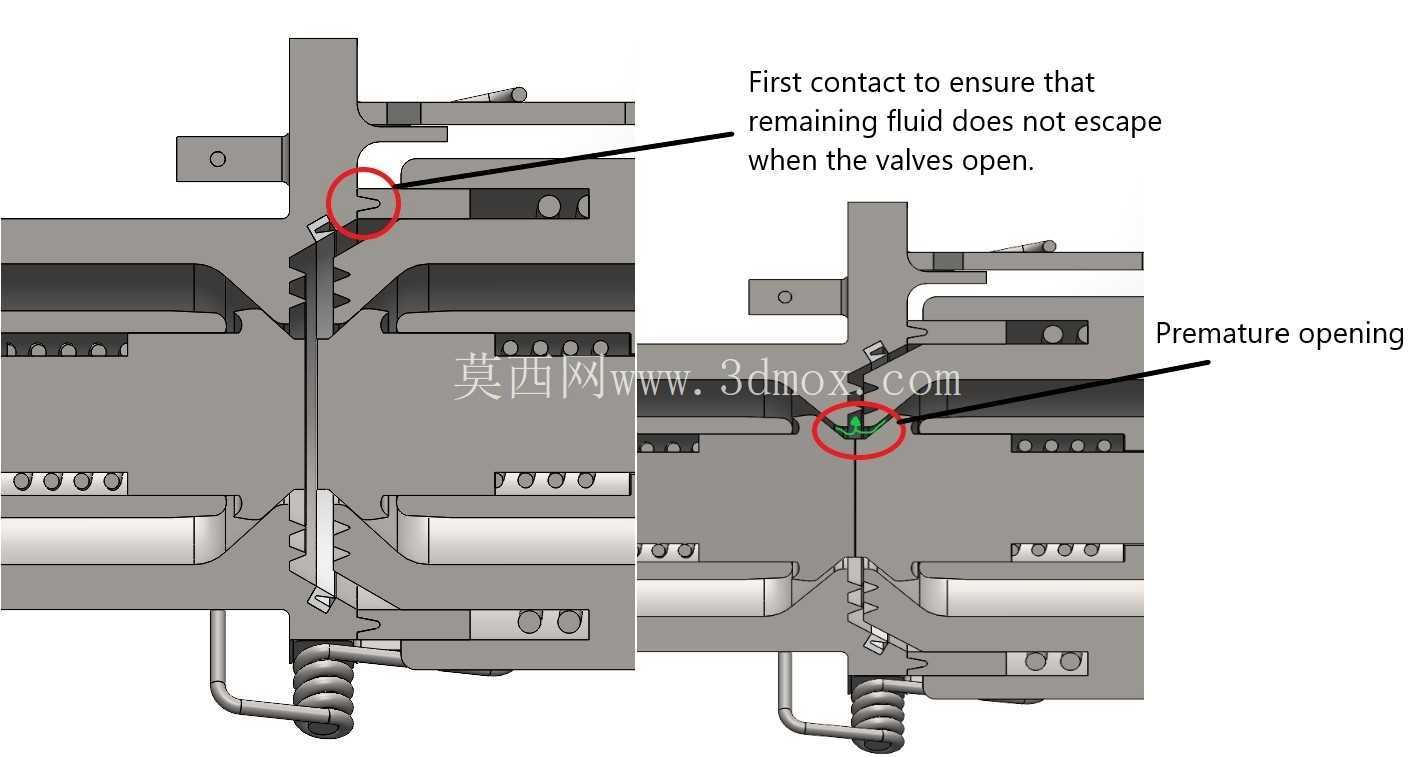

　　密封思路采用多级约束叠加。插接配合面通过精密圆柱面形成主导向，局部密封件在压紧后承担低泄漏阻隔；文丘里效应相关流道用于优化介质通过时的压力分布，减少局部涡流和不必要的压力损失。接头在断开瞬间，内部导引件和密封面能够限制残液、残气向外泄放，尤其适合液氧、液氮、甲烷类低温推进剂或试验介质的频繁转接。流道设计应避免突扩、突缩和死角，既降低压降，也减少低温液体在腔体内滞留造成的异常汽化。

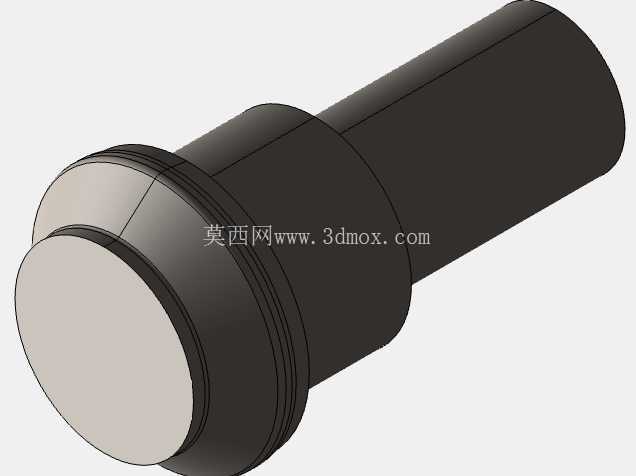

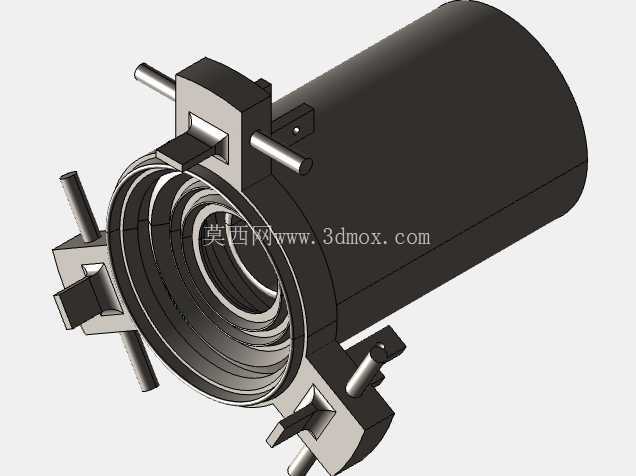

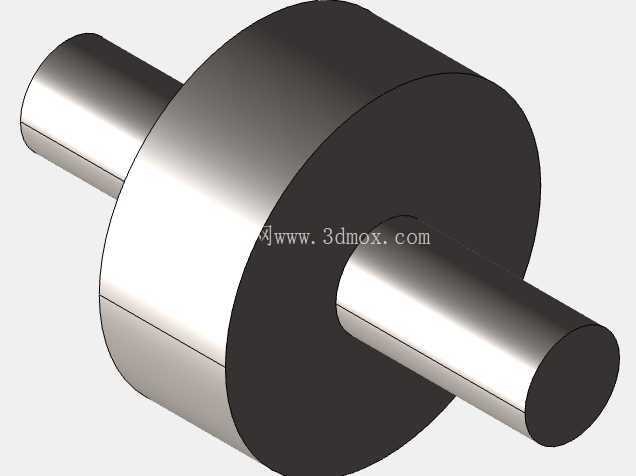

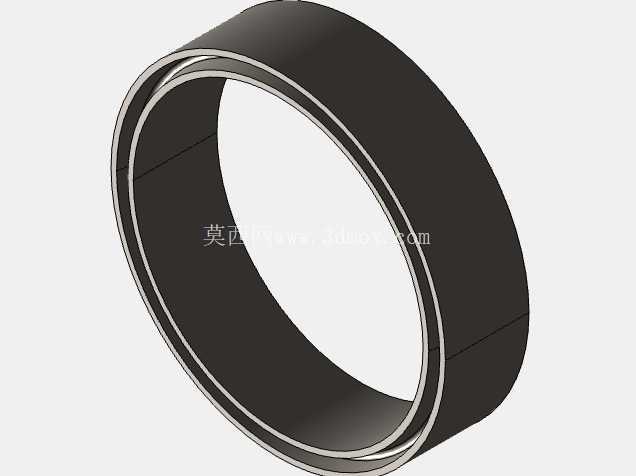

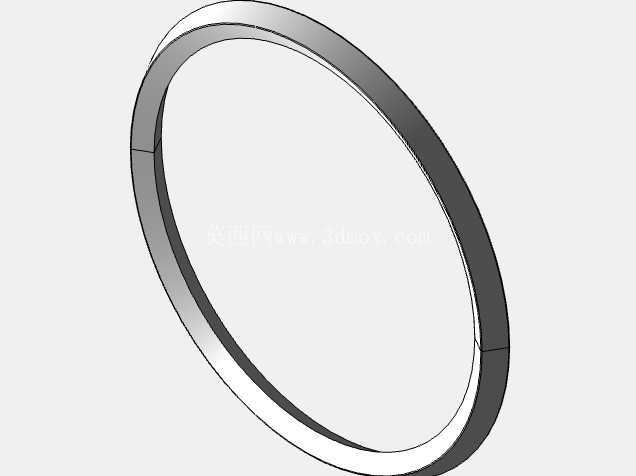

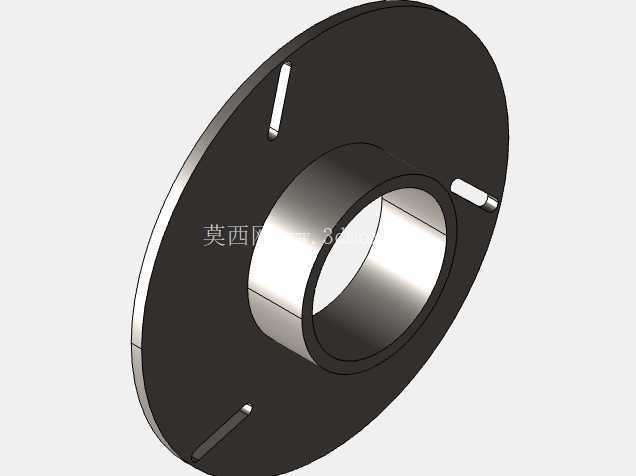

　　建模时可按功能拆成法兰壳体、中心插座、插接筒体、定心板、扭簧、锁紧环、密封件和辅助销轴几个子装配。法兰壳体要有足够壁厚承受管路拉力和内压，安装面与止口必须同轴；插接筒体外部为光滑圆柱面，内部流道应保持连续；定心板与销轴之间保留转动间隙，但间隙不能大到引起卡滞或错位；扭簧安装位需给出可靠限位，防止弹簧在装配和动作过程中脱出。锁紧件的运动轨迹要在三维软件中做干涉检查，尤其关注插头半插入、完全到位、误插偏斜三种状态。

　　工程选型时，该类接头更适合需要频繁连接、断开且要求低泄漏的低温系统。安装前应保证法兰端面与管路轴线垂直，固定侧支架要有足够刚度，避免接管重量全部压在耦合机构上。对接时先让前端导向段进入，再依靠定心板修正偏差，最后确认锁紧环到位；若现场存在较大保温层厚度，还应在接头外部预留保温包覆和维护空间。断开时则需按机构释放顺序操作，避免侧向撬动密封面。

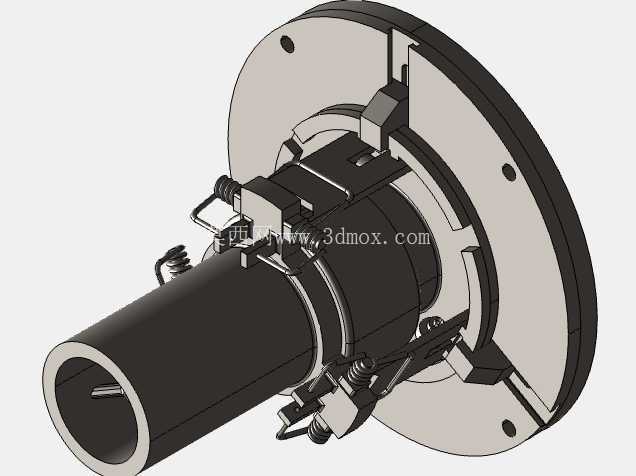

　　从外形尺寸判断，模型的细长接管段有利于插入和流道稳定，中部复杂机构集中实现机械锁定，后侧法兰提供承载与安装基准。设计人员在复用该结构时，应根据管径、压力等级和介质温度重新校核法兰厚度、密封压缩量、弹簧扭矩及关键件材料，而不是直接缩放几何。低温工况下，不同材料的收缩差会改变配合间隙，金属接触面还可能出现咬合倾向，因此配合公差、表面处理和润滑方式都要与真实工况一致。

　　整体来看，这一接头把航天低温管路对快速操作、低泄漏和自动对中的需求落实到了具体机构上：前端负责导入，中段负责定心与密封，后段负责锁紧和承载，法兰侧负责固定安装。其价值不在于单一零件形状，而在于多组动作在有限轴向空间内协同完成，为推进剂加注、低温实验台和可重复维护管路提供了结构参考。
