缆索触发式弹簧复位锁闩机构

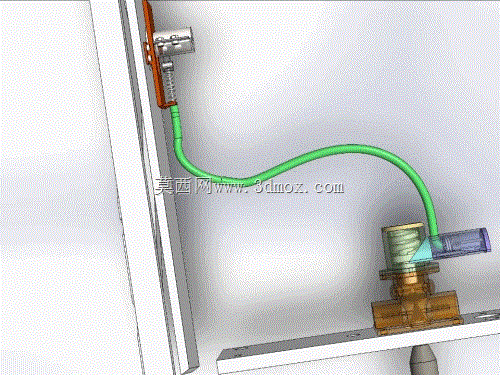

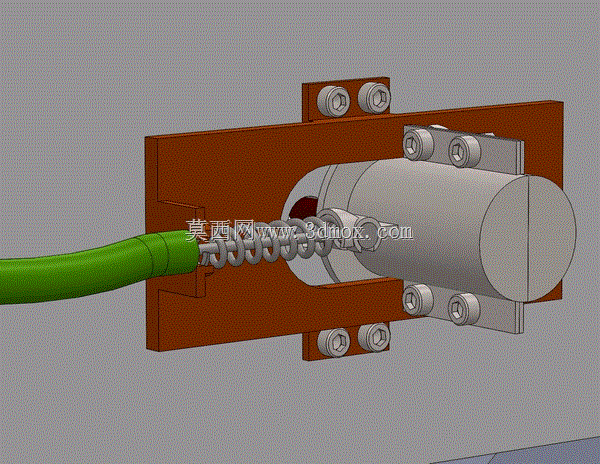

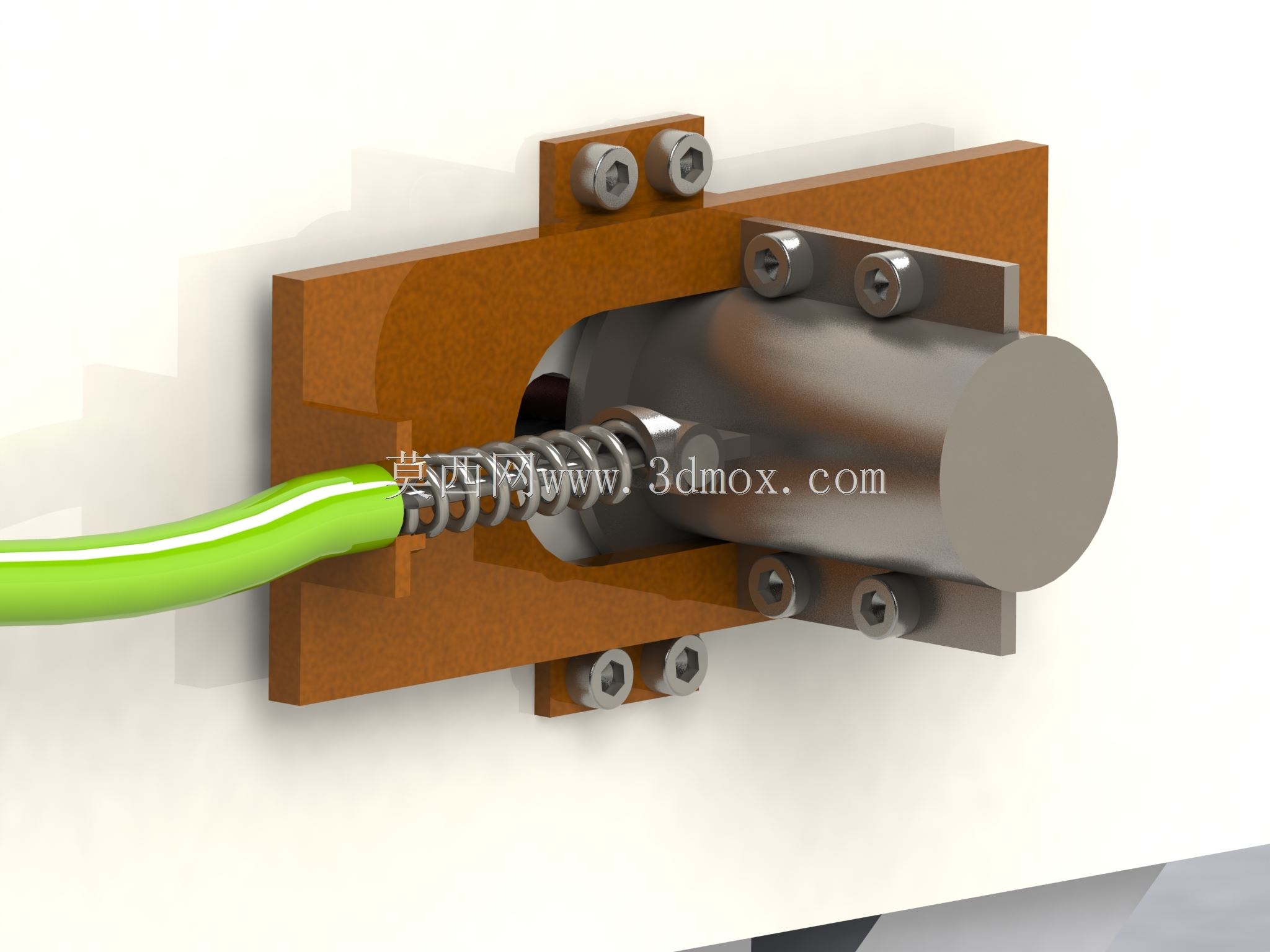

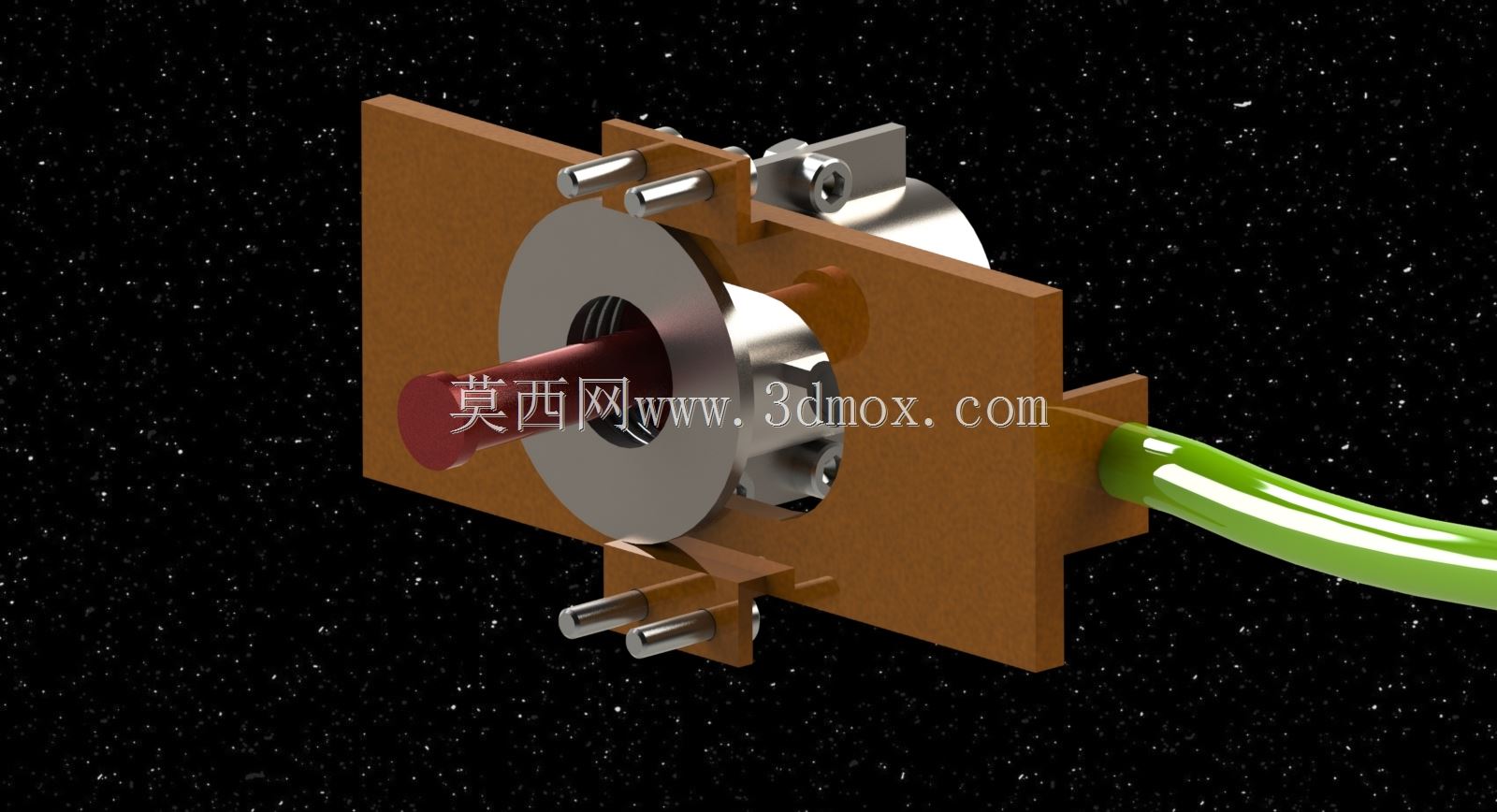

　　这套机构的核心逻辑是把远端缆索的直线牵拉动作，转化为锁舌的轴向回缩，完成解锁动作，外力撤除后依靠内置压缩弹簧自动回位，实现常态闭锁。整套结构在布置时没有采用复杂的连杆放大机构，而是直接利用EGK闭合件提供的恒定闭合力作为弹簧预压的反力来源，牵拉钢缆沿导向槽走线，钢缆末端直接铰接在锁闩尾部的横销上，拉力传递路径短，中间铰接点少，长期运行下的传动间隙累积量很小，在频繁触发的工况下也能保持稳定的解锁行程。

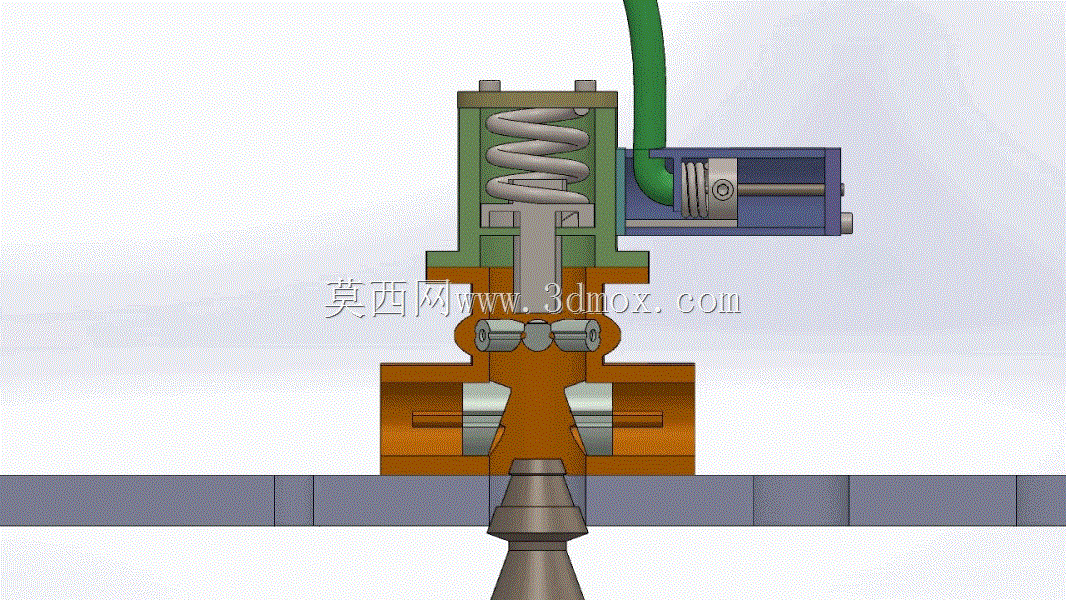

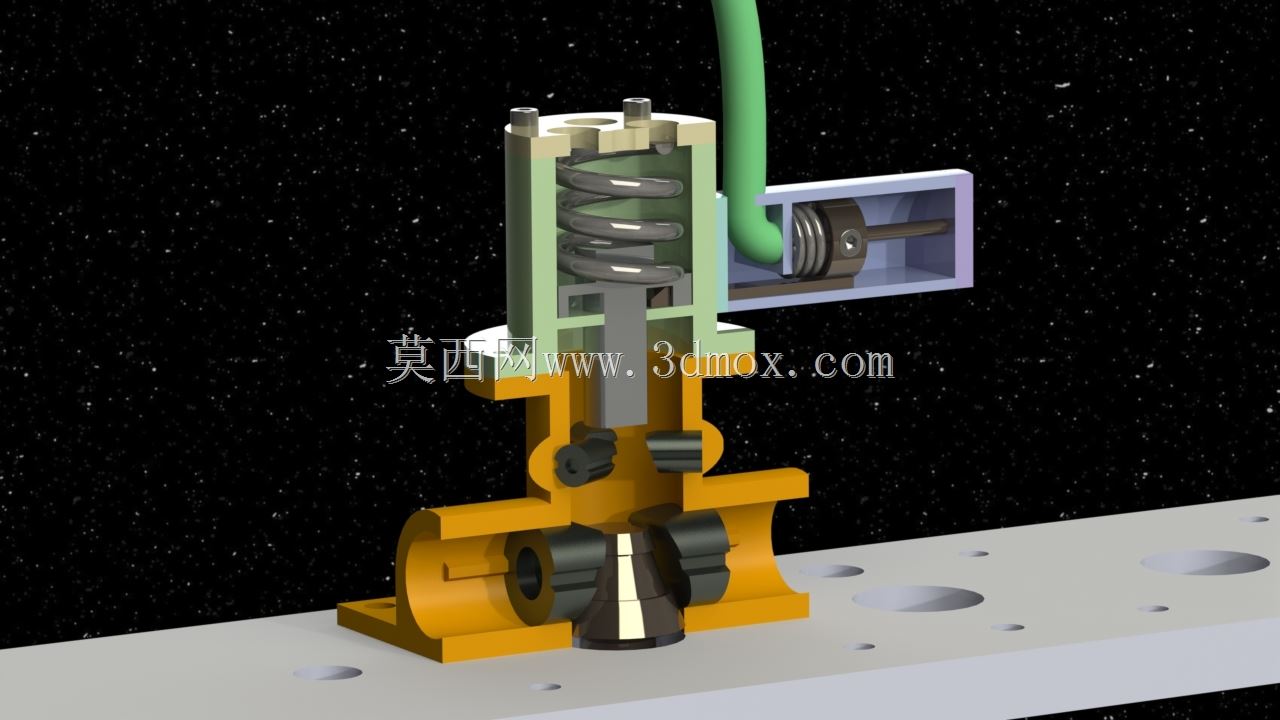

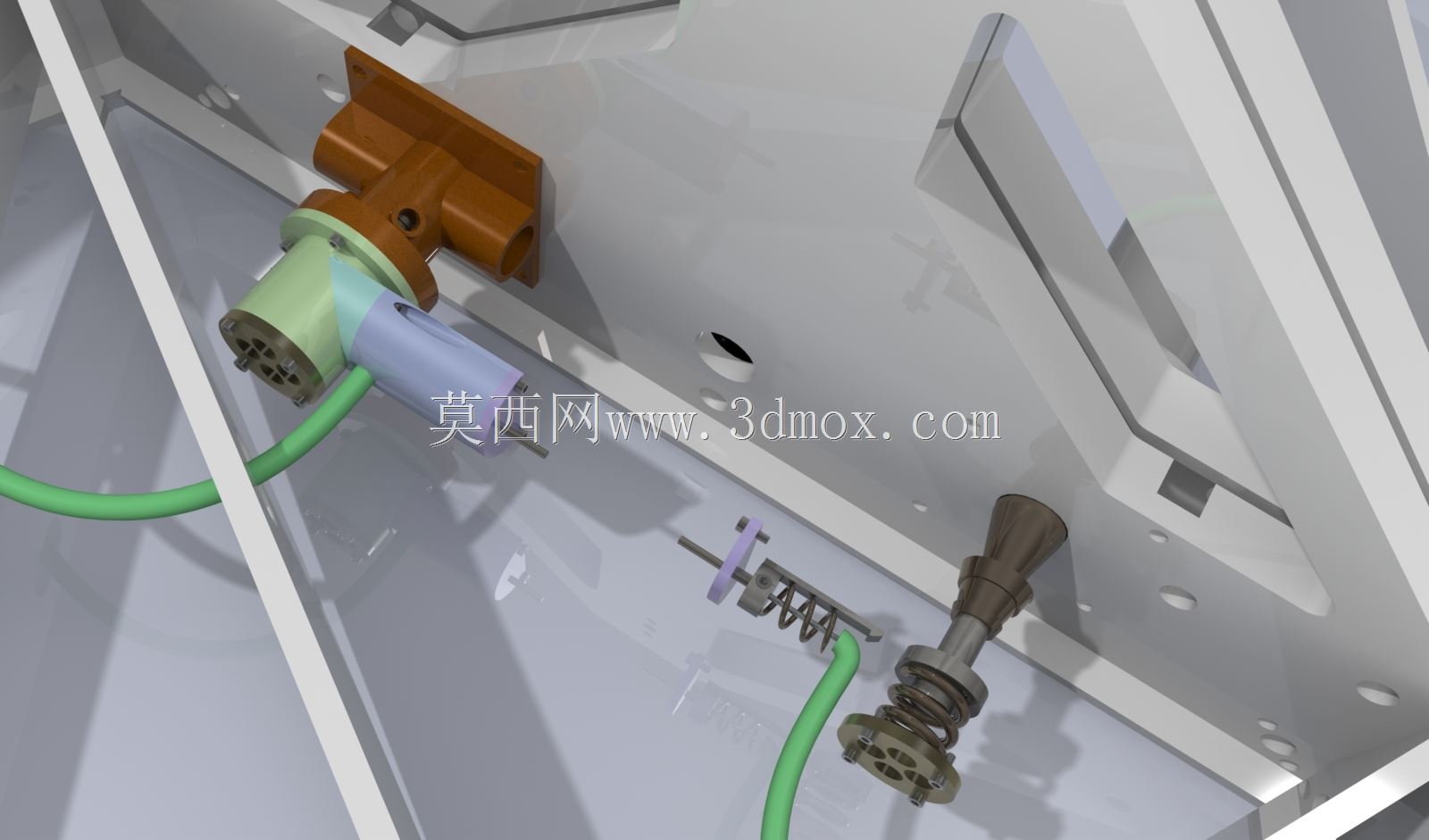

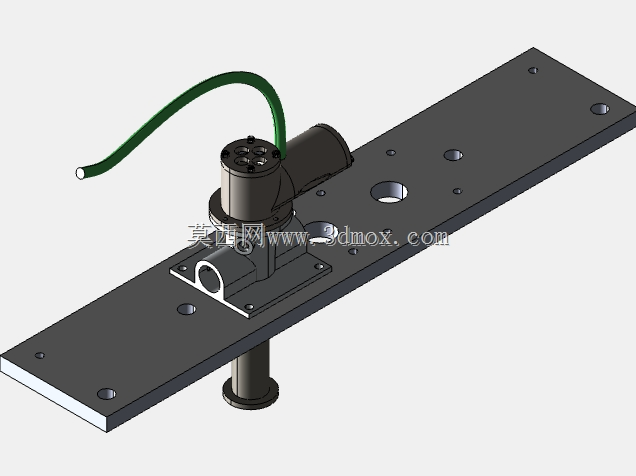

　　从现场安装边界来看，机构下半部分是对接管路的法兰式阀体基座，基座两侧预留了标准法兰连接孔位，可直接串接在工艺管路的两个对接段之间，基座中部的流道做了全通径平滑过渡，没有突兀的节流台阶，介质流经时的局部压损控制在较低水平。阀体上方的弹簧腔采用分段式圆柱壳体装配，下段通过螺纹与阀体基座锁紧，中段容纳压缩弹簧与阀杆导向套，上段预留缆索穿出的密封接头，侧向伸出的圆柱形缆索导向座与弹簧腔壳体垂直布置，钢缆从侧向接入后绕过腔体内的转向销，沿阀杆轴线方向牵拉锁闩，转向销位置做了圆弧倒角，避免钢缆在反复牵拉过程中出现硬折痕，大幅延长柔性牵引件的疲劳寿命。

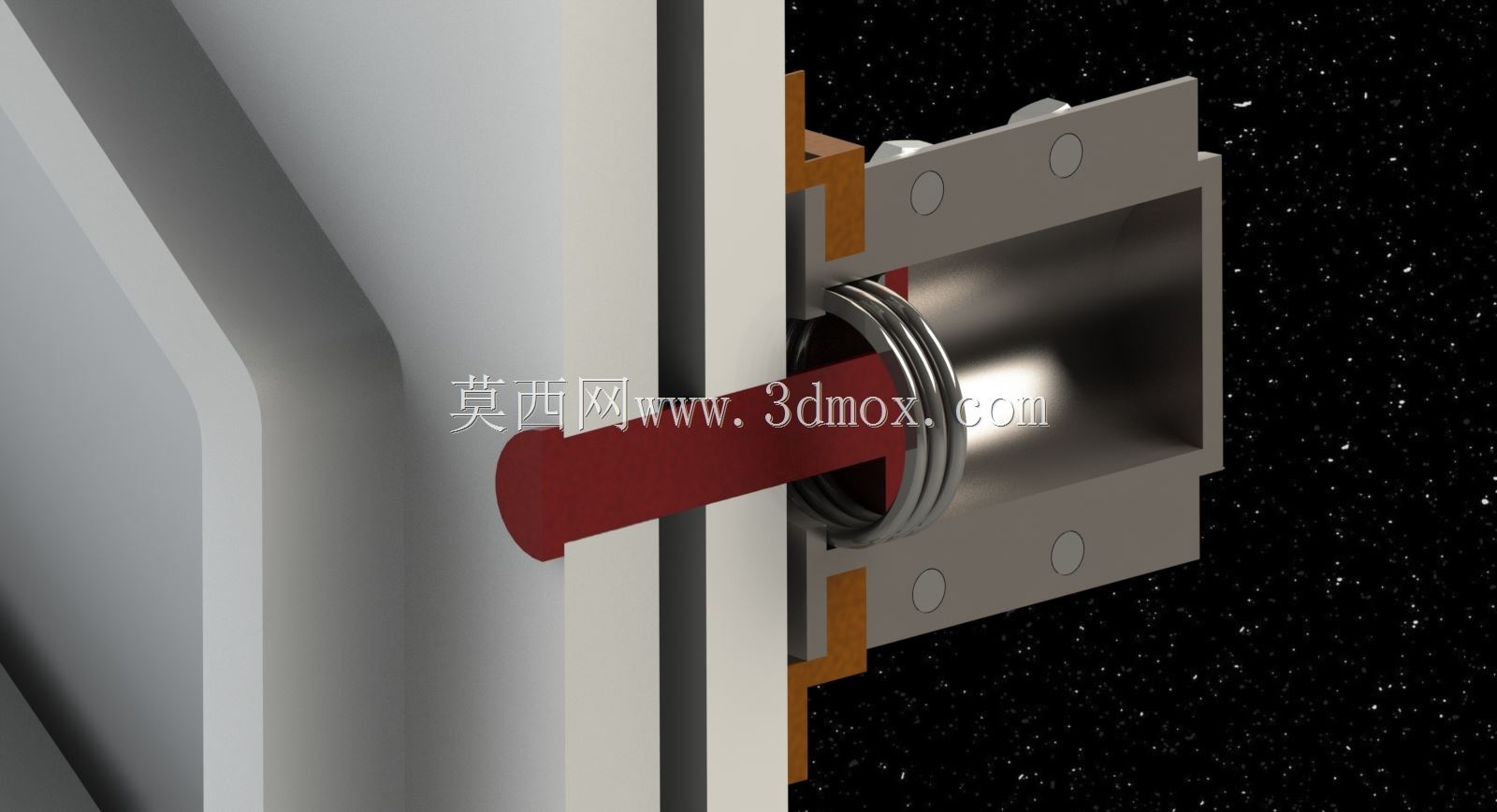

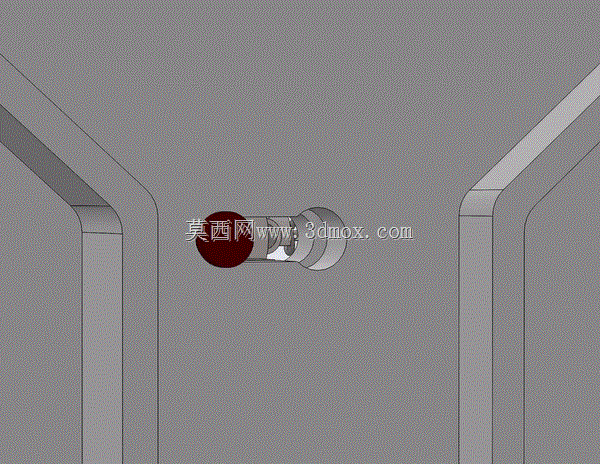

　　锁闩的运动段设计了阶梯式导向轴颈，前端锁止段直径更大，在进入对接卡槽时可以承受径向剪切载荷，中段回缩段直径收窄，当锁闩随牵拉动作向后移动、穿过基座上的导向槽时，直径差可以让锁闩在到达槽体扩径段时自动完成径向让位，不会出现卡滞。弹簧选型上采用了圆柱螺旋压缩弹簧，弹簧两端磨平并做了并圈处理，装配后预压缩量约为弹簧自由长度的五分之一，既可以保证常态下锁闩完全伸出、可靠卡入对接位，又不会让弹簧预紧力过大，导致远端牵拉操作需要施加过大的人工拉力。

　　这类触发闭锁结构在实际产线里的适配场景很广，既可以作为管路快接接头的远程锁止部件，用在操作人员不便近距离靠近的高温、高压管段，操作人员在安全位置拉动缆索即可完成解锁、拆分管路；也可以把下部阀体部分作为压力减压阀的本体，锁闩机构作为阀瓣的应急触发释放结构，当管路压力出现异常超压时，联动的牵拉机构触发锁闩回缩，带动阀瓣快速开启泄放压力。侧向的缆索接口可以兼容不同直径的不锈钢钢丝缆索，安装时只需要保证缆索走向的转弯半径不小于钢缆直径的十倍，就可以避免钢缆在导向座内部出现干摩擦卡涩。

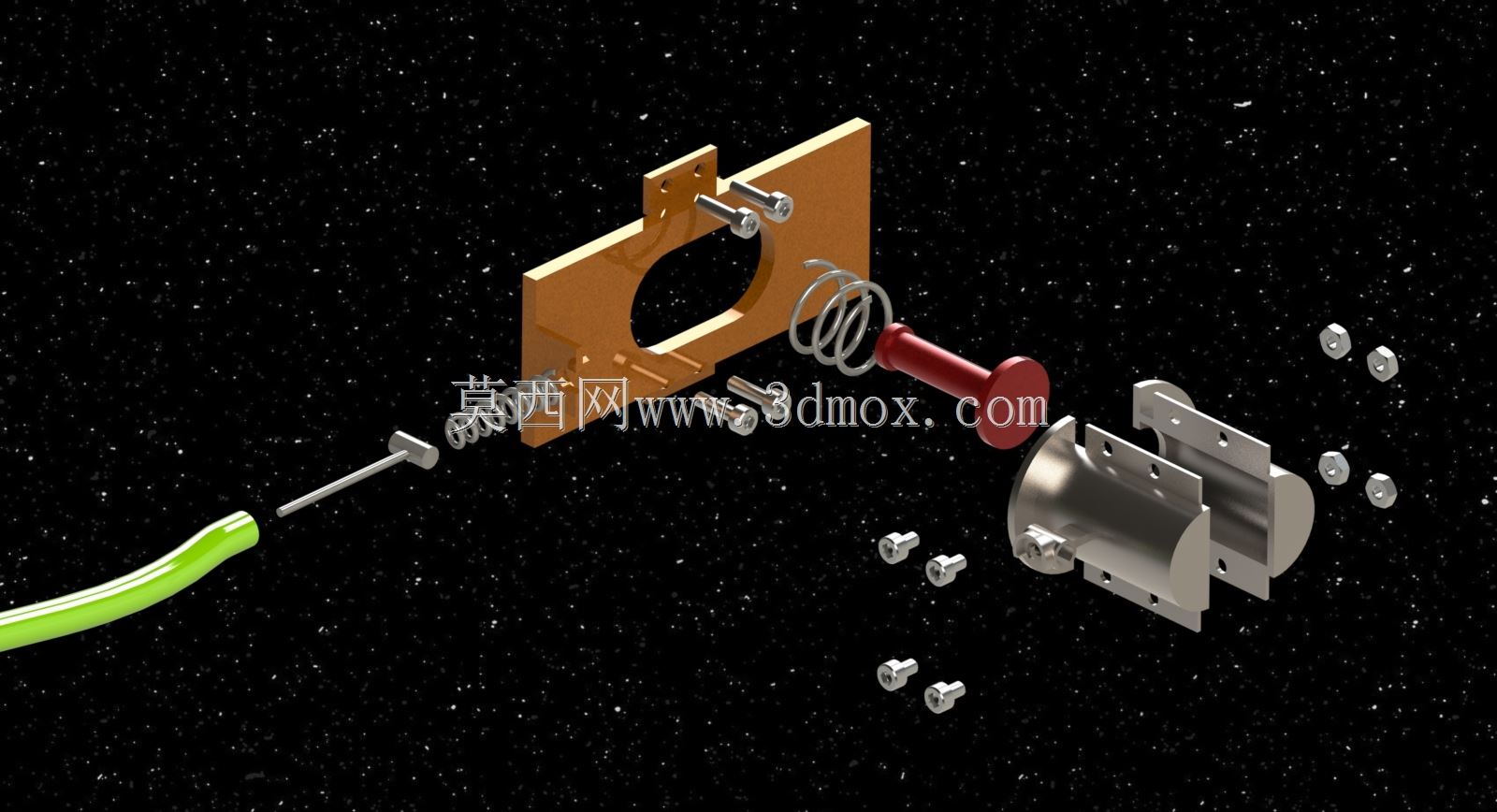

　　建模过程中所有配合面都按照实际装配公差做了间隙预留：弹簧腔内壁与弹簧外径之间保留0.5-1mm的径向间隙，避免弹簧受压侧弯时剐蹭壳体内壁；锁闩导向段与阀体导向孔之间采用H8/f7的间隙配合，既保证运动顺滑，又不会出现径向晃动；法兰密封面预留了垫片安装槽，可适配橡胶垫片或者金属缠绕垫片，满足不同压力等级的管路密封需求。整套机构没有采用易老化的塑料受力件，所有承载部件均为金属材质，在工业现场的振动、温变环境下，长期使用的尺寸稳定性更好，维护时只需要定期检查钢缆的张紧度和弹簧的预紧力，不需要拆解整个阀体即可完成易损件更换。
