双液压减震车辆座椅悬浮悬架机构

项目分类:汽车类配件 发布时间:2024-11-12 ID:789575
  • 双液压减震车辆座椅悬浮悬架机构
  • 双液压减震车辆座椅悬浮悬架机构
  • 双液压减震车辆座椅悬浮悬架机构
  • 双液压减震车辆座椅悬浮悬架机构
  • 双液压减震车辆座椅悬浮悬架机构

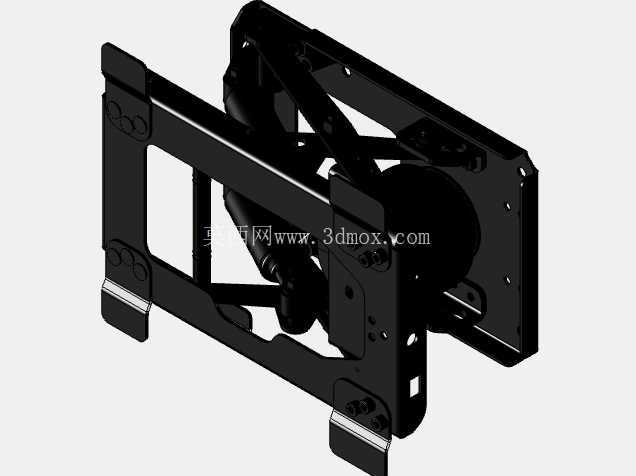

  该结构面向工程车辆、农用机械、重型卡车以及非道路移动机械的驾乘隔振需求,核心作用是在车架或驾驶室地板与座椅本体之间建立一套可垂向浮动的机械悬架。作业现场中,底盘会持续受到路面颠簸、履带冲击、发动机振动和作业机构反作用力的影响,若座椅直接刚性安装,振动会经座盆传递至驾乘人员,长时间操作容易产生疲劳。该悬浮机构通过下部底座、上部承载平台、剪叉式支撑臂和液压阻尼元件的组合,把座椅的垂向运动约束在稳定轨迹内,同时吸收冲击能量,使座椅在低频大位移和高频小振动工况下都能保持较平顺的响应。

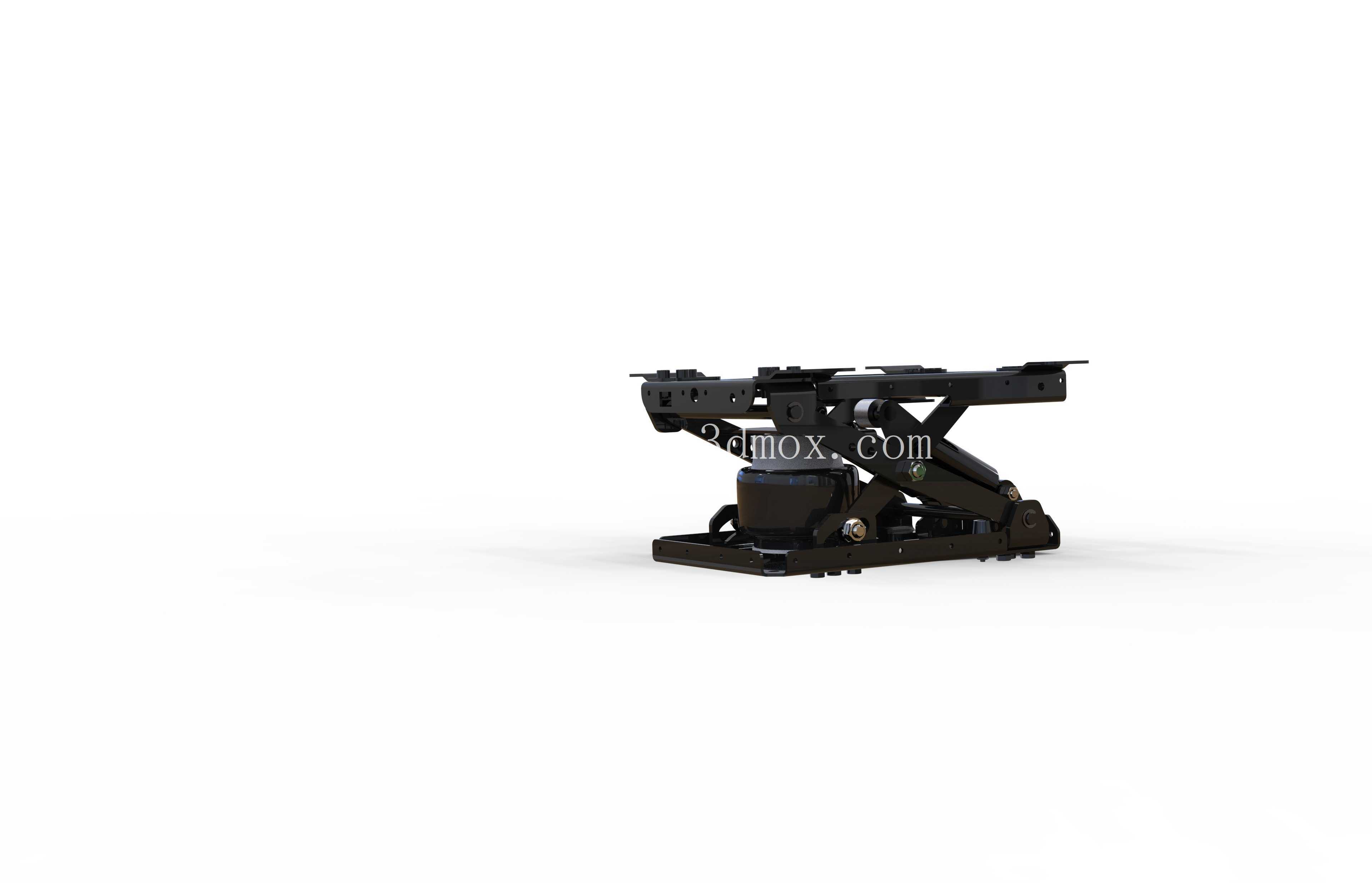

  从结构布置看,下部底座承担与车体或驾驶室地板连接的任务,平面轮廓需要兼顾安装孔位、焊缝空间和周边踏板、操纵杆的避让;上部平台用于连接座椅骨架、滑轨或调角器,平台上的连接点位置决定了座椅装配后的重心范围。剪叉臂分布在底座与平台之间,左右两侧通过转轴形成同步联动,避免平台升降时出现偏摆。臂体交叉处设置主铰接轴,端部则通过滚轮或滑动副与底座、平台配合,使垂向升降过程中既有足够导向,又能释放热胀冷缩和制造误差带来的附加约束。

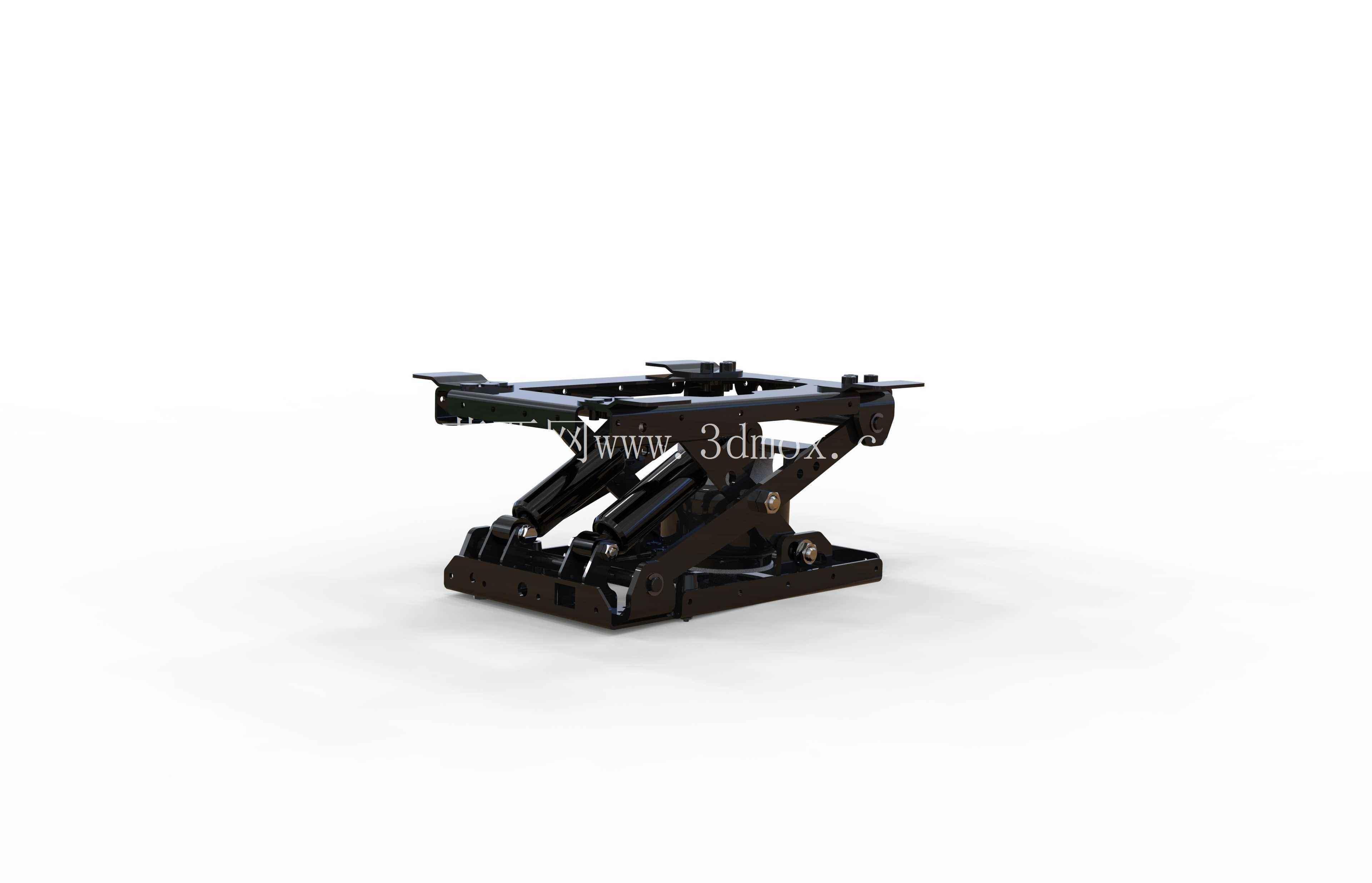

  液压减震器在机构中并非单纯承受静载荷,而是主要负责耗散振动能量。其两端铰接点的位置经过布置,使座椅在受压下沉时减震器形成合适的拉伸或压缩行程;当车辆经过凸起或凹坑,剪叉臂快速张开或收拢,减震器内部油液通过阀系产生阻尼,将机械能转化为热量。双减震元件对称布置有利于平衡左右载荷,减少单侧受力造成的臂体扭转。对于驾驶员体重差异、空载与满载状态变化以及不同路面激励,机构可通过铰接几何、减震器阻尼和辅助弹性元件的匹配获得较宽的适应区间。

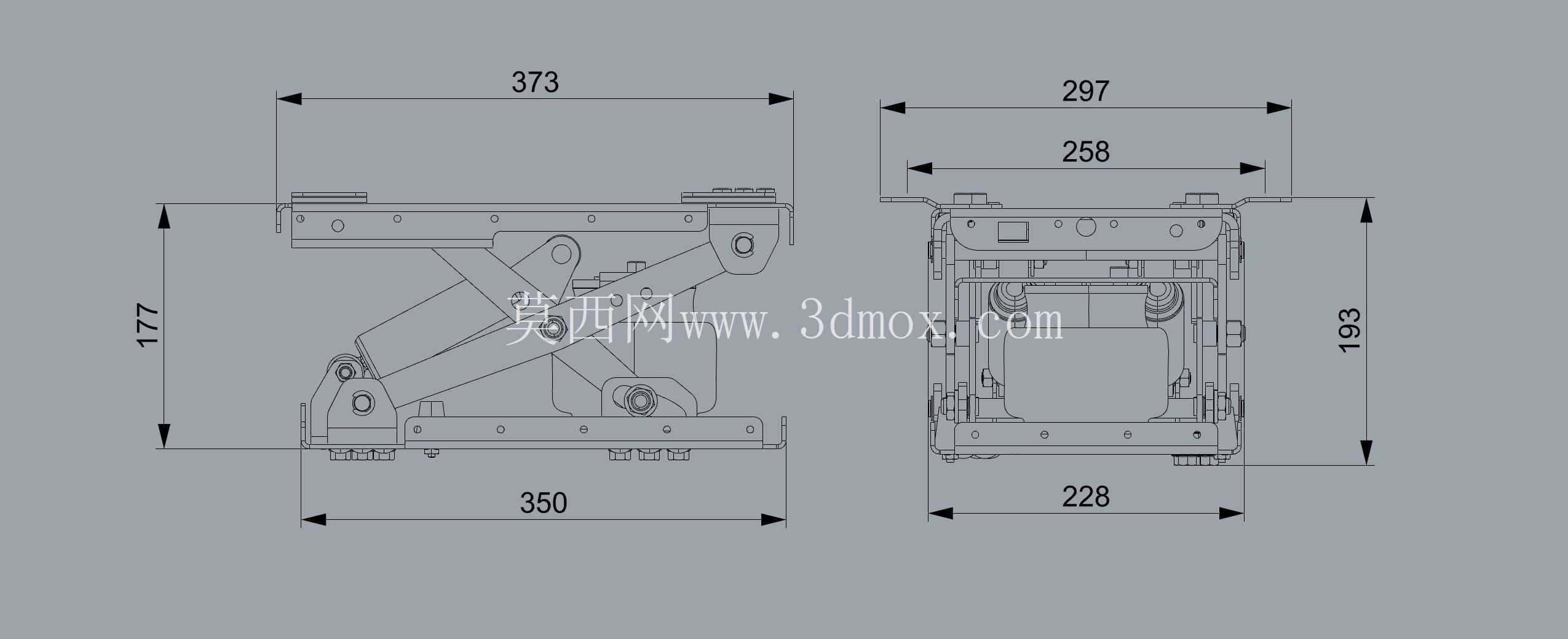

  设计思路上,这类悬浮座椅底座不能只追求升降行程,还必须控制座椅安装后的整体高度。工程车辆驾驶室内部空间有限,座椅下方常布置线束、风管、储物盒或安全带固定点,因此底座最低高度、最高浮起高度和侧向轮廓都属于关键边界。剪叉臂在最低位置时应尽量贴近底座,减少堆叠高度;在最高位置时仍需保持足够的重叠支撑长度,防止臂端受力恶化。上部平台与下部底座的长宽尺寸还要覆盖座椅骨架的安装 footprint,若平台过窄,座椅受到制动、转向惯性载荷时会产生明显弯矩;若底座过大,则会侵占驾驶室通道。

  运动校核是三维建模中的重点。剪叉臂绕中心轴转动时,臂端滑块或滚轮沿导向边移动,需要检查全行程内是否存在臂体与底座翻边、平台加强筋、减震器筒身、铰接螺栓头之间的干涉。减震器随悬架运动而摆动,其两端关节轴承的角度变化不能超出允许范围,否则会造成侧向力过大和早期漏油。螺栓、销轴、衬套和挡圈等小件虽然外观简单,但在装配关系中直接影响维修性;销轴应保留拆装方向,润滑点或免维护衬套的位置要便于工具接近。

  受力路径方面,驾乘人员重量经座椅骨架传到上部平台,再由剪叉臂分流至下部底座和减震器连接点。启动、制动和转弯时,机构还承受纵向与横向惯性载荷,因此臂体板材、转轴、滑块和安装孔不能只按静垂向力估算。底座与车体连接的孔位应布置在刚度较高的区域,必要时通过折弯边、加强板或箱型截面提高局部刚性。上部平台若采用钣金焊接结构,需要在座椅固定点附近设置凸焊螺母或加强垫板,避免薄板在反复载荷下松动。

  实际选型时,该机构可作为独立座椅悬浮底座,也可与座椅滑轨、扶手、安全带支架和操纵扶手联动设计。其价值在于把复杂的路面振动转化为受控的垂向相对运动,在保证座椅支撑稳定性的同时改善驾乘舒适性。建模过程中保留各铰接点、安装孔、减震器姿态和剪叉臂行程,可直接用于运动仿真、干涉检查、工程图输出以及后续钣金件、机加工件的细化设计。
